Весы автомобильные ВЕСТЭК
| Номер в ГРСИ РФ: | 90501-23 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "ЗВТ Вестэк", гп Кузьмоловский, Всеволжский р-он, Ленинградская обл. |
Весы автомобильные ВЕСТЭК (далее - весы) предназначены для измерений массы транспортных средств (далее - ТС) в статическом режиме и/или для измерений в движении полной массы ТС и нагрузок на отдельные оси или группы осей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 90501-23 |
| Наименование | Весы автомобильные |
| Модель | ВЕСТЭК |
| Срок свидетельства (Или заводской номер) | 17.11.2028 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ЗВТ Вестэк" (ООО "ЗВТ Вестэк"), гп Кузьмоловский, Всеволжский р-он, Ленинградская обл.
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 66 |
| Найдено поверителей | 29 |
| Успешных поверок (СИ пригодно) | 63 (95%) |
| Неуспешных поверок (СИ непригодно) | 3 (5%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 90501-23: Описание типа | Скачать | 443.3 КБ | |
| 90501-23: Методика поверки | Скачать | 78.5 КБ |
Описание типа
Назначение
Весы автомобильные ВЕСТЭК (далее - весы) предназначены для измерений массы транспортных средств (далее - ТС) в статическом режиме и/или для измерений в движении полной массы ТС и нагрузок на отдельные оси или группы осей.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее эти сигналы преобразуются в цифровой код и обрабатываются. Результаты взвешивания индицируются на цифровом дисплее, расположенном на передней панели индикатора или терминала вместе с функциональной клавиатурой и/или на дисплее ПК.
Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько весовых платформ (секций), опирающихся на датчики, и индикатора/терминала, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей).
В весах используются:
- датчики весоизмерительные тензорезисторные С16А, C16i (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер в ФИФ 67871-17) производство «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай;
- датчики весоизмерительные тензорезисторные семейства single chear beam серия H8C, семейства Column серии BM14G, HM14H1 и семейства dual chear beam серия HM9B (регистрационный номер в ФИФ 55371-19), семейства Digital Load Cell, серия DBM14G (регистрационный номер в ФИФ 55634-19), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай;
- датчики весоизмерительные тензорезисторные модификация SQB (регистрационный номер в ФИФ 77382-20), датчики весоизмерительные тензорезисторные ZS (регистрационный номер в ФИФ 75819-19) и датчики весоизмерительные тензорезисторные QS (регистрационный номер в ФИФ 78206-20), фирмы «Keli Sensing Technology (Ningbo) Co., Ltd», Китай;
- датчики весоизмерительные тензорезисторные семейства Sierra семейства Single shear beam модификация SH8 и семейства Column модификация SBM14 (регистрационный номер в ФИФ 76409-19) фирмы ООО «Сиерра», г. Москва;
- датчики весоизмерительные тензорезисторные ST (регистрационный номер в ФИФ 68154-17) фирмы ООО «ЮУВЗ», г. Уфа;
- датчики весоизмерительные тензорезисторные МВ150 (регистрационный номер в ФИФ 44780-10), датчики весоизмерительные тензорезисторные МВЦ (регистрационный номер в ФИФ 46008-10), датчики весоизмерительные тензорезисторные М, (регистрационный номер в ФИФ 53673-13), H (регистрационный номер в ФИФ 53636-13), производство ЗАО «ВИК «Тензо - М», Россия, п. Красково;
- датчики весоизмерительные тензорезисторные WBK (регистрационный номер в ФИФ 56685-14), датчики весоизмерительные тензорезисторные WBK-D (регистрационный номер в ФИФ 54471-13) Фирма "CAS Corporation", Корея.
В качестве индикатора в весах используются:
- приборы весоизмерительные ТИТАН 9/9(П), ТИТАН 3Ц/3ЦС, ТИТАН 12/12С, Титан Н22С/Ж (регистрационный номер в ФИФ 72048-18), производство ООО «ЗЕ-МИК», г. Ростов-на-Дону;
- приборы весоизмерительные Микросим модификации М0601, М0808 (регистрационный № 75654-19), производство ООО НПП «Метра», г. Обнинск;
- приборы весоизмерительные С1-5010А, С1-2001А, CI-2OOA (регистрационный номер в ФИФ № 50968-12), CI-600D (регистрационный номер в ФИФ №54472-13), С1-600А (регистрационный номер в ФИФ №68370-17) модификации (CI-601A, CI-605A, CI-607A) производства «CAS Corporation», Р. Корея;
- приборы весоизмерительные МИ (регистрационный номер в ФИФ 61378-15), модификации: МИ ВДА/12Я, МИ ВДА/7Я, МИ ВДА/12ЦС;
- приборы весоизмерительные ТЦ-017 (производства ЗАО «ВИК «Тензо-М», Россия, п. Красково);
- приборы весоизмерительные WE производства "Hottinger Baldwin Messtechnik GmbH", Германия (регистрационный номер в ФИФ 61808-15) модификации: WE2107, WE2108.
Управление весами осуществляется с помощью функциональной клавиатуры терминала и/или ПК. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, 4-20 mA, USB, WiFi, Ethernet/IP.
В весах предусмотрены следующие устройства и функции:
а) в режиме статического взвешивания в соответствии с ГОСТ OIML R 76-1-2011:
- устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);
- устройство автоматической установки на нуль (п.Т.2.7.2.3);
- устройство первоначальной установки на нуль (п.Т.2.7.2.4);
- устройство слежения за нулем (п.Т.2.7.3);
- устройство уравновешивания тары (п.Т.2.7.4.1);
б) в режиме взвешивания в движении:
- автоматическая регистрация массы и скорости движения ТС;
- сигнализация о превышении допускаемой скорости движения ТС;
- сигнализация о перегрузе.
На ГПУ весов прикрепляется табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- заводской номер;
- дата выпуска;
- контакты.
Рисунок 1 - Пример маркировочной таблички с указанием места нанесения знака утверждения типа, заводского номера
Заводской номер в цифровом формате и знак утверждения типа наносятся на металлическую маркировочную табличку методом гравировки.
Весы выпускаются в 45 модификаций, отличающихся метрологическими характеристиками. Модификации весов при заказе имеют обозначения вида:
ВЕСТЭК-[А]-[Х]-[Н]-[Д], ([В]), где ВЕСТЭК-тип весов;
[А]- варианты исполнения (С-статическое взвешивание, Д-для взвешивания ТС по частям в движении, СД- для взвешивания в статике и в движении)
[Х] - величина максимальной нагрузки в тоннах,
для исполнения (С; СД)-максимальная нагрузка ТС целиком в тоннах, для исполнения (Д)-максимальная нагрузка в тоннах на ось;
[Н] - длина ГПУ весов- для исполнения (С; СД);
[Д] - значение е, кг (для исполнения (С; СД):
1 - для однодиапазонных весов;
2 - для многоинтервальных весов;
[В] - взрывозащищенное исполнение с датчиками ST, M, Н и МВ150 (в случае не взрывозащищенного исполнения индекс отсутствует).
Примеры записи при заказе: ВЕСТЭК-С-60-18-2; ВЕСТЭК-Д-30; ВЕСТЭК-СД-40-12-1-В.
Весы выпускаются однодиапазонными, двухинтервальными и техинтервальными, которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков.
Общий вид весов представлен на рисунке 1, терминалов на рисунке 2.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.
Титан 12
Титан 3Ц
Рисунок 2 - Общий вид ГПУ весов
Титан 12С
CI-200A
CI-5010A
Титан Н22С/Ж
Титан 9/9П
С1-600А (CI-601A, ci-605A, CI-607A)
CI-2001A ТЦ-017
М0601
МИ ВДА/7Я
CI-600D
Рисунок 3 - Общий вид индикаторов
МИКРОСИМ М0601, М0808
МИВДА.12ЦС Mil ВДАЛИ. МИ ВДАЛЗЯ
CI-5010A
CI-200A
WE21O7. WE2108
Титан 3Ц/3ЦС
CI-2001А
Титан Н22С/Ж
CI-600A (CI-601A, CI-605A, CI-607A),600D
Титан 12
ТЦ-017

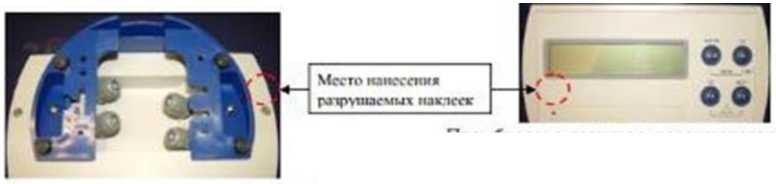

Рисунок 4 - Схема пломбировки индикаторов от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.
ПО состоит из метрологически значимой и метрологически незначимой части. Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной в индикаторах и загружается на заводе-изготовителе. ПО, устанавливаемое на ПК, защищено от преднамеренных и непреднамеренных изменений путем автоматического контроля идентификационных признаков при запуске программы, в том числе с использованием электронного ключа. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.
Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.
Внутреннее устройство памяти прибора с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя. Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, как показано на рисунке 3, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.
Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на индикаторе.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014, уровень защиты автономного ПО - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для индикатора | |||
|
CI5010А |
CI 200А, CI 2001А |
CI600D |
CI600А | |
|
Идентификационное наименование ПО |
- |
- |
- | |
|
Номер версии (идентификационный номер) ПО не ниже |
1.0010 1.0020 1.0030 |
1.20, 1.00,1.01. 1.02 |
1.00, 1.01,1.02, 1.03, 1.04 |
1.XX |
|
Цифровой идентификатор ПО |
* |
* |
* |
* |
-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для индикатора | |||
|
МИ |
ТЦ |
ТИТАН |
WE | |
|
Идентификационное наименование ПО |
- |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО не ниже |
U2.01, U2.00, U3.01 |
.16;SC;C.4; .10;.20;.30; .40; .50 |
U1.X UER 3.6x 643 Ax |
P7x |
|
Цифровой идентификатор ПО |
* |
* |
* |
* |
-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования
Таблица 3 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для индикатора | |||
|
Микросим М0601 |
Микросим М0808 |
Для ПК |
Для ПК | |
|
Идентификационное наименование ПО |
- |
- |
Арм весовщик |
Сервер весы авто |
|
Номер версии (идентификационный номер) ПО не ниже |
Ed 5.xx |
0.xx; 1.xx |
Не ниже 2.10 |
Не ниже 2.2.0.1244 |
|
Цифровой идентификатор ПО |
* |
* |
* |
* |
-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования
Технические характеристики
1 Статический режим
Класс точности по ГОСТ OIML R 76-1-2011 ...............................................................средний (III).
Значения Мах и Min, d, е, числа поверочных интервалов (n) при первичной поверке для од-нодиапозонных модификаций весов приведены в таблице 4, для многоинтервальных в таблице 5.
Таблица 4 - Метрологические характеристики однодиапозонных весов
|
Обозначение модификации |
Мах, т |
Min, т |
d=е, кг |
n |
|
ВЕСТЭК-С-10-[Н]-1 |
10 |
0,2 |
10 |
1000 |
|
ВЕСТЭК-С-20-[Н]-1 |
20 |
0,2 |
10 |
2000 |
|
ВЕСТЭК-С-30-[Н]-1 |
30 |
0,2 |
10 |
3000 |
|
ВЕСТЭК-С-40-[Н]-1 |
40 |
0,4 |
20 |
2000 |
|
ВЕСТЭК-С-60-[Н]-1 |
60 |
0,4 |
20 |
3000 |
|
ВЕСТЭК-С-80-[Н]-1 |
80 |
1 |
50 |
1600 |
|
ВЕСТЭК-С-100-[Н]-1 |
100 |
1 |
50 |
2000 |
|
ВЕСТЭК-С-120-[Н]-1 |
120 |
1 |
50 |
2400 |
|
ВЕСТЭК-С-150-[Н]-1 |
150 |
1 |
50 |
3000 |
Таблица 5 - Метрологические характеристики многоинтервальных весов
|
Обозначение Модификации |
Мах, т |
Min, т |
d=е, кг |
n |
|
ВЕСТЭК-С-40-[Н]-2 |
30/40 |
0,2 |
10/20 |
3000/2000 |
|
ВЕСТЭК-С-50-[Н]-2 |
30/50 |
0,2 |
10/20 |
3000/2500 |
|
ВЕСТЭК-С-60-[Н]-2 |
30/60 |
0,2 |
10/20 |
3000/3000 |
|
ВЕСТЭК-С-70-[Н]-2 |
30/60/70 |
0,2 |
10/20/50 |
3000/3000/1400 |
|
ВЕСТЭК-С-80-[Н]-2 |
60/80 |
0,4 |
20/50 |
3000/1600 |
|
30/60/80 |
0,2 |
10/20/50 |
3000/3000/1600 | |
|
ВЕСТЭК-С-100-[Н]-2 |
60/100 |
0,4 |
20/50 |
3000/2000 |
|
30/60/100 |
0,2 |
10/20/50 |
3000/3000/2000 | |
|
ВЕСТЭК-С-120-[Н]-2 |
60/120 |
0,4 |
20/50 |
3000/2400 |
|
30/60/120 |
0,2 |
10/20/50 |
3000/3000/2400 | |
|
ВЕСТЭК-С-150-[Н]-2 |
60/150 |
0,4 |
20/50 |
3000/3000 |
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более |
4 |
|
Диапазон первоначальной установки нуля, % от Мах, не более |
20 |
|
Показания индикации массы, кг, не более |
Мах +9е |
|
Диапазон выборки массы тары (Т-), % от Мах |
от 0 до 100 |
|
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах (е) весов: - от Мт до 500 включ. - св. 500 до 2000 включ. - св. 2000 до Мах включ. |
±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) |
2. Режим взвешивания в движении
Значения Мах, Min, цены деления d, класса точности по ГОСТ 33242 при определении полной массы ТС и при определении нагрузки на одиночную ось или на группу осей для модификаций весов приведены в таблице 7 и 8.
Таблица 7 - Метрологические характеристики при при определении нагрузки на одиночную ось или на группу осей.
|
Обозначение модификации |
Мах, т |
Min, т |
d, кг |
Класс точности при определении полной массы ТС |
Класс точности при определении нагрузки на одиночную ось или на группу осей |
|
ВЕСТЭК-Д-20 |
20 |
0,5 |
10 |
0,5;1 |
В, С, D |
|
ВЕСТЭК-Д-30 |
30 |
0,5 |
10 |
Таблица 8 - Метрологические характеристики при при определении полной массы ТС и при определении нагрузки на одиночную ось или на группу осей.
|
Обозначение модификации |
Мах, т |
Min, т |
d, кг |
Класс точности при определении полной массы ТС |
Класс точности при определении нагрузки на одиночную ось или на группу осей |
|
ВЕСТЭК-СД-20-[Н]-1 |
20 |
0,5 |
10 |
0,5;1;2 |
B, C, D |
|
ВЕСТЭК-СД-30-[Н]-1 |
30 |
0,5 |
10 | ||
|
ВЕСТЭК-СД-40-[Н]-1 |
40 |
1 |
20 | ||
|
ВЕСТЭК-СД-40-[Н]-2 |
30/40 |
1 |
10/20 | ||
|
ВЕСТЭК-СД-60-[Н]-1 |
60 |
1 |
10/20 | ||
|
ВЕСТЭК-СД-60-[Н]-2 |
30/60 |
1 |
10/20 | ||
|
ВЕСТЭК-СД-80-[Н]-1 |
80 |
0,5 |
50 | ||
|
ВЕСТЭК-СД-80-[Н]-2 |
60/80 |
0,5 |
20/50 | ||
|
ВЕСТЭК-СД-80-[н]-2 |
30/60/80 |
0,5 |
10/20/50 | ||
|
ВЕСТЭК-СД-100-[Н]-1 |
100 |
0,5 |
50 | ||
|
ВЕСТЭК-СД-100-[Н]-2 |
60/100 |
0,5 |
20/50 | ||
|
ВЕСТЭК-СД-100-[Н]-2 |
30/60/100 |
0,5 |
10/20/50 | ||
|
ВЕСТЭК-СД-120-[Н]-1 |
120 |
0,5 |
50 | ||
|
ВЕСТЭК-СД-120-[Н]-2 |
60/120 |
0,5 |
20/50 | ||
|
ВЕСТЭК-СД-150-[Н]-1 |
150 |
0,5 |
50 | ||
|
ВЕСТЭК-СД-150-[Н]-2 |
60/150 |
0,5 |
20/50 |
Максимальное значение измеренной полной массы ТС, т .........................................Vkivn, где n -
число осей ТС
Значения нагрузок, пределов допускаемых погрешностей при статическом взвешивании при увеличивающихся или уменьшающихся нагрузках при определении полной массы ТС должны соответствовать указанным в таблице 9.
Таблица 9 - Метрологические характеристики
|
Класс точности при определении полной массы ТС |
Нагрузка m, выраженная в ценах деления d |
Пределы допускаемых погрешностей | |
|
при первичной поверке |
при периодической поверке | ||
|
0,5; 1 |
От 50 до 500 включ. |
±0,5d |
±1d |
|
Св. 500 до 2000 включ. |
±1d |
±2d | |
|
Св. 2000 до 5000 включ. |
±1,5d |
±3d | |
|
2; 5 |
От 10 до 50 включ. |
±0,5d |
±1d |
|
Св. 50 до 200 включ. |
±1d |
±2d | |
|
Св. 200 до 1000 включ. |
±1,5d |
±3d | |
МРЕ при определении полной массы ТС в движении не превышают большего из следующих значений:
а) рассчитанному в соответствии с таблицей 10 и округленного до ближайшего значения цены деления;
б) bd^n - при первичной поверке, 2^n - при периодической поверке, где n - число осей при суммировании.
Таблица 10 - Метрологические характеристики
|
Класс точности при определении полной массы ТС по ГОСТ 33242 |
Процент от условно истинного значения полной массы ТС | |
|
при первичной поверке |
при периодической поверке | |
|
0,5 |
±0,25 |
±0,5 |
|
1 |
±0,5 |
±1,0 |
|
2 |
±1,0 |
±2,0 |
Пределы допускаемой погрешности (МРЕ) при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:
а) значения в соответствии с таблицей 11, округленного до ближайшего значения цены деления;
б) 1-d - при первичной поверке, 2ч! - при периодической поверке.
Таблица 11 - Метрологические характеристики
|
Класс точности при определении нагрузки на одиночную ось по ГОСТ 33242 |
Процент от условно истинного значения статической эталонной нагрузки на одиночную ось | |
|
при первичной поверке |
при периодической поверке | |
|
В |
±0,5 |
±1,0 |
|
C |
±0,75 |
±1,5 |
|
D |
±1,0 |
±2,0 |
Пределы допускаемого отклонения (MPD) от скорректированного среднего значения нагрузки на ось или от скорректированного среднего значения на группу осей для всех типов контрольных ТС кроме контрольного двухосного ТС с жесткой рамой в движении не превышают большего из следующих значений:
а) значения в соответствии с таблицей 12, округленного до ближайшего значения цены деления;
б) bd^n - при первичной поверке, 2чГи - при периодической поверке,
где n - число осей в группе, для одиночных осей n = 1.
Таблица 12 - Метрологические характеристики
|
Класс точности при определении нагрузки на одиночную ось или группу осей по ГОСТ 33242 |
Процент от скорректированного среднего значения нагрузки на одиночную ось или скорректированного среднего значения нагрузки на группу осей | |
|
при первичной поверке |
при периодической поверке | |
|
В |
±1,0 |
±2,0 |
|
C |
±1,5 |
±3,0 |
|
D |
±2,0 |
±4,0 |
Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная рабочая скорость (Vmax), км/ч |
8 |
|
Минимальная рабочая скорость (Vmin), км/ч |
2 |
|
Направление движения при взвешивании |
двустороннее |
|
Диапазон рабочей температуры индикаторов, °С: - для М0601, М0808 - для ТИТАН 9 (9П), ТИТАН12 (12С), ТИТАН 3Ц (3ЦС), Титан 22С/Ж CI-5010A, CI-2001A, CI-200A, CI-600D, CI-600A, WTX110, WE, МИ, ТЦ-017 - для ПК |
от -35 до +40 от -10 до +40 от +10 до +40 |
|
Особый диапазон рабочих температур, °С, для ГПУ с датчиками: - типа С16А, С161, МВ150, ST, МВЦ - типа QS, ZS, SQB, WBK, WBK-D, М - типа H8C, DBM14G, BM14G, HM14H1, SH8, SBM14, HM9B, Н |
от -50 до +50 от -40 до +40 от -30 до +40 |
|
Электрическое питание от сети переменного тока: - напряжением, В - частотой, Гц |
от 187 до 242 от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
1000 |
|
Время прогрева весов, мин, не менее |
10 |
|
Количество весовых платформ |
от 1 до 10 |
|
Габаритные размеры платформы ГПУ весов, мм: - длина не более - ширина не более |
40000 6000 |
|
Масса ГПУ весов, кг, не более |
20000 |
Знак утверждения типа
Наносится: типографским способом на титульный лист Руководства по эксплуатации; методом гравировки на маркировочную табличку, прикрепленную на ГПУ.
Комплектность
Таблица 14 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы автомобильные (исполнение по заказу) |
ВЕСТЭК |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
— |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания;
ГОСТ 33242-2015 Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Общие требования и методы испытаний;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.3-003- 94707421-2023 Весы автомобильные ВЕСТЭК. Технические условия.
Другие Весы
