Тепловизоры АТ
| Номер в ГРСИ РФ: | 90866-23 |
|---|---|
| Категория: | Тепловизоры |
| Производитель / заявитель: | IRAY TECHNOLOGY CO., LTD., Китай |
Тепловизоры АТ (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 90866-23 | ||||||||||||
| Действует | по 25.12.2028 | ||||||||||||
| Наименование | Тепловизоры | ||||||||||||
| Модель | АТ | ||||||||||||
| Модификации |
AT31 AT61P AT1280 |
||||||||||||
| Приказы |
№333 от
25.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | fdaac0de-9d71-05f5-daa3-46e0f93c746f | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
IRAY TECHNOLOGY CO., LTD., КИТАЙ, 11, Guiyang street Yantsi Economy and Tecnology Development district, Yantai Shandong P.R.
Поверка
| Методика поверки / информация о поверке |
МП-830-2025 Государственная система обеспечения единства измерений. Тепловизоры АТ. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к МП-674/08-2023.
(с 25.02.2026)
МП-674/08-2023 Государственная система обеспечения единства измерений. Тепловизоры АТ. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
90866-23: Описание типа
2023-90866-23.pdf
|
Скачать | 160.6 КБ | |
|
90866-23: Методика поверки
2023-mp90866-23.pdf
Файл устарел
|
Скачать | 2.5 MБ | |
|
90866-23: Описание типа
2023-90866-23-1.pdf
Файл устарел
|
Скачать | 160.6 КБ | |
|
90866-23: Описание типа
2026-90866-23.pdf
Файл устарел
|
Скачать | 229.5 КБ | |
|
90866-23: Методика поверки
2023-mp90866-23-1.pdf
Файл устарел
|
Скачать | 2.5 MБ | |
|
90866-23: Методика поверки
МП-830-2025
2026-mp90866-23.pdf
Файл устарел
|
Скачать | 2.7 MБ | |
|
90866-23: Описание типа
2026-90866-23-1.pdf
|
Скачать | 229.5 КБ | |
|
90866-23: Методика поверки
МП-830-2025
2026-mp90866-23-1.pdf
|
Скачать | 2.7 MБ | |
|
90866-23: Методика поверки
МП-674/08-2023
2023-mp90866-23-2.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Тепловизоры АТ (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Конструктивно тепловизоры состоят из экрана, объектива, матрицы, элементов управления, электронной системы, устройства хранения информации. Излучение на матрице фокусирует объектив, а электроника тщательно обрабатывает полученные данные.
Тепловизоры выпускаются в трех модификациях AT31, AT61P, AT1280, различающиеся метрологическими характеристиками, которые представлены в таблице 2.
Заводской номер в виде буквенно-цифрового обозначения наносится
на информационную табличку (этикетку) тепловизора методом лазерной печати.
Знак поверки, пломбирование и знак утверждения типа на тепловизоры не предусмотрено.
Общий вид тепловизора и место нанесения заводского номера представлены на рисунке 1.

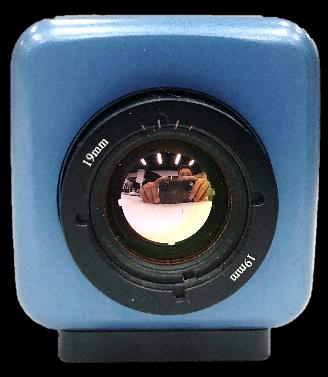

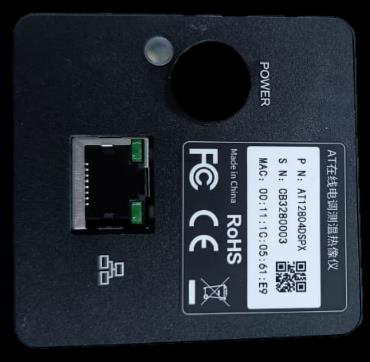

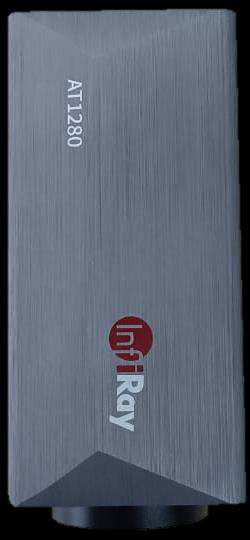

Рисунок 1 - Общий вид тепловизора и место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств. Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Сведения о программном обеспечении
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже1.0.1036М+г0-аае6с78 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температур, °С |
от -20 до +550 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, в диапазоне от - 20 до +100 °С включ., °С |
±2 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2 |
|
Наименование характеристики |
Значение |
|
Углы поля зрения, градус по горизонталихградус по вертикали, для модификаций: - AT31 (в зависимости от объектива) - AT61P (в зависимости от объектива) - AT1280 |
47° x 35,6° / 29,6° x 22° / 25,4° x 18,8° / 19,6° x 14,7° 62° x 50,9° / 49,3° x 39,4° / 39,6° x 31,7° /34,2° x 27,4° / 26,5° x 21,3° 44°x35,8° |
|
Примечание - Конкретный диапазон измерений указан в паспорте на изделие | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициент излучаемой способности (изменяемый) |
от 0,3 до 1 |
|
Габаритные размеры, мм, не более: - длина |
55 |
|
- ширина |
110 |
|
- высота |
13 |
|
Масса, г, не более |
435 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -20 до +60 |
|
- относительная влажность, %, не более |
95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
80000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор |
АТ1) |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Паспорт |
ПС |
1 экз. |
|
Примечание: 1) - модификация в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 5 «Использование прибора» документа РЭ «Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2712 от 19.11.2024 «Об утверждении Государственной поверочной схемы для средств измерений температуры» (Часть 3)
Стандарт предприятия IRAY TECHNOLOGY CO., LTD
