Трансформаторы тока LZZBJ9-10К2ТН
| Номер в ГРСИ РФ: | 90949-24 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
Трансформаторы тока LZZBJ9-10K2TH (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 90949-24 |
| Наименование | Трансформаторы тока |
| Модель | LZZBJ9-10К2ТН |
| Срок свидетельства (Или заводской номер) | 11.01.2029 |
Производитель / Заявитель
Dalian No.1 Instrument Transformer Co., Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 90949-24: Описание типа | Скачать | 167.2 КБ | |
| 90949-24: Методика поверки | Скачать | 68.3 КБ |
Описание типа
Назначение
Трансформаторы тока LZZBJ9-10K2TH (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с четырьмя вторичными обмотками, которые залиты эпоксидной смолой.
Конструкция трансформаторов - опорные с литой изоляцией.
Выводы первичной обмотки выведены в верхнюю часть литого корпуса в виде контактных площадок, каждая с четырьмя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбирования для исключения несанкционированного доступа.

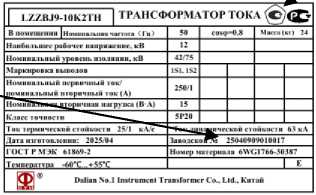

Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Знак поверки на трансформаторы не наносится. Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.
Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место
заводского номера
Место пломбирования
нанесения

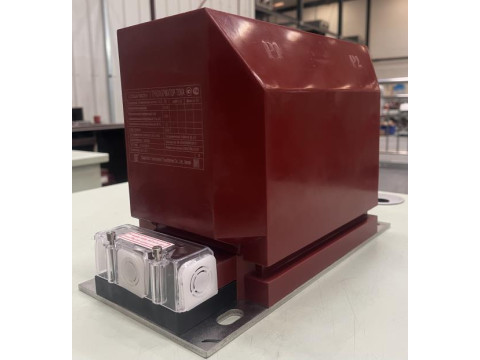

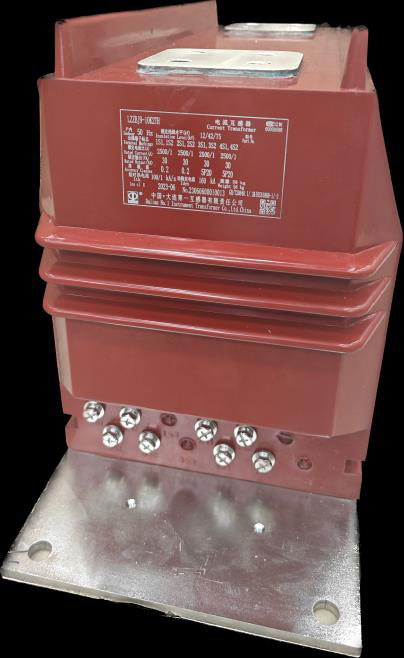

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток Iihom, А |
2500 |
|
Номинальный вторичный ток Ином, А |
1 |
|
Наибольший рабочий первичный ток, А |
2500 |
|
Номинальная частота, Гц |
50 |
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА |
30 |
|
Класс точности |
0,2/0,2/5Р/5Р |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
58 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
470х196х289 |
|
Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность при комнатной температуре, % |
от -60 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
175 000 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
LZZBJ9-10K2m |
- |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 «Общие сведения» руководства по эксплуатации.
Нормативные документы
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
