Трансформаторы тока CJH (ВН)-0.66

Номер в ГРСИ РФ: 90960-24
Категория: Трансформаторы
Производитель / заявитель: Jiangyin Changjiang Electric Appliance Co., Ltd, Китай
Скачать
90960-24: Описание типа Скачать 112.3 КБ
90960-24: Методика поверки Скачать 68.3 КБ
Нет данных о поставщике
Трансформаторы тока CJH (ВН)-0.66 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы тока CJH (ВН)-0.66 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

Информация по Госреестру

Основные данные
Номер по Госреестру 90960-24
Наименование Трансформаторы тока
Модель CJH (ВН)-0.66
Срок свидетельства (Или заводской номер) 11.01.2029
Производитель / Заявитель

Jiangyin Changjiang Electric Appliance Co., Ltd, Китай

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Актуальность информации 17.11.2024

Поверители

Скачать

90960-24: Описание типа Скачать 112.3 КБ
90960-24: Методика поверки Скачать 68.3 КБ

Описание типа

Назначение

Трансформаторы тока CJH (ВН)-0.66 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

Описание

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки трансформаторов используется шина или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.

Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.

На корпусе трансформаторы имеют табличку технических данных.

Заводской номер в виде цифро-буквенного обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами и латинскими буквами на табличку технических данных на корпус трансформатора любым технологическим способом.

Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

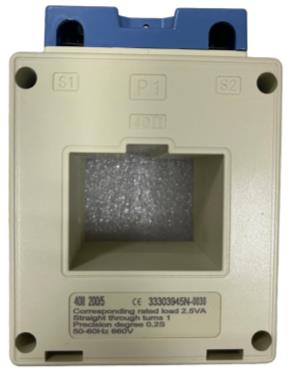

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Исполнение трансформатора

30I-S

40II

60II

Номинальное напряжение, кВ

0,66

Номинальный первичный ток 11ном, А

100

200

200

1000

Номинальный вторичный ток Ьном, А

5

Номинальная вторичная нагрузка S2ном, В-А: с индуктивно-активным коэффициентом мощности cosф2=0,8 с коэффициентом мощности COSф2=1,0

-

2,5

10 -

Нижнее значение номинальной вторичной нагрузки S2ном, В-А: с индуктивно-активным коэффициентом мощности cosф2=0,8 с коэффициентом мощности COSф2=1,0

-

1,0

3,75 -

Класс точности по ГОСТ 7746-2015

0,2S

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Масса, кг, не более

0,3

Габаритные размеры (высотахширинахглубина), мм, не более

111х98х46

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность при комнатной температуре, %, не более

от -30 до +60 90

Средняя наработка до отказа, ч, не менее

50000

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки трансформаторов приведен в таблице 3.

Таблица 3 - Комплект поставки

Наименование

Количество, шт.

Примечание

Трансформатор тока CJH (ВН)-0.66

-

Руководство по эксплуатации

1

Паспорт

-

Сведения о методах измерений

приведены в разделе 1 «Общие сведения» руководства по эксплуатации.

Нормативные документы

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
