Компараторы массы ВЛЭ
| Номер в ГРСИ РФ: | 90979-24 |
|---|---|
| Производитель / заявитель: | Завод "Госметр", г.С.-Петербург |
Компараторы массы ВЛЭ (далее - компараторы) предназначены для сличений эталонных и рабочих гирь, а также измерений массы методом замещения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 90979-24 |
| Наименование | Компараторы массы |
| Модель | ВЛЭ |
| Срок свидетельства (Или заводской номер) | 11.01.2029 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственное предприятие Госметр" (ООО "НПП Госметр"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 72 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 72 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 90979-24: Описание типа | Скачать | 205.8 КБ | |
| 90979-24: Методика поверки | Скачать | 361.8 КБ |
Описание типа
Назначение
Компараторы массы ВЛЭ (далее - компараторы) предназначены для сличений эталонных и рабочих гирь, а также измерений массы методом замещения.
Описание
Принцип действия компараторов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно компараторы состоят из весоизмерительного устройства и терминала, расположенных в одном корпусе.
Компараторы массы могут применяться в качестве рабочих эталонов единицы массы 2-го, 3-го, 4-го или 5-го разрядов совместно с гирями, соответственно, 2-го, 3-го, 4-го или 5-го разрядов для передачи единицы массы в соответствии с Государственной поверочной схемой для средств измерения массы (далее - ГПС для СИ массы). Компараторы массы применяют для сличений эталонных и рабочих гирь при отключенной функции автоматического слежения за нулём.
Компараторы выпускаются в трех модификациях: ВЛЭ-1023КС, ВЛЭ-6202КС, ВЛЭ-6202К, различающихся максимальной нагрузкой и действительной ценой деления (дискретностью отсчета), а также типом устройства юстировки (со встроенной гирей или с внешней гирей).
В компараторах предусмотрены следующие устройства:
- полуавтоматическое устройство установки на нуль и полуавтоматическое устройство
- выборки массы тары, управляемые от одной клавиши;
- полуавтоматическое устройство юстировки чувствительности (цены деления) внешней гирей (ВЛЭ-1023КС, ВЛЭ-6202КС, ВЛЭ-6202К); устройство с внешней гирей позволяет учитывать значение условной массы юстировочной гири;
- автоматическое и полуавтоматическое устройство юстировки чувствительности (цены деления) встроенной гирей (ВЛЭ-1023КС, ВЛЭ-6202КС);
- устройство первоначальной установки нуля, слежения за нулем и автоматического обнуления Автоноль (устройства слежения и Автоноль отключены при выпуске из производства);
- устройство установки по уровню;
- устройство взвешивания под компаратором (по заказу);
- устройств адаптации к внешним условиям.
Компараторы оснащены следующими прикладными программами:
- блокировка меню;
- настройка дисплея для отображения даты или времени в режиме ожидания;
- аналоговая (графическая) шкала
- функция автоматического вывода данных на печать (Автопечать);
- функция переключения единиц измерения массы.
Компараторы оснащаются стандартным интерфейсом RS-232C для связи с персональным компьютером (ПК) и разъёмом (ДАТА -I/O) для принтера.
Общий вид компараторов приведен на рисунках 1-2.
Рисунок 1 - Общий вид компараторов модификации
ВЛЭ-1023КС

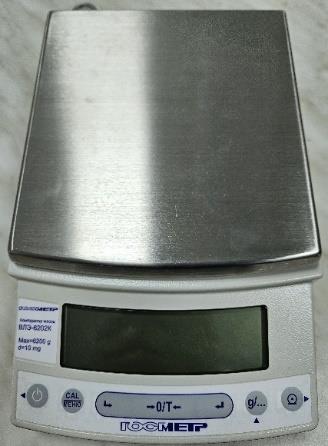

Рисунок 2 - Общий вид компараторов модификаций ВЛЭ-6202КС, ВЛЭ-6202К
Для защиты компараторов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, компараторы пломбируются контрольной этикеткой изготовителя. Место пломбирования обозначено на рисунке 3. Заводской номер, имеющий цифровой или буквенно-цифровой формат, приведен на маркировочной этикетке, выполненной на самоклеящейся пленке. Место нанесения заводского номера приведено на рисунке 3.
Рисунок 3 - Место пломбирования компаратора от несанкционированного доступа, место нанесения заводского номера, место нанесения знака утверждения типа
Маркировка компаратора общем случае содержит:
- товарный знак предприятия-изготовителя . кИ=1г' , нанесённый на переднюю панель компараторов;
- наименование и обозначение модификации компаратора;
- заводской номер компаратора по системе учета предприятия-изготовителя;
- год выпуска, страна предприятия-изготовителя;
- значения максимальной нагрузки Max и действительной цены деления d;
- род тока и номинальное значение напряжения (на блоке питания);
- знак утверждения типа средств измерений.
Программное обеспечение
Компараторы имеют встроенное программное обеспечение (далее - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации. ПО заложено в микроконтроллерах компараторов в процессе производства.
Конструкция компараторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО учтено при нормировании метрологических характеристик. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс без использования специального оборудования производителя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014 для компараторов, оснащенных встроенным устройством юстировки чувствительности, и «средний» — с устройством юстировки чувствительности внешней гирей.
Идентификация ПО осуществляется путем просмотра номера версии на дисплее компаратора при подключении его к сети питания.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО компараторов ВЛЭ |
|
Номер версии (идентификационный номер) ПО |
2.ХХ.ХХ1) |
|
1) «Х» относится к метрологически-незначимой части программного обеспечения и может принимать значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики в зависимости от модификации | ||
|
ВЛЭ-1023КС |
ВЛЭ-6202КС |
ВЛЭ-6202К | |
|
Максимальная нагрузка, Мах, г |
1020 |
6200 |
6200 |
|
Действительная цена деления (дискретность отсчета), d, г |
0,001 |
0,01 |
0,01 |
|
Предел допускаемого значения среднего квадратического отклонения результата измерений разности масс (СКО) для 10-и взаимозаменяемых циклов АВА (СКО компаратора), г |
0,001 |
0,01 |
0,01 |
|
Пределы допускаемой погрешности результата измерений разности масс, в долях от пределов допускаемой погрешности гири |
1/3 | ||
|
Диапазон устройства выборки массы тары компаратора, г |
От 0 до Мах | ||
Таблица 3 - Класс точности гирь по ГОСТ OIML Rlll-l-2009/разряд эталона по ГПС для СИ массы и номинальные значения массы гирь, для поверки (калибровки) которых применяют компараторы массы
|
Обозначение модификации |
Класс точности гирь по ГОСТ OIMLR111-1-2009/ разряд эталона по ГПС для СИ массы |
Номинальные значения массы поверяемых (калибруемых) гирь при выполнении минимального числа п циклов сличений АВВА, АВА или АВ1...ВПА |
Номинальное значение массы нагрузки при определении СКО компараторов при поверке |
|
ВЛЭ-1023КС |
F2/3 |
500 г, 1 кг |
1 кг |
|
М1/4 |
200 г, 500 г, 1 кг | ||
|
М2/5 |
20 г, 50 г, 100 г, 200 г, 500 г, 1 кг | ||
|
Мз |
1 г, 2 г, 5 г, 10 г, 20 г, 50 г, 100 г, 200 г, 500 г, 1 кг | ||
|
ВЛЭ-6202КС ВЛЭ-6202К |
F2/3 |
5 кг |
5 кг |
|
М1/4 |
2 кг, 5 кг | ||
|
М2/5 |
500 г, 1 кг, 2 кг, 5 кг | ||
|
М3 |
200 г, 500 г, 1 кг, 2 кг, 5 кг |
Примечание - Гирям с номинальными значениями массы, указанными в таблице, выпущенным до введения ГОСТ OIML R 111-1-2009, может передаваться единица массы при условии, что их пределы допускаемой абсолютной погрешности не менее пределов, установленных для гирь F2, M1, M2 или Мз по ГОСТ OIML R 111-1-2009.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, с, не более: - для модификации ВЛЭ-1023КС |
3,2 |
|
- для модификации ВЛЭ-6202КС, ВЛЭ-6202К |
2,5 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Потребляемая мощность, В-А, не более |
12 |
|
Параметры электрического питания: 1) сетевое через адаптер: - входное напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
2) автономное от аккумуляторной батареи: - выходное напряжение постоянного тока, В |
12 |
|
- время работы от полностью заряженной батареи, ч |
10 |
|
Условия эксплуатации: - диапазон рабочих температур, оС |
от +10 до +30 |
|
- относительная влажность воздуха (без конденсации) %, не более |
80 |
|
Средний срок службы, лет |
10 |
|
Вероятность безотказной работы за 1000 ч |
0,92 |
Таблица 5 - Значения массы и размеров компараторов
|
Обозначение модификации |
Размеры чашки компараторов (длина; ширина), мм |
Габаритные размеры компараторов (длина; ширина; высота), мм, не более |
Масса компараторов, кг, не более |
|
ВЛЭ-1023КС |
108; 105 |
317; 190; 167 |
3,5 |
|
ВЛЭ-6202КС |
190;175 |
317; 190; 80 |
4,6 |
|
ВЛЭ-6202К |
190;175 |
317;190;80 |
2,9 |
Знак утверждения типа
наносится на табличку с маркировкой, закрепляемую на корпусе весов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность компараторов массы ВЛЭ
|
Наименование |
Обозначение |
Количество |
Заводской номер | ||
|
ВЛЭ-1023КС |
ВЛЭ-6202КС |
ВЛЭ-6202К | |||
|
Компаратор |
в соответствии с заказом |
1 шт. |
1 шт. |
1 шт. |
в соответствии с заказом |
|
Руководство по эксплуатации |
НПП0.005.016 РЭ |
1 экз. |
1 экз. |
_ |
_ |
|
Руководство по эксплуатации |
НПП0.005.015 РЭ |
_ |
_ |
1 экз. |
_ |
Продолжение таблицы 6
|
Наименование |
Обозначение |
Количество |
Заводской номер | ||
|
ВЛЭ-1023КС |
ВЛЭ-6202КС |
ВЛЭ-6202К | |||
|
Методика поверки |
_ |
1 экз. |
1 экз. |
1 экз. |
_ |
|
АС-адаптер |
_ |
1 шт. |
1 шт. |
1 шт. |
_ |
|
Чашка |
_ |
1 шт. |
1 шт. |
1 шт. |
_ |
|
Держатель чашки |
_ |
4 шт. |
4 шт. |
4 шт. |
_ |
|
Витрина |
_ |
1 шт. |
_ |
_ |
_ |
|
Крышка витрины |
_ |
1 шт. |
_ |
_ |
_ |
|
Фиксатор витрины |
_ |
2 шт. |
_ |
_ |
_ |
|
Винт-заглушка |
_ |
2 шт. |
_ |
_ |
_ |
|
Защитный чехол панели управления |
_ |
1 шт. |
1 шт. |
1 шт. |
_ |
|
Гиря для юстировки компаратора 2 кг F1 (или 2 кг Е2) с паспортом* |
_ |
_ |
_ |
1 шт. |
в соответствии с заказом |
|
Адаптер для подключения внешних устройств* |
_ |
1 шт. |
1 шт. |
1 шт. |
_ |
|
Кабель RS-232C * |
_ |
1 шт. |
1 шт. |
1 шт. |
_ |
|
Аккумуляторная батарея* |
_ |
1 шт. |
1 шт. |
1 шт. |
в соответствии с заказом |
|
Кейс-контейнер* |
_ |
_ |
_ |
1 шт. |
_ |
|
*Поставляется по заказу | |||||
Сведения о методах измерений
приведены в разделе 3 «Основные приемы работы с компаратором» руководств по эксплуатации НПП0.005.015 РЭ и НПП0.005.016 РЭ.
Нормативные документы
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;
ВТНЛ.404212.001 ТУ «Компараторы массы ВЛЭ. Технические условия».
