Фурье-спектрометры инфракрасные IR

Номер в ГРСИ РФ: 90985-24
Категория: Спектрометры
Производитель / заявитель: ООО "Сибирские Аналитические Системы" (ООО "САС"), г. Красноярск
Скачать
90985-24: Описание типа Скачать 261.4 КБ
90985-24: Методика поверки Скачать 2.6 MБ
Нет данных о поставщике
Фурье-спектрометры инфракрасные IR поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Фурье-спектрометры инфракрасные IR (далее - спектрометры) предназначены для измерений оптических спектров пропускания или поглощения органических и неорганических веществ по шкале волновых чисел в инфракрасном диапазоне.

Информация по Госреестру

Основные данные
Номер по Госреестру 90985-24
Наименование Фурье-спектрометры инфракрасные
Модель IR
Срок свидетельства (Или заводской номер) 15.01.2029
Производитель / Заявитель

Общество с ограниченной ответственностью "Сибирские Аналитические Системы" (ООО "САС"), г. Красноярск; производственная площадка Karaltay Co., Ltd., Китай

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Актуальность информации 18.02.2024

Поверители

Скачать

90985-24: Описание типа Скачать 261.4 КБ
90985-24: Методика поверки Скачать 2.6 MБ

Описание типа

Назначение

Фурье-спектрометры инфракрасные IR (далее - спектрометры) предназначены для измерений оптических спектров пропускания или поглощения органических и неорганических веществ по шкале волновых чисел в инфракрасном диапазоне.

Описание

Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Контроль положения и скорость движения зеркал интерферометра осуществляется с использованием встроенного вспомогательного маломощного лазера.

Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Инфракрасный спектр в шкале волновых чисел получается после обратного преобразования Фурье над интерферограммой. Для устранения артефактов преобразования автоматически применяется процедура аподизации и фазовой коррекции.

Конструктивно спектрометры выполнены в виде настольных приборов, состоящих из источника ИК-излучения, интерферометра, отделения для анализируемых проб, детектора и управляющей электроники. Спектрометры функционируют под управлением программного обеспечения при помощи персонального компьютера.

Спектрометры выпускаются следующих модификаций: IR-6000, IR-6000S, IR-8000, IR-9000, IR-9000 МАХ. Модификации между собой отличаются метрологическими и техническими характеристиками.

Каждый экземпляр спектрометра имеет серийный номер. Серийный номер спектрометра расположен на задней части корпуса спектрометра, имеет буквенно-цифровой формат и наносится типографским способом.

Корпуса спектрометров изготавливают из пластмассы и металлических сплавов, цвет корпусов определяется технической документацией изготовителя спектрометров.

Нанесение знака поверки и пломбирование спектрометра не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).

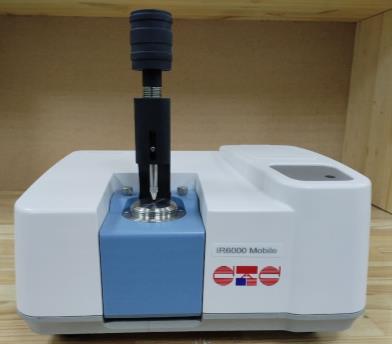

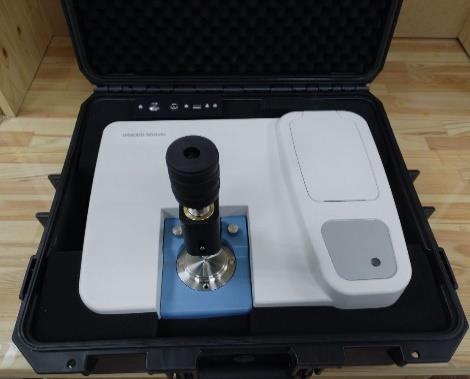

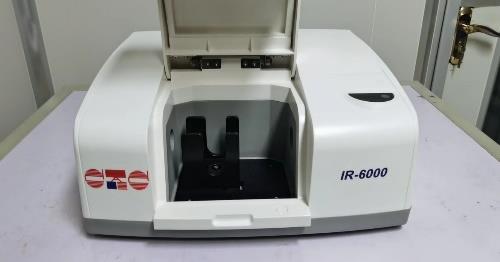

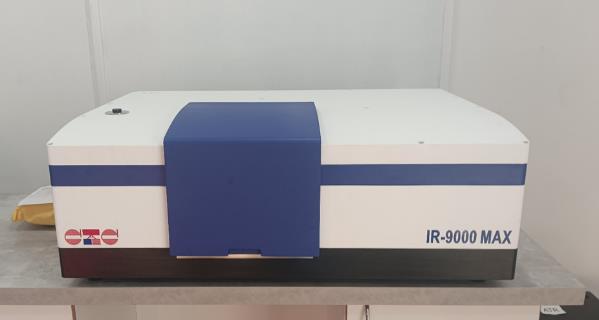

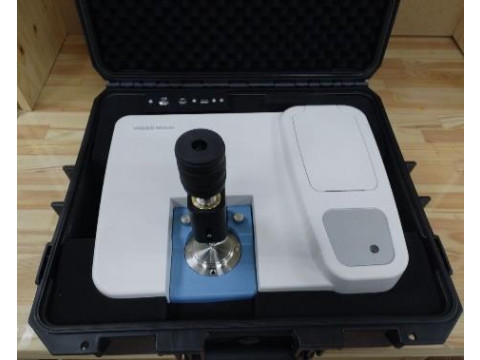

Общий вид спектрометров приведен на рисунке 1. Место нанесения серийного номера на спектрометр представлено на рисунке 2.

К данному типу средств измерений относятся средства измерений, выпускаемые под товарным знаком «САС».

IR-6000

IR-6000S

IR-9000 MAX

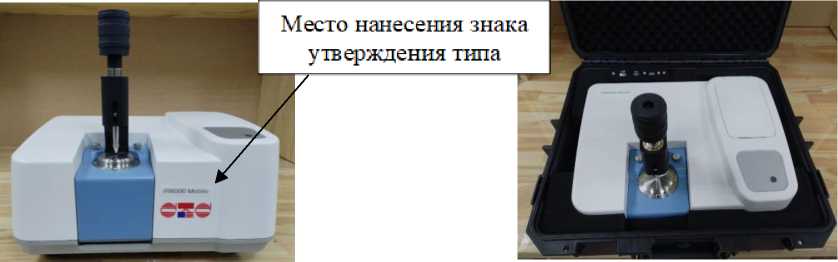

Рисунок 1 - Общий вид спектрометров и место нанесения знака утверждения типа

Power

Место нанесения серийного номера

H-IR Spectrometer

Ser\a\ No. : M8QG1818J       *

deduction Date . 2023 3

Рисунок 2 - Место нанесения серийного номера

Программное обеспечение

Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

ПО установлено в процессе производства. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО спектрометров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения для модификаций

IR-6000, IR-6000S, IR-8000, IR-9000, IR-9000 MAX

Идентификационные данные (признаки)

Значение для модификаций

IR-6000,IR-6000S, IR-8000

IR-9000, IR-9000 MAX

Идентификационное наименование ПО

MILAS

Fourier Transform Infrared Spectroscopy Analysis

Номер версии ПО (идентификационный номер ПО), не ниже

1.3.14

2022V08x1)

Цифровой идентификатор ПО

-

1) х может принимать любые значения от 0 до 999

Влияние программного обеспечения на метрологические характеристики спектрометров учтено при нормировании их характеристик.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модификации

IR-6000   IR-6000S

IR-8000

IR-9000

IR-9000 MAX

Спектральный диапазон измерений волновых чисел*, см-1 - средний ИК диапазон - ближний ИК диапазон

от 4000 до 350 от 7800 до 4000

Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1, в диапазоне от 4000 до 350 см-1

±2,0

±1,0

±2,0

±1,0

Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1, в диапазоне от 7800 до 4000 см-1

±15

* - диапазон измерений волновых чисел определяется заказом и приводится в паспорте

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение для модификации

IR-6000

IR-6000S

IR-8000

IR-9000

IR-9000 MAX

Спектральный диапазон показаний

_____ ____ -1.

волновых чисел, см :

- стандартный

- для среднего ИК диапазона

- для ближнего ИК диапазона

от 7800 до 350 от 4000 до 350 от 7800 до 4000

Спектральный диапазон показаний волновых       чисел       (при

использовании детектора InGaAs), -1 см 1

-

от 11000 до 350

Отношение сигнал - шум от пика до пика за 1 минуту сканирования в диапазоне от 2100 до 2050 см-1 при разрешении 4 см-1 при стандартных условиях (без продувки, DLaTGS детектор), не менее

45 000

50 000

30 000

40 000

25 000

Отношение сигнал - средний квадратичный шум за 1 минуту сканирования в диапазоне от 2100 до 2050 см-1 при разрешении 4 см-1 при стандартных условиях (без продувки, DLaTGS детектор), не менее

135 000

150 000

90 000

120 000

75 000

Спектральное разрешение, см-1

1,0

0,5

0,8

0,41) 0,252)

Диапазон показаний:

- оптическая плотность, Б

- спектральный коэффициент направленного пропускания

(СКНП), %

от - 6 до 6

от 0 до 100

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

220 ± 22

55 ± 1

Габаритные размеры, мм, не более: - высота

- ширина

- длина

170

420

310

205

450

360

470

520

210

314

216

130

850

606

312

Масса, кг, не более

10

14

26

7

45

Условия эксплуатации:

- температура окружающей среды, оС

- относительная влажность, %, не более

от +15 до +25

55

1) стандартная комплектация

2) опция

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель корпуса спектрометра в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Фурье-спектрометр инфракрасный

IR

1 шт.

Программное обеспечение

MILAS1)

Fourier Transform Infrared Spectroscopy Analysis2)

1 шт.

Персональный компьютер

ПК

1 шт.

Технический паспорт

-

1 экз.

Руководство по эксплуатации

РЭ

1 экз.

Руководство пользователя ПО

РП ПО

1 экз.

Методика поверки

-

1 экз.

1) для модификаций IR-6000, IR-6000S, IR-8000

2) для модификаций IR-9000, IR-9000 MAX

Сведения о методах измерений

приведены в разделе «Пробоподготовка» документа «Фурье-спектрометры инфракрасные IR-6000. Руководство по эксплуатации», в разделе «Процедура измерения» документа «Фурье-спектрометры инфракрасные IR-6000S. Руководство по эксплуатации», в разделе «Пробоподготовка» документа «Фурье-спектрометры инфракрасные IR-8000. Руководство по эксплуатации», в разделах «Приставка однократного НПВО», «Приставка диффузного отражения», «Измерения в режиме пропускания» документа «Фурье-спектрометры инфракрасные IR-9000 MAX. Руководство по эксплуатации», в разделах «Приставка однократного НПВО», «Приставка многократного НПВО», «Приставка для измерения в режиме пропускания», «Приставка зеркального отражения» документа «Фурье-спектрометры инфракрасные IR-9000. Руководство по эксплуатации», в разделе «Основные функциональные возможности» документов «Руководство пользователя программного обеспечения Fourier Transform Infrared Spectroscopy Analysis», «Руководство пользователя программного обеспечения MILAS».

Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

ТУ 26.70.23-004-33846485-2023 Фурье-спектрометры инфракрасные IR. Технические условия;

Приказ Росстандарта Российской Федерации от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длины волн в диапазоне от 0,2 до 50 мкм».
