Аппаратура геодезическая спутниковая South Galaxy G
| Номер в ГРСИ РФ: | 91121-24 |
|---|---|
| Производитель / заявитель: | Фирма "South Surveying & Mapping Instrument Co., Ltd.", Китай |
Аппаратура геодезическая спутниковая South Galaxy G (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного и абсолютного местоположения объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 91121-24 |
| Наименование | Аппаратура геодезическая спутниковая |
| Модель | South Galaxy G |
| Срок свидетельства (Или заводской номер) | 25.01.2029 |
Производитель / Заявитель
Фирма "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD.", Китай (производственная площадка: "SOUTH SURVEYING & MAPPING TECHNOLOGY CO., LTD.", Китай)
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 555 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 555 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 91121-24: Описание типа | Скачать | 469.8 КБ | |
| 91121-24: Методика поверки | Скачать | 4.6 MБ |
Описание типа
Назначение
Аппаратура геодезическая спутниковая South Galaxy G (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного и абсолютного местоположения объектов.
Описание
Принцип действия аппаратуры основан на измерении параметров радионавигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1, L2, L3; GPS в частотных диапазонах L1, L2, L5; Galileo в частотных диапазонах E1, E5, E6; BeiDou в частотных диапазонах B1, B2, B3; SBAS в частотных диапазонах L1, L5; IRNSS в частотных диапазонах L5; QZSS в частотных диапазонах L1, L2, L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 1598 (для модификации South Galaxy G3) и 1760 (для модификаций South Galaxy G5 и South Galaxy G9) параллельным каналам, при этом осуществляется непрерывная калибровка задержек сигналов ГЛОНАСС во всех частотных каналах. Процессор аппаратуры контролирует процесс отслеживания сигналов.
Аппаратура выполнена в моноблочном корпусе со встроенной ГНСС-антенной. В корпусе расположены: модули беспроводной технологии Bluetooth®, Wi-Fi, модуль обработки и хранения информации, модуль управления, индикации и вывода информации. Аппаратура осуществляет непрерывный прием и обработку сигналов со спутников ГНСС. Управление аппаратурой осуществляется при помощи внешнего контроллера или Web-интерфейса через персональный компьютер (далее - ПК).
Данные измерений накапливаются во внутренней памяти. Связь с внешними устройствами осуществляется через порты COM и USB, а также через модули беспроводного канала передачи данных Bluetooth®, Wi-Fi. Имеется возможность подключения внешнего источника электропитания.
Аппаратура изготавливается в трех модификациях: South Galaxy G3, South Galaxy G5 и South Galaxy G9.
Модификации отличаются друг от друга внешним видом, габаритными размерами, массой, количеством каналов и принимаемыми сигналами.
На передней панели South Galaxy G3 расположены:
- индикаторы состояния, которые показывают: статус отслеживания сигналов спутников, статус работы канала приема и передачи данных, статус заряда аккумулятора, статус работы беспроводного канала передачи данных Bluetooth®;
- кнопка включения/выключения аппаратуры, а также переключения режимов работы и выполнения самодиагностики аппаратуры.
На нижней части корпуса South Galaxy G3 расположены:
- динамик, который сообщает о состоянии приёмника и режиме его работы;
- COM - порт для связи с внешними устройствами и настройки аппаратуры;
- USB порт для связи с передачи данных на ПК;
- TNC разъём для подключения УКВ антенны.
На передней панели South Galaxy G5 расположены:
- индикаторы состояния, которые показывают: статус отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумулятора, статус работы беспроводного канала передачи данных Bluetooth®, Wi-Fi;
- две кнопки: кнопка включения/выключения и кнопка управления режимами работы аппаратуры.
На верхней части корпуса South Galaxy G5 расположен TNC разъём для установки УКВ антенны.
На нижней панели South Galaxy G5 расположены:
- динамик, который сообщает о состоянии приёмника и режиме его работы;
- COM - порт для связи с внешними устройствами;
- USB порт для связи с передачи данных на ПК;
- TNC разъём для выдачи сигнала 1 Гц (PPS);
- слот для установки SIM-карты.
На передней панели South Galaxy G9 расположены:
- индикаторы состояния, которые показывают: статус отслеживания сигналов спутников, статус работы канала приема и передачи данных, статус заряда аккумулятора, статус работы беспроводного канала передачи данных Bluetooth®, Wi-Fi;
- кнопка включения/выключения аппаратуры, а также переключения режимов работы и выполнения самодиагностики аппаратуры.
На нижней панели South Galaxy G9 расположены:
- динамик, который сообщает о состоянии приёмника и режиме его работы;
- COM - порт для связи с внешними устройствами;
- USB порт для связи с передачи данных на ПК;
- TNC разъём для подключения УКВ антенны;
- батарейный отсек для установки одной или двух батарей.
Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

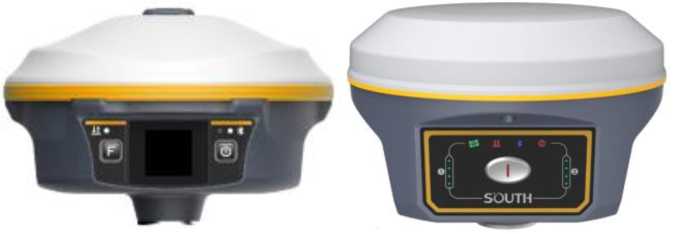

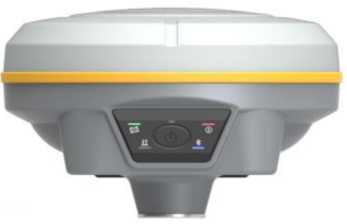

Общий вид аппаратуры приведен на рисунке 1.

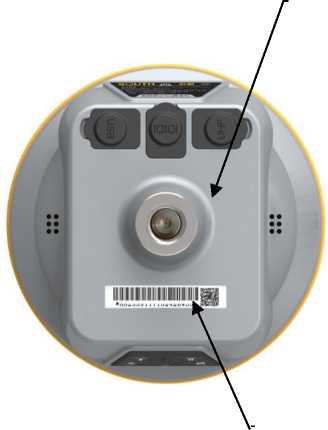

Вид аппаратуры со стороны нижней панели с указанием мест нанесения знака утверждения типа и заводского номера приведены на рисунке 2. Заводской номер размещается на нижней панели корпуса аппаратуры в буквенно-числовом формате в виде наклейки типографским способом.
Общий вид антенны УКВ приведен на рисунке 3.

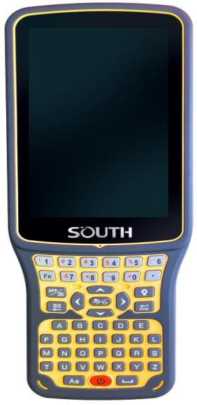

Общий вид контроллера South H6 приведен на рисунке 4.
Условия эксплуатации аппаратуры не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус аппаратуры.
South Galaxy G3
South Galaxy G5 South Galaxy G9
Рисунок 1 - Общий вид аппаратуры
South Galaxy G3
Места нанесения знака утверждения
SOUTH
Места нанесения заводского номера
South Galaxy G5
типа
Sdd
South Galaxy G9
Рисунок 2 - Вид аппаратуры со стороны нижней панели с указанием мест нанесения знака утверждения типа и заводского номера
Рисунок 4 — Общий вид контроллера South H6
Рисунок 3 - Общий вид антенны УКВ
Программное обеспечение
Для управления аппаратурой используется встроенный Web-интерфейс и/или программное обеспечение (далее - ПО) SurvX или SurvStar, которые устанавливаются на контроллер под управлением ОС Android, осуществляющие взаимодействие узлов аппаратуры, обработку измерительной информации, отображение результатов измерений в Web-интерфейсе или дисплее контроллера и их экспорт по интерфейсным каналам. ПО South Geomatics Office (далее - SGO), устанавливаемое на ПК, предназначено для высокоточной обработки измерений.
Разделение на метрологически значимое и не значимое ПО не произведено.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
SurvX |
SurvStar |
SGO |
Web-интерфейс |
|
Номер версии (идентификационный номер) ПО |
4.0 |
1.66 |
2.30 |
1.09 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
Технические характеристики
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение для модификаций South Galaxy G3, South Galaxy G5 и South Galaxy G9 |
|
Режимы «Статика» и «Быстрая статика» 1) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм: - в плане - по высоте |
±2<2,5+0,540-6<D) 2) ±2<5,0+0,540-6<d) 2) |
|
Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» 1) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм: - в плане - по высоте |
±2'(8+b10’6<D+0,6,a) 2) 3) ±2-(15+1-10-6-D+0,6-a) 2) 3) |
|
Режим «Дифференциальные кодовые измерения» 4) Доверительные границы абсолютной погрешности определения координат (при вероятности 0,95), мм: - в плане - по высоте |
±2<250+140-6<D) 2) ±2<500+140-6<D) 2) |
|
1) Диапазон длин базисов до 30 км. 2) где D - измеряемое расстояние, мм. 3) где а - коэффициент от 1 до 60, соответствующий углу наклона аппаратуры в градусах. 4) Диапазон работы режима до 30 км | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
South Galaxy G3 |
South Galaxy G5 |
South Galaxy G9 | |
|
Количество каналов |
1598 |
1760 |
1760 |
|
Принимаемые сигналы: - ГНСС GPS - ГНСС ГЛОНАСС - ГНСС BEIDOU - ГНСС GALILEO - SBAS - IRNSS - QZSS |
L1C/A, L1C, L2P, L2C, L5 L1OF, L2OF B1, B2, B3 E1, E5A, E5B L1C/A L5 L1C/A, L2C, L5 |
L1C/A, L1C, L2P, L2C, L5 L1OF, L2OF, L3OC B1, B2, B3 E1, E5A, E5B, E5AltBOC L1C/A, L5 L5 L1C/A, L1C, L2C, L5, L6 |
L1C/A, L2C, L2P, L5 L1OF, L2OF, L3OC B1, B2, B3 E1, E5A, E5B, E5AltBOC, L1C/A, L5 L5 L1C/A, L2C, L5 |
|
Напряжение источника питания постоянного тока, В: - внешнее питание - извлекаемый аккумулятор |
от 9 до 15 | ||
|
- |
- |
7,4±0,5 | |
|
Масса, кг, не более |
0,79 |
1,35 |
1,30 |
|
Габаритные размеры (диаметр х высота), мм, не более |
130x80 |
165x108 |
154x106 |
|
Диапазон рабочих температур, °С |
от -45 до +65 | ||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на нижнюю панель аппаратуры в виде наклейки.
Комплектность
Таблица 4 - Комплектность аппаратуры
|
Наименование |
Обозначение |
Количество |
|
1 Аппаратура геодезическая спутниковая South Galaxy G в составе: |
1 компл. | |
|
1.1 Блок приемника в составе: |
Galaxy G3 (Galaxy G5 или Galaxy G9) |
1 шт. |
|
1.1.1 Li-Ion батарея 3400 мАч 3) |
BTNF-L7408W |
2 шт. |
|
1.1.2 GSM антенна |
QT0822D |
1 шт. |
|
1.1.3 УКВ антенна |
QT430GTC |
1 шт. |
|
1.2 Пластина для измерения высоты приёмника |
CGP-S01B |
1 шт. |
|
1.3 Переходник на трегер\веху |
LJQ-5/8(AI) |
1 шт. |
|
1.4 Комплект кабелей в составе: | ||
|
1.4.1 кабель Lemo 7 pin-USB 3) |
L7U50 |
1 шт. |
|
1.4.2 кабель Type-C/USB 1) 2) |
1M USB_C |
1 шт. |
|
1.4.3 кабель Type-C/Type-C 1) 2) |
1M Typ-C_C |
1 шт. |
|
1.5 Кейс ударопрочный |
S-S-B2, S-S-B1 |
1 шт. |
|
1.6 Устройство зарядное с адаптером питания от сети 220 В 3) |
CH-SA4012 & RJ-AS120300E999 |
1 шт. |
|
1.7 Адаптер питания USB/220 В 1) 2) |
S045SV2000225 |
1 шт. |
|
1.8 Контроллер 4) |
South H6 |
1 шт. |
|
1.9 ПО «SurvX» 4) |
SurvX |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
1.10 ПО «SurvStar» 4) |
SurvStar |
1 шт. |
|
1.11 ПО «South Geomatics Office» 4) |
SGO |
1 шт. |
|
2 Руководство по эксплуатации |
- |
1 экз. |
|
3 Паспорт |
- |
1 экз. |
|
4 Методика поверки |
- |
1 экз. |
|
1) Только для модификации South Galaxy G3 2) Только для модификации South Galaxy G5 3) Только для модификации South Galaxy G9 4) По заказу потребителя | ||
Сведения о методах измерений
приведены разделах 3 «Работа с приемником» документов «Аппаратура геодезическая спутниковая South Galaxy G3. Руководство по эксплуатации», «Аппаратура геодезическая спутниковая South Galaxy G5. Руководство по эксплуатации» и «Аппаратура геодезическая спутниковая South Galaxy G9. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений».
