Штангенциркули Micron

Назначение

Штангенциркули Micron (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.

Описание

Штангенциркули состоят из штанги со шкалой, подвижной рамки с отсчётным устройством, зажимающего элемента, губок для измерений внешних и внутренних размеров. Штангенциркули модификаций ТТТЦ-I, ШЦК-I, ШЦЦ-I оснащены глубиномером.

Принцип действия штангенциркулей модификаций ШЦ-I, ШЦ-II, ШЦ-III (с отсчётом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка может быть цельно фрезерованной или соединённой винтами (нониусная шкала соединена винтами с рамкой).

Принцип действия штангенциркулей модификаций ШЦК-I (со значением отсчёта по круговой шкале) основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом, расположенным в средней или задней части рамки.

Принцип действия штангенциркулей модификаций ШЦЦ-I, ШЦЦ-II, ШЦЦ-111 (с цифровым отсчётным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Кнопка (ABS) активирует функцию, которая позволяет переключать штангенциркуль из режима абсолютных измерений в режим относительных. Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).

Штангенциркули двусторонние с глубиномером состоят из штанги с основной измерительной шкалой на рабочей поверхности, по которой двигается подвижная рамка, зажимающего элемента, отсчетного устройства, глубиномера, губок с кромочными измерительными поверхностями для измерения внутренних размеров, губок с плоскими измерительными поверхностями для измерения наружных размеров.

Штангенциркули двусторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно, и губок с кромочными измерительными поверхностями для измерения наружных размеров.

Штангенциркули односторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно.

Штангенциркули изготавливаются семи модификаций:

- шц-i - двусторонние с глубиномером со значением отсчёта по нониусу 0,02, 0,05 мм, 0,1 мм, включая следующие типоразмеры: ШЦ-1-100 0,02, ШЦ-1-125 0,02, ШЦ-1-150 0,02, ШЦ-1-160 0,02, ШЦ-1-200 0,02, ШЦ-1-250 0,02, ШЦ-1-300 0,02, ШЦ-1-100 0,05, ШЦ-1-125 0,05, ШЦ-1-150 0,05, ШЦ-1-160 0,05, ШЦ-1-200 0,05, ШЦ-1-250 0,05, ШЦ-1-300 0,05, ШЦ-1-100 0,1, ШЦ-1-125 0,1, ШЦ-1-150 0,1, ШЦ-1-160 0,1, ШЦ-1-200 0,1, ШЦ-1-250 0,1, ШЦ-1-300 0,1;

- ШЦ-11 - двусторонние со значением отсчёта по нониусу 0,02, 0,05 мм, 0,1 мм включая следующие типоразмеры: ШЦ-11-160 0,02, ШЦ-11-200 0,02, ШЦ-11-250 0,02, ШЦ-11-300 0,02, ШЦ-11-400 0,02, ШЦ-11-500 0,02, ШЦ-11-600 0,02, ШЦ-11-630 0,02,

ШЦ-11-800 0,02, ШЦ-11-1000 0,02, ШЦ-11-1250 0,02, ШЦ-11-1500 0,02, ШЦ-11-1600 0,02, ШЦ-11-2000 0,02, ШЦ-11-160 0,05, ШЦ-11-200 0,05, ШЦ-11-250 0,05, ШЦ-11-300

ШЦ-11-400 0,05, ШЦ-11-500 0,05, ШЦ-11-600 0,05, ШЦ-11-630 0,05, ШЦ-11-800

ШЦ-11-1000 0,05, ШЦ-11-1250 0,05, ШЦ-11-1500 0,05, ШЦ-11-1600 0,05, ШЦ-11-2000

ШЦ-11-160 0,1, ШЦ-11-200 0,1, ШЦ-11-250 0,1, ШЦ-11-300 0,1, ШЦ-11-400 0,1, ШЦ-11-500 0,1, ШЦ-11-600 0,1, ШЦ-11-630 0,1, ШЦ-11-800 0,1, ШЦ-11-1000 0,1, ШЦ-11-1250 0,1, ШЦ-11-1500 0,1, ШЦ-11-1600 0,1, ШЦ-11-2000 0,1;

- ШЦ-III - односторонние со значением отсчёта по нониусу 0,05, 0,1 включая следующие типоразмеры: ШЦ-111-160 0,05, ШЦ-111-300 0,05, ШЦ-Ш-400 0,05, ШЦ-111-500 0,05, ШЦ-111-600 0,05, ШЦ-111-630 0,05, ШЦ-Ш-800 0,05, ШЦ-111-1000 0,05, ШЦ-111-1250 0,05, ШЦ-111-1500 0,05, ШЦ-111-1600 0,05, ШЦ-111-2000 0,05, , ШЦ-111-2500 0,05, ШЦ-111-3000 0,05, ШЦ-111-4000 0,05, ШЦ-111-160 0,1, ШЦ-111-300 0,1, ШЦ-Ш-400 0,1, ШЦ-111-500 0,1, ШЦ-111-600 0,1, ШЦ-111-630 0,1, ШЦ-Ш-800 0,1, ШЦ-111-1000 0,1, ШЦ-111-1250 0,1, ШЦ-111-1500 0,1, ШЦ-111-1600 0,1, ШЦ-111-2000 0,1, ШЦ-111-2500 0,1, ШЦ-111-3000 0,1, ШЦ-111-4000 0,1;

- ШЦК-1 - двусторонние с глубиномером с отсчётом по круговой шкале 0,01, 0,02 мм включая следующие типоразмеры: ШЦК-1-125 0,01, ШЦК-1-150 0,01, ШЦК-1-160 0,01, ШЦК-1-200 0,01, ШЦК -1-250 0,01, ШЦК-1-300 0,01, ШЦК-1-125 0,02, ШЦК-1-150 0,02, ШТ ЦК-1-160 0,02, ШЦК-1-200 0,02, ШЦК-1-250 0,02, ШЦК-1-300 0,02;

- ШЦЦ-1 - двусторонние с глубиномером с цифровым отсчетным устройством с шагом дискретности 0,01 включая следующие типоразмеры: ШЦЦ-1-100 0,01, ШЦЦ-1-125 0,01, ШЦЦ-1-150 0,01, ШЦЦ-1-160 0,01, ШЦЦ-1-200 0,01, ШЦЦ-1-250 0,01, ШЦЦ-1-300 0,01;

- ШЦЦ-11 - двусторонние с цифровым отсчетным устройством с шагом дискретности 0,01 включая следующие типоразмеры: ШЦЦ-11-160 0,01, ШЦЦ-11-200 0,01, ШЦЦ-11-250 0,01, ШЦЦ-11-300 0,01, ШЦЦ-11-400 0,01, ШЦЦ-11-500 0,01, ШЦЦ-11-600 0,01, ШЦЦ-11-630 0,01, ШЦЦ-11-800 0,01, ШЦЦ-11-1000 0,01, ШПЦ-П-12-50 0,01, ШЦЦ-11-1500 0,01, ШЦЦ-11-1600 0,01, ШЦЦ-11-2000 0,01;

- ШЦЦ-111 - односторонние с цифровым отсчетным устройством с шагом дискретности 0,01 включая следующие типоразмеры: ШЦЦ-111-300 0,01, ШЦЦ-111-400 0,01,

ШЦЦ-111-4000 0,01.

Подвижная рамка штангенциркулей с цифровым отсчетным устройством может иметь различные варианты исполнения формы и цвета корпуса, не влияющие на метрологические характеристики.

Губки штангенциркулей модификаций ШЦ-11, ШЦ-III, ШЦЦ-II и ШЦЦ-III могут иметь отверстия для облегчения конструкции, не влияющие на метрологические характеристики.

Обозначение модификации штангенциркулей:

- для штангенциркулей модификации ШЦ-1 с диапазоном измерений от 0 до 250 мм и значением отчета по нониусу 0,05 мм:

ШЦ-1-250 0,05

- для штангенциркулей модификации ШЦ-II с диапазоном измерений от 0 до 160 мм и значением отсчета по нониусу 0,05 мм:

ШЦ-11-160 0,05

- для штангенциркулей модификации ШЦ-Ш с диапазоном измерений от 0 до 4000 мм и значением отсчета по нониусу 0,05 мм:

ШЦ-111-4000 0,05

- для штангенциркулей модификации ШЦК-I с диапазоном измерений от 0 до 300 мм и значением отсчета по круговой шкале 0,01 мм:

ШЦК-1-300 0,01

- для штангенциркулей модификации ШЦЦ-I с диапазоном от 0 до 160 мм с шагом дискретности 0,01 мм:

измерений

измерений

ШЦЦ-1-160 0,01

- для штангенциркулей модификации ШЦЦ-II с диапазоном от 0 до 400 мм с шагом дискретности 0,01 мм:

ШЦЦ-11-400 0,01

с диапазоном измерений

- для штангенциркулей модификации ШЦЦ-Ш от 0 до 1250 мм с шагом дискретности 0,01 мм:

ШЦЦ-111-1250 0,01

По заказу потребителя, у штангенциркулей с отсчётом по нониусу на штангу может быть дополнительно нанесена шкала в дюймах, у штангенциркулей с цифровым отсчётным устройством шкала на штангу может не наносится, или наносится в миллиметрах или в миллиметрах и дюймах.

Заводской номер наносится на оборотную поверхность штанги или на не рабочую часть лицевой поверхности штанги в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, в виде гравировки. Общий вид и место нанесения заводского номера представлены на рисунке 19.

Нанесение знака поверки на средство измерений не предусмотрено.

Ali&ron

Штангенциркули выпускаются под товарными знаками jllfQfWff ■ *■ которые наносятся на нерабочую лицевую поверхность штанги, рамку или циферблат круговой шкалы, а так же на футляр.

Пломбирование штангенциркулей не предусмотрено.

Общий вид штангенциркулей представлен на рисунках 1-12, рисунке 15 и

рисунке 18.

Рисунок 1 - Общий вид штангенциркулей модификации ТТТТЦ-Т со шкалой в миллиметрах и с цельно фрезерованной рамкой

Рисунок 2 - Общий вид штангенциркулей модификации ТТ-Т со шкалой в миллиметрах, рамкой, соединённой винтами и дополнительной шкалой на штанге в дюймах

Рисунок 3 - Общий вид штангенциркулей модификации ТТ-Т со шкалой в миллиметрах, рамкой, соединённой винтами и с нанесённым товарным знаком Micron PRO

Рисунок 4 - Общий вид штангенциркулей модификации ШЦ-I со шкалой в миллиметрах и рамкой, соединённой винтами

Рисунок 5 - Общий вид штангенциркулей модификации ШЦ-11 со шкалой в миллиметрах, рамкой, соединённой винтами и стандартным вылетом губок

Рисунок 6 - Общий вид штангенциркулей модификации ШЦ-II со шкалой в миллиметрах, рамкой, соединённой винтами, дополнительной шкалой на штанге в дюймах и увеличенным вылетом губок

Рисунок 7 - Общий вид штангенциркулей модификации ТТТТЦ-Ш со шкалой в миллиметрах, рамкой, соединённой винтами, дополнительной шкалой на штанге в дюймах и стандартным вылетом губок

Рисунок 8 - Общий вид штангенциркулей модификации ШТ Ц-III со шкалой в миллиметрах, рамкой, соединённой винтами, дополнительной шкалой на штанге в дюймах и увеличенным вылетом губок

Рисунок 9 - Общий вид штангенциркулей модификации ТТТТЦ-Ш со шкалой в миллиметрах, рамкой, соединённой винтами, дополнительной шкалой на штанге в дюймах и увеличенным вылетом губок

Рисунок 10 - Общий вид штангенциркулей типа ШЦК-I с круговой шкалой в миллиметрах и расположением стопорного винта в задней части рамки

Рисунок 11 - Общий вид штангенциркулей типа ШЦК-Т с круговой шкалой в миллиметрах и расположением стопорного винта в средней части рамки

Рисунок 12 - Общий вид штангенциркулей модификации ТТТТЦЦ-Т

Рисунок 13 - Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификации ТТТТЦЦ-Т

Рисунок 14 - Варианты исполнения штанги для штангенциркулей модификации ШЦЦ-Т

Рисунок 15 - Общий вид штангенциркулей модификации ТТТЦЦ-ТТ

Рисунок 16 - Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификации ШЦЦ-ТТ

Рисунок 17 - Варианты исполнения штанги для штангенциркулей модификации ШЦЦ-11

Рисунок 18 - Общий вид штангенциркулей модификации ШЦЦ-111

а)

б)

Рисунок 19 - Варианты исполнений штанги и цифрового отсчетного устройства для штангенциркулей модификации ШЦЦ-111

а) варианты исполнения цифрового отсчётного устройства для штангенциркулей модификации ШЦЦ-111;

б) варианты исполнения штанги для штангенциркулей модификации ШЦЦ-111

Место нанесения заводского номера

а)

Рисунок 20 - Общий вид и место нанесения заводского номера на штангенциркули: а) в цифровом формате; б) в буквенно-цифровом формате.

Схемы обозначения губок штангенциркулей приведены на рисунке 20.

а)

в)

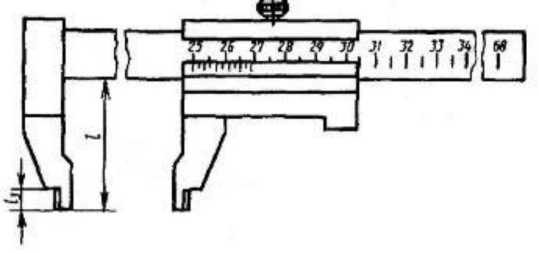

Рисунок 21 - Схемы обозначения губок штангенциркулей модификаций: а) ШЦ-I, ШЦЦ-I, ШЦК-1; б ШЦ-II, ШЦЦ-II; в) ШЦ-III, ШЦЦ-111

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р    50.2.077-2014    конструкция штангенциркулей исключает возможность

несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики штангенциркулей с отсчетом по нониусу

таблицы 1

* Нижний предел диапазона измерений установлен для измерений наружных размеров

Таблица 2 - Метрологические и технические характеристики штангенциркулей с отсчетом по круговой шкале________________________________________________________________

* Нижний предел диапазона измерений установлен для измерений наружных размеров

Таблица 3 - Метрологические и технические характеристики штангенциркулей с цифровым отсчетным устройством

Таблица 4 - Метрологические и технические характеристики, условия эксплуатации

Таблица 5 - Размер сдвинутых до соприкосновения губок с цилиндрическими

Таблица 6 - Длина вылета губок штангенциркулей

Таблица 7 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 8 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 «Порядок работы» Руководства по эксплуатации «Штангенциркули Micron модификаций ШЦ-I, ШЦ-II, ШЦ-Ш, ШЦК-I, ШЦЦ-I, ШЦЦ-II, ШЦЦ-Ш. Руководство по эксплуатации» и разделе 5 «Устройство и принцип работы» документов «Штангенциркули Micron модификации ШЦ-I. Паспорт», «Штангенциркули Micron модификации ШЦ- II. Паспорт», «Штангенциркули Micron модификации ШЦ- III. Паспорт», «Штангенциркули Micron модификации ШЦК-I. Паспорт», «Штангенциркули Micron модификации ШЦЦ- I. Паспорт», «Штангенциркули Micron модификации ШЦЦ- II. Паспорт» «Штангенциркули Micron модификации ШЦЦ- III. Паспорт».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1М0-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия «Штангенциркули Micron» SHANGHAI UNI-STAR TOOLS COMPANY, Китай.
