Трансформаторы напряжения ЗНОМ-35-65
| Номер в ГРСИ РФ: | 912-07 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Производственный комплекс ХК Электрозавод", г.Москва |
Являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, а также для цепей защиты и сигнализации в сетях переменного тока 35 кВ, номинальной частотой 50 Гц, с изолированной нейтралью.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 912-07 |
| Действует | по 15.02.2028 |
| Наименование | Трансформаторы напряжения |
| Модель | ЗНОМ-35-65 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f01e0243-dc2d-55df-e354-43e422f264d9 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 16-517.128-78 |
| Класс СИ | 34.01.02 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 13.03.2013 продлен срок свидетельстваВзамен № 912-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 13.03.2018 |
| Номер сертификата | 29793 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 239 п. 01 от 13.03.201313 от 29.11.07 п.198 |
Производитель / Заявитель
ОАО "Производственный комплекс ХК Электрозавод", г. Москва
Россия
107023, ул.Электрозаводская, 21 тел. (495) 777-82-05, факс 963-11-19, E-mail: info@elektrozavod.ru, pk@elektrozavod.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
1834
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1822 (99%) |
| Неуспешных поверок (СИ непригодно) | 12 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
912-07: Описание типа
2018-00912-07.pdf
|
Скачать | 78.7 КБ | |
|
912-07: Методика поверки
2022-mp00912-07.pdf
|
Скачать | 88 КБ |
Описание типа
Назначение
Трансформаторы напряжения ЗНОМ-35-65 предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, а также для цепей защиты и сигнализации в сетях переменного тока 35 кВ, номинальной частотой 50 Гц, с изолированной нейтралью.
Описание
Конструктивно трансформаторы напряжения 3HOM-35-65 состоят из магнитопровода, выполненного из электротехнической стали; первичных и вторичных обмоток с высоковольтной изоляцией; конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в сварном металлическом баке, заполненном трансформаторным маслом.
Принцип действия трансформаторов напряжения 3HOM-35-65 основан на физическом явлении электромагнитной индукции переменного тока.

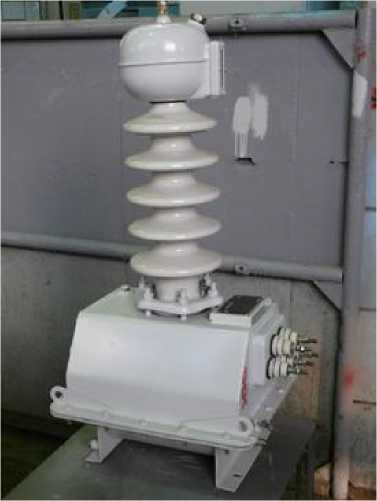

Общий вид трансформаторов напряжения
ЗНОМ-35-65 показан на рисунке 1.
Рисунок 1 - Фотография общего вида трансформаторов напряжения ЗНОМ-35-65
Технические характеристики
Основные метрологические характеристики трансформаторов напряжения ЗНОМ-35-65 указаны в таблице 1.
Таблица 1 - Номинальные напряжения и мощности трансформаторов напряжения ЗНОМ-35-65
|
Номинальное напряжение первичной обмотки, В |
Номинальное напряжение вторичных обмоток, В |
Номинальная мощность вторичных обмоток в классах точности, В-А |
Мощность предельная, В-А | ||||
|
Основной |
Дополнительной |
Основной |
Дополнительной | ||||
|
0,5 |
1,0 |
3,0 |
3,0; 3Р | ||||
|
27500 |
100 |
127 |
150 |
250 |
600 |
600 |
1000 |
|
35000:^3 |
100: Ъ |
100: 3 |
150 |
250 |
600 |
600 |
1000 |
Группа условий эксплуатации в части стойкости к механическим внешним воздействующим факторам - М1 по ГОСТ 17516.1.
Условия транспортирования и хранения:
- в части воздействия механических факторов - С по ГОСТ 23216-78;
- в части воздействия климатических факторов - 8 по ГОСТ 15150-69.
Климатическое исполнение - У1, ХЛ1 и Т1 по ГОСТ 15150-69.
Рабочие условия эксплуатации - по ГОСТ 15543.1-89, при высоте над уровнем моря до
1000м.
Габаритные размеры (длина х ширина х высота), мм;
- 495 х 377 х 955.
Масса, не более:
- 82 кг.
Знак утверждения типа
Знак утверждения типа наносится на трансформатор методом гравирования и на паспорт типографским способом.
Комплектность
В комплект поставки входят:
|
- трансформатор напряжения ЗНОМ-35-65 - паспорт - руководство по эксплуатации |
1 шт. 1 экз. 1 экз. |
Поверка
трансформаторов напряжения ЗНОМ-35-65 осуществляется по ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
Перечень основных средств, применяемых при поверке, указан в таблице 2.
Таблица 2
|
Тип прибора |
Основные метрологические характеристики |
|
Трансформатор напряжения измерительный эталонный |
Номинальное напряжение первичной обмотки, кВ: от 3 до 35 Номинальное напряжение вторичной обмотки, В: 100; 100: ^3 Класс точности: 0,1. |
|
Прибор сравнения |
Пределы допускаемой абсолютной погрешности измерения погрешности напряжения поверяемого трансформатора, %: ± 0,03; Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, угловых мин.: ± 2,5. |
|
Магазин нагрузки трансформаторов напряжения |
Номинальные величины нагрузки, В^А: от 25 до 200. Предел допускаемой основной относительной погрешности, % ± 4. |
|
Магазин нагрузки трансформаторов напряжения |
Номинальные величины нагрузки, В^А: от 25 до 200; Предел допускаемой основной относительной погрешности, % ± 4. |
Сведения о методах измерений
Методы измерений с помощью трансформаторов напряжения ЗНОМ-35-65 указаны в документе «Трансформатор напряжения масляные до 35 кВ включительно. Руководство по эксплуатации БТЛИ.670112.232 РЭ».
Нормативные документы
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
3. ТУ 16-517.128-78 «Трансформатор напряжения серии ЗНОМ и НОМ. Технические условия».
Рекомендации к применению
- осуществление торговли и товарообменных операций.
