Комплекты светофильтров ETL-S
| Номер в ГРСИ РФ: | 91287-24 |
|---|---|
| Категория: | Светофильтры |
| Производитель / заявитель: | ООО "Евротехлаб", г. Санкт- Петербург |
Комплекты светофильтров ETL-S (далее - комплекты) предназначены для воспроизведения и передачи единицы спектрального коэффициента направленного пропускания (СКНП) при поверке, калибровке и испытаниях в целях утверждения типа анализаторов пыли ETL-D и других средств измерений, имеющих аналогичную конструкцию.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 91287-24 |
| Действует | по 07.02.2029 |
| Наименование | Комплекты светофильтров |
| Модель | ETL-S |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e971f64f-1375-348e-31d8-df9db47534f8 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
91287-24: Описание типа
2024-91287-24-1.pdf
|
Скачать | 570.7 КБ | |
|
91287-24: Методика поверки
2024-mp91287-24.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Комплекты светофильтров ETL-S (далее - комплекты) предназначены для воспроизведения и передачи единицы спектрального коэффициента направленного пропускания (СКНП) при поверке, калибровке и испытаниях в целях утверждения типа анализаторов пыли ETL-D и других средств измерений, имеющих аналогичную конструкцию.
Комплекты применяются в качестве рабочего эталона в соответствии
с Государственной поверочной схемой для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утверждённой Приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 27.11.2018 г. № 2517.
Описание
К настоящему типу средств измерений относятся комплекты следующих моделей: ETL-S 100, ETL-S 200, ETL-S 208 и ETL-S 300, различающихся конструктивным исполнением и метрологическими характеристиками.
Принцип действия комплектов основан на ослаблении светового потока за счет поглощения света материалом светофильтра.
Комплекты состоят из трех светофильтров с различными значениями СКНП, держателя светофильтров (для моделей ETL-S 100, ETL-S 200 и ETL-S 208) и транспортировочного кейса. Светофильтры представляют собой плоскопараллельные пластины, изготовленные из стекол с разным светопропусканием и установленные в оправки.
Держатель светофильтров применяется для установки светофильтра в оптический канал анализатора пыли. Ввиду конструктивного исполнения комплекты предназначены для анализаторов пыли ETL-D следующих моделей:
- комплекты модели ETL-S 100 для модели ETL-D 100;
- комплекты модели ETL-S 200 для модели ETL-D 200;
- комплекты модели ETL-S 208 для модели ETL-D 208;
- комплекты модели ETL-S 300 для модели ETL-D 300.
Светофильтры и держатель помещаются в кейс, который предохраняет их от внешних воздействий.
Пломбирование комплектов от несанкционированного доступа не предусмотрено.
Серийный номер наносится типографским способом на маркировочную табличку, расположенную внутри кейса, и на каждый светофильтр в формате заглавных букв «СФ» и шести цифр после дефиса.
Общий вид комплектов представлен на рисунках 1 - 4, светофильтров - на рисунках 5 - 7, маркировочной таблички с местом нанесения серийного номера и знака утверждения типа - на рисунке 8.
Нанесение знака поверки на комплекты не предусмотрено.
Рисунок 1 - Общий вид комплекта модели ETL-S 100
Рисунок 2 - Общий вид комплекта модели ETL-S 200
Рисунок 3 - Общий вид комплекта модели ETL-S 208
Рисунок 4 - Общий вид комплекта модели ETL-S 300
Рисунок 5 - Общий вид светофильтров модели ETL-S 100 и модели ETL-S 200
Рисунок 6 - Общий вид светофильтров модели ETL-S 208
Место нанесения серийного номера на светофильтр
Рисунок 7 - Общий вид светофильтров модели ETL-S 300

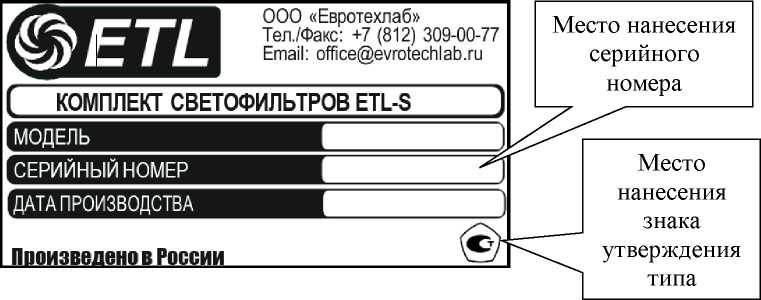

Рисунок 8 - Общий вид маркировочной таблички
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения СКНП, %, для светофильтров модели ETL-S 100 на длине волны 0,650 мкм: - светофильтр № 1 - светофильтр № 2 - светофильтр № 3 |
от 15 до 30 от 35 до 60 от 60 до 80 |
|
Номинальные значения СКНП, %, для светофильтров модели ETL-S 200 на длине волны 0,650 мкм: - светофильтр № 1 - светофильтр № 2 - светофильтр № 3 |
от 15 до 30 от 35 до 60 от 60 до 80 |
|
Номинальные значения СКНП, %, для светофильтров модели ETL-S 208 на длине волны 0,650 мкм: - светофильтр № 1 - светофильтр № 2 - светофильтр № 3 |
от 25 до 35 от 45 до 60 от 75 до 85 |
|
Наименование характеристики |
Значение |
|
Номинальные значения СКНП, %, для светофильтров модели ETL-S 300 на длине волны 0,650 мкм: - светофильтр № 1 - светофильтр № 2 - светофильтр № 3 |
от 20 до 40 от 41 до 60 от 61 до 90 |
|
Пределы допускаемой абсолютной погрешности СКНП, % |
±0,5 |
|
1) Действительное значение СКНП на длине волны 0,650 мкм определяется в процессе поверки для конкретного светофильтра в пределах указанного диапазона значений. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от 0 до +40 |
|
- относительная влажность окружающего воздуха, % |
до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: | |
|
- светофильтр модель ETL-S 100 |
65x20x10 |
|
- светофильтр модель ETL-S 200 |
65x20x10 |
|
- светофильтр модель ETL-S 208 |
55x15x10 |
|
- светофильтр модель ETL-S 300 |
55x25x10 |
|
- комплект в кейсе |
400x600x200 |
|
Масса, г, не более: | |
|
- светофильтр модель ETL-S 100 |
25 |
|
- светофильтр модель ETL-S 200 |
25 |
|
- светофильтр модель ETL-S 208 |
30 |
|
- светофильтр модель ETL-S 300 |
30 |
|
- комплект в кейсе |
3000 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка до отказа, ч, не менее |
80000 |
Знак утверждения типа
наносится типографским способом на маркировочную табличку, расположенную внутри кейса, и на титульный лист паспорта.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Комплект светофильтров в составе: - светофильтр № 1 - светофильтр № 2 - светофильтр № 3 |
ETL-S |
1 шт. 1 шт. 1 шт. |
|
Держатель светофильтров 1) |
- |
1 шт. |
|
Кейс |
- |
1 шт. |
|
Паспорт |
ETL-S ПС |
1 экз. |
|
1)1 Для моделей ETL-S 100, ETL-S 200 и ETL-S 208. | ||
Сведения о методах измерений
приведены в разделе «Правила эксплуатации, хранения и транспортировки» документа «Комплект светофильтров ETL-S. Паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2517;
ТУ 26.70.21-014-60997399-2022 «Комплекты светофильтров ETL-S. Технические условия».
