Тепловизоры S1280
| Номер в ГРСИ РФ: | 91458-24 |
|---|---|
| Категория: | Тепловизоры |
| Производитель / заявитель: | IRAY TECHNOLOGY CO., LTD., Китай |
Тепловизоры S1280 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 91458-24 | ||||||
| Действует | по 28.02.2029 | ||||||
| Наименование | Тепловизоры | ||||||
| Модель | S1280 | ||||||
| Приказы |
№1408 от
10.07.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | b4a33c48-cad6-9fde-8d3f-895ca1355f4d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
IRAY TECHNOLOGY CO., LTD., КИТАЙ, 11, Guiyang street Yantsi Economy and Tecnology Development district, Yantai Shandong P.R.
Поверка
| Методика поверки / информация о поверке |
МП-813-2025 Государственная система обеспечения единства измерений. Тепловизоры S1280. Методика поверки
(с 10.07.2025)
МП-720/09-2023 Государственная система обеспечения единства измерений. Тепловизоры S1280. Методика поверки
(по 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
91458-24: Описание типа
2024-91458-24.pdf
|
Скачать | 344.4 КБ | |
|
91458-24: Методика поверки
2024-mp91458-24.pdf
Файл устарел
|
Скачать | 2.5 MБ | |
|
91458-24: Описание типа
2025-91458-24.pdf
|
Скачать | 441.3 КБ | |
|
91458-24: Методика поверки
МП-813-2025
2025-mp91458-24.pdf
|
Скачать | 882.4 КБ | |
|
91458-24: Методика поверки
МП-720/09-2023
2024-mp91458-24-1.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Тепловизоры S1280 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Конструктивно тепловизоры состоят из экрана, объектива, матрицы, элементов управления, электронной системы, устройства хранения информации. Излучение на матрице фокусирует объектив, а электроника обрабатывает полученные данные.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной печати на информационную табличку (этикетку) в виде буквенно-цифрового обозначения.
Общий вид тепловизоров представлен на рисунке 2. Место нанесения заводского номера представлено на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Место нанесения заводского номера

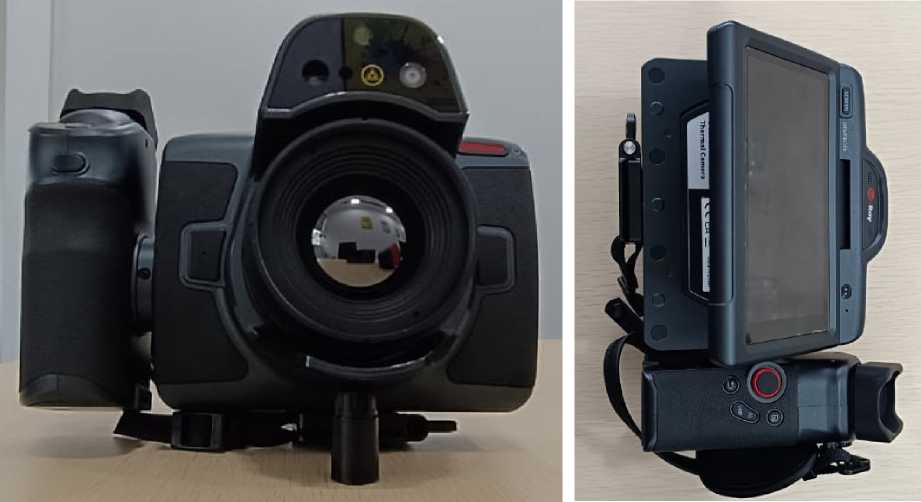

Рисунок 2 - Общий вид тепловизоров
Пломбирование тепловизоров не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО. ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора, и недоступно для внешней модификации.
ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Уровень защиты программного обеспечения - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже1.0.1036М+г0-аае6с78 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -20 до +800 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, в диапазоне от - 20 до +100 °С включ., °С |
±2 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2 |
|
Углы поля зрения, градус по горизонталихградус по вертикали |
25°х20° |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициент излучаемой способности (изменяемый) |
от 0,3 до 1,0 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
140 |
|
- ширина |
210 |
|
- высота |
115 |
|
Масса, кг, не более |
1,7 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -25 до +45 |
|
- относительная влажность, %, не более |
85 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84 до 106 |
|
(от 630 до 795) |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
80000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор |
S1280 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Методы испытаний и контроля» документа РЭ «Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры» (Часть 3);
Стандарт предприятия IRAY TECHNOLOGY CO., LTD.
