Преобразователи температуры измерительные многозонные цифровые ИПТМЦ-22
| Номер в ГРСИ РФ: | 91495-24 |
|---|---|
| Производитель / заявитель: | ООО "Марлин-Юг", г. Севастополь |
Преобразователи температуры измерительные многозонные цифровые ИПТМЦ-22 (далее - преобразователи температуры или ИПТМЦ-22) предназначены для измерений температуры различных сред в процессе проведения термометрического мониторинга, в т.ч. и в составе термопрофилемеров для измерений вертикального распределения температуры водных слоев морской среды и др.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 91495-24 |
| Наименование | Преобразователи температуры измерительные многозонные цифровые |
| Модель | ИПТМЦ-22 |
| Срок свидетельства (Или заводской номер) | 05.03.2029 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Марлин-Юг" (ООО "Марлин-Юг"), г. Севастополь
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год; 4 года - для исполнения ИПТМЦ-22-А-Б-ММГ |
| Зарегистрировано поверок | 93 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 93 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 91495-24: Описание типа | Скачать | 291.3 КБ | |
| 91495-24: Методика поверки | Скачать | 2.9 MБ |
Описание типа
Назначение
Преобразователи температуры измерительные многозонные цифровые ИПТМЦ-22 (далее - преобразователи температуры или ИПТМЦ-22) предназначены для измерений температуры различных сред в процессе проведения термометрического мониторинга, в т.ч. и в составе термопрофилемеров для измерений вертикального распределения температуры водных слоев морской среды и др.
Описание
Принцип действия ИПТМЦ-22 основан на преобразовании температуры, воздействующей на чувствительные элементы первичных преобразователей температуры (датчики температуры), в выходной цифровой сигнал с последующей передачей значений на модуль сопряжения с персональным компьютером (МСИПТ) или иное внешнее устройство с согласованно сконфигурированным интерфейсом (внешние контроллеры, терминалы сбора и передачи данных и т.д.). Сопряжение ИПТМЦ-22 с внешними устройствами (кроме МСИПТ) на физическом и информационном уровнях выполняется по дополнительной документации, разработанной изготовителем по согласованию с потребителем. Внешние устройства должны обеспечивать электропитание ИПТМЦ-22 стабилизированным напряжением 3,3 В постоянного тока, поддерживать асинхронный последовательный интерфейс 9600 8N1 и программный протокол SMAART.

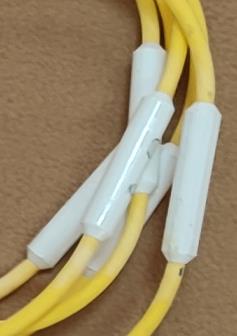

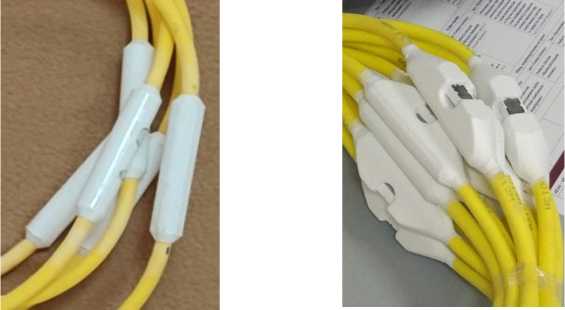

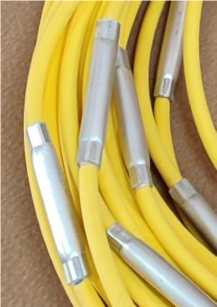

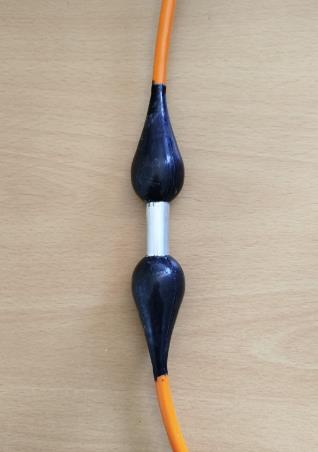

В состав ИПТМЦ-22 входят полупроводниковые датчики температуры с индивидуальной градуировкой, интегрированные в многозонный кабель связи с соединителем (типа LP-20-J09PE или другим, в соответствии с заказом) для подключения к МСИПТ или иному внешнему устройству. Датчики температуры конструктивно выполнены в герметичных неразборных корпусах.
МСИПТ предназначен для согласования интерфейса ИПТМЦ-22 с USB-интерфейсом персонального компьютера (ПК) при помощи специального программного обеспечения и обеспечения электропитанием ИПТМЦ-22. МСИПТ выполнен в металлическом корпусе, на котором установлены соединители (разъемы) для подключения кабеля связи ИПТМЦ-22, кабеля связи с USB-интерфейсом ПК, тумблер включения/выключения и светодиодный индикатор режимов работы. Внутри корпуса МСИПТ размещены микроконтроллер с микропрограммой, размещаемой во встроенной флэш-памяти программ, и элементы, обеспечивающие автономное электропитание ИПТМЦ-22 стабилизированным напряжением постоянного тока.
Преобразователи температуры изготавливаются в двух исполнениях, имеющих следующие обозначения: ИПТМЦ-22-А-Б и ИПТМЦ-22-А-Б-ММГ, где:
- «А» - длина кабеля связи в сантиметрах;
- «Б» - цифровое обозначение количества датчиков температуры в кабеле
(расположение датчиков в кабеле - по согласованию с потребителем);
- «ММГ» - дополнительная кодировка преобразователей температуры, предназначенных для измерений и мониторинга температуры грунтов, в том числе и многолетнемерзлых.
Исполнения ИПТМЦ-22 различаются только значением допускаемой абсолютной погрешности.

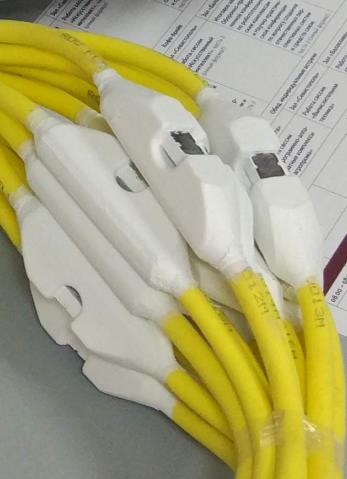

Заводской номер ИПТМЦ-22 в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку, прикрепляемую на оболочку кабеля вблизи соединителя. Индивидуальный заводской номер каждого датчика температуры в составе многозонного кабеля наносится на наклейку, прикрепляемую непосредственно к корпусу самого датчика.
Конструкция ИПТМЦ-22 не предусматривает нанесения знака поверки на средство измерений.

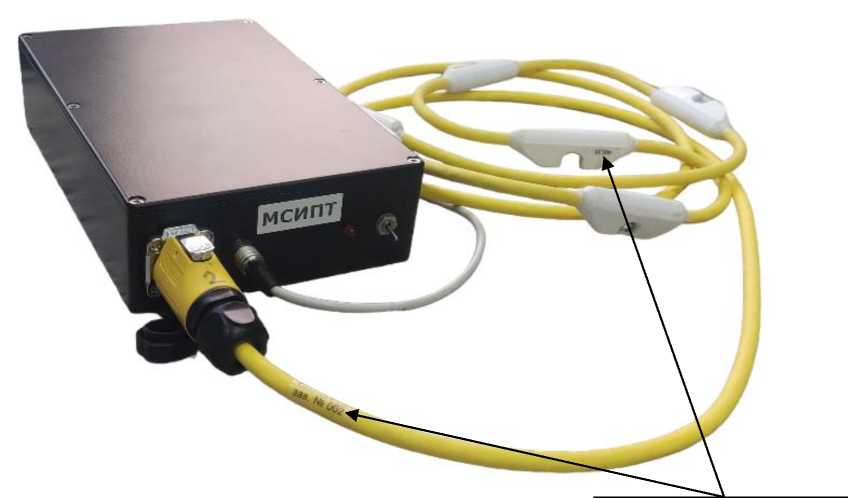

Фотография общего вида ИПТМЦ-22 с подключенным МСИПТ и с указанием мест нанесений заводских номеров приведена на рисунке 1.
Цветовая гамма многозонного кабеля связи ИПТМЦ-22 может быть изменена по решению предприятия-изготовителя в одностороннем порядке.
Места нанесения заводских номеров
Рисунок 1 - Общий вид ИПТМЦ-22 с подключенным МСИПТ и с указанием мест нанесений заводских номеров
Пломбирование ИПТМЦ-22 не предусмотрено.
Область применения ИПТМЦ-22 - гидрометеорология, геокриология и геотехнический мониторинг, геотермия, гляциология и охрана окружающей среды.
Программное обеспечение
Программное обеспечение (ПО) ИПТМЦ-22 состоит из встроенной и автономной частей ПО модуля сопряжения ИПТМЦ-22 с персональным компьютером. Датчики температуры, входящие в состав ИПТМЦ-22, не содержат встроенного изменяемого ПО.
Встроенная часть ПО модуля сопряжения ИПТМЦ-22 осуществляет считывание данных с датчиков температуры и их ретрансляцию на персональный компьютер.
Встроенная часть ПО размещается во флэш-памяти программ микроконтроллера МСИПТ и не является метрологически значимой. Метрологически значимой является только автономная часть ПО «Thermo_IPT.exe». Данное ПО является исполняемой программой для персонального компьютера и содержит информацию (в виде отдельных файлов) о коэффициентах индивидуальных характеристик преобразования датчиков, входящих в состав ИПТМЦ-22. При помощи данной программы происходит преобразование выходного информативного параметра датчика в значение измеряемой температуры, а также данное ПО предназначено для отображения результатов измерений и записи принятой МСИПТ информации с помощью персонального компьютера. Пользовательский интерфейс программы позволяет задавать количество отсчетов при измерениях, производить расчет математического ожидания и СКО результатов измерений, сохранять отчет в виде отдельного файла и т.д. Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений -«низкий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные автономной части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Thermo IPT.exe |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.0 |
|
Цифровой идентификатор программного обеспечения |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -40 до +50 |
|
Пределы допускаемой абсолютной погрешности для датчиков температуры ИПТМЦ-22-А-Б, °С (в зависимости от поддиапазона измерений температуры): - в диапазоне от -40 до -10 °С не включ. - в диапазоне от -10 до -3 °С не включ. - в диапазоне от -3 до +35 °С включ. - в диапазоне св. +35 до +50 °С |
±(0,1+0,01-(|t| - 10)) ±0,10 ±0,05 ±0,10 |
|
Пределы допускаемой абсолютной погрешности для датчиков температуры ИПТМЦ-22-А-Б-ММГ, °С (в зависимости от поддиапазона измерений температуры): - в диапазоне от -40 до -10 °С не включ. - в диапазоне от -10 до +50 °С |
±(0,1+0,01-(|t| - 10)) ±0,10 |
|
Примечание: |t| - абсолютное значение измеряемой температуры, °С, без учета знака | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество датчиков температуры в кабеле, шт. |
от 1 до 32 |
|
Расстояние между датчиками в кабеле, м |
в соответствии с заказом |
|
Цена единицы наименьшего разряда выходного кода, °С |
0,002 |
|
Время проведения единичного измерения (одновременно по всем датчикам), с, не более |
1 |
|
Дискретность передачи данных, с, не более |
3 |
|
Длина кабеля, м, не более |
100 |
|
Диаметр кабеля, мм, не более |
8 |
|
Наименование характеристики |
Значение |
|
Масса 1 м кабеля (без балласта и датчиков), кг, не более |
0,05 |
|
Габаритные размеры датчика, мм |
75x24x16 |
|
Масса датчика, кг, не более |
0,03 |
|
Габаритные размеры МСИПТ, мм |
240x144x55 |
|
Масса МСИПТ, г, не более |
800 |
|
Напряжение питания постоянного тока, В |
от 3,2 до 3,4 |
|
Рабочие условия эксплуатации кабеля с датчиками: - температура окружающей среды, °С - относительная влажность воздуха, % |
от -40 до +50 до 100 |
|
Рабочие условия эксплуатации МСИПТ: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +35 80 |
|
Показатели надежности: - средняя наработка до отказа, ч, не менее - средний срок службы, лет, не менее |
80000 5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь температуры измерительный многозонный цифровой |
ИПТМЦ-22 |
1 шт. |
|
Модуль сопряжения с персональным компьютером |
МСИПТ |
1 шт.(*) |
|
Кабель связи с USB-интерфейсом ПК |
- |
1 шт.(*) |
|
Накопитель флэш-диск с ПО «Thermo IPT.exe» |
- |
1 шт.(*) |
|
Руководство по эксплуатации и паспорт |
МРДЛ.416431.011РЭ |
1 экз. |
|
Примечание: ( ) - поставляется по согласованию с потребителем. | ||
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» документа МРДЛ.416431.011РЭ «Преобразователь температуры измерительный многозонный цифровой ИПТМЦ-22. Руководство по эксплуатации и паспорт».
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 25358-2020 Грунты. Метод полевого определения температуры;
РД 52.17.925-2023 Руководство по организации и осуществлению государственного фонового мониторинга состояния многолетней мерзлоты на государственной наблюдательной сети;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
МРДЛ.416431.011ТУ «Преобразователь температуры измерительный многозонный цифровой ИПТМЦ-22. Технические условия».
