Трансформаторы тока опорные
| Номер в ГРСИ РФ: | 91526-24 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
Трансформаторы тока опорные (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 91526-24 |
| Наименование | Трансформаторы тока опорные |
| Срок свидетельства (Или заводской номер) | 05.03.2029 |
Производитель / Заявитель
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Зарегистрировано поверок | 81 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 81 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 91526-24: Описание типа | Скачать | 271.2 КБ | |
| 91526-24: Методика поверки | Скачать | 4.9 MБ |
Описание типа
Назначение
Трансформаторы тока опорные (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание
Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений. Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации. Трансформаторы с переключением коэффициента трансформации имеют перемычки на выводах первичной обмотки либо ответвления вторичных обмоток. Трансформаторы могут быть выполнены с несколькими вторичными обмотками, предназначенными для защиты и/или измерения. Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.
Трансформаторы имеют ряд модификаций - ТОЛ, ТОЛК, ТЛК, отличающихся значениями номинальных напряжений, первичным током, габаритными размерами, массой.
В конструкции трансформаторов предусмотрены детали для пломбирования, предназначенные для механической защиты от несанкционированного доступа к вторичным измерительным обмоткам.
На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.
Маркировка выводов первичной и вторичных обмоток: рельефная, выполненная компаундом при заливке трансформаторов в форму или на липкой аппликации.
Структура обозначения трансформаторов приведена в таблице 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки или методом термотрансферной печати на табличку трансформаторов.
Знак поверки на средство измерений наносится в виде оттиска поверительного клейма, так же знак поверки наносится в паспорт.
Трансформаторы имеют литую изоляцию и крепятся на опорную поверхность.
Общий вид трансформаторов, таблички, места нанесения заводского номера, места нанесения знака утверждения типа, места пломбировки и места нанесения знака поверки представлены на рисунке 1.
Таблица 1 - Структура условного обозначения трансформаторов тока ТОЛ, ТОЛК, ТЛК
ТХХХ - Х Х -Х-Х - Х/ Х - Х / Х ХХ
|Климатическое исполнение и категория размещения по ГОСТ 15150
Номинальный вторичный ток (при наличии у трансформатора нескольких вторичных токов указывают все значения через тире или дробь)
Номинальный первичный ток (при наличии у трансформатора нескольких первичных токов указывают все значения через тире или дробь)
Класс точности (при наличии у ------------------------трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)
Конструктивный вариант _________________________________ исполнения модификации, обозначается арабскими или римскими цифрами или буквами через точку или тире
_____________________________________Категория в зависимости от длины пути утечки внешней изоляции
------------------------------------------Номинальное напряжение, кВ
Наименование модификации
Место нанесения
А)
Место нанесения
знака утверждения типа
В)
Место нанесения
заводского номера
Место нанесения
знака поверки
Место пломбировки
Место нанесения
заводского номера
Место нанесения
знака поверки
Место пломбировки
знака утверждения типа
Б)
Г)

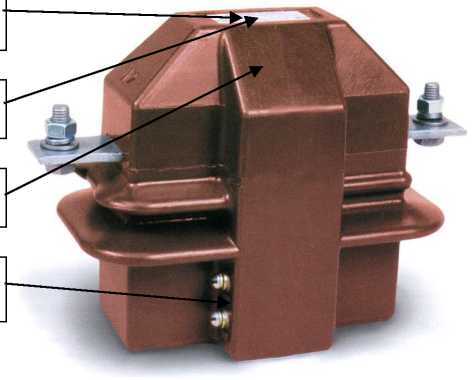

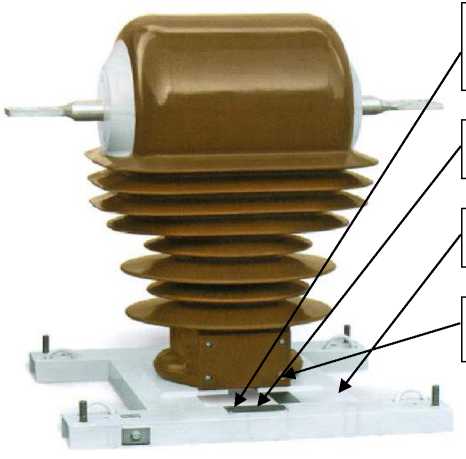

Рисунок 1 - Общий вид трансформаторов тока опорных:
А) ТОЛ-10; Б) ТЛК; В) ТОЛ-35; Г) ТОЛК
Технические характеристики
Таблица 2 - Метрологические характеристики__________________________________________
|
Наименование параметра |
Значение характеристик для модификаций | ||
|
ТОЛК |
ТОЛ |
ТЛК | |
|
Номинальное напряжение, кВ |
от 6 до 11 |
от 10 до 35 |
от 10 до 35 |
|
Номинальный первичный ток, А |
от 5 до 6000 | ||
|
Номинальный вторичный ток, А |
1; 2; 5 | ||
|
Класс точности вторичных обмоток для измерений по ГОСТ 7746 -2015 |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 | ||
|
Класс точности вторичных обмоток для защиты - по ГОСТ 7746 - 2015 - по ГОСТ Р МЭК 61869 - 2 - 2015 |
5Р;10Р 5PR; 10PR; PX; PXR | ||
|
Номинальная вторичная нагрузка, В^А |
от 1 до 100 | ||
|
Номинальная предельная кратность вторичной обмотки для защиты |
от 2 до 50 | ||
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений |
от 2 до 30 | ||
|
Нижний предел вторичной нагрузки, В^А, для трансформаторов классов точности 0,2S; 0,2; 0,5S |
1 | ||
|
Примечания 1 Требуемые параметры оговариваются при заказе. 2 Согласно ГОСТ 7746 - 2015 для конкретного трансформатора, если одно из значений номинальной нагрузки является стандартным для одного класса точности, то для другого класса точности, допускается значение нагрузки, не являющейся стандартным значением. 3 Согласно ГОСТ 7746-2015 для трансформаторов с расширенным диапазоном первичного тока погрешности при токе 150 % и 200 % номинального первичного тока не выходят из пределов допускаемых погрешностей для 120 % номинального первичного тока. 4 Номинальное напряжение 11 кВ - только для трансформаторов, предназначенных для поставок на экспорт. 5 Конкретные значения метрологических характеристик для каждой модификации трансформатора указываются в паспорте. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг |
от 7 до 180 |
|
Габаритные размеры, мм - длина - ширина - высота |
от 150 до 850 от 100 до 700 от 150 до 1200 |
|
Температура воздуха при эксплуатации, °C |
от -60 до +60 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
4,0 • 106 |
Знак утверждения типа
наносится на табличку технических данных методом термотрансферной печати, методом рельефного изображения на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Трансформатор тока опорный |
- |
1 |
|
Руководство по эксплуатации |
1ГГ.768.000 РЭ 1ГГ.671 213.001 РЭ 1ГГ.671 213.009 РЭ 1ГГ.671 213.010 РЭ 1ГГ.671 213.012 РЭ 1ГГ.671 213.013 РЭ 1ГГ.671 213.015 РЭ 1ГГ.671 213.016 РЭ 1ГГ.671 213.017 РЭ 1ГГ.671 213.019 РЭ 1ГГ.671 213.021 РЭ 1ГГ.671 213.022 РЭ 1ГГ.671 213.023 РЭ 1ГГ.671 213.027 РЭ 1ГГ.671 213.031 РЭ ДЕНР.671213.049 РЭ |
1 |
|
Паспорт |
ДЕНР.671213.038 ПС ДЕНР.671213.039 ПС ДЕНР.671213.037 ПС 1ГГ.671 213.010 ПС ДЕНР.671213.040 ПС ДЕНР.671213.041 ПС ДЕНР.671213.042 ПС ДЕНР.671213.043 ПС 1ГГ.671 213.017 ПС 1ГГ.671 213.019 ПС ДЕНР.671213.044 ПС ДЕНР.671213.045 ПС ДЕНР.671213.046 ПС ДЕНР.671213.047 ПС ДЕНР.671213.048 ПС ДЕНР.671213.049 ПС |
1 |
|
Детали для пломбирования обмоток для измерений, комплект |
- |
по количеству обмоток |
|
Копии свидетельства, описания типа средств измерений и декларации о соответствии (по требованию заказчика) |
- |
1 |
|
Примечания 1 Для трансформаторов, с выводами вторичных обмоток из гибкого многожильного провода, детали для пломбирования вторичных обмоток для измерений в комплект поставки не входят. | ||
Сведения о методах измерений
раздел 11 «Методика измерений» руководств по эксплуатации 1ГГ.768.000 РЭ; 1ГГ.671 213.001 РЭ; 1ГГ.671 213.009 РЭ; 1ГГ.671 213.010 РЭ; 1ГГ.671 213.012 РЭ; 1ГГ.671 213.013 РЭ; 1ГГ.671 213.015 РЭ; 1ГГ.671 213.016 РЭ; 1ГГ.671 213.017 РЭ; 1ГГ.671 213.019 РЭ; 1ГГ.671 213.021 РЭ; 1ГГ.671 213.022 РЭ; 1ГГ.671 213.023 РЭ; 1ГГ.671 213.027 РЭ; 1ГГ.671 213.031 РЭ;
ДЕНР.671213.049 РЭ
Нормативные документы
ГОСТ 7746-2015«Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Технические условия ТУ 16-2011 ОГГ.671 210.001 ТУ. «Трансформаторы тока
опорные ТОЛ, ТОП, ТОЛК, ТЛК».
