Уровнемеры переносные электронные INSOL 907
| Номер в ГРСИ РФ: | 91753-24 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "ИНСОЛ", г.Уфа |
Уровнемеры переносные электронные INSOL 907 предназначены для измерений уровня нефти (нефтепродуктов), уровня границы раздела нефть (нефтепродукт)/вода, температуры среды в резервуарах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 91753-24 |
| Наименование | Уровнемеры переносные электронные |
| Модель | INSOL 907 |
| Срок свидетельства (Или заводской номер) | 28.03.2029 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ИНСОЛ" (ООО "ИНСОЛ"), г. Уфа
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 29.12.2024 |
Поверители
Скачать
| 91753-24: Описание типа | Скачать | 352.3 КБ | |
| 91753-24: Методика поверки | Скачать | 2.5 MБ |
Описание типа
Назначение
Уровнемеры переносные электронные INSOL 907 (далее - уровнемеры) предназначены для измерений уровня нефти (нефтепродуктов), уровня границы раздела нефть (нефтепродукт)/вода, температуры среды в резервуарах.
Описание
Уровнемер состоит из многофункционального датчика, измерительной ленты, электронного блока и корпуса. Многофункциональный датчик состоит из двух емкостных преобразователей и датчика температуры. Внутри измерительной ленты размещены изолированные проводники, по которым осуществляется питание и передача сигналов между электронным блоком и многофункциональным датчиком. Уровнемер имеет стопор и механизм очистки измерительной ленты от грязи.
Принцип действия уровнемеров при измерении уровня нефти (нефтепродуктов), уровня границы раздела нефть (нефтепродукт)/вода основан на измерении расстояния с помощью измерительной ленты, на конце которой расположен многофункциональный датчик.
Уровень нефти (нефтепродуктов) детектируется с помощью пары емкостных преобразователей, расположенных внизу многофункционального датчика, а уровень границы раздела нефть (нефтепродукт)/вода - по соотношению показаний верхнего и нижнего емкостных преобразователей многофункционального датчика.
Принцип действия датчика температуры основан на изменении сопротивления. Измеренное значение температуры среды отображается на дисплее уровнемера.
В зависимости от того, в какой среде находится многофункциональный датчик уровнемера электронный блок выдает звуковой сигнал различной частоты.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки, на маркировочную табличку, расположенную на корпусе уровнемеров.
Пломбирование уровнемеров осуществляется предприятием-изготовителем с помощью разрушающейся пломбы-наклейки, устанавливаемой на указатель шкалы измерительной ленты уровнемера.
Нанесение знака поверки на уровнемеры не предусмотрено.

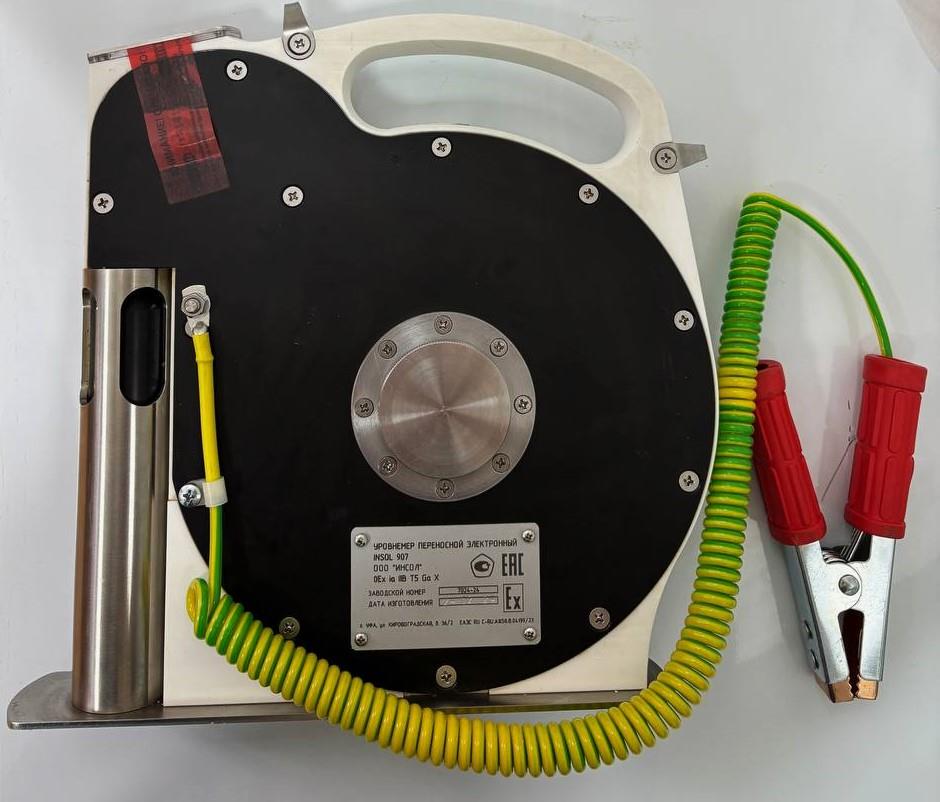

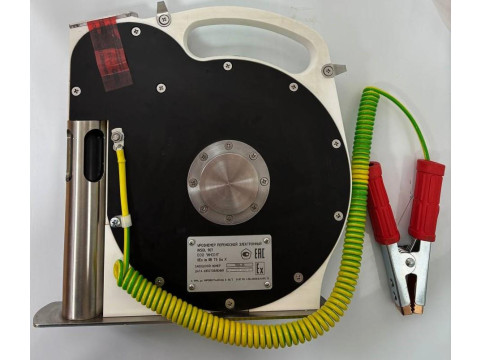

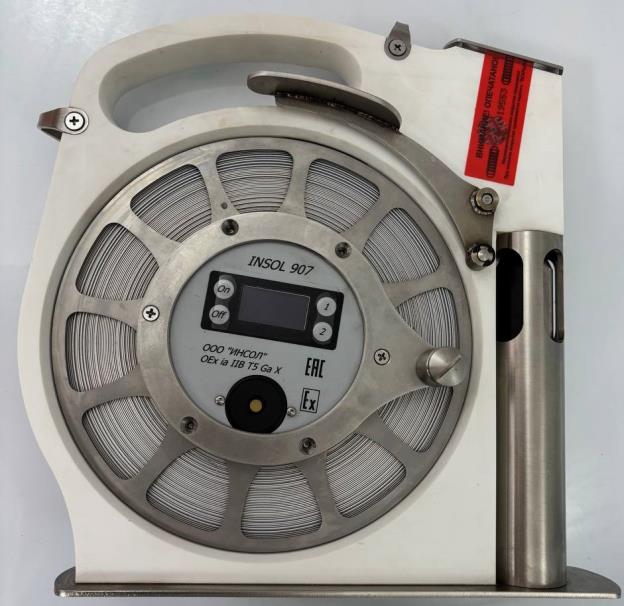

Рисунок 1 - Общий вид уровнемеров
Рисунок 2 - Схема пломбировки уровнемеров
Место установки пломбы предприятия-изготовителя
Рисунок 3 - Общий вид (схема) маркировочной таблички
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО выполняет обработку информации от многофункционального датчика, отображения на дисплее измеренных значений температуры, формирования звуковых сигналов. ПО устанавливается в уровнемеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО |
2.ХХ* |
|
Цифровой идентификатор ПО (CRC-32) |
— |
|
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня нефти (нефтепродуктов), уровня границы раздела нефть (нефтепродукт)/вода 1), м |
от 0,004 до 15; от 0,004 до 25 |
|
Пределы допускаемой абсолютной погрешности измерений уровня нефти (нефтепродуктов), уровня границы раздела нефть (нефтепродукт)/вода, мм |
±(2+0,05<L) |
|
Диапазон измерений температуры, °С |
от -40 до +90 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 |
|
1) Фактические значения указываются в паспорте. Примечание — Принято следующее обозначение: L — число полных и неполных метров по показаниям уровнемера. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -20 до +50 |
|
- относительная влажность окружающей среды, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
450 |
|
- ширина |
350 |
|
- высота |
160 |
|
Масса, кг, не более |
6 |
|
Средний срок службы, лет |
14 |
|
Наработка на отказ, ч, не менее |
90000 |
|
Маркировка взрывозащиты |
0Ex ia IIB T5 Ga X |
Знак утверждения типа
наносится на маркировочную табличку методом шелкографии и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Уровнемер переносной электронный |
INSOL 907 |
1 |
|
Руководство по эксплуатации |
!ЫВ0Ь.907.01.РЭ |
1 |
|
Паспорт |
INS0L.907.01.nC |
1 |
|
Футляр |
— |
1 |
|
Батарейка |
LS14250 |
1 |
Сведения о методах измерений
приведены в разделе 1.2 «Технические характеристики и описание работы» руководства по эксплуатации INSOL.907.01.РЭ.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-007-06157257-2022 Уровнемеры переносные электронные INSOL 907.
Технические условия.
