Дата-логгеры портативные В7
| Номер в ГРСИ РФ: | 91932-24 |
|---|---|
| Производитель / заявитель: | ООО "Восток-7", г.Москва |
Дата-логгеры портативные В7 (далее по тексту - логгеры) предназначены для измерений температуры окружающей среды при хранении и транспортировке различной продукции, а также для измерений относительной влажности воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 91932-24 |
| Наименование | Дата-логгеры портативные |
| Модель | В7 |
| Срок свидетельства (Или заводской номер) | 22.04.2029 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года; 1 год (при поверке канала измерений относительной влажности) |
| Зарегистрировано поверок | 23 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 23 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 91932-24: Описание типа | Скачать | 579.6 КБ | |
| 91932-24: Методика поверки | Скачать | 4.1 MБ |
Описание типа
Назначение
Дата-логгеры портативные В7 (далее по тексту - логгеры) предназначены для измерений температуры окружающей среды при хранении и транспортировке различной продукции, а также для измерений относительной влажности воздуха.
Описание
Принцип действия логгеров основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных или выносных первичных преобразователей (датчиков) температуры и относительной влажности.
Каждый логгер является устройством многократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру и относительную влажность (модель В7-1365, Tagplus TH-B7, AtlasLog 30 TH-B7) в течение заданных интервала регистрации и длительности записи. Считывание информации, накопленной в памяти устройств, происходит в формате PDF-отчёта, формируемого автоматически при подключении к компьютеру без использования дополнительного ПО. Логгеры позволяют установить пороговые значения, при нарушении которых выдаётся информационный сигнал.
Дата-логгеры портативные В7 изготавливаются следующих моделей: В7-1365, В7-1366, Tagplus-T-B7, Tagplus-TH-B7, AtlasLog-UIT-B7, AtlasLog-30-B7, AtlasLog 30 TH-B7, AtlasLog-60-B7, AtlasLog-90-B7, AtlasLog-200-B7. Модели логгеров различаются друг от друга по метрологическим и техническим характеристикам.
Логгеры моделей В7-1365, В7-1366, Tagplus-T-B7, Tagplus-TH-B7, AtlasLog B7, AtlasLog-UIT-B7 конструктивно выполнены в виде компактного моноблока из поликарбоната со встроенным датчиком температуры, встроенным датчиком относительной влажности (В7-1365, Tagplus TH-B7), имеют ЖК-дисплей с отображением измеряемой температуры и относительной влажности (в зависимости от модели), а также дополнительной информации. В корпус логгеров
встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру.
Логгеры моделей AtlasLog-30-B7, AtlasLog 30 TH-B7, AtlasLog-90-B7, AtlasLog-200-B7 конструктивно выполнены в виде компактного моноблока из поликарбоната со внешним датчиком температуры, встроенным датчиком относительной влажности (только для модели AtlasLog 30 TH-B7), имеют ЖК-дисплей с отображением измеряемой температуры и относительной влажности (в зависимости от модели), а также дополнительной информации. В корпус логгеров встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру.
Цветовая гамма этикеток логгеров может быть изменена по решению Изготовителя в одностороннем порядке.

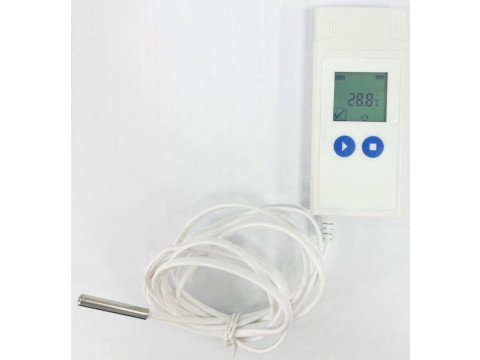

На рисунках 1-6 представлены фотографии общего вида логгеров.
Рисунок 1 - Общий вид дата-логгеров портативных В7 моделей В7-1365, В7-1366
Рисунок 2 - Общий вид дата-логгеров портативных В7 моделей Tagplus-T-B7, Tagplus-TH-B7
Atlas Log-IUT-B7
Temperature data logger
Measurement range:
-85°C~70*C
Protection Class: IP65 iiiiiHiHiiHii
£ C€
www.vostok-7.ru
Рисунок 3 - Общий вид дата-логгеров портативных В7 модели AtlasLog-UIT-B7
Рисунок 4 - Общий вид дата-логгеров портативных В7 моделей AtlasLog-30-B7, AtlasLog-30-TH-B7
Рисунок 5 - Общий вид дата-логгеров портативных В7 моделей AtlasLog-60-B7, AtlasLog-90-B7

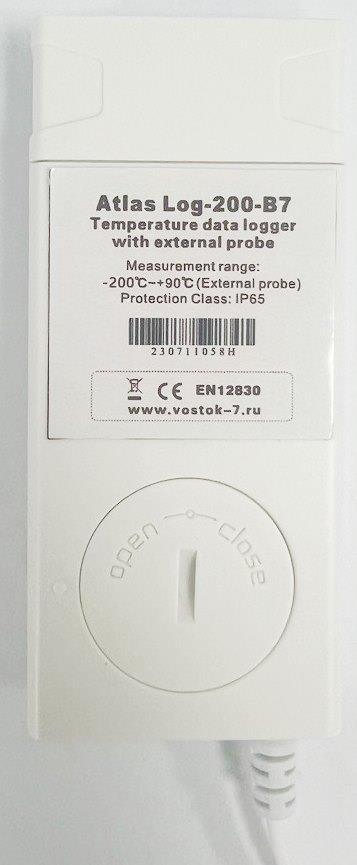

Рисунок 6 - Общий вид дата-логгеров портативных В7 модели AtlasLog-200-B7
Пломбирование логгеров не предусмотрено. Заводской номер в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпусе логгера. Конструкция логгеров не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение
Программное обеспечение (ПО) логгеров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в логгеры на предприятии-изготовителе во время производственного цикла. Метрологические характеристики логгеров нормированы с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО дата-логгеров портативных В7
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономное (внешнее) ПО Freshliance Tools применяется для настройки таких параметров логгеров, как: количество пороговых значений, период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт). Первичная настройка параметров по умолчанию осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю, дальнейшая настройка осуществляется потребителем самостоятельно.
Технические характеристики
Метрологические и основные технические характеристики дата-логгеров портативных В7 приведены в таблицах 2-6.
Таблица 2 - Метрологические и основные технические характеристики дата-логгеров портативных В7 моделей В7-1365, В7-1366
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
В7-1365 |
В7-1366 | |
|
Диапазон измерений температуры, °C |
от -30 до +80 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 | |
|
Диапазон измерений (показаний) относительной влажности, % |
от 5 до 95 (от 0 до 100) |
- |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +30 °С включ.) |
±3,0 |
- |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды св. +30 до +70 °С) |
±5,0 |
- |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 | |
|
Разрешающая способность (при измерении и регистрации относительной влажности), % |
0,1 | |
|
Программируемый интервал между измерениями, мин(1) |
от 1 до 1440 | |
|
Напряжение питания постоянного тока, В |
3,6 | |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
126х28х22 | |
|
Масса, г, не более |
49 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до +80 95 (без конденсации) | |
|
Объем памяти, записей, не более |
32 256 |
61 440 |
|
Средний срок службы, лет, не менее |
5 | |
|
Примечание: (1) минимальный шаг программирования интервала между измерениями - 1 мин. | ||
Таблица 3 - Метрологические и основные технические характеристики дата-логгеров портативных В7 моделей Tagplus-T-B7, Tagplus-TH-B7
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
Tagplus-TH-B7 |
Tagplus-T-B7 | |
|
Диапазон измерений температуры, °C |
от -30 до +70 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 (в диапазоне от -20 до +40 °C вкл.) ±1,0 (в остальном диапазоне) | |
|
Диапазон измерений (показаний) относительной влажности, % |
от 5 до 95 (от 0 до 100) |
- |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +30 °С включ.) |
±3,0 |
- |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды св. +30 до +70 °С) |
±5,0 |
- |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 | |
|
Разрешающая способность (при измерении и регистрации относительной влажности), % |
0,1 | |
|
Программируемый интервал между измерениями, мин(1) |
от 1 до 1440 | |
|
Напряжение питания постоянного тока, В |
3,0 | |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
82х39х13,5 | |
|
Масса, г, не более |
29,3 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до +70 95 (без конденсации) | |
|
Объем памяти, записей, не более |
35 000 | |
|
Средний срок службы, лет, не менее |
5 | |
Примечание:
(1) минимальный шаг программирования интервала между измерениями - 1 мин.
Таблица 4 - Метрологические и основные технические характеристики дата-логгеров портативных В7 модели AtlasLog-UIT-B7
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -90 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 (в диапазоне от -30 до +70 °C вкл.) ±1,0 (в остальном диапазоне) |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 |
|
Программируемый интервал между измерениями, мин(1) |
от 1 до 1440 |
|
Напряжение питания постоянного тока, В |
3,6 |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
96x44x15 |
|
Масса, г, не более |
67 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -90 до +70 95 (без конденсации) |
|
Объем памяти, записей, не более |
35 000 |
|
Средний срок службы, лет, не менее |
5 |
|
Примечание: (1) минимальный шаг программирования интервала между измерениями - 1 мин. | |
Таблица 5 - Метрологические и основные технические характеристики дата-логгеров портативных В7 моделей AtlasLog-30-B7, AtlasLog-30-TH-B7
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
AtlasLog-30-B7 |
AtlasLog 30 TH-B7 | |
|
Диапазон измерений температуры, °C |
от -30 до +70 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 | |
|
Диапазон измерений (показаний) относительной влажности, % |
- |
от 5 до 95 (от 0 до 100) |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +30 °С включ.) |
- |
±3,0 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды св. +30 до +70 °С) |
- |
±5,0 |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 | |
|
Разрешающая способность (при измерении и регистрации относительной влажности), % |
0,1 | |
|
Программируемый интервал между измерениями, мин(1) |
от 1 до 1440 | |
|
Напряжение питания постоянного тока, В |
3,0 | |
|
Габаритные размеры корпуса логгера (длина х высота х ширина), мм, не более |
96x44x15 | |
|
Длина измерительной (монтажной) части внешнего датчика температуры, мм |
30 | |
|
Диаметр измерительной (монтажной) части внешнего датчика температуры, мм |
6 | |
|
Длина соединительного кабеля внешнего датчика температуры, мм, не более |
2000 | |
|
Масса, г, не более |
67 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до +70 95 (без конденсации) | |
|
Объем памяти, записей, не более |
35 000 |
|
Средний срок службы, лет, не менее |
5 |
|
Примечание: (1) минимальный шаг программирования интервала между измерениями - 1 мин. | |
Таблица 6 - Метрологические и основные технические характеристики дата-логгеров портативных В7 моделей AtlasLog-60-B7, AtlasLog-90-B7, AtlasLog-200-B7
|
Наименование характеристики |
Значение (в зависимости от модели) | ||
|
AtlasLog-60-B7 |
AtlasLog-90-B7 |
AtlasLog-200-B7 | |
|
Диапазон измерений температуры, °C |
от -60 до +200 |
от -90 до +200 |
от -196 до +90 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±2,5 (в диапазоне от -196 до -150 °C вкл.) ±2,0 (в диапазоне св. -150 до -90 °C вкл.) ±1,0 (св. -90 до -30 °C вкл. и св. +70 °C) ±0,5 (в диапазоне от -30 до +70 °C вкл.) | ||
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 | ||
|
Программируемый интервал между измерениями, мин(1) |
от 1 до 1440 | ||
|
Напряжение питания постоянного тока, В |
3,0 | ||
|
Габаритные размеры корпуса логгера (длина х высота х ширина), мм, не более |
96x44x15 | ||
|
Длина измерительной (монтажной) части внешнего датчика температуры, мм |
30 | ||
|
Диаметр измерительной (монтажной) части внешнего датчика температуры, мм |
6 | ||
|
Длина соединительного кабеля внешнего датчика температуры, мм, не более |
2000 | ||
|
Масса, г, не более |
67 | ||
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до +70 95 (без конденсации) | ||
|
Объем памяти, записей, не более |
35 000 | ||
|
Средний срок службы, лет, не менее |
5 | ||
Примечание:
(1) минимальный шаг программирования интервала между измерениями - 1 мин.
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дата-логгер портативный |
В7 (обозначение модели - в соответствии с заказом) |
В соответствии с заказом (минимальное количество 1 шт.) |
|
Руководство по эксплуатации на дата-логгеры портативные В7 |
- |
1 экз.(*) |
|
Примечания: (*)- доступно для свободного скачивания на сайте www.vostok-7.ru | ||
Сведения о методах измерений
приведены в разделе 4 Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 26.51.51-004-7717734230-2023 Логгеры портативные В7. Технические условия.
