Счетчики воды универсальные СВУ

Назначение

Счётчики воды универсальные СВУ (далее - счетчики) предназначены для измерения объема питьевой воды по СанПиН 2.1.3684-21, воды в тепловых сетях и системах теплоснабжения в жилых домах, а также в промышленных зданиях при учетных операциях.

Описание

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему протекающей жидкости. Вращение крыльчатки через магнитную полумуфту передается на масштабирующий редуктор с индикаторным устройством. По показаниям индикатора определяют объем воды, прошедшей через счетчик, выраженный в м3.

Счетчики состоят из проточной части и счетной части, которые соединены поворотным узлом. В проточной части установлена крыльчатка с магнитной муфтой. Счетная часть изолирована от проточной части и состоит из корпуса и счетного устройства. Поворотный узел соединяет проточную и счетную части счетчика, а также обеспечивает возможность поворота счетной части вокруг своей оси.

Поток воды подается в корпус счетчика, поступает в измерительную полость, внутри которой установлена крыльчатка. Вода, пройдя зону вращения крыльчатки, поступает в выходной патрубок. Передача вращения крыльчатки в счетный механизм осуществляется при помощи магнитной связи.

Индикаторное устройство имеет ролики, а также стрелочные указатели для отображения измеренного объема в м3. На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика.

В счетчиках с удаленным считыванием сигнала на одном из колес редуктора установлен магнит, прохождение которого над герконом обеспечивает его замыкание.

При замыкании контактов геркона в цепи протекает ток, фиксируемый внешним счетчиком импульсов.

Электрическая цепь удаленного считывания сигнала выполнена в двух вариантах: первый - геркон включен в параллельно-последовательный резистивный делитель (цепь Намур), второй - чистые контакты геркона (цепь Геркон).

Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Счетчики выпускаются под торговым знаком «ЗОЛОТНИК» в исполнениях: СВУ15, СВУ20, СВУ25, которые отличаются друг от друга внешним видом, габаритными размерами и характеристиками.

Код варианта исполнения счетчика образуется на основании следующих обозначений:

СВУ-ХХ.ХХХ.Х. ХХ. X. ХХ. ХХХХ

I-----ОЕМ товарный знак на шильде при

его наличии: ZLT - Золотник

------------- исполнения удаленного считывания: 00 - без считывания

01G- 1 литр Геркон

10G- 10 литров. Геркон

01N- 1 литр Намур

10N- 10 литров Намур ---------------- материал корпуса расходомерной

камеры:

P - полимерный, L - латунный

------------------- Исполнение роликов:

W-белые ролики, основной шрифт черный, доп. шрифт красный WR-Основные ролики белые. Доп. ролики красные. Шрифт черный BR-Основные ролики черные. Доп. ролики красные. Шрифт белый

----------------------- Количество стрелок долей:

1 - одна стрелка; 2 - две стрелки -------------------------Условный диаметр и установочная

длина

D080 - 15 мм; D110 - 15мм; Е130 - 20 мм; F160 - 25мм.

----------------------------- Исполнение:

15 - Ду 15мм; 20 - Ду 20мм; 25 - Ду25 мм

--------------------------------- Тип счетчика:

СВУ- счетчик воды универсальный.

Защита от несанкционированного доступа к внутренним элементам счетчиков и средствам регулировки может обеспечиваться неразборной конструкцией или защитным кольцом, с помощью которого счетный механизм крепится к корпусу (проточной части). Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения пломбы.

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Заводские номера счетчиков наносятся на лицевую поверхность счетного механизма в цифровом формате методом лазерной гравировки или типографским способом в соответствии с рисунком 3.

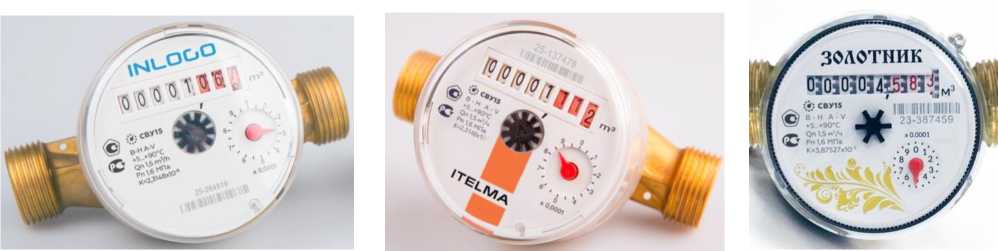

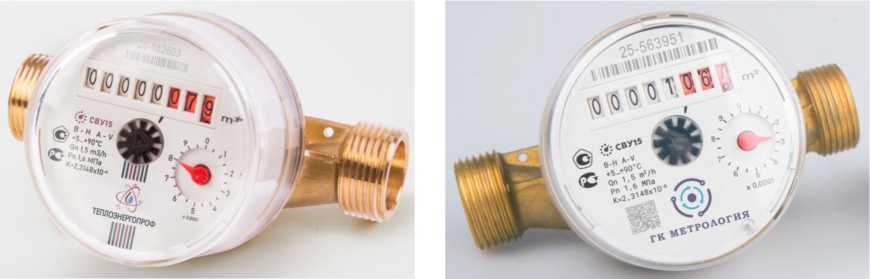

Рисунок 1- Общий вид, счетчики воды универсальные СВУ15, СВУ20, СВУ25

Места пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Место нанесения знака утверждения типа

Рп 1.6 МПа К=ЗД7527х!

Место нанесения заводского номера.

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера

Технические характеристики

Таблица 1- Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель счетного механизма методом гравировки или типографским способом в соответствии с рисунком 3, и на титульный лист паспорта типографским способом.

Комплектность

Таблица 3- Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4 «Устройство и принцип работы», паспорта на Счётчики воды универсальные СВУ.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 4213-010-17331698-2023 «Счётчики воды универсальные СВУ. Технические условия».
