Расходомеры многофазные РВГ-1
| Номер в ГРСИ РФ: | 92205-24 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Новосибирский Научно-технический центр" (ООО "ННТЦ"), г. Новосибирск |
Расходомеры многофазные РВГ-1 (далее - МФР) предназначены для непрерывных автоматизированных измерений массового расхода и массы скважинной жидкости, массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, а также для непрерывных автоматизированных измерений объема и объемного расхода попутного нефтяного газа, приведенного к стандартным условиям.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 92205-24 | ||||||
| Действует | по 30.05.2029 | ||||||
| Наименование | Расходомеры многофазные | ||||||
| Модель | РВГ-1 | ||||||
| Модификации |
«РВГ-1»-[A]-[B]-[C]-[D], где: А - внутренний диаметр горловины трубы Вентури при температуре +20°С, d20, указанный с точностью до 0,01 мм; В - относительный диаметр отверстия трубы Вентури, β, указанный с точностью до 0,01; С - количество спектрометров рентгеновского и гамма- излучения со сцинтилляционным детектором; D - номинальная длина кабельной линии между блоком измерительным и системой сбора и обработки данных |
||||||
| Приказы |
№1149 от
11.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 541f569d-03d9-68c8-527c-d9af00dc3ba3 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ННТЦ», РОССИЯ, 630090, г. Новосибирск, ул. Кутателадзе, зд. 4Г
Поверка
| Методика поверки / информация о поверке |
МП 1602-9-2024 ГСИ. Расходомеры многофазные РВГ-1. Методика поверки
МП 1602-9- 2024 с изм. №1 ГСИ. Расходомеры многофазные РВГ-1. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к МП 1602-9- 2024
(с 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
92205-24: Описание типа
2024-92205-24-1.pdf
Файл устарел
|
Скачать | 528.1 КБ | |
|
92205-24: Методика поверки
2024-mp92205-24.pdf
Файл устарел
|
Скачать | 2.5 MБ | |
|
92205-24: Методика поверки
МП 1602-9-2024
2024-mp92205-24-1.pdf
Файл устарел
|
Скачать | 2.5 MБ | |
|
92205-24: Описание типа
2024-92205-24.pdf
|
Скачать | 528.1 КБ | |
|
92205-24: Описание типа
2026-92205-24.pdf
|
Скачать | 358.9 КБ | |
|
92205-24: Методика поверки
МП 1602-9-2024
2024-mp92205-24-2.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Расходомеры многофазные РВГ-1 (далее - МФР) предназначены для непрерывных автоматизированных измерений массового расхода и массы скважинной жидкости, массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, а также для непрерывных автоматизированных измерений объема и объемного расхода попутного нефтяного газа, приведенного к стандартным условиям.
Описание
В МФР реализован бессепарационный прямой метод динамических измерений.
МФР состоит из следующих функциональных блоков:
- блок измерительный, состоящий из трубы Вентури, первичного измерительного преобразователя разности давления, первичного измерительного преобразователя абсолютного давления;
- первичный измерительный преобразователь температуры;
- система сбора и обработки данных;
- аккумуляторная батарея;
- трубопроводный блок с комплектом кабелей;
- источник ионизирующего излучения;
- рентгенопрозрачные окна;
- один или два спектрометра рентгеновского и гамма-излучения.
Система обработки и сбора данных предназначена для математической обработки информации, поступающей в цифровом виде от первичных измерительных преобразователей и спектрометров, и включает в себя источник питания постоянного тока, барьеры искрозащиты, преобразователи интерфейсов и электронную вычислительную машину (далее - ЭВМ) в промышленном исполнении.
Структура записи условного обозначения МФР: «PBr—1»-[A]-[B]-[C]-[D], в котором позиции ([A]-[D]) представляют шифр исполнения и принимают значения, указанные в таблице 1.
Таблица 1 - Расшифровка обозначения исполнений МФР
|
Позиция |
Значение |
Расшифровка |
|
A |
от 20,00 до 187,50 мм |
внутренний диаметр горловины трубы Вентури при температуре +20°С, d20, указанный с точностью до 0,01 мм |
|
B |
от 0,40 до 0,75 |
относительный диаметр отверстия трубы Вентури, в, указанный с точностью до 0,01 |
Продолжение таблицы 1
|
Позиция |
Значение |
Расшифровка |
|
C |
1 или 2 |
количество спектрометров рентгеновского и гамма-излучения со сцинтилляционным детектором |
|
D |
от 2 до 25 м |
номинальная длина кабельной линии между блоком измерительным и системой сбора и обработки данных |
а)

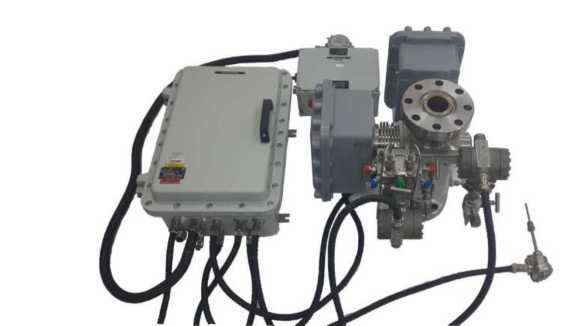

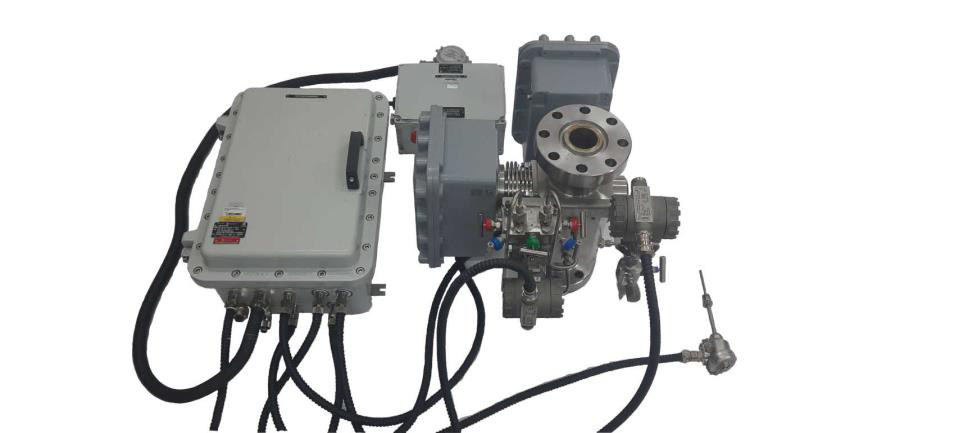

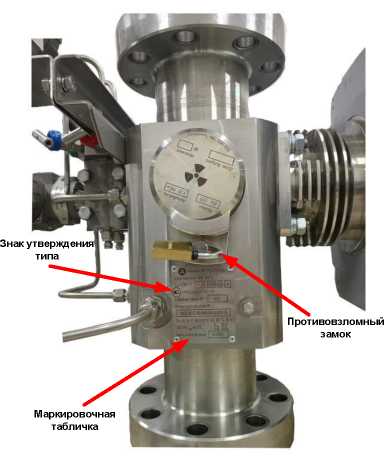

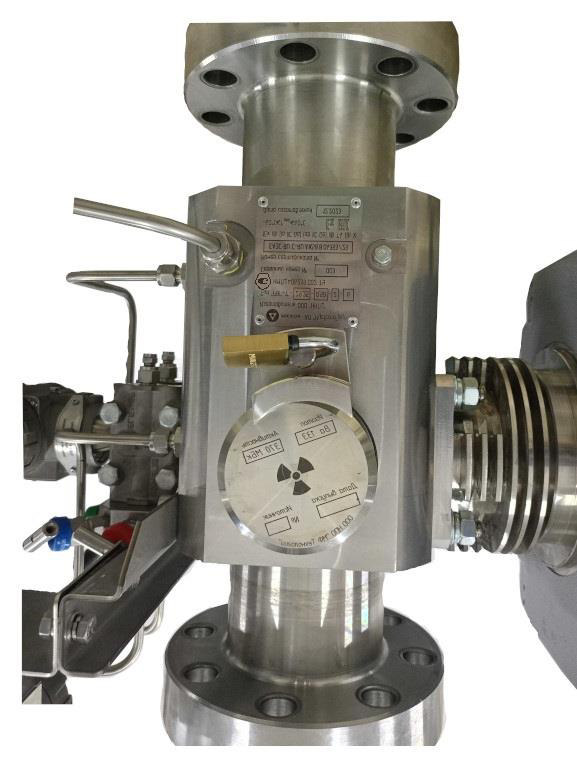

Рисунок 1 - Внешний вид МФР а) МФР в сборе; б) маркировочная табличка и противовзломный замок
а)
б)
Место пломбирования
Место пломбирования
б)

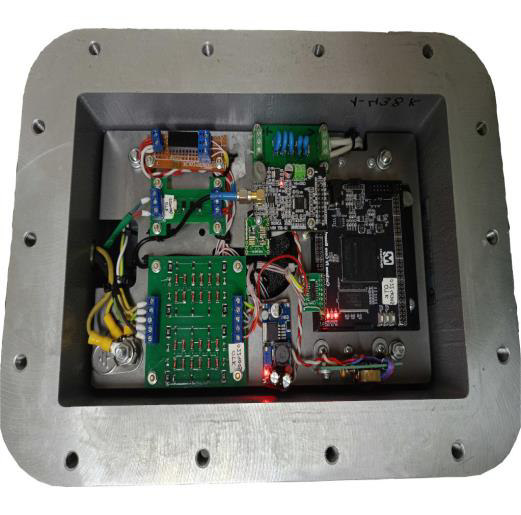

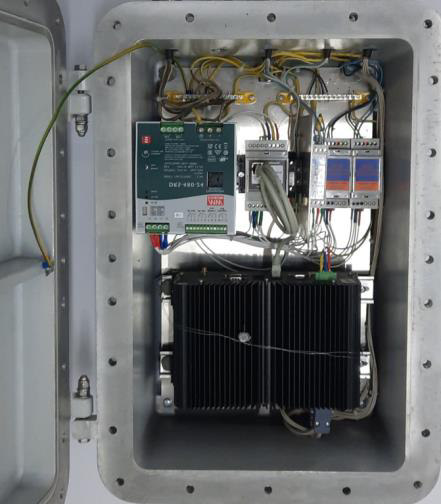

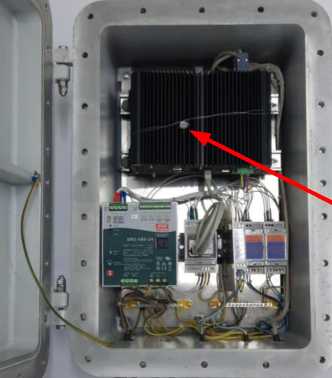

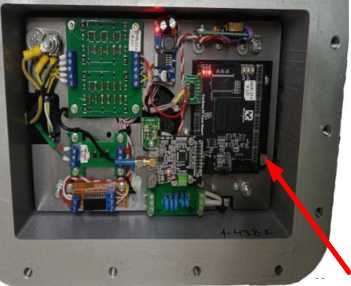

Рисунок 2 - Места пломбирования МФР а) пломба на плате аналого-цифрового преобразования спектрометра; б) пломба на ЭВМ
Заводской номер указывается в паспорте МФР типографским способом и на маркировочной табличке методом лазерной гравировки или ударным методом. Формат
нанесения заводского номера - цифровой. Маркировочная табличка закрепляется на наружной поверхности трубы Вентури блока измерительного МФР.
МФР и некоторые его компоненты опломбированы предприятием-изготовителем. На рисунке 1 приведены фотографии внешнего вида МФР. На рисунке 2 приведены места пломбирования МФР.
Программное обеспечение
Программное обеспечение (ПО) МФР реализовано в ЭВМ, входящем в состав МФР, и обеспечивает реализацию функций МФР. Метрологические характеристики МФР нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО МФР
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RU.HMTU,.00200-02 Комплекс программный РВГ-1 v.2 |
|
Номер версии (идентификационный номер) ПО |
2.1.Х, где Х - номер версии метрологически незначимой части ПО |
|
Цифровой идентификатор ПО |
не применяется* |
|
* - исполняемый код недоступен для чтения и модификации | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики МФР приведены в таблицах 3 и 4, показатели надежности приведены в таблице 5.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объема и объемного расхода попутного нефтяного газа, приведенного к стандартным условиям*, м3/ч |
от 2000 до 70000 |
|
Диапазон измерений массы и массового расхода скважинной жидкости*, т/ч |
от 0,01 до 2500,00 |
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости, %, не более |
±2,5 |
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, %, при содержании объемной доли воды в скважинной жидкости: - от 0 до 70 % - от 70 % до 95 %** - св. 95 % |
±6,0 ±15,0 не нормируется |
|
Пределы допускаемой относительной погрешности измерений объема и объемного расхода попутного нефтяного газа, приведенного к стандартным условиям, % |
±5,0 |
|
Примечания: * - рассчитывается по ГОСТ 8.586.4 в зависимости от параметров трубы Вентури, указано минимальное и максимальное значение для всей линейки МФР; * * - при GVF не более 95 % | |
|
Таблица 4 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Нефтегазоводяная смесь (скважинная жидкость) |
|
Режим работы |
непрерывный круглосуточный |
|
Вязкость скважинной жидкости в пластовых условиях, мПа^с, не более |
200 |
|
Диапазон температуры рабочей среды, °С |
от +5 до +70 |
|
Диапазон абсолютного давления рабочей среды, МПа |
от 0,08 до 16,0 |
|
Диапазон измерений объемной доли газа в измеряемой среде в рабочих условиях (GVF), % |
от 0 до 99,5 |
|
Диапазон измерений объемной доли воды в жидкой фазе измеряемой среды (WLR), % |
от 0 до 100 |
|
Условия эксплуатации - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -60 до +40 от 30 до 95 от 84 до 106,7 |
|
Габаритные размеры (дхшхв), мм, не более - трубопроводный блок (без учета комплекта кабелей) - шкаф системы сбора и обработки данных |
1200x1200x1200 600x600x700 |
|
Масса, кг, не более - МФР в сборке - измерительный блок в сборке - шкаф системы сбора и обработки данных - комплект кабелей |
440 350 70 40 |
|
Потребляемая мощность, Вт, не более |
240 |
|
Степень защиты от внешних воздействий по ГОСТ 142542015, не ниже |
IP65 |
|
Климатическое исполнение по ГОСТ 15150-69 |
ХЛ1 |
|
Маркировка взрывозащиты |
1Ех db [ia IIC Ga] [sb IIC Gb] II B T4 Gb X |
|
Таблица 5 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Коэффициент технического исполнения, Кти, не менее |
0,95 |
|
Средняя наработка на отказ, То, ч, не более |
20000 |
|
Среднее время восстановления, Тв, ч, не более |
120 |
|
Средний ресурс до капитального ремонта, Тср.р, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на металлические таблички, укрепленные на корпусе МФР, методом лазерной гравировки или ударным методом, а также типографским или иным способом на титульных листах руководства по эксплуатации и паспорта.
Комплектность
Комплектность МФР приведена в таблице 6.
Таблица 6 - Комплектность МФР
|
Наименование |
Обозначение |
Количество |
|
Расходомеры многофазные |
РВГ-1 |
1 шт. |
|
Комплект эксплуатационных документов: - руководство по эксплуатации «Расходомеры многофазные РВГ-1»; - паспорт «Расходомеры многофазные РВГ-1» |
НМТЦ.406239.002 РЭ НМТЦ.406239.002 ПС |
1 шт. 1 шт. |
Сведения о методах измерений
приведены в документе НМТЦ.406239.002 РЭ «Расходомеры многофазные РВГ-1. Руководство по эксплуатации (раздел 2 «Использование по назначению»).
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.2.1, п. 6.5)
ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»
ЛПС 01-09-2023 «Локальная поверочная схема для средств измерений массы и объема жидкости и газа в многофазном потоке, массового и объемного расходов жидкости и газа в многофазном потоке, объемной доли жидкости и газа в многофазном потоке» с Изменением № 2
НМТЦ.406239.002 ТУ (ТУ 26.51.52-002-38794215-2022) «Расходомеры многофазные РВГ-1. Технические условия» с изменениями № 1 от 01.07.2025 г., № 2 от 12.01.2026 г.
