Счетчики газа ТАКТ
| Номер в ГРСИ РФ: | 92217-24 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО Завод "РаДан", г.Екатеринбург |
Счетчики газа ТАКТ (далее по тексту - счетчик) предназначены для измерения объема природного и сжиженного углеводородного газа в газопроводах низкого давления (до 5 кПа) при учёте потребления газа для обеспечения коммунально-бытовых нужд граждан.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 92217-24 |
| Наименование | Счетчики газа |
| Модель | ТАКТ |
| Срок свидетельства (Или заводской номер) | 30.05.2029 |
Производитель / Заявитель
Общество с ограниченной ответственностью Завод "РаДан" (ООО Завод "РаДан"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Актуальность информации | 30.06.2024 |
Поверители
Скачать
| 92217-24: Описание типа | Скачать | 627.3 КБ | |
| 92217-24: Методика поверки | Скачать | 3.5 MБ |
Описание типа
Назначение
Счетчики газа ТАКТ (далее по тексту - счетчик) предназначены для измерения объема природного и сжиженного углеводородного газа в газопроводах низкого давления (до 5 кПа) при учёте потребления газа для обеспечения коммунально-бытовых нужд граждан.
Описание
Принцип действия счетчика основан на измерении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и измеряемому объему.
Счетчики изготавливаются в модификациях ТАКТ GX, ТАКТ GX GSM, ТАКТ GX GSM ВА, ТАКТ GX GSM ВП, ТАКТ GX GSM ВП ВА, ТАКТ GX RS-485, ТАКТ GX RS-232.
Конструктивно счетчик состоит из мерного тракта и корпуса, соединенных винтами. В корпусе имеются два отделения: отделение измерений и отделение интерфейса. Каждое отделение закрывается своей крышкой и пломбируется пломбой с эмблемой изготовителя. Корпус изготовлен из АБС-пластика, цвет пластика может различаться.
Отделение измерений счетчика состоит из корпуса, крышки и платы. Отделения интерфейса каждого исполнения счетчика отличаются друг от друга в зависимости от встроенного адаптера.
В мерном тракте располагаются два пьезокерамических преобразователя (ПП), преобразователь температуры в защитной металлической гильзе, два зеркала и два струевыпрямителя. ПП запрессованы в отсеки мерного тракта. Эскиз мерного тракта приведен
на рисунке 1.
Рисунок 1 - Эскиз мерного тракта
Заводской номер в цифровом формате наносится методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса счетчика. Предусмотрено нанесение знака поверки на счетчик в виде оттиска.
Общий вид счетчиков всех модификаций приведен на рисунках 2-6. Места пломбировки, нанесения заводского номера, знака утверждения типа представлены на рисунке 2 и идентичны для всех модификаций.
Место нанесения знака утверждения
UUUUUUUU.50I
!2 !.ЗкРа
;ста пломбировки
ЙВ'С
Место нанесения заводского номера
Пломба поверителя в виде оттиска

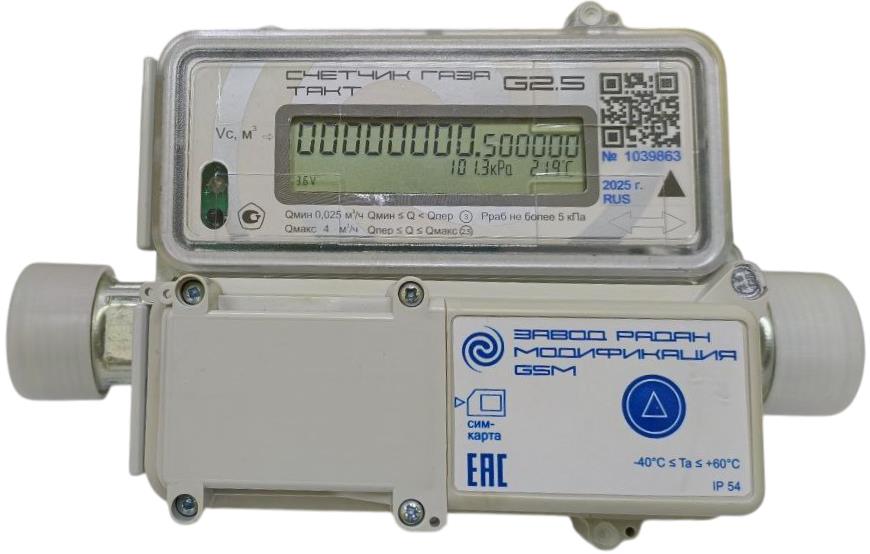

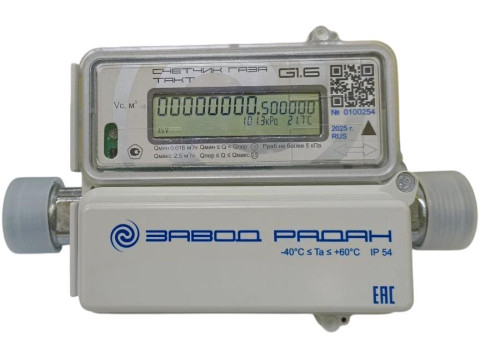

Рисунок 2 - Общий вид счетчика модификации ТАКТ GX, ТАКТ GX GSM

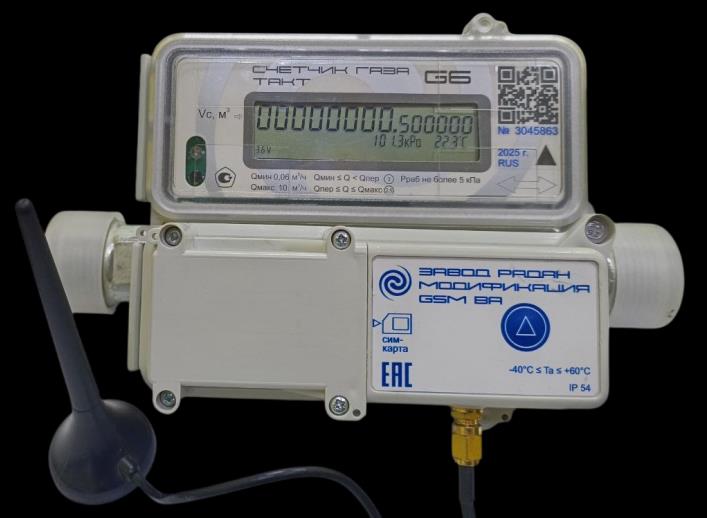

Рисунок 3 - Общий вид счетчика модификации ТАКТ GX GSM ВА

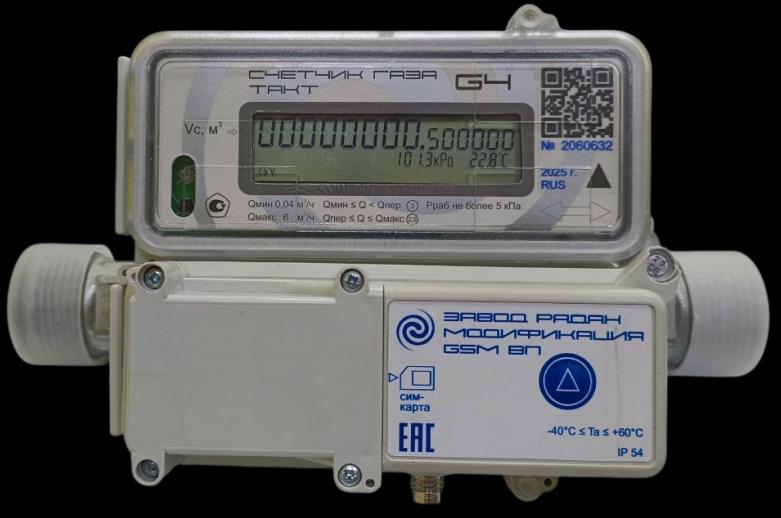

Рисунок 4 - Общий вид счетчика модификации ТАКТ GX GSM ВП

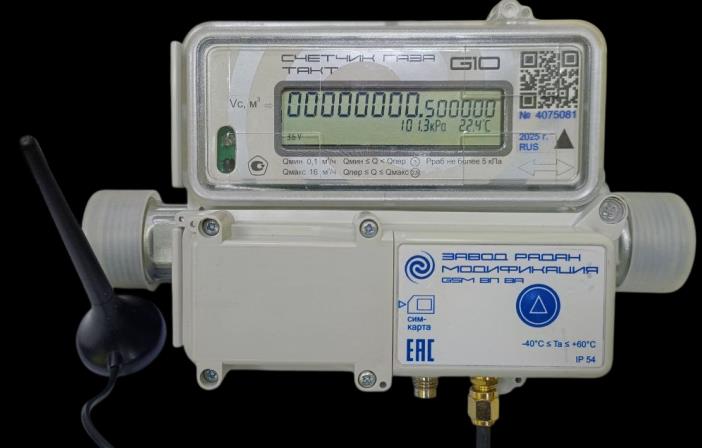

Рисунок 5 - Общий вид счетчика модификации ТАКТ GX GSM ВП ВА

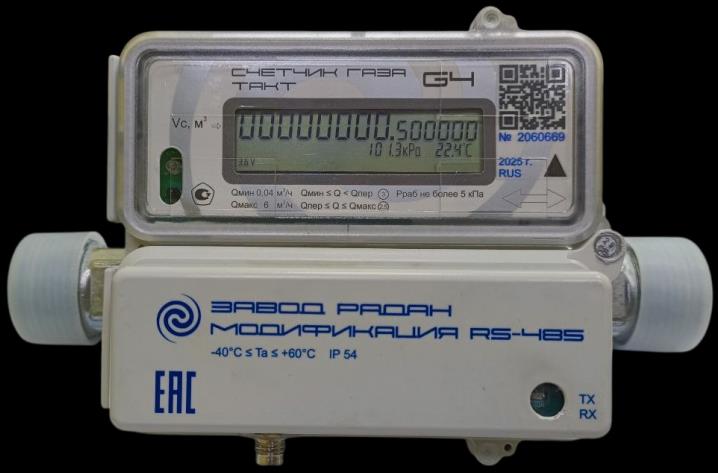

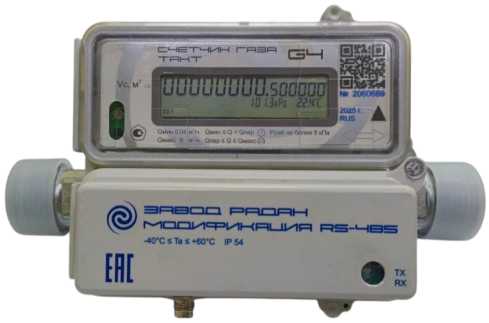

Рисунок 6 - Общий вид счетчика модификации ТАКТ GX RS-485, ТАКТ GX RS-232
Программное обеспечение
Счетчики имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПОТ |
|
Номер версии (идентификационный номер) ПО |
127 |
|
Цифровой идентификатор ПО |
93Е0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Технические характеристики
Метрологические и основные технические характеристики счетчиков представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для типоразмера | ||||
|
G1.6 |
G2.5 |
G4 |
G6 |
G10 | |
|
Измеряемая среда |
Природный газ по ГОСТ 5542, сжиженный углеводородный газ по ГОСТ 20448 | ||||
|
Максимальный расход, Омжс, м3/ч |
2,5 |
4 |
6 |
10 |
16 |
|
Номинальный расход, Qhom , м3/ч |
1,6 |
2,5 |
4 |
6 |
10 |
|
Переходный расход Q^, м3/ч |
0,16 |
0,25 |
0,4 |
0,6 |
1,0 |
|
Минимальный расход, Qmuh, м3/ч |
0,016 |
0,025 |
0,04 |
0,06 |
0,1 |
|
Порог чувствительности, м3/ч, не более |
0,008 |
0,012 |
0,02 |
0,03 |
0,05 |
|
Температура измеряемой среды, °С |
от -40 до +60 | ||||
|
Потеря давления при максимальном расходе, Па, не более |
400 |
500 | |||
|
Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазонах расхода, %: Qмин<Q<Qпер Qhc!^ Q± Qмакс |
±3,0 ±2,5 | ||||
|
Пределы допускаемой абсолютной погрешности измерений температуры газа, во всем диапазоне температур измеряемой среды, °С |
±1,5 | ||||
|
Пределы допускаемой относительной погрешности измерений объема газа при стандартных условиях, обусловленные алгоритмом вычислений и его программной реализацией, % |
±0,05 | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное избыточное рабочее давление измеряемой среды, кПа |
5 |
|
Максимальное избыточное давление измеряемой среды при проверке герметичности, кПа |
100 |
|
Встроенный источник питания - литиевая батарея, напряжение холостого хода, В |
от 3,3 до 3,7 |
|
Срок службы встроенного источника питания, лет, не менее |
10 |
|
Габаритные размеры (длина х высота х ширина), мм, не более: - ТАКТ GX, ТАКТ GX GSM - ТАКТ GX GSM ВП, ТАКТ GX RS-485, ТАКТ GX RS-232 - ТАКТ GX GSM ВА, ТАКТ GX GSM ВП ВА | |
|
206х123х79 206x134x79 206x147x210 | |
|
Средний внутренний диаметр входного сечения мерного тракта корпуса, мм |
26,0 |
|
Присоединительные размеры - трубная резьба по ГОСТ 6357-81 |
G1- В |
|
Масса, кг, не более |
1,1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре не выше 35 °С без конденсации влаги, %, не более - атмосферное давление, кПа |
от -40 до +60 95 от 84,0 до 106,7 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Срок службы, лет, не менее |
20 |
|
Среднее время восстановления, ч, не более |
8 |
|
Степень защиты счётчика от воздействия окружающей среды по ГОСТ 14254-2015 |
IP54 |
|
Направление потока газа |
любое |
Знак утверждения типа
на титульный лист паспорта и руководства по эксплуатации счетчиков типографским способом и на корпус счетчиков методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса счетчика.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Исполнения счетчика |
Количество |
|
Счетчик газа |
БКГН.5045.00.00.000 |
все |
1 шт. |
|
Паспорт |
БКГН.5045.00.00.000 ПС |
все |
1 экз. |
|
Упаковка |
БКГН.5045.00.60.000 |
все |
1 шт. |
|
Руководство по эксплуатации |
БКГН.5045.00.00.000 РЭ |
все |
Поставляется по письменному запросу |
|
Блок питания |
БКГН.5002.00.56.000 |
ТАКТ GX RS-232, ТАКТ GX RS-485, ТАКТ GX GSM ВП, |
1 шт. |
|
Наименование |
Обозначение |
Исполнения счетчика |
Количество |
|
Блок питания |
БКГН.5002.00.56.000 |
ТАКТ GX GSM ВП ВА |
1 шт. |
|
Антенна ANT GSM/3G BY-3G-03-2 SMA-M |
- |
ТАКТ GX GSM ВА ТАКТ GX GSM ВП ВА |
1 шт. |
Сведения о методах измерений
приведены в документе «ГСИ. Методика измерений объема газа при стандартных условиях счетчиками газа «ТАКТ», рег. № ФР.1.29.2023.46532.
Нормативные документы
Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;
БКГН.5045.00.00.000 ТУ «Счетчики газа ТАКТ. Технические условия».
