Весы электронные MERTECH

Назначение

Весы электронные MERTECH (далее весы) предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал в аналогово-цифровом преобразователе (далее - АЦП) преобразуется в цифровой вид и передается на цифровой дисплей (далее -дисплей) терминала и/или на внешнее электронное устройство (вторичный дисплей, компьютер, мобильное, кассовое устройство, принтер), для визуализации результата взвешивания.

Весы состоят из весоизмерительного устройства (далее - ВИУ), включающего в себя корпус, датчик и АЦП, грузоприемного устройства (далее - ГПУ) и терминала. АЦП может устанавливаться в ВИУ или в терминале.

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

- полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);

- устройство первоначальной установки на нуль (п. Т.2.7.2.4);

- устройство слежения за нулем (п. Т.2.7.3);

- устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);

- устройство сигнализации о перегрузке (звуковой и/или визуальной).

В весах, в зависимости от моделей, предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):

- вычисление стоимости товаров по массе и цене;

- вычисление стоимости штучных товаров по количеству и цене за штуку;

- суммирование стоимости товаров, включая штучные товары;

- программирование цен товаров и вызов их из энергонезависимой памяти весов;

- запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения);

- печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости;

- передача результата измерения массы на внешнее устройство;

- сканирование штрих-кодов товара;

- распознование товара.

Питание весов осуществляется от сети переменного тока или встраиваемых перезаряжаемых, или не перезаряжаемых батарей.

На корпусе весов прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

- товарный знак или наименование предприятия-изготовителя;

- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;

- знак утверждения типа средства измерений;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е);

- значение максимальной выборки массы тары (Т-);

- номер весов по системе нумерации предприятия-изготовителя (формат - буквенноцифровой, способ нанесения - типографский);

- параметры электрического питания.

Весы выпускаются однодиапазонными, двухинтервальными и трехинтервальными в 45 модификациях, отличающихся метрологическими характеристиками.

- однодиапазонные

M-ER-3.0,5; M-ER-6.1; M-ER-15.2; M-ER-30.5, M-ER-32.5; M-ER-60.10; M-ER-60.20; M-ER-150.50; M-ER-300.100; M-ER-600.200; M-ER-1000.200; M-ER-1000.500; M-ER-1500.500; M-ER-2000.500; M-ER-2000.1000;

- двухинтервальные

M-ER3-.0,5/1; M-ER-6.0,5/1; M-ER-6.1/2; M-ER-15.1/2; M-ER-15.2/5; M-ER-30.2/5; M-ER-30.5/10; M-ER-32.2/5; M-ER-32.5/10; M-ER-60.5/10; M-ER-60.10/20; M-ER-150.20/50; M-ER-200.20/50; M-ER-200.50/100; M-ER-300.50/100; M-ER-600.100/200; M-ER-1000.200/500; M-ER-1500.200/500; M-ER-2000.500/1000;

- трехинтервальные

M-ER-3.0,1/0,2/0,5; M-ER-6.0,2/0,5/1; M-ER-15.05/1/2; M-ER-32.1/2/5; M-ER-60.2/5/10; M-ER-150.5/10/20;   M-ER-300.10/20/50; M-ER-600.20/50/100;   M-ER-1000.50/100/200; M-ER-

1500.100/200/500; M-ER-2000.200/500/1000.

Весы выпускаются в различных конструктивных исполнениях отличающихся размерами ГПУ, набором исполняемых сервисных функций.

Обозначение весов при заказе имеет вид MERTECH M-ER [XYZ][K]-[Max].[d]

Где:

MERTECH - обозначение типа;

M-ER - краткое наименование изготовителя;

X и Z - цифры от 0 до 9 - внутризаводские идентификаторы особенностей конструктивного исполнения, сборки;

Y - условное обозначение исполнения - 2, 3 или 4:

2 - настольное; 3 - напольное; 4 - подвесное.

К - A, B, C, M, X, P, U, L, F, D - условное обозначение конструктивных особенностей и сервисных функций:

где A - наличие перезаряжаемого элемента питания (аккумулятора);

B - наличие сменного элемента питания (батарейки);

C - наличие в весах счетного режима;

M - клавиатура с дополнительными функциональными клавишами;

X - антивандальное исполнение компонентов терминала.

P - дисплей располагается на стойке;

U - уменьшенный по сравнению со стандартным размер грузоприемной платформы;

L - грузоприемная платформа увеличенных размеров;

F - модификация весов с индикацией только массы;

D - дополнительный дисплей с информацией о массе.

Max - значение Мах весов, кг: 3, 6, 15, 30, 32, 60, 150, 300, 600, 1000, 1500, 2000;

[d] - значение е весов, г:

- для однодиапазонных весов:

1; 2; 5; 10; 20; 50; 100, 200; 500; 1000;

- для двухинтервальных весов;

0,5/1; 1/2; 2/5; 5/10; 2/5; 5/10; 10/20; 20/50; 50/100; 100/200; 200/500;500/1000;

- для трехинтервальных весов:

0,1/0,2/0,5; 0,2/0,5/1; 0,5/1/2; 1/2/5; 2/5/10; 5/10/20; 10/20/50; 20/50/100; 50/100/200; 100/200/500; 200/500/1000.

Общий вид конструктивных исполнений весов показан на рисунке 1, 2, 3, 4, 5, 6, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки на рисунке 7.

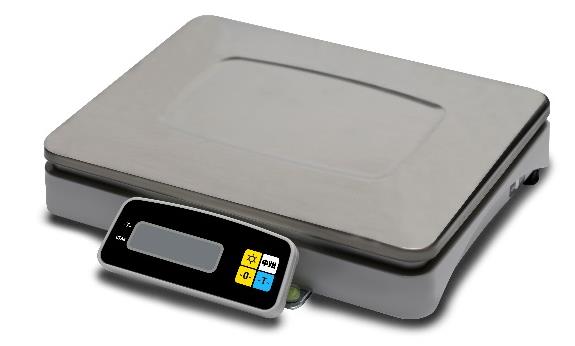

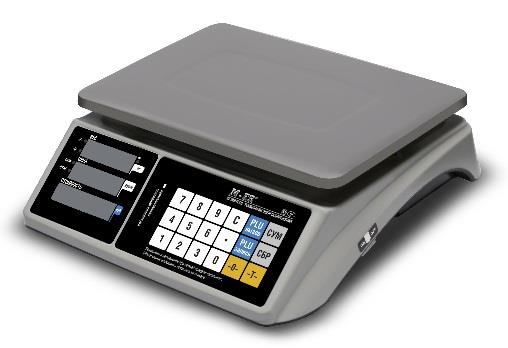

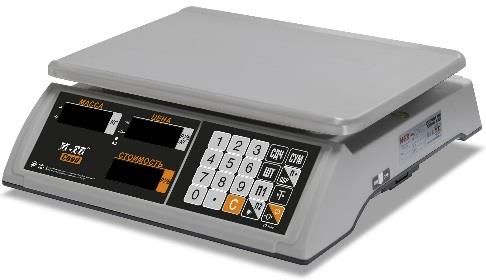

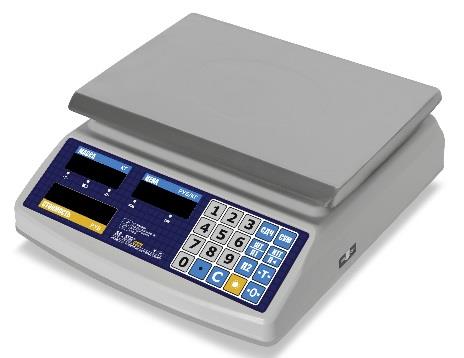

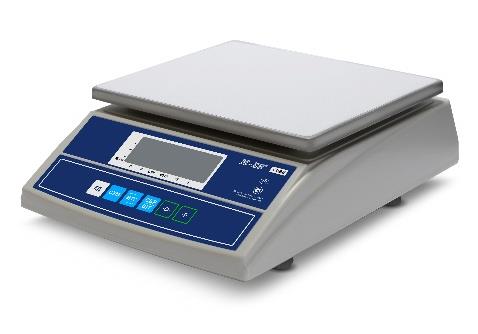

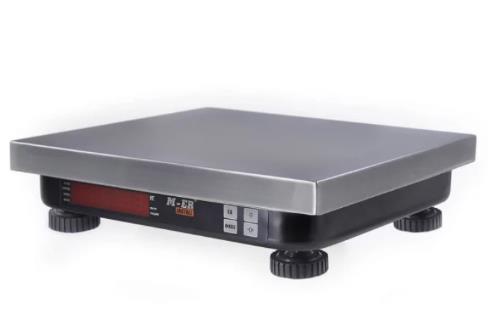

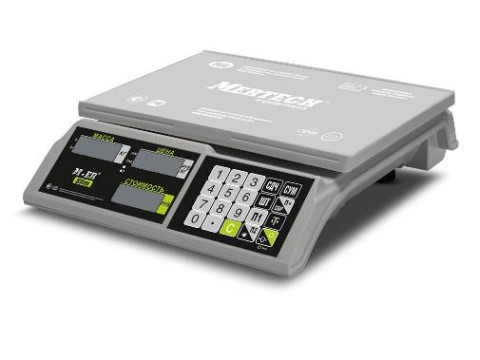

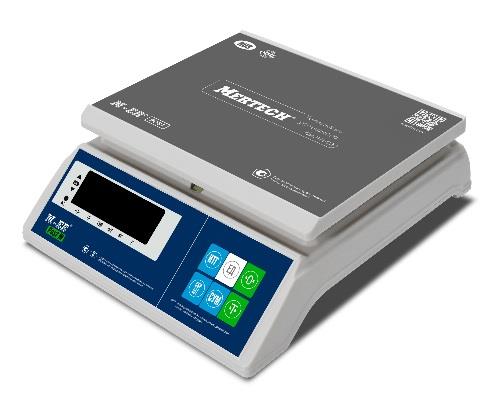

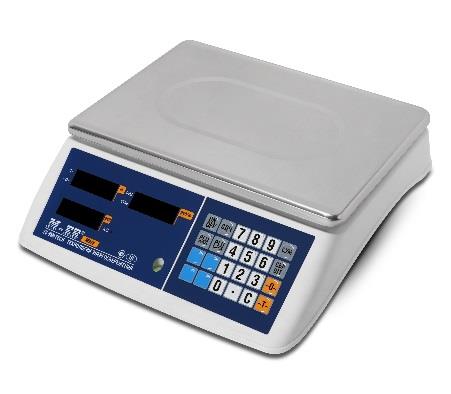

Рисунок 1 — Общий вид весов с терминалом, смонтированных в корпусе

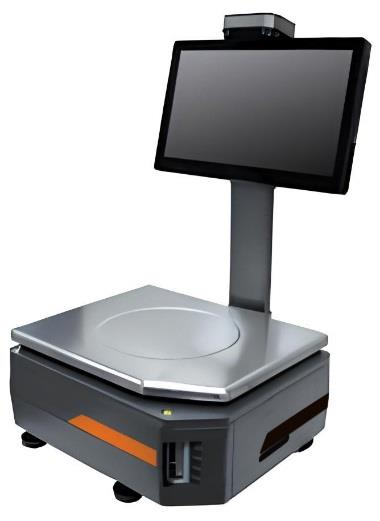

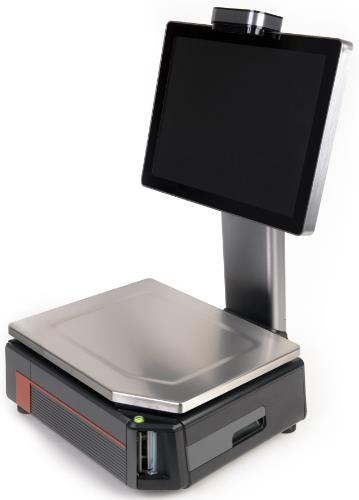

Рисунок 2 - Общий вид весов с терминалом, установленным на корпусе и на стойке, закрепленной на корпусе весов

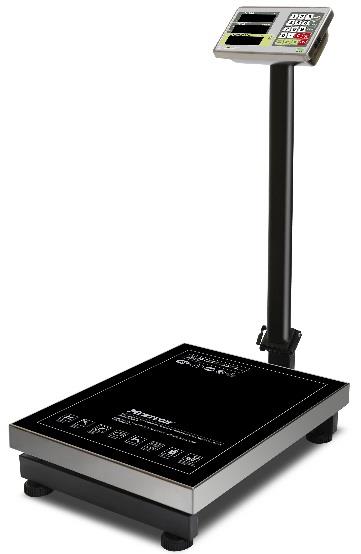

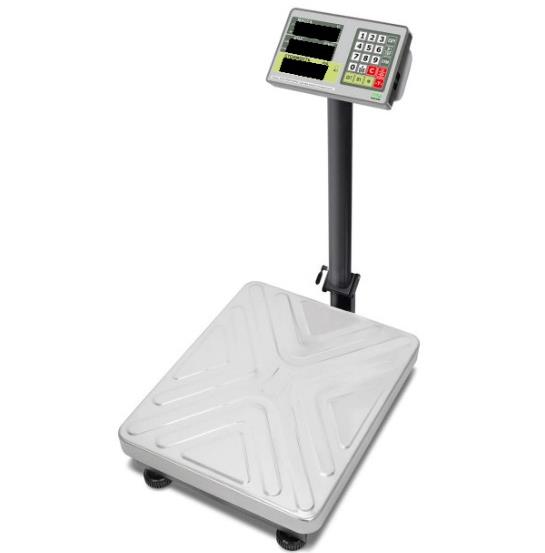

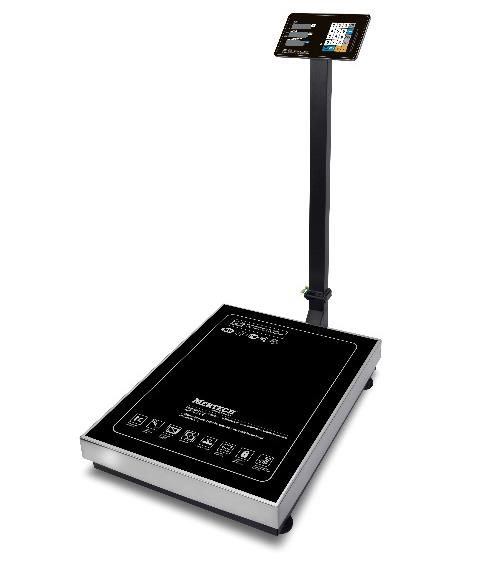

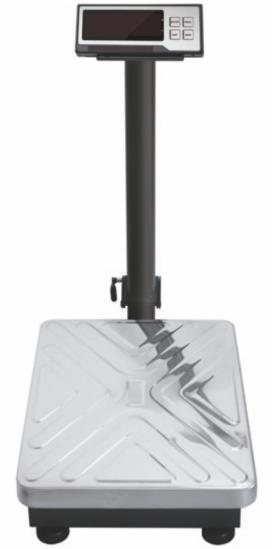

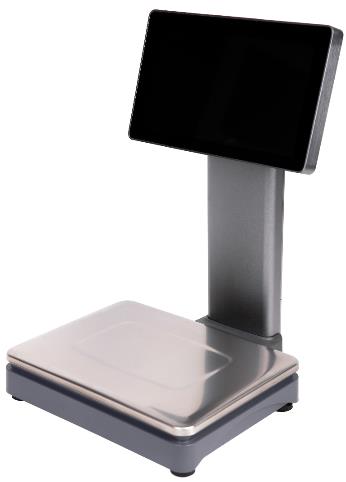

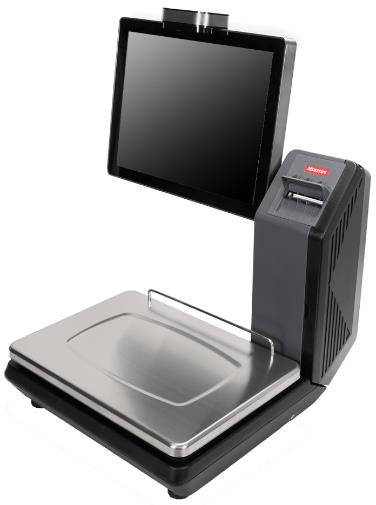

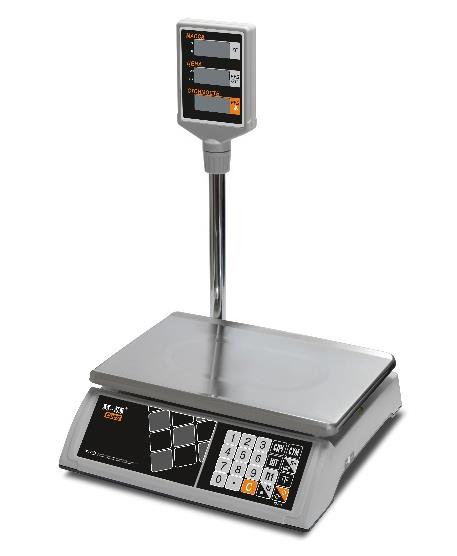

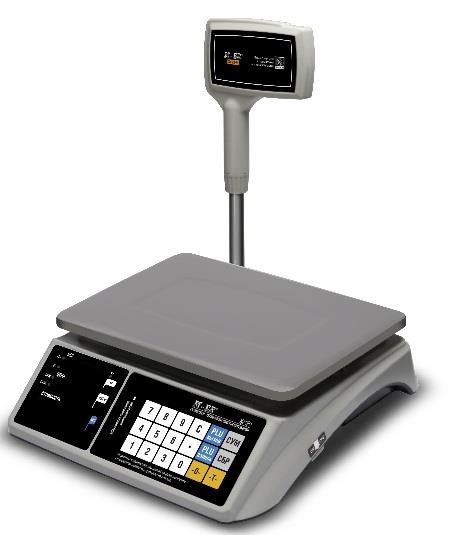

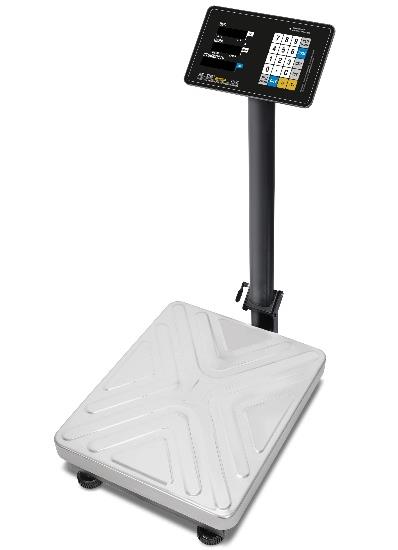

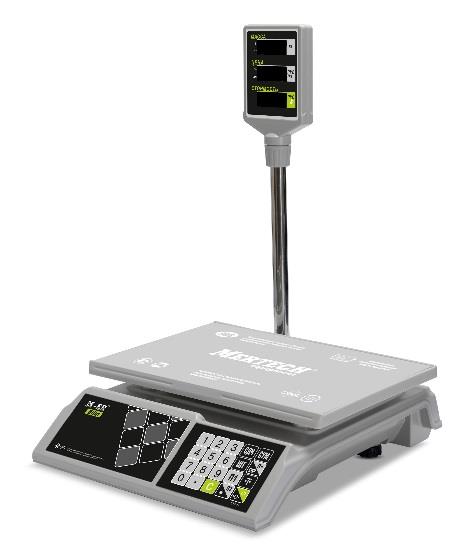

Рисунок 4 - Общий вид весов с терминалом, установленным на стойке, закрепленной на корпусе весов

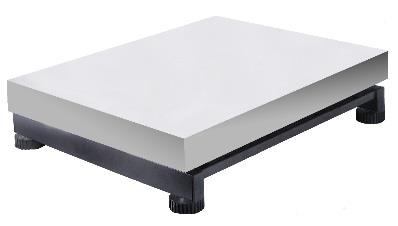

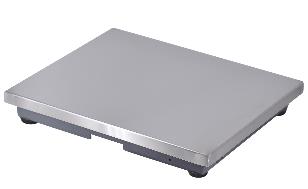

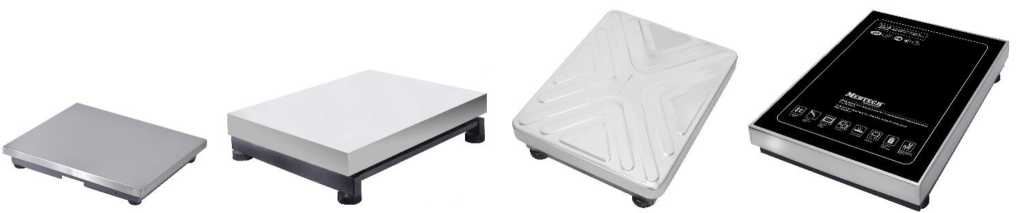

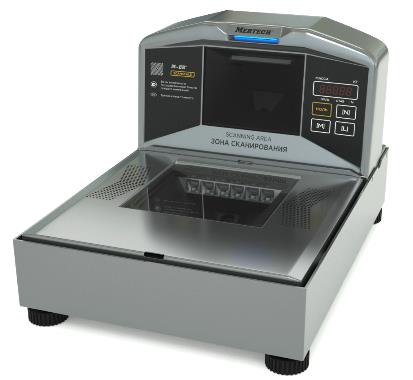

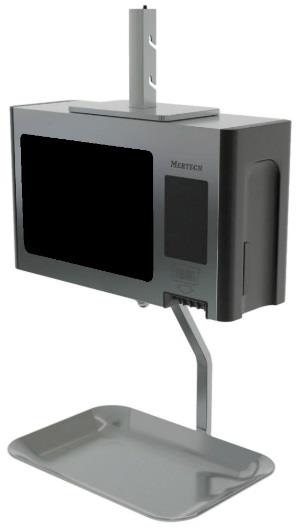

Рисунок 3 - Общий вид весов с ГПУ, расположенным под корпусом весов

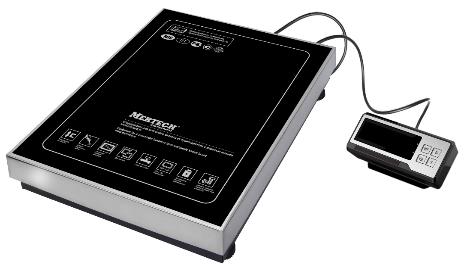

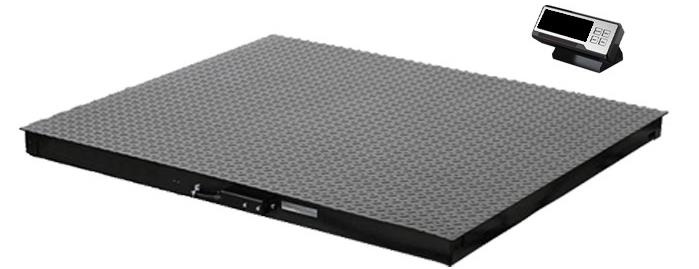

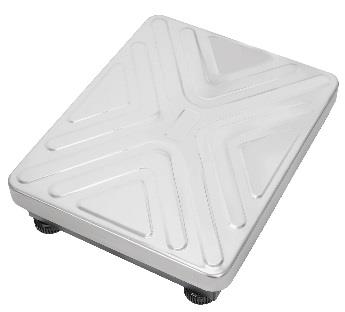

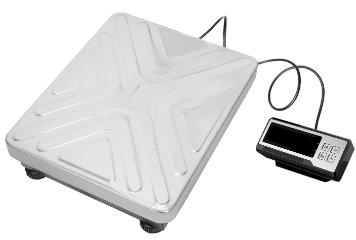

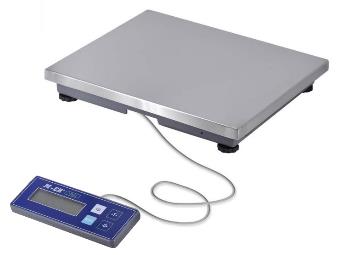

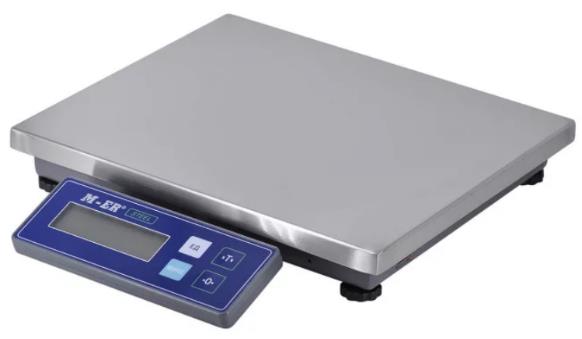

Рисунок 5 - Общий вид весов с терминалом, соединенном с ГПУ гибким кабелем

Рисунок 6 - Общий вид весов с терминалом, соединенным с ГПУ радиоканалом

место установки пломбы

место установки пломбы

Терминал установлен на корпусе             Терминал установлен на стойке

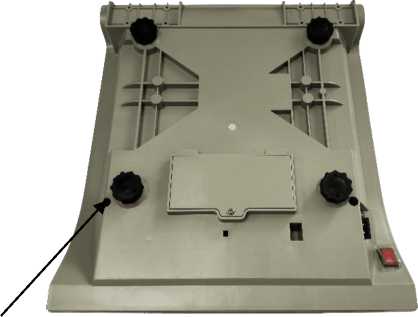

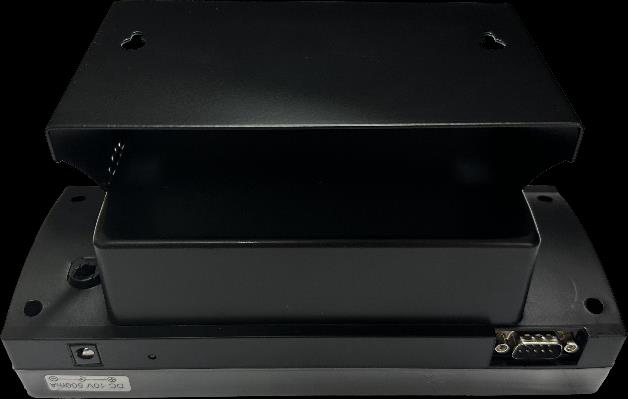

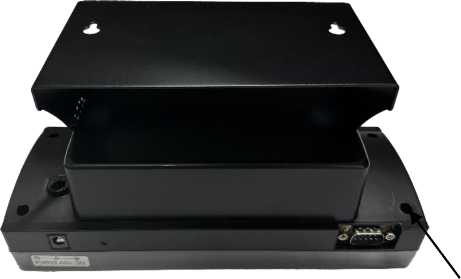

Рисунок 7 - Схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Идентификационным признаком ПО служит идентификационное наименование, которое отображается на дисплее при включении весов. Защита от преднамеренных изменений ПО обеспечивается одноразовой зашивкой ПО в память, интегрированную в кристалл микропроцессора. Защита от несанкционированного изменения метрологических параметров осуществляется с помощью входа в режим калибровки через ввод пароля, и наличием неизменяемого счетчика количества калибровок/юстировок. Защита от несанкционированного изменения метрологических параметров внесением конструктивных изменений, обеспечивается защитной пломбой (рис.7).

Нормирование метрологических характеристик производится с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ................................................. средний (III).

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d) числа поверочных интервалов (n) однодиапазонных весов приведены в таблице 2, двухинтервальных в таблице 3, трехинтервальных в таблице 4

Таблица 2-Метрологические характеристики однодиапазонных весов

Таблица 3- Метрологические характеристики двухинтервальных весов

Продолжение таблицы 3

Таблица 5 - Метрологические и технические характеристики

Продолжение таблицы 5

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Знак утверждения типа

Наносится фотохимическим способом на маркировочную табличку, закреплённую на корпусе весов, и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 6 — Комплектность средства измерений

Сведения о методах измерений

Приведены в Руководстве по эксплуатации «Весы электронные MERTECH» (раздел «Принцип действия весов»).

Нормативные документы

ГОСТ OIML R  76-1—2011  «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 04 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-001-10911401-2023 Весы электронные MERTECH. Технические условия.
