Вискозиметры портативные HFN-B
| Номер в ГРСИ РФ: | 92566-24 |
|---|---|
| Категория: | Вискозиметры |
| Производитель / заявитель: | "BEIJING HANGFENG KEWEI EQUIPMENT TECHNOLOGY CO., LTD", Китай |
Вискозиметры портативные HFN-B (далее - вискозиметры) предназначены для измерений кинематической вязкости смазочных материалов и других жидкостей на минеральных и синтетических основах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 92566-24 |
| Наименование | Вискозиметры портативные |
| Модель | HFN-B |
| Срок свидетельства (Или заводской номер) | 04.07.2029 |
Производитель / Заявитель
"BEIJING HANGFENG KEWEI EQUIPMENT TECHNOLOGY CO., LTD", Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
Поверители
Скачать
| 92566-24: Описание типа | Скачать | 289.4 КБ | |
| 92566-24: Методика поверки | Скачать | 2.5 MБ |
Описание типа
Назначение
Вискозиметры портативные HFN-B (далее - вискозиметры) предназначены для измерений кинематической вязкости смазочных материалов и других жидкостей на минеральных и синтетических основах.
Описание
Принцип действия вискозиметров основан на определении времени истечения анализируемой жидкости под действием силы тяжести через капиллярный вискозиметр в условиях постоянной температуры.
Конструктивно вискозиметры выполнены в виде портативных приборов и состоят из главного устройства, размещенного в ударопрочном кейсе, датчика контроля, сенсорного экрана, встроенного термопринтера, функциональных кнопок (Переключатель и Пуск/Стоп) и розетки переменного тока. Главное устройство содержит в себе все части вискозиметра и выполняет защитную роль.
Управление вискозиметрами осуществляется с помощью встроенного сенсорного экрана, расположенного в откидной крышке вискозиметра. В процессе измерений пластины датчика контроля термостатируются при постоянной температуре плюс 40 °С или плюс 50 °С. Результаты анализа выводятся на сенсорный экран, сохраняются в режиме реального времени и могут быть распечатаны с помощью встроенного микропринтера.
Маркировочная табличка размещена на верхней крышке корпуса вискозиметра. Серийный номер имеет буквенно-цифровой формат, нанесен методом термопечати. Общий вид вискозиметров представлен на рисунке 1. Место нанесения серийного номера на вискозиметры представлено на рисунке 2.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

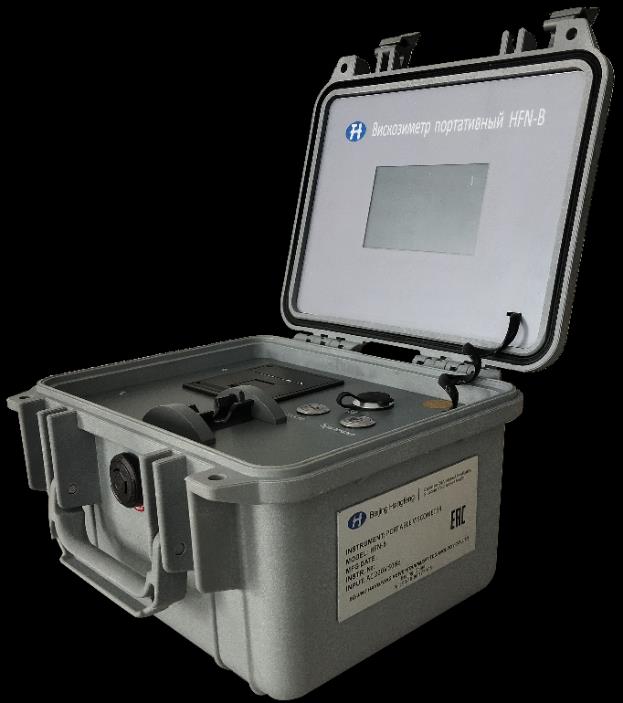

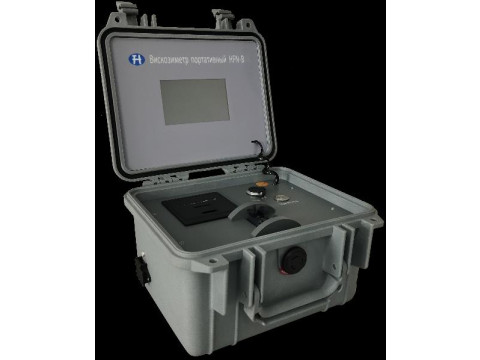

Рисунок 1 - Общий вид вискозиметров портативных HFN-B
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на вискозиметры портативные HFN-B
Программное обеспечение
Вискозиметры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение |
|
Диапазон измерений кинематической вязкости при температуре 40 и 50 °С, мм2/с |
от 1 до 350 |
|
Пределы допускаемой относительной погрешности измерений кинематической вязкости при температуре 40 и 50 °С, % |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значение |
|
Объем пробы, мкл |
30 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
270 246 174 |
|
Масса, кг, не более |
4,2 |
|
Параметры электропитания от сети: - напряжение переменного тока, В - частота переменного тока, Гц |
220±10 50 |
|
Параметры электропитания от встроенного аккумулятора, В |
18,5 |
|
Потребляемая мощность, В^А, не более |
120 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, %, не более |
от 0 до плюс 40 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вискозиметр портативный |
HFN-B |
1 шт. |
|
Пипетка |
- |
1 шт. |
|
Наконечник для пипетки |
- |
500 шт. |
|
Кабель питания |
- |
1 шт. |
|
Бумага для печати |
- |
1 шт. |
|
Сумка |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5.3 «Руководство по проведению испытаний приборов» Руководства по эксплуатации вискозиметров портативных HFN-B.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 5 ноября 2019 г. № 2622 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей»;
Техническая документация «BEIJING HANGFENG KEWEI EQUIPMENT TECHNOLOGY CO.,LTD», Китай.
