Преобразователи температуры TXT
| Номер в ГРСИ РФ: | 92893-24 |
|---|---|
| Производитель / заявитель: | Фирма "CHANGZHOU TIANLI INTELIGENT CONTROL CO.,LTD.", Китай |
Преобразователи температуры TXT (далее по тексту - преобразователи или ПТ) предназначены для измерений и преобразования сигналов, поступающих от первичных измерительных преобразователей (термопреобразователей сопротивления, преобразователей термоэлектрических) в унифицированные аналоговые сигналы в виде силы постоянного тока, а также в цифровые сигналы коммуникационного протокола HART или в сигналы коммуникационных протоколов Modbus, FOUNDATION Fieldbus и PROFIBUS PA.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 92893-24 |
| Действует | по 14.08.2029 |
| Наименование | Преобразователи температуры |
| Модель | TXT |
| Приказы |
№123 от
27.01.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b17374de-faa2-54a3-4aa9-2ffb18c8b434 |
Производитель / Заявитель
"CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.", КНР
Поверка
| Методика поверки / информация о поверке |
МП 207-029-2024 ГСИ. Преобразователи температуры ТХТ. Методика поверки
(по 26.01.2026)
РТ-МП-963-207-2025 ГСИ. Преобразователи температуры ТХТ. Методика поверк
(с 27.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 428 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
92893-24: Описание типа
2024-92893-24.pdf
|
Скачать | 378.2 КБ | |
|
92893-24: Методика поверки
2024-mp92893-24.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
92893-24: Методика поверки
МП 207-029-2024
2024-mp92893-24-1.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
92893-24: Описание типа
2026-92893-24.pdf
|
Скачать | 288.4 КБ | |
|
92893-24: Методика поверки
МП 207-029-2024
2024-mp92893-24-2.pdf
|
Скачать | 2.8 MБ | |
|
92893-24: Методика поверки
РТ-МП-963-207-2025
2026-mp92893-24.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Преобразователи температуры TXT (далее по тексту - преобразователи или ПТ) предназначены для измерений и преобразования сигналов, поступающих от первичных измерительных преобразователей (термопреобразователей сопротивления, преобразователей термоэлектрических) в унифицированные аналоговые сигналы в виде силы постоянного тока, а также в цифровые сигналы коммуникационного протокола HART или в сигналы коммуникационных протоколов Modbus, FOUNDATION Fieldbus и PROFIBUS PA.
Описание
Принцип действия преобразователей основан на измерении и преобразовании входных сигналов, поступающих от первичных термопреобразователей, в унифицированные аналоговые сигналы в виде силы постоянного тока в диапазоне от 4 до 20 мА, в том числе, с наложенным на них цифровым частотно-модулированным сигналом в стандарте HART-протокола, или в цифровые сигналы протоколов Modbus, FOUNDATION Fieldbus и PROFIBUS PA.
Сигнал с подключенного термопреобразователя сопротивления (далее по тексту - ТС) или преобразователя термоэлектрического (далее по тексту - ТП), поступает на вход ПТ, где преобразуется с помощью аналого-цифрового преобразователя в дискретный сигнал. Далее дискретный сигнал обрабатывается с помощью встроенного микропроцессора и поступает либо на модулятор цифрового протокола, либо на цифро-аналоговый преобразователь, где происходит преобразование в унифицированные сигналы силы постоянного тока, на которые, при наличии у ПТ частотного модулятора, может накладываться сигнал HART-протокола.
ПТ конструктивно выполнены в виде корпуса из поликарбоната цилиндрической или прямоугольной формы с расположенными на нем клеммами для подключения ТС и ТП и клеммами для вывода выходного сигнала и для подачи напряжения питания. Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы.
Преобразователи могут устанавливаться в защитный стальной ударопрочный корпус либо отдельно (на монтажном кронштейне). Также преобразователи могут устанавливаться на рейке стандарта DIN с помощью дополнительного монтажного зажима.
Стальной ударопрочный корпус может быть выполнен в четырёх исполнениях, различающихся габаритными размерами, и опционально может быть снабжен ЖК-дисплеем. Данный корпус оснащен откручивающейся крышкой, кабельными вводами-выводами резьбового типа и монтажными приспособлениями.
Преобразователи могут изготавливаться в различных исполнениях, различающихся по метрологическим и техническим характеристикам, а также по конструктивным элементам и наличию элементов искро- или взрывозащиты.
Структура условного обозначения исполнений ПТ приведена на рисунке 1. Расшифровка структуры условного обозначения исполнений приведена в таблице 1.
TXT -
1 2
5 6 7 8 9
Рисунок 1 - Структура условного обозначения исполнений ПТ
Таблица 1 - Расшифровка структуры условного обозначения исполнений ПТ
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
TXT |
Преобразователь температуры TXT |
|
2 |
Количество и тип подключаемых первичных чувствительных элементов |
PT1 |
Один термопреобразователь сопротивления |
|
PT2 |
Два термопреобразователя сопротивления | ||
|
TC1 |
Один преобразователь термоэлектрический | ||
|
TC2 |
Два преобразователя термоэлектрических | ||
|
3 |
Конструктивные особенности корпусных и монтажных элементов |
98 |
M20x1,5, глубина внутреннего пространства корпуса 45 мм (включая резьбу), диаметр кабельного ввода 8 мм |
|
А1 |
M16x1,5, глубина 50 мм (включая резьбу), диаметр 10 мм. | ||
|
А4 |
M20x1,5, глубина 30 мм (включая резьбу), диаметр 8 мм. | ||
|
7К |
M20x1,5 внешняя резьба, глубина 100 мм (без учета резьбы), диаметр 8 мм | ||
|
FG |
M27x1,5 внешняя резьба, глубина 100 мм (без учета резьбы), диаметр 12 мм | ||
|
XX |
Другой тип (по специальному заказу) | ||
|
4 |
Тип выходного сигнала |
2 |
Аналоговый сигнал (от 4 до 20 мА) |
|
6 |
Цифровой сигнал интерфейса Modbus (RS485) | ||
|
9 |
Аналоговый сигнал (от 4 до 20 мА) с HART-протоколом | ||
|
F |
Цифровой сигнал по протоколу FOUNDATION Fieldbus | ||
|
W |
Цифровой сигнал по протоколу PROFIBUS PA | ||
|
5 |
Тип корпуса |
L |
Ударопрочный корпус 3351 |
|
A |
Стандартный ударопрочный корпус | ||
|
B |
Ударопрочный корпус с высокой крышкой (c двумя кабельными вводами/выводами) | ||
|
Y |
Цилиндрический пластиковый корпус | ||
|
D |
Прямоугольный пластиковый корпус | ||
|
Z |
Малый ударопрочный корпус | ||
|
6 |
Наличие ЖК-дисплея |
N |
Без дисплея |
|
Y |
С дисплеем | ||
|
7 |
Уровень точности (погрешность измерений) |
1 |
±0,1 % (от диапазона измерений) |
|
2 |
±0,2 % (от диапазона измерений) | ||
|
3 |
±0,5 % (от диапазона измерений) | ||
|
4 |
±1,0 % (от диапазона измерений) | ||
|
5 |
±1,5 % (от диапазона измерений) |
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
8 |
Специальные требования |
Код отсутствует |
Требования отсутствуют (стандартное общепромышленное исполнение) |
|
i |
Искробезопасное исполнение 0Ex ia IIC T6...T1 Gb X | ||
|
d |
Взрывозащищенное исполнение 1Ex db IIC T6...T1 Gb X | ||
|
Y |
Наличие металлического маркировочного шильдика на корпусе на английском языке | ||
|
D |
Двойной выход 4-20 мА | ||
|
T |
Устойчивость к вибрации | ||
|
S |
Двойной вход от ТС Pt100+горячее резервное копирование | ||
|
E |
Наличие металлического маркировочного шильдика на корпусе на русском языке | ||
|
1D |
Электрическое присоединение: внутренняя резьба 1/2" NPT, внутренняя резьба по умолчанию M20*1,5 | ||
|
X |
С защитной заглушкой | ||
|
B |
Корпус из нержавеющей стали | ||
|
F |
С молниезащитой | ||
|
9 |
Диапазон измерений температуры |
XX |
Диапазон измерений (в пределах диапазона от -200 до +1820 °С) при этом минимальный интервал (разность верхнего и нижнего пределов диапазона измерений) - не менее 50 °С |
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на металлический шильдик, прикрепляемый к защитному корпусу ПТ, или в виде наклейки, приклеенной на корпус.
Конструкция ПТ не предусматривает нанесение знака поверки на средство измерений.

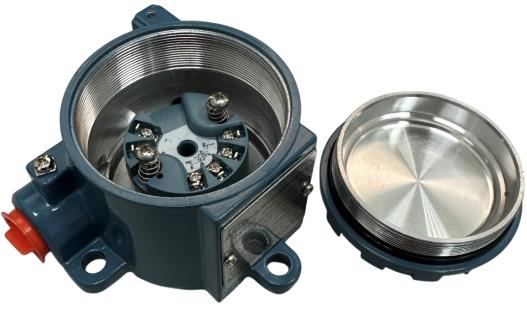

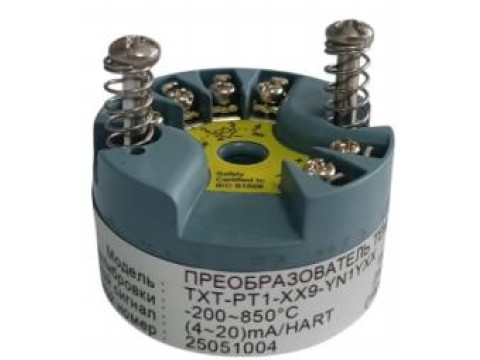

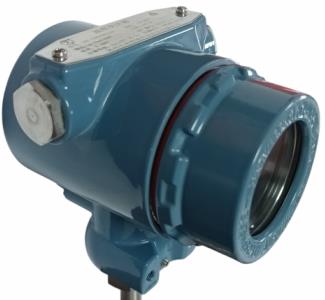

Фотографии общего вида ПТ с указанием места нанесения заводского номера приведены на рисунках 2 и 3, при этом цветовая гамма защитного корпуса преобразователей может отличаться от приведенной на рисунке. Пломбирование ПТ не предусмотрено.
ПРЕОБРАЗО0*! ТХТ-РТ1-ХХ9 •200~850'СаЯТ K-2o“m/vHX^
5Й
Место нанесения заводского
Рисунок 2 - Фотографии общего вида ПТ с указанием места нанесения заводского номера
Место нанесения заводского номера

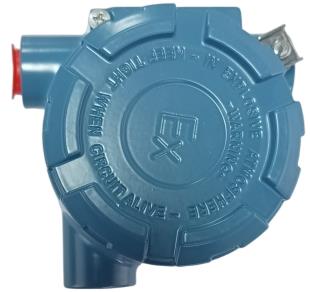

Рисунок 3 - Фотографии общего вида ПТ с исполнением с малым ударопрочным корпусом с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей (кроме ПТ, имеющих только аналоговый выходной сигнал) состоит только из метрологически значимого встроенного ПО, устанавливаемого в энергонезависимую память преобразователей при их изготовлении. Данное ПО не может быть модифицировано или загружено через какой-либо интерфейс.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
недоступно |
Технические характеристики
Метрологические и технические характеристики ПТ приведены в таблицах 3-5.
Таблица 3 - Метрологические характеристики
|
Наименование характеристик*-1) |
Значение | ||
|
Диапазон измерений температуры 1, ОС |
Пределы допускаемой основной погрешности 1 2 3 4 | ||
|
Абсолютная, ОС |
Приведенная (к диапазону измерений), % | ||
|
1) термопреобразователей | |||
|
сопротивления с НСХ по ГОСТ | |||
|
6651-2009: | |||
|
- Pt100 (а=0,00385 ОС-1) |
от -200 до +850 |
±0,20 | |
|
- Pt200 (а=0,00385 ос-1) |
от -200 до +850 |
±1,17 | |
|
- Pt500 (а=0,00385 ос-1) |
от -200 до +850 |
±0,47 | |
|
- Pt1000 (а=0,00385 ос-1) |
от -200 до +300 |
±0,23 | |
|
- Pt50 (а =0,00391 ос-1) (50П) |
от -200 до +550 |
±0,40 | |
|
- Pt100 (а=0,00391 ос-1) (100П) |
от -200 до +550 |
±0,20 | |
|
- Cu50 (а =0,00426 ос-1) |
от -50 до +200 |
±0,68 | |
|
- Cu100 (а =0,00426 ос-1) |
от -50 до +200 |
±0,34 | |
|
- Cu10 (а =0,00428°С-1) (10М) |
от -50 до +250 |
±2,00 | |
|
- Cu50 (а =0,00428 ос-1) (50М) |
от -185 до +200 |
±0,68 |
±0,1; |
|
- Cu100 (а =0,00428 ос-1) (100М) |
от -185 до +200 |
±0,34 | |
|
- Ni120 (а =0,00617°С-1) (120Н) |
от -70 до +300 |
±0,16 |
±0,2; |
|
2) преобразователей | |||
|
термоэлектрических с НСХ по |
±0,5; | ||
|
ГОСТ Р 8.585-2001: | |||
|
от +100 до +1820 |
±1,5 (от +300 до +1820 °С) |
±1,0; | |
|
±3,0 (от +100 до +300 °С) |
±15 | ||
|
- E |
от -200 до +1000 |
±0,4 |
±1,5 |
|
- J |
от -180 до+ 760 |
±0,5 | |
|
от -180 до +1372 |
±0,5 (от -180 до -130 ОС) | ||
|
- K |
±0,7 (от -130 до -90 ОС) | ||
|
±0,5 (от -90 до +1372 ° С) | |||
|
- N |
от -200 до +1300 |
±0,8 | |
|
- R |
от 0 до +1768 |
±1,2 | |
|
- S |
от 0 до +1768 |
±1,0 | |
|
- T |
от -200 до +400 |
±0,5 | |
|
- L |
от -200 до +800 |
±0,5 | |
(1) - термопреобразователи поставляются с настроенными типом НСХ и диапазоном измерений.
|
Наименование характеристик*-1) |
Значение | ||
|
Диапазон измерений температуры (2), °C |
Пределы допускаемой основной погрешности (2) (3) (4) (5) | ||
|
Абсолютная, °C |
Приведенная (к диапазону измерений), % | ||
|
(5) - Пределы допускаемой суммарной абсолютной погрешности для преобразователей термоэлектрических (Лтп s, °С), вычисляются по формуле: Лтп s = ±(|Л1|+|А1|), где: А1 - предел допускаемой основной приведенной погрешности измерения и преобразования в температуру сигналов в абсолютном выражении, °C, А2 - предел допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной ±0,5 °С. | |||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 12 до 42 |
|
Тип выходного сигнала |
от 4 до 20 мА (HART); Foundation Fieldbus; PROFIBUS PA; Modbus |
|
Габаритные размеры (ДхВхШ), мм, не более: - Ударопрочный корпус 3351 (ДхВхШ) - Стандартный ударопрочный корпус(ДхВхШ) А - Ударопрочный корпус с высокой крышкой(ДхВхШ) - Цилиндрический пластиковый корпус (ДиаметрхВ) - Прямоугольный пластиковый корпус(ДхВхШ) - Малый ударопрочный корпус (ДхВхШ) |
128х120х130 110х110х75 110х105х105 045х25 123,5х95,3х25,9 122,8х94,0х85,0 |
|
Масса, г, не более |
1000 |
|
Нормальные условия эксплуатации, °С |
от +15 до +25 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - для ПТ без дисплея - для ПТ с ЖК дисплеем - для взрывозащищенного и искробезопасного исполнений - относительная влажность воздуха, %, не более |
от -55 до +85 от -40 до +85 от -55 до +60 80 |
|
Маркировка взрывозащиты |
1Ex db IIC T6...T1 Gb Х 0Ex ia IIC T6...T1 Ga Х 1Ex db IIC 500 °C Gb Х 0Ex ia IIC 500 °C Ga Х |
|
Степень защиты от воздействия воды и пыли |
IP67 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
96000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь температуры |
TXT |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз.(1) |
|
(1) - может поставляться на каждый ПТ или на партию (в соответствии с заказом). | ||
Сведения о методах измерений
приведены в разделе «Проведение измерений» паспорта.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 100 А»
Стандарт предприятия изготовителя «CHANGZHOU TIANLI INTELLIGENT CONTROL
CO.,LTD.», КНР
