Счетчики воды одноструйные универсальные УВС
| Номер в ГРСИ РФ: | 92935-24 |
|---|---|
| Производитель / заявитель: | ООО "Водомер", г. Мытищи, Московская обл. |
Счётчики воды одноструйные универсальные УВС (далее - счётчики) предназначены для измерений объёма холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 92935-24 | |||||||||
| Действует | по 21.08.2029 | |||||||||
| Наименование | Счетчики воды одноструйные универсальные | |||||||||
| Модель | УВС | |||||||||
| Модификации |
УВС«Х1»-«Х2»-«X3», где «Х1» – комплектация счётчика с магнитоуправляемым контактом «Х2» – диаметр условного прохода счётчика «X3» – обозначение типа 01 (только для счётчиков DN 15) На испытания представлены: УВС-15-01 УВСд-15-01 |
|||||||||
| Приказы |
№571 от
24.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | f92d4982-5b61-771f-96e1-25ffbd8a868f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Водомер», РОССИЯ, 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, корп. 14, оф. 63
Поверка
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
41819
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 41819 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 08.04.2026 |
Поверители
Скачать
|
92935-24: Описание типа
2024-92935-24.pdf
Файл устарел
|
Скачать | 190.9 КБ | |
|
92935-24: Методика поверки
2024-mp92935-24.pdf
Файл устарел
|
Скачать | 63.6 КБ | |
|
92935-24: Описание типа
2024-92935-24-1.pdf
|
Скачать | 190.9 КБ | |
|
92935-24: Описание типа
2026-92935-24.pdf
|
Скачать | 387.3 КБ | |
|
92935-24: Методика поверки
2024-mp92935-24-1.pdf
|
Скачать | 63.6 КБ |
Описание типа
Назначение
Счётчики воды одноструйные универсальные УВС (далее - счётчики) предназначены для измерений объёма холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения.
Описание
Принцип действия счётчиков основан на преобразовании числа оборотов крыльчатки, вращающейся под действием потока воды, протекающей через счётчики, в показания индикаторного устройства. Поток воды попадает в корпус счётчика через решётчатый фильтр и далее поступает в измерительную полость, внутри которой вращается крыльчатка. Количество оборотов крыльчатки пропорционально объёму воды, протекающей через счётчик. Вода, пройдя зону вращения крыльчатки, поступает через выходное отверстие в выходной патрубок. Значение объёма индицируется на индикаторном устройстве.
Конструктивно счётчики состоят из корпуса с резьбовым присоединением (проточной части), крыльчатки и счётного механизма с индикаторным устройством.
Счётный механизм состоит из масштабирующего редуктора и индикаторного устройства барабанного типа. Масштабирующий редуктор приводит число оборотов крыльчатки к значениям количества протекшей воды. Индикаторное устройство регистрирует количество (объём) прошедшей через счётчик воды в метрах кубических (м3) и их долях.
Счётчики могут иметь магнитоуправляемый контакт, который формирует импульсы, количество которых пропорционально объёму воды, прошедшему через счётчик. Счетчики с магнитоуправляемым контактом имеют обозначение УВСд.
Обозначение счётчика в паспорте и иной документации:
Счётчик воды одноструйный универсальный УВС«Х1»-«Х2»-«Х3», где «Х1» - комплектация счётчика с магнитоуправляемым контактом: «д» - наличие
магнитоуправляемого контакта; «пустое знакоместо» - при отсутствии магнитоуправляемого контакта;
«Х2» - диаметр условного прохода счётчика (DN): «15», «20», «25», «32», «40»;
«X3» - обозначение типа 01 (только для счётчиков DN 15).
Общий вид счётчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, места нанесения знака поверки представлены на рисунке 2. Кольцо, при его наличии, выполняет роль пломбы. С разрушением кольца прибор становится недействительным. Счётчики УВС-15-01 и УВСд-15-01 выпускаются без обжимного кольца.
Нанесение знака поверки на корпус средства измерений для счетчиков модификаций (исполнений) УВС-15-01 и УВСд-15-01 не предусмотрено.
Счётчики УВС-15-01 и УВСд-15-01 дополнительно могут комплектоваться внешним модулем (см. таблицу 2). Внешний модуль устанавливается сверху счётного механизма счётчика и считывает данные с магнитной стрелки.

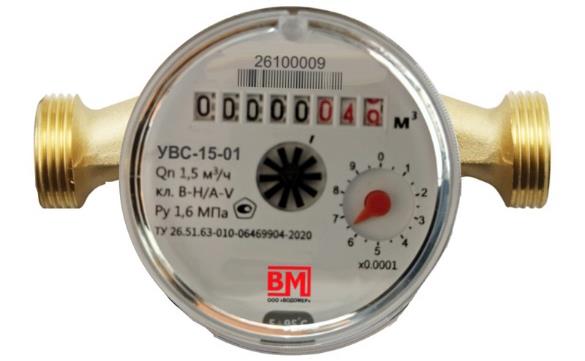

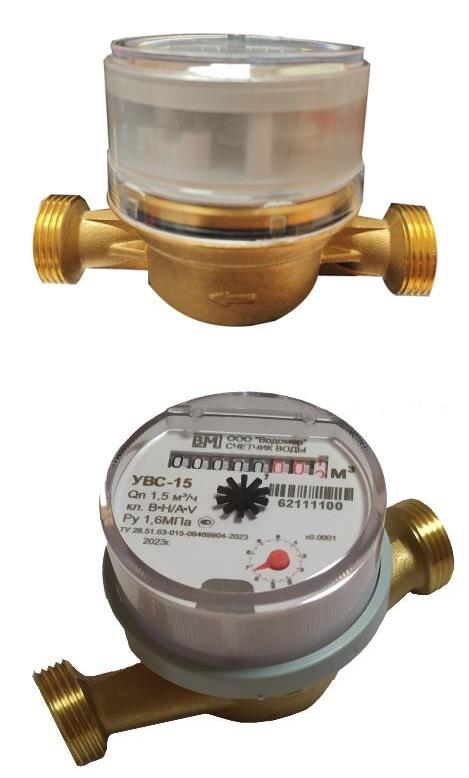

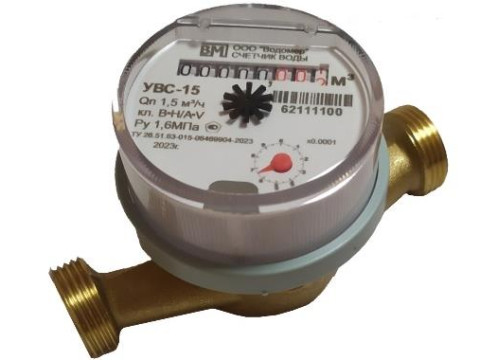

а) Счётчики воды УВС-15

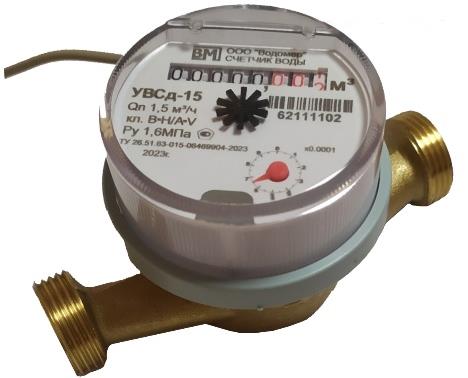

б) Счётчики воды УВСд-15

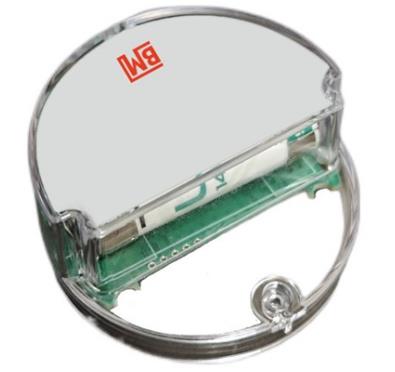

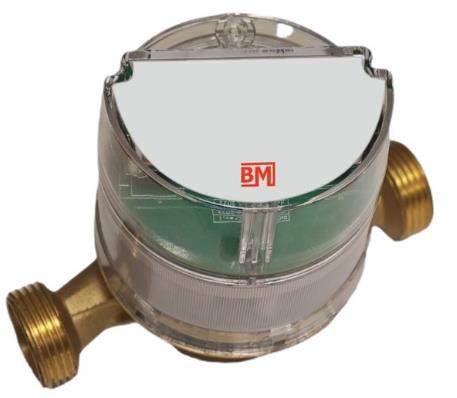

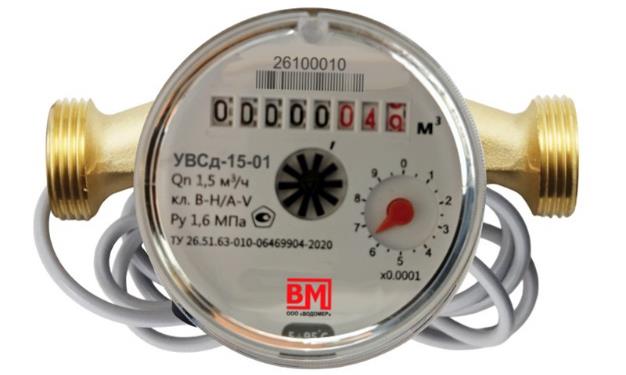

в) Счётчики воды УВС-15-01 и УВСд-15-01, внешний модуль выходных сигналов

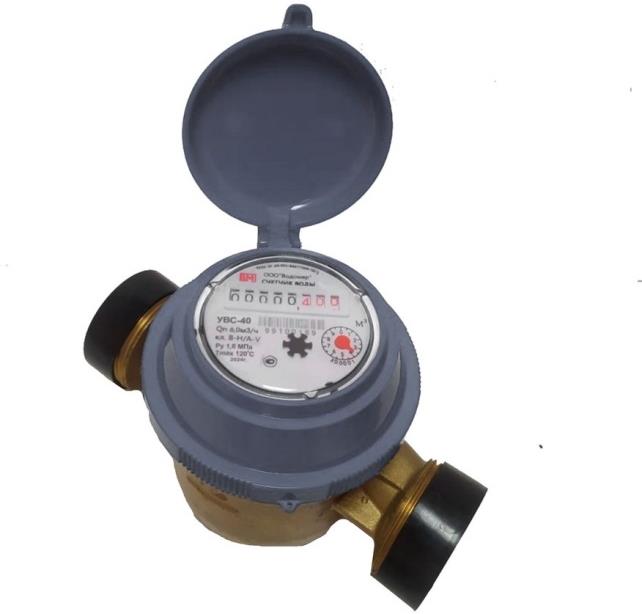

г) Счётчики воды УВС-40

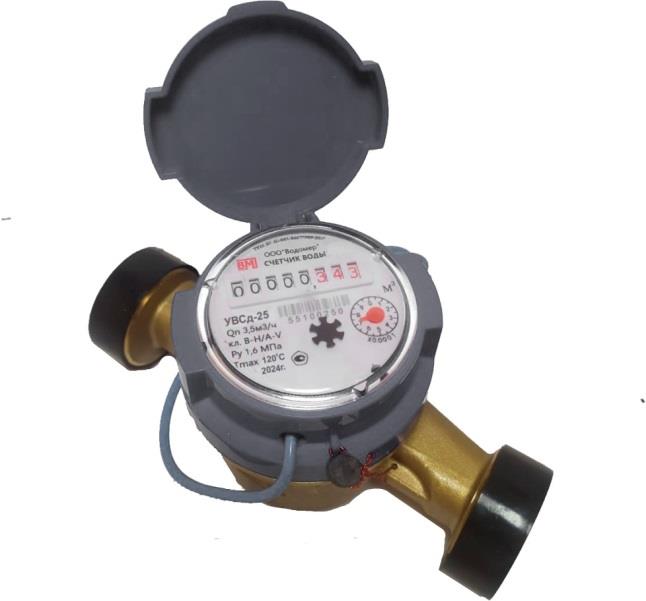

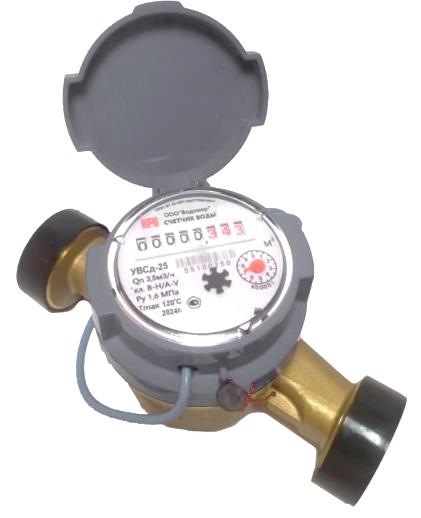

д) Счётчики воды УВСд-25
Рисунок 1 - Общий вид счётчиков воды одноструйных универсальных УВС

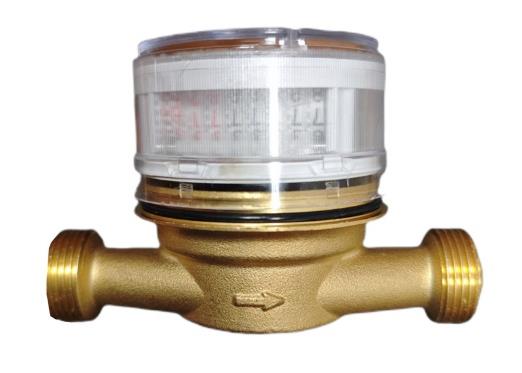

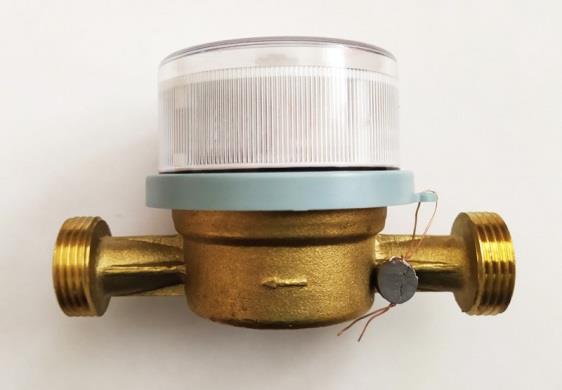

Пломба с оттиском знака поверки в) Счётчики воды УВС-15-01 (УВСд-15-01)
а) Счётчики воды УВС

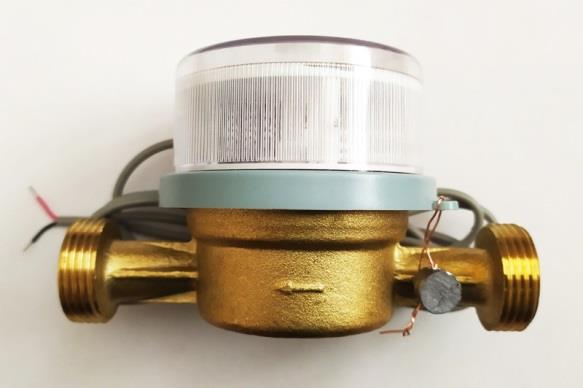

б) Счётчики воды УВСд

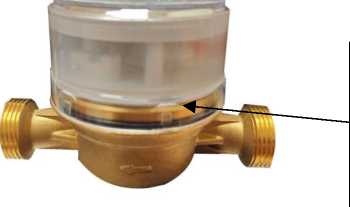

Разрушающиеся защёлки крышки при попытке доступа к счётному механизму
Рисунок 2 - Места нанесения знака поверки на корпус средства измерений и схема защиты от несанкционированного доступа
Заводской номер счётчика состоит из 8 цифр и наносится на лицевую панель счётчика методом лазерной гравировки в соответствии с рисунком 3.
Счётчики могут выпускаться с изображением на маркировочной панели товарного знака поставщика улуг или компании-партнёра. Место нанесения указано на рисунке 3.

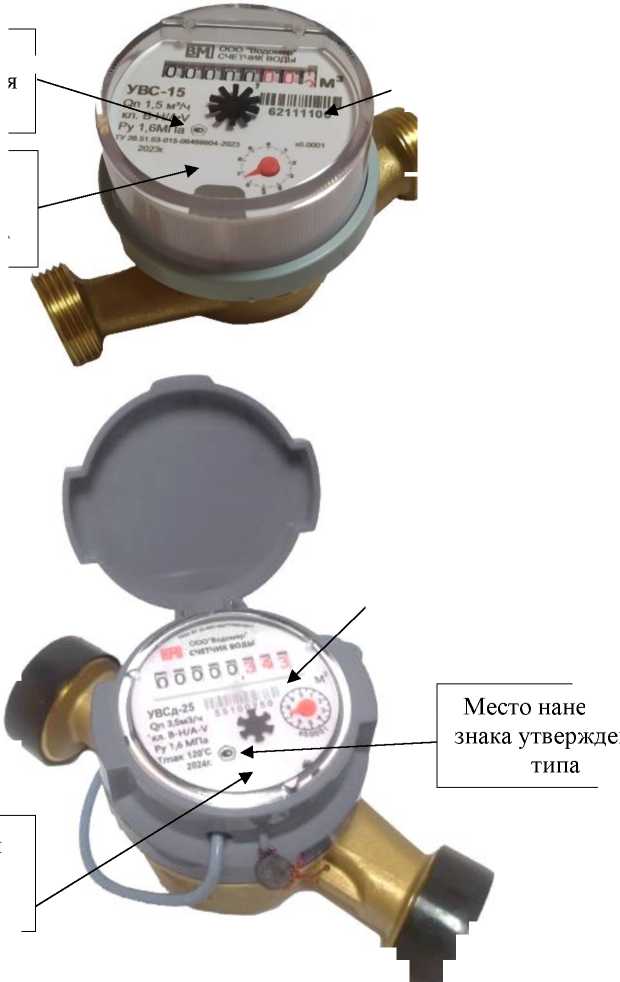

Рисунок 3 - Места расположения заводского номера и нанесения знака утверждения типа средств измерений и товарного знака поставщика услуг
|
Место нанесения знака утверждения типа Место нанесения товарного знака " поставщика услуг я Место нанесения товарного знака поставщика услуг ' |
М л Место нанесения ■* заводского номера - 'V ЛбмЖ ^л>а. взо.9вмв-ЖМавэ f -эооо, ///wKVrfto Место нанесения / заводского номера ? ____________________________________________________ Место нанесения у^и___- знака утверждения 9/^^^^ типа |
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение параметра | ||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
|
Диапазон температур измеряемой среды счётчиков УВС, °С |
от +5 до +95 |
от +5 до +120 | |||
|
- наименьший расход Qmin, м3/ч: Класс A Класс B |
0,06 0,03 |
0,10 0,05 |
0,14 0,07 |
0,24 0,12 |
0,30 0,20 |
|
- переходный расход Qt, м3/ч: Класс A Класс B |
0,15 0,12 |
0,25 0,20 |
0,35 0,28 |
0,60 0,48 |
1,0 0,80 |
|
- номинальный расход Qn, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
|
- наибольший расход Qmax, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
20,0 |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax |
±5 ±2 | ||||
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение параметра | ||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
|
Габаритные размеры, мм: - длина - высота - ширина |
80/110 68 70 |
130 80 77 |
160/260 85 77 |
160/260 120 101,5 |
200/300 120 101,5 |
|
Масса, кг, не более |
0,57 |
0,67 |
0,91 |
1,41 |
1,65 |
|
Класс защиты по ГОСТ 14254 |
IP54 (IP68*) | ||||
|
Потеря давления при наибольшем расходе (Qmax) не превышает, МПа |
0,09 |
0,09 |
0,09 |
0,08 |
0,085 |
|
Максимальное рабочее давление, МПа |
1,6 | ||||
|
Наибольшее значение роликового указателя измерительного 3 индикатора, м3 |
99999,999 | ||||
|
Наименьшая цена деления, м3 |
0,00005 | ||||
|
Цена импульса УВСд, л/имп. |
10 |
10 (100*) | |||
|
Выходные сигналы съёмного внешнего модуля ** |
импульсный выход (открытый коллектор), радиомодуль с интерфейсом Wireless M-Bus, радиомодуль с интерфейсом LoRaWAN, радиомодуль с интерфейсом NB-IoT, цифровой интерфейс M-Bus, цифровой интерфейс RS-485 | ||||
* По заказу.
** Для счетчиков исполнений УВС-15-01 и УВСд-15-01 с внешним модулем выходных
сигналов.
Знак утверждения типа
наносят на лицевую панель счётчика методом фотопечати в соответствии с рисунком 3 и на титульный лист паспорта счётчика типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счётчик воды одноструйный универсальный |
УВС* |
1 шт. |
|
Паспорт |
ПС 26.51.63-015-06469904-2023 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.51.63-015-06469904-2023 |
1 экз. |
|
Методика поверки |
- |
1 экз. * |
|
Комплект монтажных частей |
- |
1 шт. * |
|
* Исполнение счётчика и комплект монтажных частей определяются договором на поставку. | ||
Сведения о методах измерений
изложены в п. 1.5 «Устройство и работа счётчика» документа РЭ 26.51.63-015-06469904-2023 «Счётчики воды одноструйные универсальные УВС. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
ТУ 26.51.63-015-06469904-2023 Счётчики воды одноструйные универсальные УВС, УВСд. Технические условия
