Расходомеры массовые MFM
| Номер в ГРСИ РФ: | 93020-24 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch", Китай |
Расходомеры массовые MFM (далее - расходомеры) предназначены для измерения массы и массового расхода жидкостей и газов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 93020-24 | |||||||||
| Действует | по 27.08.2029 | |||||||||
| Наименование | Расходомеры массовые | |||||||||
| Модель | MFM | |||||||||
| Модификации |
MFMN MFMP MFMK |
|||||||||
| Приказы |
№1741 от
28.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4c913e45-2d9a-ec38-a9e3-8b04e4aeadce | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
«Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», КИТАЙ, No, 61, Middle Section, Huangshan Ave., Yubei District, Chongqing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-764-208-2026 ГСИ. Расходомеры массовые MFM. Методика поверки. Действие МП распространяется на все СИ, находящиеся в эксплуатации.
(с 28.09.2026)
МП 208-0бб-2024 ГСИ. Расходомеры массовые MFM. Методика поверки.
(с 27.08.2024 по 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
4 года
При измерении расхода и/или количества газа
5 лет
При измерении расхода и/или количества жидкости
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 135 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
93020-24: Описание типа
2024-93020-24.pdf
|
Скачать | 219.7 КБ | |
|
93020-24: Методика поверки
2024-mp93020-24.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
93020-24: Описание типа
2026-93020-24.pdf
|
Скачать | 789.3 КБ | |
|
93020-24: Методика поверки
РТ-МП-764-208-2026
2026-mp93020-24.pdf
|
Скачать | 2.7 MБ | |
|
93020-24: Методика поверки
МП 208-0бб-2024
2024-mp93020-24-1.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Расходомеры массовые MFM (далее - расходомеры) предназначены для измерения массы и массового расхода жидкостей и газов.
Описание
Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР) с встроенным термометром сопротивления и электронного блока (далее - ЭБ). ППР представляет собой сенсорную часть расходомера, встраиваемую непосредственно в трубопровод. Сигналы с ППР и термометра сопротивления поступают на ЭБ, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода, цифрового выхода (RS485) и HART. Также ЭБ имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. ЭБ может жестко крепится на ППР (интегральное исполнение), или может быть соединен с ППР с помощью кабеля (раздельное исполнение).
Расходомеры выпускаются в трех модификациях (исполнениях) MFMN, MFMP, MFMK, которые отличаются друг от друга формой трубок.
Общий вид расходомеров представлен на рисунке 1. Серийный номер расходомеров наносится в цифровом формате на маркировочную табличку в виде металлической пластины методом лазерной гравировки, которая установлена на ППР, а так же в виде самоклеящейся этикетки типографским методом, которая наносится на ЭБ. Внешний вид маркировочной таблички показан на рисунке 2. Нанесение знака поверки на расходомеры не предусмотрено.
MFMK
MFMN
MFMP
Рисунок 1 - Общий вид расходомеров
Расходомер массовый MFM
S3 ВИЗ
Модификация: MFMN8OOCFSO8OB26XCFT10ON1SAYO0OO
-□ГТЛр Серийный номер: 25092836 Р - Дата производства: 1Д2025 года
—1U U ш Измеряемая среда: жмдюстъ/газ
Номинальный диаметр Источник питания:
: DN80 24VDC
Диапазон измерений: (0—180 O0)kg/h
Коэффициент p : IЬ Коэффициент Хз ТС 4.3 Максимальное давлени Маркировка взрывозак
а. К 6696874
КИТИ: DI 0.0013 D2 0.995339
К1 5194.802
К26Й1.2В5
30OLB Диапазон температура: -ТОЮ' *+20010
Сертификат взрыве Степень защиты: I Технологический ном
рты: lExdb fc IICT6...T1 GbX
ExibtblllCT80‘C...T440‘CDbX
щиты: EA3CRUC-CNJUK58.B.05941/24
)66 ЛР67
р> O1-FT45O30
Материалы для датчи юв: SS
Класс точности плотности:: 10kg/m*
Стандарт исполнения: GB/T 31130-2014 Класс точнюти: 0.2
Chongqing XJhuanyi Automation Со. J^d.mFlow Instrument Branch
China No.81, Huangshan Ave.Yubei Distrid.Chongqing.China
а)
Место нанесения знака утверждения типа
Место нанесения серийного номера

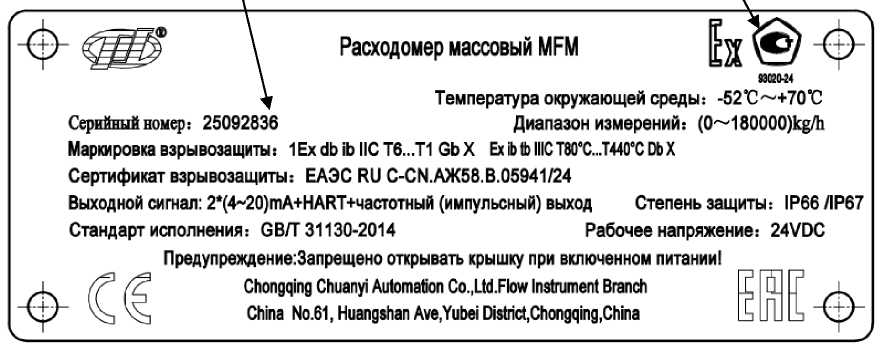

Расходомер массовый MFM
Серийный номер: 25092836
Стандарт исполнения: GB/T 31130-2014
Рабочее напряжение: 24VDC
ЙЙМ
Температура окружающей среды: -52С-'~+70‘С Диапазон измерений: (0—^180000)kg/h
Предупреждение:3апрещено открывать крышку при включенном питании! Chongqing Chuanyi Automation Co.,Ltd.Flow Instrument Branch China No.61, Huangshan Ave.Yubei District,Chongqing,China
Маркировка взрывозащиты: 1ExdbibIICT6...T1 GbX ExibtblllCT80‘C...T440DCDbX
Сертификат взрывозащиты: ЕАЭС RD C-CN.AX58.В.05941/24
Выходной сигнал: 2‘(4~20)тА+НАРТ+частотный (импульсный) выход Степень защиты: IP66 /IP67
б)
Рисунок 2 -Общий вид маркировочной таблички а) - маркировочная табличка на ППР
б) - маркировочная табличка на ЭБ
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет массы массового расхода жидкости. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный, аналоговый или цифровые сигналы.
Защита внутреннего ПО осуществляется при помощи пароля.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
CFT100 |
CFT200 |
|
Номер версии (идентификационный номер) ПО |
SIC.0.0X |
V1.1X |
|
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | ||
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения массового расхода жидкости 1), т/ч |
от 0,036 до 1000 |
|
Максимальный массовый расход газа Grmax2), кг/ч |
(У VkrcAf |
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода жидкости 1) 3), %: |
±0,15; ±0,2; ±0,5 |
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода газов, % |
±0,5 |
|
1) В зависимости от типоразмера и модификации. Фактическое значение указывается в паспорте расходомера. 2) р - рабочая плотность среды, кг/м3; Ma - коэффициент, равный 0,3; c - скорость звука в рабочем состоянии, м/с; Af - общая внутренняя площадь трубок (с учетом количества трубок), м2 3) Погрешности указаны для номинальных диаметров: до DN 40 включительно в динамическом диапазоне измерений 10:1; от DN 50 до DN 150 в динамическом диапазоне измерений 20:1; для DN 200 в динамическом диапазоне измерений 10:1. | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
от 3 до 200 |
|
Максимальное давление измеряемой среды, МПа |
20 |
|
Температура измеряемой среды, °С |
от -196 до +300 |
|
Маркировка взрывозащиты |
1Ex db ib IIC T6...T1 Gb X Ex ib tb IIIC T80°C...T440°C Db X |
|
Выходные сигналы: - аналоговый токовый, мА - частотный, кГц |
от 4 до 20 от 0 до 10 |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В |
24±10 от 85 до 250 |
|
Условия эксплуатации: - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более |
от -52 до +70 от 84 до 106,7 95 |
|
Потребляемая мощность, Вт не более |
20 |
|
Пылевлагозащита по ГОСТ 14254-2015 |
IP66/IP67 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
14 |
|
Средняя наработка на отказ, ч |
140000 |
Знак утверждения типа
на титульный лист паспорта и руководства по эксплуатации расходомера типографским способом, на расходомер при помощи лазерной гравировки.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер массовый |
MFM |
1 шт. |
|
Паспорт |
— |
1 экз. |
|
Руководство по эксплуатации |
— |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.2 «Принцип работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 19.05.2026 № 936 «Об утверждении Государственного
первичного специального эталона единиц массы и объёма нефтепродуктов в потоке, массового и объёмного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объёмного расходов жидкости»
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной
поверочной схемы для средств измерений объемного и массового расходов газа»
Техническая документация «Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», Китай
