Преобразователи измерительные GS
| Номер в ГРСИ РФ: | 93091-24 |
|---|---|
| Производитель / заявитель: | SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай |
Преобразователи измерительные GS (далее - преобразователи) предназначены для измерений и преобразований с последующей гальванической развязкой аналоговых сигналов от датчиков в виде силы и напряжения постоянного тока (в том числе сигналов от термопар), частоты переменного тока и электрического сопротивления постоянному току (в том числе сигналов от термопреобразователей сопротивления) в цифровые и унифицированные аналоговые сигналы.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 93091-24 | ||||||||||||
| Действует | по 02.09.2029 | ||||||||||||
| Наименование | Преобразователи измерительные | ||||||||||||
| Модель | GS | ||||||||||||
| Модификации |
Структура условного обозначения модификаций преобразователей: GS Х1 Х2 - EX. Х3, где: Х1 - две цифры, обозначающие серию; Х2 - две цифры, обозначающие тип входного и выходного сигнала; Х3 - несколько цифр или букв, представляют некоторую дополнительную информацию, которая может быть пустой. На испытания представлены: GS8579-EX.SIL GS8557-EX GS8558-EX |
||||||||||||
| Приказы |
№932 от
15.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | adf4ed16-260a-2c34-7bb5-8f09cc2276e7 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай, КИТАЙ, Room 702, Building 5, No.518, Xinzhuan Road, Songjiang Hi-tech Park, Caohejing Development Park, Shanghai
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0018-2024 МП ГСИ. Преобразователи измерительные GS. Методика поверки
(по 15.05.2026)
РВНЕ.0018-2024 МП с изм. № 1 ГСИ. Преобразователи измерительные GS. Методика поверки. Распространяется на все СИ, находящиеся в эксплуатации.
(с 15.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
18410
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18408 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 24.05.2026 |
Поверители
Скачать
|
93091-24: Описание типа
2024-93091-24.pdf
|
Скачать | 556.7 КБ | |
|
93091-24: Методика поверки
2024-mp93091-24.pdf
Файл устарел
|
Скачать | 7.7 MБ | |
|
93091-24: Методика поверки
РВНЕ.0018-2024 МП
2024-mp93091-24-1.pdf
Файл устарел
|
Скачать | 3.6 MБ | |
|
93091-24: Описание типа
2026-93091-24.pdf
|
Скачать | 756.4 КБ | |
|
93091-24: Методика поверки
РВНЕ.0018-2024 МП
2024-mp93091-24-2.pdf
|
Скачать | 3.6 MБ | |
|
93091-24: Методика поверки
РВНЕ.0018-2024 МП с изм. № 1
2026-mp93091-24.pdf
|
Скачать | 6.1 MБ |
Описание типа
Назначение
Преобразователи измерительные GS (далее - преобразователи) предназначены для измерений и преобразований с последующей гальванической развязкой аналоговых сигналов от датчиков в виде силы и напряжения постоянного тока (в том числе сигналов от термопар), частоты переменного тока и электрического сопротивления постоянному току (в том числе сигналов от термопреобразователей сопротивления) в цифровые и унифицированные аналоговые сигналы.
Описание
Принцип действия преобразователей основан на измерении входных аналоговых сигналов в виде электрического сопротивления постоянному току, силы и напряжения постоянного тока, частоты переменного тока, их преобразовании, обработке и выдаче пропорциональных входному сигналу выходных сигналов.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы для присоединения подводящих проводников и кабелей питания. Преобразователи так же предназначены для передачи сигналов из взрывоопасной зоны в безопасную зону и наоборот.
Преобразователи обеспечивают гальваническое разделение цепей питания, входных и выходных цепей.
Преобразователи выпускаются в модификациях GS8531-EX, GS8532-EX, GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC,
GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC,
GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC,
GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR,
GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX, GS8572-EX, GS8579-EX, GS8576-EX, GS8565-EX, GS8566-EX, GS8577-EX, GS8578-EX, GS8074-EX, GS8081-EX, GS5073-EX.RTD, GS5073-EX.TC, GS5076-EX.SIL.RTD, GS5076-EX.SIL.TC, GS5031-EX, GS5032-EX,
GS5067-EX.1, GS8579-EX.SIL, GS8557-EX, GS8558-EX отличающихся друг от друга характеристиками и функциональным назначением преобразователей.
Структура условного обозначения модификаций преобразователей:
GS
EX.
1 2 3
1 - Две цифры, обозначающие серию:
40 - Серия 4000
50 - Серия 5000
80 - Серия 8000
81 - Серия 8100
82 - Серия 8200
85 - Серия 8500
2 - Две цифры, обозначающие тип входного и выходного сигнала:
31 - Входной и выходной сигнал по току с поддержкой HART-протокола
32 - Входной и выходной сигнал по току с поддержкой HART-протокола
35 - Входной и выходной сигнал по току с поддержкой HART-протокола
36 - Входной и выходной сигнал по току с поддержкой HART-протокола
38 - Входной и выходной сигнал по току с поддержкой HART-протокола
44 - Входной и выходной сигнал по току с поддержкой HART-протокола
45 - Входной и выходной сигнал по току с поддержкой HART-протокола
46 - Входной и выходной сигнал по току с поддержкой HART-протокола
47 - Входной и выходной сигнал по току с поддержкой HART-протокола
49 - Входной и выходной сигнал по току с поддержкой HART-протокола
55 - Входной сигнал частоты
65 - Входной сигнал силы постоянного тока
66 - Входной сигнал силы постоянного тока
67 - Входной и выходной сигнал по току с поддержкой HART-протокола
68 - Входной и выходной сигнал по току с поддержкой HART-протокола
71 - Входной сигнал от термопреобразователей сопротивления, преобразователей термоэлектрических, напряжения постоянного тока или потенциометр
72 - Входной сигнал от термопреобразователей сопротивления, преобразователей термоэлектрических, напряжения постоянного тока или потенциометр
73 - Входной сигнал от термопреобразователей сопротивления, преобразователей термоэлектрических
74 - Потенциометр
76 - Входной сигнал от термопреобразователей сопротивления, преобразователей термоэлектрических, напряжения постоянного тока или потенциометр
77 - Входной сигнал от термопреобразователей сопротивления, преобразователей термоэлектрических, напряжения постоянного тока
78 - Входной сигнал от термопреобразователей сопротивления, преобразователей термоэлектрических, напряжения постоянного тока
79 - Входной сигнал от термопреобразователей сопротивления, преобразователей термоэлектрических, напряжения постоянного тока
81 - Входной сигнал напряжения постоянного тока
89 - Входной сигнал напряжения постоянного тока
3 - Несколько цифр или букв, представляют некоторую дополнительную информацию, которая может быть пустой.
Преобразователи устанавливаются на DIN-рейку.
Серийный номер в виде цифрового или буквенно-цифрового обозначения, состоящего из латинских букв и (или) арабских цифр, наносится на корпус преобразователей методом лазерной гравировки или наносится корпус преобразователей в виде наклейки.

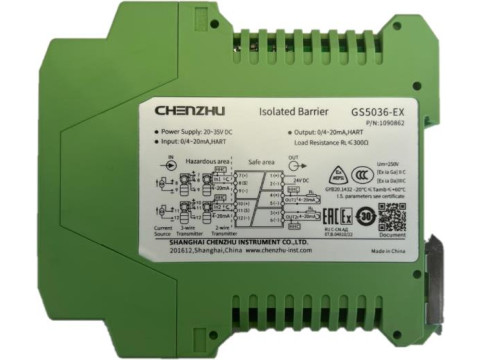

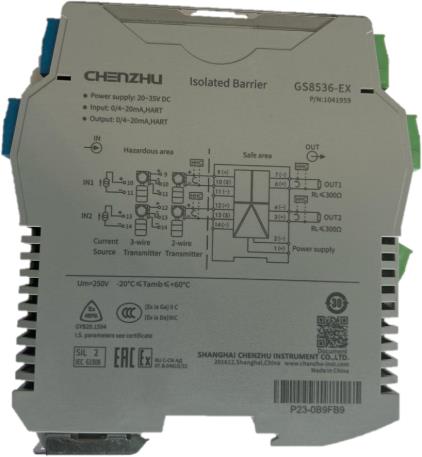

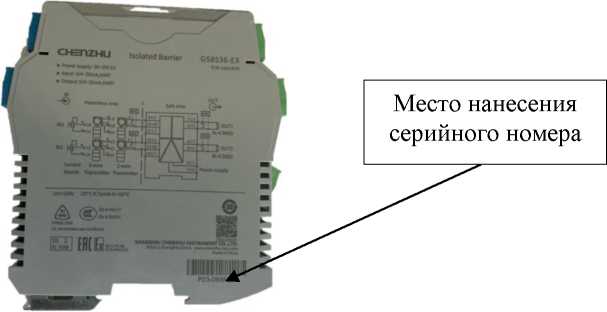

Общий вид преобразователей с указанием места нанесения серийного номера представлен на рисунках 1-4. Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.

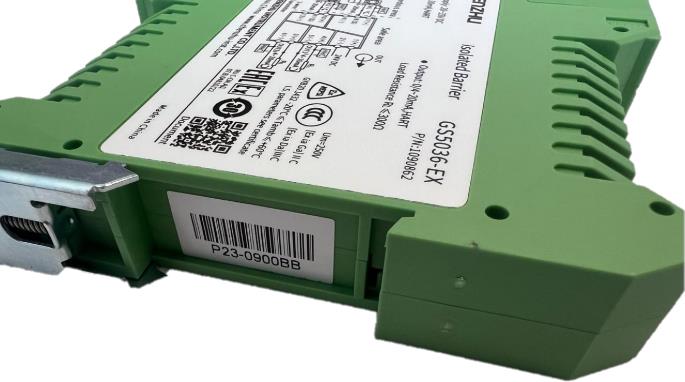

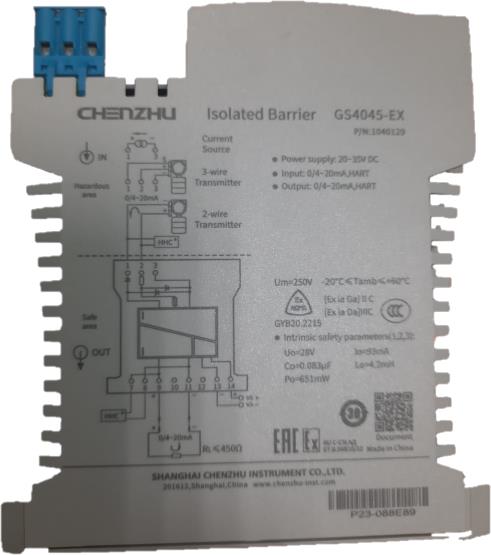

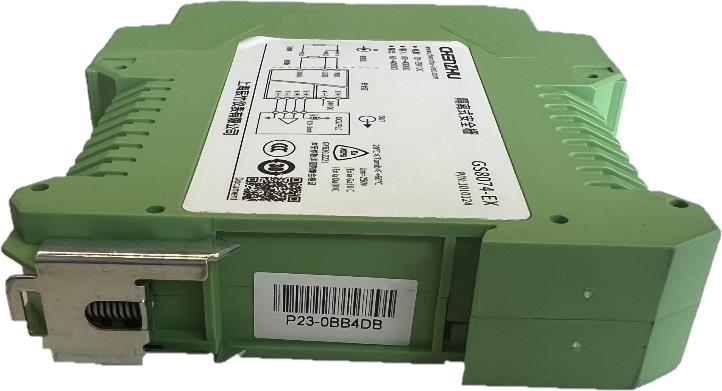

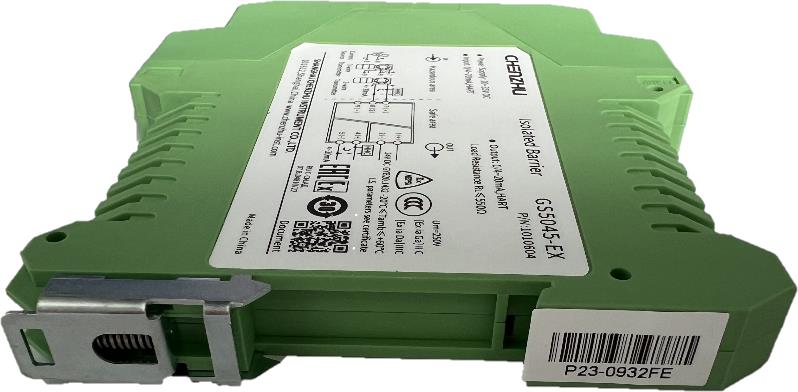

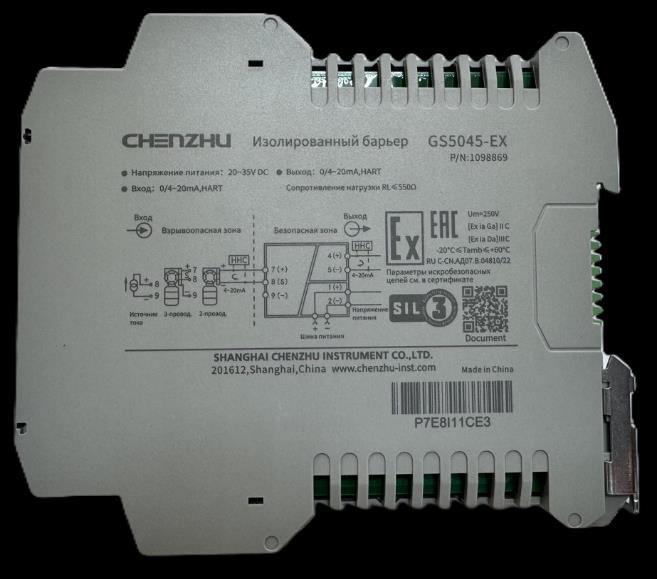

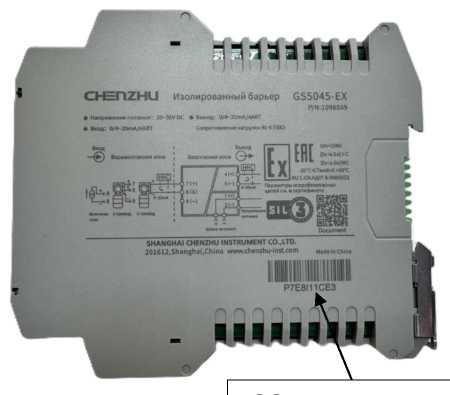

Место нанесения серийного номера

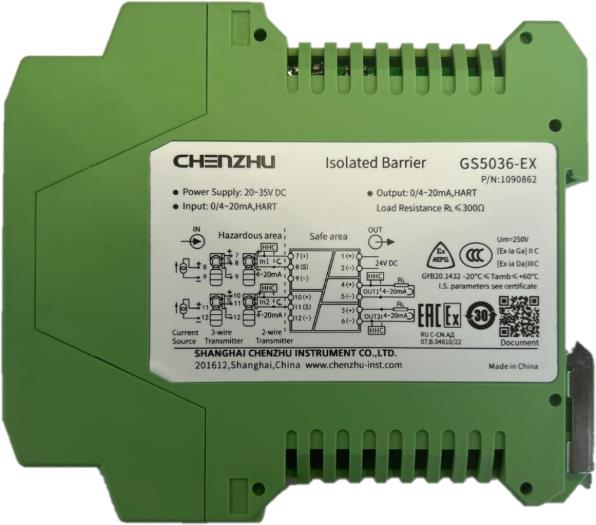

Рисунок 2 - Общий вид преобразователей (Модификации GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5067-EX.1, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS5076-EX.SIL.RTD, GS5076-EX.SIL.TC, GS5031-EX, GS5032-EX)
Рисунок 1 - Общий вид преобразователей с указанием места нанесения серийного номера (Модификации GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX)
Место нанесения серийного номера
Место нанесения серийного номера
Место нанесения
III
серийного номера
IV
Место нанесения серийного номера
Рисунок 3 - Общий вид преобразователей с указанием места нанесения серийного номера (Модификации GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS5076-EX.SIL.RTD, GS5076-EX.SIL.TC, GS5031-EX, GS5032-EX, GS5067-EX.1, GS5073-EX.RTD, GS5073-EX.TC, GS8074-EX, GS8081-EX)
(I, IV - Место нанесения серийного номера, если ширина корпуса 12,5 мм;
II, IV - Место нанесения серийного номера, если ширина корпуса 17,5 мм;
III - Место нанесения серийного номера, если ширина корпуса 22,5 мм)
Рисунок 4 - Общий вид преобразователей с указанием места нанесения серийного номера (Модификации GS8531-EX, GS8532-EX, GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272- EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS8572-EX, GS8579-EX, GS8576-EX, GS8577-EX, GS8578-EX, GS8565-EX, GS8566-EX, GS8579-EX.SIL, GS8557-EX, GS8558-EX)
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей состоит из встроенного и внешнего ПО. Внешнее ПО доступно только для модификаций: GS8555-EX,GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR,
GS8247-EX.AM, GS8247-EX.MR, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX,
GS5079-EX.TC, GS4072-EX, GS5073-EX.RTD, GS5073-EX.TC, GS5076-EX.SIL.RTD,
GS5076-EX.SIL.TC, GS8572-EX, GS8576-EX, GS8577-EX, GS8578-EX, GS8579-EX,
GS8579-EX.SIL.
Встроенное ПО является метрологически значимым, внешнее ПО является метрологически незначимым.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Назначение |
Количество входов и выходов |
Диапазоны входного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) основной погрешности преобразований, % |
Пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS8531-EX |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 4 до 20 мА |
от 4 до 20 мА |
±0,4 |
±0,01 |
|
GS8532-EX |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 4 до 20 мА |
от 4 до 20 мА |
±0,4 |
±0,01 |
|
GS8535-EX |
Преобразование с развязкой выходного сигнала |
1 вход 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS8536-EX |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
GS8547-EX |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
GS8549-EX |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
GS8567-EX |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
GS8568-EX |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS8589-EX.11 |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS8589-EX.22 |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS8572-EX.TC |
Преобразование сигналов преобразователей термоэлектрических1) |
1 вход 1 выход |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ4) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS8572-EX.SIL.TC |
Преобразование сигналов преобразователей термоэлектрических1) |
1 вход 1 выход |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ4) |
от 4 до 20 мА от 1 до 5 В |
±0,1 |
±0,01 |
|
GS8576-EX.TC |
Преобразование сигналов преобразователей термоэлектрических1) |
1 вход 2 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ4) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS8576-EX.SIL.TC |
Преобразование сигналов преобразователей термоэлектрических1) |
1 вход 2 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ4) |
от 4 до 20 мА от 1 до 5 В |
±0,1 |
±0,01 |
|
GS8577-EX.TC |
Преобразование сигналов преобразователей термоэлектрических1) |
1 вход 1 выход |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ4) |
от 4 до 20 мА |
±0,1 |
±0,01 |
|
GS8578-EX.TC |
Преобразование сигналов преобразователей термоэлектрических1) |
2 входа 2 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ4) |
от 4 до 20 мА |
±0,1 |
±0,01 |
|
GS8579-EX.TC |
Преобразование сигналов преобразователей термоэлектрических1) |
2 входа 2 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ4) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS8572-EX.RTD |
Преобразование сигналов термопреобразователей сопротивления2) |
1 вход 1 выход |
Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS8572-EX.R |
Преобразование сигналов потенциометра |
1 вход 1 выход |
от 0 до 10 кОм |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS8572-EX.SIL.RTD |
Преобразование сигналов термопреобразователей сопротивления2) |
1 вход 1 выход |
Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 4 до 20 мА от 1 до 5 В |
±0,1 |
±0,01 |
|
GS8576-EX.RTD |
Преобразование сигналов термопреобразователей сопротивления2) |
1 вход 2 выхода |
Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS8576-EX.R |
Преобразование сигналов потенциометра |
1 вход 2 выхода |
от 0 до 10 кОм |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS8576-EX.SIL.RTD |
Преобразование сигналов термопреобразователей сопротивления2) |
1 вход 2 выхода |
Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 4 до 20 мА от 1 до 5 В |
±0,1 |
±0,01 |
|
GS8577-EX.RTD |
Преобразование сигналов термопреобразователей сопротивления2) |
1 вход 1 выход |
Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 4 до 20 мА |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS8578-EX.RTD |
Преобразование сигналов термопреобразователей сопротивления2) |
2 входа 2 выхода |
Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 4 до 20 мА |
±0,1 |
±0,01 |
|
GS8579-EX.RTD |
Преобразование сигналов термопреобразователей сопротивления2) |
2 входа 2 выхода |
Сигналы от термопреобразователей сопротивления (См. таблицу 7) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS8579-EX.R |
Преобразование сигналов потенциометра |
2 входа 2 выхода |
от 0 до 10 кОм |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS8555-EX |
Преобразование сигналов частоты |
1 вход 2 выхода |
от 0,1 до 100000 Гц |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 |
|
GS5035-EX |
Преобразование с развязкой выходного сигнала |
1 вход 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
GS5036-EX |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS5038-EX |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
GS5045-EX |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
GS5067-EX |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
GS5071-EX |
Преобразование сигналов термопреобразователей сопротивления2) |
1 вход 1 выход |
Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS5072-EX |
Преобразование сигналов преобразователей термоэлектрических1) |
1 вход 1 выход |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ4) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS5076-EX |
Преобразование сигналов термопреобразователей сопротивления2) |
1 вход 2 выход |
Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS5079-EX |
Преобразование сигналов термопреобразователей сопротивления2) |
2 входа 2 выхода |
Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS5076-EX.TC |
Преобразование сигналов преобразователей термоэлектрических1) |
1 вход 2 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ4) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS5079-EX.TC |
Преобразование сигналов преобразователей термоэлектрических1) |
2 входа 2 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ4) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS8247-EX.AMR |
Преобразование с развязкой выходного сигнала |
1 вход 4 выхода |
от 4 до 20 мА |
от 4 до 20 мА 16 бит |
±0,1 |
±0,01 |
|
GS8247-EX.AR |
Преобразование с развязкой выходного сигнала |
1 вход 3 выхода |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS8247-EX.MR |
Преобразование входного сигнала в цифровой вид |
1 вход 3 выхода |
от 4 до 20 мА |
16 бит |
±0,1 |
±0,01 |
|
GS8247-EX.AM |
Преобразование с развязкой выходного сигнала и в цифровой вид |
1 вход 2 выхода |
от 4 до 20 мА |
от 4 до 20 мА 16 бит |
±0,1 |
±0,01 |
|
GS8272-EX.AMR |
Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2) |
1 вход 4 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 4 до 20 мА 16 бит |
±0,1 |
±0,01 |
|
GS8272-EX.AR |
Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2) |
1 вход 3 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 4 до 20 мА 16 бит |
±0,1 |
±0,01 |
|
GS8272-EX.MR |
Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2) |
1 вход 3 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
16 бит |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS8272-EX.AM |
Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2) |
1 вход 2 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 4 до 20 мА и RS-485 |
±0,1 |
±0,01 |
|
GS4044-EX |
Преобразование с развязкой выходного сигнала |
1 вход 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
GS4045-EX |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
GS4046-EX |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
GS4067-EX |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS4072-EX |
Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2) |
1 вход 1 выход |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
GS8572-EX |
Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2) |
1 вход 1 выход |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 |
|
GS8579-EX |
Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2) |
2 входа 2 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 |
|
GS8576-EX |
Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2) |
1 вход 2 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS8577-EX |
Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2) |
1 вход 1 выход |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 4 до 20 мА |
±0,1 |
±0,01 |
|
GS8578-EX |
Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2) |
2 входа 2 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 4 до 20 мА |
±0,1 |
±0,01 |
|
GS8074-EX |
Преобразование сигналов потенциометра |
1 вход 1 выход |
от 60 до 4000 Ом |
от 60 до 4000 Ом |
±0,1 |
±0,01 |
|
GS8081-EX |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от -5 до +60 мВ |
от -5 до +60 мВ |
±0,03 |
±0,01 |
|
GS5076-EX.SIL.RTD |
Преобразование сигналов термопреобразователей сопротивления2) |
1 вход 2 выхода |
Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 |
|
GS5076-EX.SIL.TC |
Преобразование сигналов преобразователей термоэлектрических1) |
1 вход 2 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS8579-EX.SIL |
Преобразование сигналов преобразователей термоэлектрических1)3) и термопреобразователей сопротивления2)4) |
2 входа 2 выхода |
Сигналы от преобразователей термоэлектрических (См. таблицы 4, 5) и термопреобразователей сопротивления (См. таблицы 7) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 |
|
GS8565-EX |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 40 мА |
от 0 до 40 мА |
±0,2 |
±0,02 (при температуре рабочих условий измерений от -20 °С до 0 °С включ.) ±0,01 (при температуре рабочих условий измерений св. 0 °С до +60 °С включ.) |
|
GS8566-EX |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 0 до 40 мА |
от 0 до 40 мА |
±0,2 |
±0,02 (при температуре рабочих условий измерений от -20 °С до 0 °С включ.) ±0,01 (при температуре рабочих условий измерений св. 0 °С до +60 °С включ.) |
|
GS5031-EX |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 4 до 20 мА |
от 4 до 20 мА |
±0,4 |
±0,01 |
|
GS5032-EX |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 4 до 20 мА |
от 4 до 20 мА |
±0,4 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GS5073-EX.RTD |
Преобразование сигналов термопреобразователей сопротивления2) |
1 вход 1 выход |
Сигналы от термопреобразователей сопротивления (См. таблицу 6) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 |
|
GS5073-EX.TC |
Преобразование сигналов преобразователей термоэлектрических1) |
1 вход 1 выход |
Сигналы от преобразователей термоэлектрических (См. таблицу 4) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 |
|
GS5067-EX.1 |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,005 |
|
GS8558-EX |
Преобразование с развязкой выходного сигнала напряжения постоянного и переменного тока (при частоте переменного тока от 200 Гц до 10 кГц) |
1 вход 1 выход |
от -10 до +10 В |
от -10 до +10 В |
±0,2 |
±0,005 |
|
1) Типы преобразователей термоэлектрических, соответствующих ГОСТ Р 8.585-2001, и их характеристики приведены в таблице 4. 2) Типы термопреобразователей сопротивления, соответствующих ГОСТ 6651-2009, подключаемых по трехпроводной схеме, и их характеристики приведены в таблице 6. 3) Типы преобразователей термоэлектрических, не соответствующих ГОСТ Р 8.585-2001, и их характеристики приведены в таблице 5. 4) Типы термопреобразователей сопротивления, соответствующих ГОСТ 6651-2009, подключаемых по трехпроводной схеме к модификации GS8579-EX.SIL, и их характеристики приведены в таблице 7. | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1) Для термопреобразователей сопротивления максимально допустимое сопротивление провода 50 Ом (при трех проводной схеме подключения) 2) При подключении термоэлектрических преобразователей в погрешность преобразований не включена погрешность, вызванная температурой холодного спая. На каждые 100 Ом увеличения длины компенсационного провода погрешность холодного спая увеличивается на 0,2 °C; 3) При подключении термоэлектрического преобразователя типа B диапазон температуры должен быть больше +680 °C для обеспечения нормированных характеристик. 4) При подключении термоэлектрического преобразователя типа S (при измерении температуры ниже +10 °C) пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) основной погрешности преобразований составят ±0,6 %. 5) По умолчанию преобразователи данной модификации настроены на преобразование входных сигналов от преобразователей термоэлектрических. Для преобразования входных сигналов напряжения постоянного тока (мВ) необходимо произвести настройку преобразователя согласно эксплуатационной документации. | ||||||
Таблица 3 - Метрологические характеристики преобразователей модификации GS8557-EX
|
Назначение |
Количество входов и выходов |
Диапазоны входного сигнала, В |
Диапазоны выходного сигнала, В |
Пределы допускаемой абсолютной основной погрешности преобразований, мВ |
Пределы допускаемой относительной дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Преобразование выходного сигнала напряжения постоянного тока |
1 вход 1 выход |
от -20 до 0,5 В |
от -20 до 0,5 В |
±50 |
±0,01 |
Таблица 4 - Характеристики преобразователей термоэлектрических
|
Тип преобразователя термоэлектрического в соответствии с ГОСТ Р 8.585-2001 |
Диапазон измерений температуры, °С |
|
T |
от -200 до +400 |
|
E |
от -200 до +900 |
|
J |
от -200 до +1200 |
|
K |
от -200 до +1372 |
|
N |
от-200 до +1300 |
|
R |
от-40 до +1768 |
|
S |
от -40 до +1768 |
|
B |
от +320 до +1820 |
|
L |
от -200 до +800 |
Таблица 5 - Характеристики преобразователей термоэлектрических для модификации GS8579-EX.SIL
|
Тип преобразователя термоэлектрического |
Диапазон измерений температуры, °С |
|
С |
от 0 до +2200 |
|
D |
от 0 до +2200 |
Таблица 6 - Характеристики термопреобразователей сопротивления
|
Тип термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009 |
Диапазон измерений температуры, °С |
|
Pt100 |
от -200 до +850 |
|
Pt1000 |
от -200 до +300 |
|
50М |
от -50 до +150 |
|
100М |
от -50 до +150 |
Таблица 7 - Характеристики термопреобразователей сопротивления модификации GS8579-EX.SIL
|
Тип термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009 |
Диапазон измерений температуры, °С |
|
50М |
от -50 до +150 |
|
100М |
от -50 до +150 |
Таблица 8 - Значения термоэлектродвижущей силы (ТЭДС) преобразователей термоэлектрических типа С
|
ТЭДС в мкВ при температуре свободного конца 0°С | ||||||||||
|
Температура рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
0 |
0 |
13 |
27 |
40 |
54 |
67 |
81 |
94 |
108 |
122 |
|
10 |
135 |
149 |
163 |
176 |
190 |
204 |
218 |
231 |
245 |
259 |
|
20 |
273 |
287 |
301 |
315 |
329 |
342 |
356 |
370 |
385 |
399 |
|
30 |
413 |
427 |
441 |
455 |
469 |
483 |
498 |
512 |
526 |
540 |
|
40 |
555 |
569 |
583 |
598 |
612 |
627 |
641 |
656 |
670 |
685 |
|
50 |
699 |
714 |
728 |
743 |
757 |
772 |
787 |
801 |
816 |
831 |
|
60 |
846 |
860 |
875 |
890 |
905 |
920 |
934 |
949 |
964 |
979 |
|
70 |
994 |
1 009 |
1 024 |
1 039 |
1 054 |
1 069 |
1 084 |
1 099 |
1 114 |
1 129 |
|
80 |
1 145 |
1 160 |
1 175 |
1 190 |
1 205 |
1 221 |
1 236 |
1 251 |
1 266 |
1 282 |
|
90 |
1 297 |
1 312 |
1 328 |
1 343 |
1 359 |
1 374 |
1 389 |
1 405 |
1 420 |
1 436 |
|
ТЭДС в мкВ при температуре свободного конца 0°С | ||||||||||
|
Температура рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
100 |
1 451 |
1 467 |
1 483 |
1 498 |
1 514 |
1 529 |
1 545 |
1 561 |
1 576 |
1592 |
|
110 |
1 608 |
1 624 |
1 639 |
1 655 |
1 671 |
1 687 |
1 702 |
1 718 |
1 734 |
1750 |
|
120 |
1 766 |
1 782 |
1 798 |
1 814 |
1 830 |
1 846 |
1 862 |
1 878 |
1 894 |
1910 |
|
130 |
1 926 |
1 942 |
1 958 |
1 974 |
1 990 |
2 006 |
2 023 |
2 039 |
2 055 |
2 071 |
|
140 |
2 087 |
2 104 |
2 120 |
2 136 |
2 152 |
2 169 |
2 185 |
2 201 |
2 218 |
2 234 |
|
150 |
2 251 |
2 267 |
2 283 |
2 300 |
2 316 |
2 333 |
2 349 |
2 366 |
2 382 |
2 399 |
|
160 |
2 415 |
2 432 |
2 449 |
2 465 |
2 482 |
2 498 |
2 515 |
2 532 |
2 548 |
2 565 |
|
170 |
2 582 |
2 599 |
2 615 |
2 632 |
2 649 |
2 666 |
2 682 |
2 699 |
2 716 |
2 733 |
|
180 |
2 750 |
2 767 |
2 784 |
2 800 |
2 817 |
2 834 |
2 851 |
2 868 |
2 885 |
2 902 |
|
190 |
2 919 |
2 936 |
2 953 |
2 970 |
2 987 |
3 004 |
3 021 |
3 039 |
3 056 |
3 073 |
|
200 |
3 090 |
3 107 |
3 124 |
3 141 |
3 159 |
3 176 |
3 193 |
3 210 |
3 228 |
3 245 |
|
210 |
3 262 |
3 279 |
3 297 |
3 314 |
3 331 |
3 349 |
3 366 |
3 383 |
3 401 |
3 418 |
|
220 |
3 436 |
3 453 |
3 470 |
3 488 |
3 505 |
3 523 |
3 540 |
3 558 |
3 575 |
3 593 |
|
230 |
3 610 |
3 628 |
3 645 |
3 663 |
3 680 |
3 698 |
3 716 |
3 733 |
3 751 |
3 768 |
|
240 |
3 786 |
3 804 |
3 821 |
3 839 |
3 857 |
3 875 |
3 892 |
3 910 |
3 928 |
3 945 |
|
250 |
3 963 |
3 981 |
3 999 |
4 017 |
4 034 |
4 052 |
4 070 |
4 088 |
4 106 |
4 124 |
|
260 |
4 141 |
4 159 |
4 177 |
4 195 |
4 213 |
4 231 |
4 249 |
4 267 |
4 285 |
4 303 |
|
270 |
4 321 |
4 339 |
4 357 |
4 375 |
4 393 |
4 411 |
4 429 |
4 447 |
4 465 |
4 483 |
|
280 |
4 501 |
4 519 |
4 537 |
4 555 |
4 573 |
4 592 |
4 610 |
4 628 |
4 646 |
4 664 |
|
290 |
4 682 |
4 701 |
4 719 |
4 737 |
4 755 |
4 773 |
4 792 |
4 810 |
4 828 |
4 846 |
|
300 |
4 865 |
4 883 |
4 901 |
4 920 |
4 938 |
4 956 |
4 974 |
4 993 |
5 011 |
5 030 |
|
310 |
5 048 |
5 066 |
5 085 |
5 103 |
5 121 |
5 140 |
5 158 |
5 177 |
5 195 |
5 214 |
|
320 |
5 232 |
5 250 |
5 269 |
5 287 |
5 306 |
5 324 |
5 343 |
5 361 |
5 380 |
5 398 |
|
330 |
5 417 |
5 435 |
5 454 |
5 473 |
5 491 |
5 510 |
5 528 |
5 547 |
5 565 |
5 584 |
|
340 |
5 603 |
5 621 |
5 640 |
5 658 |
5 677 |
5 696 |
5 714 |
5 733 |
5 752 |
5 770 |
|
350 |
5 789 |
5 808 |
5 827 |
5 845 |
5 864 |
5 883 |
5 901 |
5 920 |
5 939 |
5 958 |
|
360 |
5 976 |
5 995 |
6 014 |
6 033 |
6 051 |
6 070 |
6 089 |
6 108 |
6 127 |
6 145 |
|
370 |
6 164 |
6 183 |
6 202 |
6 221 |
6 240 |
6 259 |
6 277 |
6 296 |
6 315 |
6 334 |
|
380 |
6 353 |
6 372 |
6 391 |
3 410 |
6 429 |
6 447 |
6 466 |
6 485 |
6 504 |
6 523 |
|
390 |
6 542 |
6 561 |
6 580 |
6 599 |
6 618 |
6 637 |
6 656 |
6 675 |
6 694 |
6 713 |
|
400 |
6 732 |
6 751 |
6 770 |
6 789 |
6 808 |
6 827 |
6 846 |
6 865 |
6 884 |
6 903 |
|
410 |
6 922 |
6 941 |
6 961 |
6 980 |
6 999 |
7 018 |
7 037 |
7 056 |
7 075 |
7 094 |
|
420 |
7 113 |
7 132 |
7 152 |
7 171 |
7 190 |
7 209 |
7 228 |
7 247 |
7 267 |
7 286 |
|
430 |
7 305 |
7 324 |
7 343 |
7 362 |
7 382 |
7 401 |
7 420 |
7 439 |
7 458 |
7 478 |
|
440 |
7 497 |
7 516 |
7 535 |
7 554 |
7 574 |
7 593 |
7 612 |
7 631 |
7 651 |
7 670 |
|
450 |
7 689 |
7 708 |
7 728 |
7 747 |
7 766 |
7 786 |
7 805 |
7 824 |
7 843 |
7 863 |
|
460 |
7 882 |
7 901 |
7 921 |
7 940 |
7 959 |
7 979 |
7 998 |
8 017 |
8 037 |
8 056 |
|
470 |
8 075 |
8 095 |
8 114 |
8 133 |
8 153 |
8 172 |
8 191 |
8 211 |
8 230 |
8 249 |
|
480 |
8 269 |
8 288 |
8 308 |
8 327 |
8 346 |
8 366 |
8 385 |
8 404 |
8 424 |
8 443 |
|
490 |
8 463 |
8 482 |
8 502 |
8 521 |
8 540 |
8 560 |
8 579 |
8 599 |
8 618 |
8 637 |
|
500 |
8 657 |
8 676 |
8 696 |
8 715 |
8 735 |
8 754 |
8 774 |
8 793 |
8 812 |
8 832 |
|
510 |
8 851 |
8 871 |
8 890 |
8 910 |
8 929 |
8 949 |
8 968 |
8 988 |
9 007 |
9 027 |
|
520 |
9 046 |
9 066 |
9 085 |
9 105 |
9 124 |
9 144 |
9 163 |
9 183 |
9 202 |
9 222 |
|
530 |
9 241 |
9 261 |
9 280 |
9 300 |
9 319 |
9 339 |
9 358 |
9 378 |
9 397 |
9 417 |
|
540 |
9 436 |
9 456 |
9 475 |
9 495 |
9 514 |
9 534 |
9 553 |
9 573 |
9 592 |
9 612 |
|
ТЭДС в мкВ при температуре свободного конца 0°С | ||||||||||
|
Температура рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
550 |
9 631 |
9 651 |
9 670 |
9 690 |
9 710 |
9 729 |
9 749 |
9 768 |
9 788 |
9 807 |
|
560 |
9 827 |
9 846 |
9 866 |
9 885 |
9 905 |
9 925 |
9 944 |
9 964 |
9 983 |
10 003 |
|
570 |
10 022 |
10 042 |
10 061 |
10 081 |
10 100 |
10 120 |
10 140 |
10 159 |
10 179 |
10 198 |
|
580 |
10 218 |
10 237 |
10 257 |
10 276 |
10 296 |
10 316 |
10 335 |
10 355 |
10 374 |
10 394 |
|
590 |
10 413 |
10 433 |
10 452 |
10 472 |
10 491 |
10 511 |
10 531 |
10 550 |
10 570 |
10 589 |
|
600 |
10 609 |
10 628 |
10 648 |
10 667 |
10 687 |
10 706 |
10 726 |
10 746 |
10 765 |
10 785 |
|
610 |
10 804 |
10 824 |
10 843 |
10 863 |
10 882 |
10 902 |
10 921 |
10 941 |
10 960 |
10 980 |
|
620 |
10 999 |
11019 |
11038 |
11058 |
11077 |
11097 |
11117 |
11136 |
11156 |
11175 |
|
630 |
11195 |
11214 |
11234 |
11253 |
11273 |
11292 |
11312 |
11331 |
11351 |
11370 |
|
640 |
11390 |
11409 |
11429 |
11448 |
11468 |
11487 |
11507 |
11526 |
11546 |
11565 |
|
650 |
11585 |
11604 |
11624 |
11643 |
11663 |
11682 |
11702 |
11721 |
11741 |
11760 |
|
660 |
11780 |
11799 |
11818 |
11838 |
11857 |
11877 |
11896 |
11916 |
11935 |
11955 |
|
670 |
11974 |
11994 |
12 013 |
12 033 |
12 052 |
12 072 |
12 091 |
12 111 |
12 130 |
12 150 |
|
680 |
12 169 |
12 189 |
12 208 |
12 228 |
12 247 |
12 267 |
12 286 |
12 306 |
12 325 |
12 344 |
|
690 |
12 364 |
12 383 |
12 403 |
12 422 |
12 442 |
12 461 |
12 481 |
12 500 |
12 520 |
12 539 |
|
700 |
12 559 |
12 578 |
12 597 |
12 617 |
12 636 |
12 656 |
12 675 |
12 695 |
12 714 |
12 734 |
|
710 |
12 753 |
12 772 |
12 792 |
12 811 |
12 831 |
12 850 |
12 870 |
12 889 |
12 908 |
12 928 |
|
720 |
12 947 |
12 967 |
12 986 |
13 006 |
13 025 |
13 044 |
13 064 |
13 083 |
13 103 |
13 122 |
|
730 |
13 141 |
13 161 |
13 180 |
13 200 |
13 219 |
13 238 |
13 258 |
13 277 |
13 297 |
13 316 |
|
740 |
13 335 |
13 355 |
13 374 |
13 393 |
13 413 |
13 432 |
13 452 |
13 471 |
13 490 |
13 510 |
|
750 |
13 529 |
13 548 |
13 568 |
13 587 |
13 606 |
13 626 |
13 645 |
13 665 |
13 684 |
13 703 |
|
760 |
13 723 |
13 742 |
13 761 |
13 781 |
13 800 |
13 819 |
13 839 |
13 858 |
13 877 |
13 896 |
|
770 |
13 916 |
13 935 |
13 954 |
13 974 |
13 993 |
14 012 |
14 032 |
14 051 |
14 070 |
14 089 |
|
780 |
14 109 |
14 128 |
14 147 |
14 167 |
14 186 |
14 205 |
14 224 |
14 244 |
14 263 |
14 282 |
|
790 |
14 301 |
14 321 |
14 340 |
14 359 |
14 378 |
14 398 |
14 417 |
14 436 |
14 455 |
14 475 |
|
800 |
14 494 |
14 513 |
14 532 |
14 551 |
14 571 |
14 590 |
14 609 |
14 628 |
14 647 |
14 667 |
|
810 |
14 686 |
14 705 |
14 724 |
14 743 |
14 763 |
14 782 |
14 801 |
14 820 |
14 839 |
14 858 |
|
820 |
14 878 |
14 897 |
14 916 |
14 935 |
14 954 |
14 973 |
14 993 |
15 012 |
15 031 |
15 050 |
|
830 |
15 069 |
15 088 |
15 107 |
15 126 |
15 146 |
15 165 |
15 184 |
15 203 |
15 222 |
15 241 |
|
840 |
15 260 |
15 279 |
15 298 |
15 317 |
15 336 |
15 356 |
15 375 |
15 394 |
15 413 |
15 432 |
|
850 |
15 451 |
15 470 |
15 489 |
15 508 |
15 527 |
15 546 |
15 565 |
15 584 |
15 603 |
15 622 |
|
860 |
15 641 |
15 660 |
15 679 |
15 698 |
15 717 |
15 736 |
15 755 |
15 774 |
15 793 |
15 812 |
|
870 |
15 831 |
15 850 |
15 869 |
15 888 |
15 907 |
15 926 |
15 945 |
15 964 |
15 983 |
16 002 |
|
880 |
16 021 |
16 040 |
16 058 |
16 077 |
16 096 |
16 115 |
16 134 |
16 153 |
16 172 |
16 191 |
|
890 |
16 210 |
16 229 |
16 248 |
16 266 |
16 285 |
16 304 |
16 323 |
16 342 |
16 361 |
16 380 |
|
900 |
16 398 |
16 417 |
16 436 |
16 455 |
16 474 |
16 493 |
16 511 |
16 530 |
16 549 |
16 568 |
|
910 |
16 587 |
16 606 |
16 624 |
16 643 |
16 662 |
16 681 |
16 699 |
16 718 |
16 737 |
16 756 |
|
920 |
16 775 |
16 793 |
16 812 |
16 831 |
16 850 |
16 868 |
16 887 |
16 906 |
16 924 |
16 943 |
|
930 |
16 962 |
16 981 |
16 999 |
17 018 |
17 037 |
17 055 |
17 074 |
17 093 |
17 111 |
17 130 |
|
940 |
17 149 |
17 167 |
17 186 |
17 205 |
17 223 |
17 242 |
17 261 |
17 279 |
17 298 |
17 317 |
|
950 |
17 335 |
17 354 |
17 373 |
17 391 |
17 410 |
17 428 |
17 447 |
17 465 |
17 484 |
17 503 |
|
960 |
17 521 |
17 540 |
17 558 |
17 577 |
17 595 |
17 614 |
17 633 |
17 651 |
17 670 |
17 688 |
|
970 |
17 707 |
17 725 |
17 744 |
17 762 |
17 781 |
17 799 |
17 818 |
17 836 |
17 855 |
17 873 |
|
980 |
17 892 |
17 910 |
17 929 |
17 947 |
17 966 |
17 984 |
18 002 |
18 021 |
18 039 |
18 058 |
|
990 |
18 076 |
18 095 |
18 113 |
18 131 |
18 150 |
18 168 |
18 187 |
18 205 |
18 223 |
18 242 |
|
ТЭДС в мкВ при температуре свободного конца 0°С | ||||||||||
|
Температура рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1000 |
18 260 |
18 279 |
18 297 |
18 315 |
18 334 |
18 352 |
18 370 |
18 389 |
18 407 |
18 425 |
|
1010 |
18 444 |
18 462 |
18 480 |
18 499 |
18 517 |
18 535 |
18 553 |
18 572 |
18 590 |
18 608 |
|
1020 |
18 627 |
18 645 |
18 663 |
18 681 |
18 700 |
18 718 |
18 736 |
18 754 |
18 773 |
18 791 |
|
1030 |
18 809 |
18 827 |
18 845 |
18 864 |
18 882 |
18 900 |
18 918 |
18 936 |
18 955 |
18 973 |
|
1040 |
18 991 |
19 009 |
19 027 |
19 045 |
19 064 |
19 082 |
19 100 |
19 118 |
19 136 |
19 154 |
|
1050 |
19 172 |
19 190 |
19 208 |
19 227 |
19 245 |
19 263 |
19 281 |
19 299 |
19 317 |
19 335 |
|
1060 |
19 353 |
19 371 |
19 389 |
19 407 |
19 425 |
19 443 |
19 461 |
19 479 |
19 497 |
19 515 |
|
1070 |
19 533 |
19 551 |
19 569 |
19 587 |
19 605 |
19 623 |
19 641 |
19 659 |
19 677 |
19 695 |
|
1080 |
19 713 |
19 731 |
19 749 |
19 767 |
19 785 |
19 803 |
19 821 |
19 839 |
19 856 |
19 874 |
|
1090 |
19 892 |
19 910 |
19 928 |
19 946 |
19 964 |
19 982 |
19 999 |
20 017 |
20 035 |
20 053 |
|
1100 |
20 071 |
20 089 |
20 106 |
20 124 |
20 142 |
20 160 |
20 178 |
20 195 |
20 213 |
20 231 |
|
1110 |
20 249 |
20 267 |
20 284 |
20 302 |
20 3 20 |
20 338 |
20 355 |
20 373 |
20 391 |
20 409 |
|
1120 |
20 426 |
20 444 |
20 462 |
20 479 |
20 497 |
20 515 |
20 532 |
20 550 |
20 568 |
20 585 |
|
1130 |
20 603 |
20 621 |
20 638 |
20 656 |
20 674 |
20 691 |
20 709 |
20 727 |
20 744 |
20 762 |
|
1140 |
20 779 |
20 797 |
20 815 |
20 83 2 |
20 850 |
20 867 |
20 885 |
20 902 |
20 920 |
20 938 |
|
1150 |
20 955 |
20 973 |
20 990 |
21008 |
21025 |
21043 |
21060 |
21078 |
21095 |
21113 |
|
1160 |
21130 |
21148 |
21165 |
21183 |
21200 |
21218 |
21235 |
21253 |
21270 |
21287 |
|
1170 |
21305 |
21322 |
21340 |
21357 |
21375 |
21392 |
21409 |
21427 |
21444 |
21461 |
|
1180 |
21479 |
21496 |
21514 |
21531 |
21548 |
21566 |
21583 |
21600 |
21618 |
21635 |
|
1190 |
21652 |
21670 |
21687 |
21704 |
21721 |
21739 |
21756 |
21773 |
21790 |
21808 |
|
1200 |
21825 |
21842 |
21859 |
21877 |
21894 |
21911 |
21928 |
21946 |
21963 |
21980 |
|
1210 |
21997 |
22 014 |
22 032 |
22 049 |
22 066 |
22 083 |
22 100 |
22 117 |
22 135 |
22 152 |
|
1220 |
22 169 |
22 186 |
22 203 |
22 220 |
22 237 |
22 254 |
22 271 |
22 289 |
22 306 |
22 323 |
|
1230 |
22 340 |
22 357 |
22 374 |
22 391 |
22 408 |
22 425 |
22 442 |
22 459 |
22 476 |
22 493 |
|
1240 |
22 510 |
22 527 |
22 544 |
22 561 |
22 578 |
22 595 |
22 612 |
22 629 |
22 646 |
22 663 |
|
1250 |
22 680 |
22 697 |
22 714 |
22 731 |
22 748 |
22 765 |
22 782 |
22 799 |
22 815 |
22 832 |
|
1260 |
22 849 |
22 866 |
22 883 |
22 900 |
22 917 |
22 934 |
22 950 |
22 967 |
22 984 |
23 001 |
|
1270 |
23 018 |
23 035 |
23 052 |
23 068 |
23 085 |
23 102 |
23 119 |
23 136 |
23 152 |
23 169 |
|
1280 |
23 186 |
23 203 |
23 219 |
23 236 |
23 253 |
23 270 |
23 286 |
23 303 |
23 320 |
23 337 |
|
1290 |
23 353 |
23 370 |
23 387 |
23 403 |
23 420 |
23 437 |
23 453 |
23 470 |
23 487 |
23 503 |
|
1300 |
23 5 20 |
23 537 |
23 553 |
23 570 |
23 587 |
23 603 |
23 620 |
23 636 |
23 653 |
23 670 |
|
1310 |
23 686 |
23 703 |
23 719 |
23 736 |
23 753 |
23 769 |
23 786 |
23 802 |
23 819 |
23 835 |
|
1320 |
23 852 |
23 868 |
23 885 |
23 901 |
23 918 |
23 934 |
23 951 |
23 967 |
23 984 |
24 000 |
|
1330 |
24 017 |
24 033 |
24 050 |
24 066 |
24 083 |
24 099 |
24 116 |
24 132 |
24 148 |
24 165 |
|
1340 |
24 181 |
24 198 |
24 214 |
24 230 |
24 247 |
24 263 |
24 280 |
24 296 |
24 312 |
24 329 |
|
1350 |
24 345 |
24 361 |
24 3 78 |
24 394 |
24 410 |
24 427 |
24 443 |
24 459 |
24 476 |
24 492 |
|
1360 |
24 508 |
24 524 |
24 541 |
24 55 7 |
24 5 73 |
24 590 |
24 606 |
24 622 |
24 638 |
24 655 |
|
1370 |
24 671 |
24 687 |
24 703 |
24 719 |
24 736 |
24 752 |
24 768 |
24 784 |
24 800 |
24 817 |
|
1380 |
24 833 |
24 849 |
24 865 |
24 881 |
24 897 |
24 913 |
24 930 |
24 946 |
24 962 |
24 978 |
|
1390 |
24 994 |
25 010 |
25 026 |
25 042 |
25 058 |
25 075 |
25 091 |
25 107 |
25 123 |
25 139 |
|
1400 |
25 155 |
25 171 |
25 187 |
25 203 |
25 219 |
25 235 |
25 251 |
25 267 |
25 283 |
25 299 |
|
1410 |
25 315 |
25 331 |
25 347 |
25 363 |
25 379 |
25 395 |
25 411 |
25 427 |
25 443 |
25 459 |
|
1420 |
25 475 |
25 490 |
25 506 |
25 522 |
25 538 |
25 554 |
25 570 |
25 586 |
25 602 |
25 618 |
|
1430 |
25 633 |
25 649 |
25 665 |
25 681 |
25 697 |
25 713 |
25 729 |
25 744 |
25 760 |
25 776 |
|
1440 |
25 792 |
25 808 |
25 823 |
25 839 |
25 855 |
25 871 |
25 886 |
25 902 |
25 918 |
25 934 |
|
ТЭДС в мкВ при температуре свободного конца 0°С | ||||||||||
|
Температура рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1450 |
25 949 |
25 965 |
25 981 |
25 997 |
26 012 |
26 028 |
26 044 |
26 060 |
26 075 |
26 091 |
|
1460 |
26 107 |
26 122 |
26 138 |
26 154 |
26 169 |
26 185 |
26 201 |
26 216 |
26 232 |
26 248 |
|
1470 |
26 263 |
26 279 |
26 294 |
26 310 |
26 326 |
26 341 |
26 357 |
26 372 |
26 388 |
26 403 |
|
1480 |
26 419 |
26 435 |
26 450 |
26 466 |
26 481 |
26 497 |
26 512 |
26 528 |
26 543 |
26 559 |
|
1490 |
26 574 |
26 590 |
26 605 |
26 621 |
26 636 |
26 652 |
26 667 |
26 683 |
26 698 |
26 714 |
|
1500 |
26 729 |
26 744 |
26 760 |
26 775 |
26 791 |
26 806 |
26 822 |
26 837 |
26 852 |
26 868 |
|
1510 |
26 883 |
26 899 |
26 914 |
26 929 |
26 945 |
26 960 |
26 975 |
26 991 |
27 006 |
27 021 |
|
1520 |
27 037 |
27 052 |
27 067 |
27 083 |
27 098 |
27 113 |
27 128 |
27 144 |
27 159 |
27 174 |
|
1530 |
27 190 |
27 205 |
27 220 |
27 235 |
27 250 |
27 266 |
27 281 |
27 296 |
27 311 |
27 327 |
|
1540 |
27 342 |
27 357 |
27 372 |
27 387 |
27 403 |
27 418 |
27 433 |
27 448 |
27 463 |
27 478 |
|
1550 |
27 493 |
27 509 |
27 524 |
27 539 |
27 554 |
27 569 |
27 584 |
27 599 |
27 614 |
27 629 |
|
1560 |
27 645 |
27 660 |
27 675 |
27 690 |
27 705 |
27 720 |
27 735 |
27 750 |
27 765 |
27 780 |
|
1570 |
27 795 |
27 810 |
27 825 |
27 840 |
27 855 |
27 870 |
27 885 |
27 900 |
27 915 |
27 930 |
|
1580 |
27 945 |
27 960 |
27 975 |
27 990 |
28 005 |
28 020 |
28 034 |
28 049 |
28 064 |
28 079 |
|
1590 |
28 094 |
28 109 |
28 124 |
28 139 |
28 154 |
28 169 |
28 183 |
28 198 |
28 213 |
28 228 |
|
1600 |
28 243 |
28 258 |
28 272 |
28 287 |
28 302 |
28 317 |
28 332 |
28 346 |
28 361 |
28 376 |
|
1610 |
28 391 |
28 406 |
28 420 |
28 43 5 |
28 450 |
28 465 |
28 479 |
28 494 |
28 509 |
28 524 |
|
1620 |
28 538 |
28 553 |
28 568 |
28 582 |
58 597 |
28 612 |
28 626 |
28 641 |
28 656 |
28 670 |
|
1630 |
28 685 |
28 700 |
28 714 |
28 729 |
28 744 |
28 758 |
28 773 |
28 787 |
28 802 |
28 817 |
|
1640 |
28 831 |
28 846 |
28 860 |
28 875 |
28 890 |
28 904 |
28 919 |
28 933 |
28 948 |
28 962 |
|
1650 |
28 977 |
28 991 |
29 006 |
29 020 |
29 035 |
29 049 |
29 064 |
29 078 |
29 093 |
29 107 |
|
1660 |
29 122 |
29 136 |
29 151 |
29 165 |
29 180 |
29 194 |
29 209 |
29 223 |
29 237 |
29 252 |
|
1670 |
29 266 |
29 281 |
29 295 |
29 309 |
29 324 |
29 338 |
29 353 |
29 367 |
29 381 |
29 396 |
|
1680 |
29 410 |
29 424 |
29 439 |
29 453 |
29 467 |
29 482 |
29 496 |
29 510 |
29 525 |
29 539 |
|
1690 |
29 553 |
29 567 |
29 582 |
29 596 |
29 610 |
29 625 |
29 639 |
29 653 |
29 667 |
29 681 |
|
1700 |
29 696 |
29 710 |
29 724 |
29 738 |
29 753 |
29 767 |
29781 |
29 795 |
29 809 |
29 823 |
|
1710 |
29 838 |
29 852 |
29 866 |
29 880 |
29 894 |
29 908 |
29 922 |
29 937 |
29 951 |
29 965 |
|
1720 |
29 979 |
29 993 |
30 007 |
30 021 |
30 035 |
30 049 |
30 063 |
30 077 |
30 091 |
30 106 |
|
1730 |
30 120 |
30 134 |
30 148 |
30 162 |
30 176 |
30 190 |
30 204 |
30 218 |
30 232 |
30 246 |
|
1740 |
30 260 |
30 274 |
30 288 |
30 302 |
30 315 |
30 329 |
30 343 |
30 357 |
30 371 |
30 385 |
|
1750 |
30 399 |
30 413 |
30 427 |
30 441 |
30 455 |
30 469 |
30 482 |
30 496 |
30 510 |
30 524 |
|
1760 |
30 538 |
30 552 |
30 565 |
30 579 |
30 593 |
30 607 |
30 621 |
30 635 |
30 648 |
30 662 |
|
1770 |
30 676 |
30 690 |
30 704 |
30 717 |
30 731 |
30 745 |
30 759 |
30 772 |
30 786 |
30 800 |
|
1780 |
30 813 |
30 827 |
30 841 |
30 855 |
30 868 |
30 882 |
30 896 |
30 909 |
30 923 |
30 937 |
|
1790 |
30 950 |
30 964 |
30 978 |
30 991 |
31005 |
31019 |
31032 |
31046 |
31 059 |
31073 |
|
1800 |
31087 |
31100 |
31114 |
31127 |
31141 |
31154 |
31168 |
31182 |
31 195 |
31209 |
|
1810 |
31222 |
31236 |
31249 |
31263 |
31276 |
31290 |
31303 |
31317 |
31 330 |
31344 |
|
1820 |
31357 |
31371 |
31384 |
31397 |
31411 |
31424 |
31438 |
31451 |
31 465 |
31478 |
|
1830 |
31491 |
31505 |
31518 |
31532 |
31545 |
31558 |
31572 |
31585 |
31 598 |
31612 |
|
1840 |
31625 |
31638 |
31652 |
31665 |
31678 |
31692 |
31705 |
31718 |
31 731 |
31745 |
|
1850 |
31758 |
31771 |
31784 |
31798 |
31811 |
31824 |
31837 |
31851 |
31 864 |
31877 |
|
1860 |
31890 |
31903 |
31917 |
31930 |
31943 |
31956 |
31969 |
31982 |
31 996 |
32 009 |
|
1870 |
32 022 |
32 035 |
32 048 |
32 061 |
32 074 |
32 087 |
32 101 |
32 114 |
32 127 |
32 140 |
|
1880 |
32 153 |
32 166 |
32 179 |
32 192 |
32 205 |
32 218 |
32 231 |
32 244 |
32 257 |
32 270 |
|
1890 |
32 283 |
32 296 |
32 309 |
32 322 |
32 335 |
32 348 |
32 361 |
32 374 |
32 387 |
32 400 |
|
ТЭДС в мкВ при температуре свободного конца 0°С | ||||||||||
|
Температура рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1900 |
32 413 |
32 426 |
32 439 |
32 451 |
32 464 |
32 477 |
32 490 |
32 503 |
32 516 |
32 529 |
|
1910 |
32 542 |
32 554 |
32 567 |
32 580 |
32 593 |
32 606 |
32 619 |
32 631 |
32 644 |
32 657 |
|
1920 |
32 670 |
32 683 |
32 695 |
32 708 |
32 721 |
32 734 |
32 746 |
32 759 |
32 772 |
32 784 |
|
1930 |
32 797 |
32 810 |
32 823 |
32 835 |
32 848 |
32 861 |
32 873 |
32 886 |
32 899 |
32 911 |
|
1940 |
32 924 |
32 937 |
32 949 |
32 962 |
32 974 |
32 987 |
33 000 |
33 012 |
33 025 |
33 037 |
|
1950 |
33 050 |
33 063 |
33 075 |
33 088 |
33 100 |
33 113 |
33 125 |
33 138 |
33 150 |
33 163 |
|
1960 |
33 175 |
33 188 |
33 200 |
33 213 |
33 225 |
33 238 |
33 250 |
33 263 |
33 275 |
33 287 |
|
1970 |
33 300 |
33 312 |
33 325 |
33 337 |
33 350 |
33 362 |
33 374 |
33 387 |
33 399 |
33 411 |
|
1980 |
33 424 |
33 436 |
33 448 |
33 461 |
33 473 |
33 485 |
33 498 |
33 510 |
33 522 |
33 535 |
|
1990 |
33 547 |
33 559 |
33 571 |
33 584 |
33 596 |
33 608 |
33 620 |
33 632 |
33 645 |
33 657 |
|
2 000 |
33 669 |
33 681 |
33 693 |
33 706 |
33 718 |
33 730 |
33 742 |
33 754 |
33 766 |
33 779 |
|
2 010 |
33 791 |
33 803 |
33 815 |
33 827 |
33 839 |
33 851 |
33 863 |
33 875 |
33 887 |
33 899 |
|
2 020 |
33 911 |
33 923 |
33 936 |
33 948 |
33 960 |
33 972 |
33 984 |
33 996 |
34 008 |
34 019 |
|
2 030 |
34 031 |
34 043 |
34 055 |
34 067 |
34 079 |
34 091 |
34 103 |
34 115 |
34 127 |
34 139 |
|
2 040 |
34 151 |
34 163 |
34 174 |
34 186 |
34 198 |
34 210 |
34 222 |
34 234 |
34 245 |
34 257 |
|
2 050 |
34 269 |
34 281 |
34 293 |
34 304 |
34 316 |
34 3 28 |
34 340 |
34 351 |
34 363 |
34 375 |
|
2 060 |
34 387 |
34 398 |
34 410 |
34 422 |
34 433 |
34 445 |
34 457 |
34 468 |
34 480 |
34 492 |
|
2 070 |
34 503 |
34 515 |
34 527 |
34 538 |
34 550 |
34 561 |
34 573 |
34 585 |
34 596 |
34 608 |
|
2 080 |
34 619 |
34 631 |
34 642 |
34 654 |
34 665 |
34 677 |
34 688 |
34 700 |
34 711 |
34 723 |
|
2 090 |
34 734 |
34 746 |
34 757 |
34 769 |
34 780 |
34 792 |
34 803 |
34 814 |
34 826 |
34 837 |
|
2 100 |
34 849 |
34 860 |
34 871 |
34 883 |
34 894 |
34 905 |
34 917 |
34 928 |
34 939 |
34 951 |
|
2 110 |
34 962 |
34 973 |
34 984 |
34 996 |
35 007 |
35 018 |
35 029 |
35 041 |
35 052 |
35 063 |
|
2 120 |
35 074 |
35 085 |
35 097 |
35 108 |
35 119 |
35 130 |
35 141 |
35 152 |
35 164 |
35 175 |
|
2 130 |
35 186 |
35 197 |
35 208 |
35 219 |
35 230 |
35 241 |
35 252 |
35 263 |
35 274 |
35 285 |
|
2 140 |
35 296 |
35 307 |
30 318 |
35 329 |
35 340 |
35 351 |
35 362 |
35 373 |
35 384 |
35 395 |
|
2 150 |
35 406 |
35 417 |
35 428 |
35 439 |
35 450 |
35 461 |
35 472 |
35 482 |
35 493 |
35 504 |
|
2 160 |
35 515 |
35 526 |
35 537 |
35 547 |
35 558 |
35 569 |
35 580 |
35 591 |
35 601 |
35 612 |
|
2 170 |
35 623 |
35 634 |
35 644 |
35 655 |
35 666 |
35 676 |
35 687 |
35 698 |
35 708 |
35 719 |
|
2 180 |
35 730 |
35 740 |
35 751 |
35 762 |
35 772 |
35 783 |
35 793 |
35 804 |
35 814 |
35 825 |
|
2 190 |
35 836 |
35 846 |
35 857 |
35 867 |
35 878 |
35 888 |
35 899 |
35 909 |
35 920 |
35 930 |
|
2 200 |
35 940 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Таблица 9 - Значения термоэлектродвижущей силы (ТЭДС) преобразователей
термоэлектрических типа D
|
ТЭДС в мкВ при температуре свободного конца 0 °С | ||||||||||
|
Температура рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
0 |
0 |
10 |
19 |
29 |
39 |
48 |
58 |
68 |
78 |
88 |
|
10 |
98 |
108 |
118 |
128 |
138 |
148 |
159 |
169 |
179 |
189 |
|
20 |
200 |
210 |
221 |
231 |
242 |
252 |
263 |
273 |
284 |
295 |
|
30 |
305 |
316 |
327 |
338 |
349 |
360 |
371 |
382 |
393 |
404 |
|
40 |
415 |
426 |
437 |
448 |
460 |
471 |
482 |
494 |
505 |
517 |
|
50 |
528 |
540 |
551 |
563 |
574 |
586 |
598 |
609 |
621 |
633 |
|
60 |
645 |
657 |
668 |
680 |
692 |
704 |
716 |
728 |
741 |
753 |
|
ТЭДС в мкВ при температуре свободного конца 0 °С | ||||||||||
|
Температура рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
70 |
765 |
777 |
789 |
802 |
814 |
826 |
839 |
851 |
863 |
876 |
|
80 |
888 |
901 |
914 |
926 |
939 |
951 |
964 |
977 |
990 |
1 002 |
|
90 |
1 015 |
1 028 |
1 041 |
1 054 |
1 067 |
1 080 |
1 093 |
1 106 |
1 119 |
1 132 |
|
100 |
1 145 |
1 158 |
1 172 |
1185 |
1 198 |
1 212 |
1 225 |
1 238 |
1 252 |
1 265 |
|
110 |
1 278 |
1 292 |
1 305 |
1319 |
1 333 |
1 346 |
1 360 |
1 374 |
1 387 |
1 401 |
|
120 |
1 415 |
1 428 |
1 442 |
1 456 |
1 470 |
1 484 |
1 498 |
1 512 |
1 526 |
1 540 |
|
130 |
1 554 |
1 568 |
1 582 |
1 596 |
1 610 |
1 624 |
1 639 |
1 653 |
1 667 |
1 681 |
|
140 |
1 696 |
1 710 |
1 725 |
1 739 |
1 753 |
1 768 |
1 782 |
1 797 |
1 811 |
1 826 |
|
150 |
1 841 |
1 855 |
1 870 |
1 884 |
1 899 |
1 914 |
1 929 |
1 943 |
1 958 |
1 973 |
|
160 |
1 988 |
2 003 |
2 018 |
2 033 |
2 048 |
2 063 |
2 078 |
2 093 |
2 108 |
2 123 |
|
170 |
2 138 |
2 153 |
2 168 |
2 183 |
2 199 |
2 214 |
2 229 |
2 244 |
2 260 |
2 275 |
|
180 |
2 290 |
2 306 |
2 321 |
2 337 |
2 352 |
2 368 |
2 383 |
2 399 |
2 414 |
2 430 |
|
190 |
2 445 |
2 461 |
2 477 |
2 492 |
2 508 |
2 524 |
2 539 |
2 555 |
2 571 |
2 587 |
|
200 |
2 603 |
2 618 |
2 634 |
2 650 |
2 666 |
2 682 |
2 698 |
2 714 |
2 730 |
2 746 |
|
210 |
2 762 |
2 778 |
2 794 |
2 810 |
2 826 |
2 843 |
2 859 |
2 875 |
2 891 |
2 907 |
|
220 |
2 924 |
2 940 |
2 956 |
2 973 |
2 989 |
3 005 |
3 022 |
3 038 |
3 055 |
3 071 |
|
230 |
3 088 |
3 104 |
3 121 |
3 137 |
3 154 |
3 170 |
3 187 |
3 203 |
3 220 |
3 237 |
|
240 |
3 253 |
3 270 |
3 287 |
3 303 |
3 320 |
3 337 |
3 354 |
3 371 |
3 387 |
3 404 |
|
250 |
3 421 |
3 438 |
3 455 |
3 472 |
3 489 |
3 506 |
3 523 |
3 540 |
3 557 |
3 574 |
|
260 |
3 591 |
3 608 |
3 625 |
3 642 |
3 659 |
3 676 |
3 693 |
3 711 |
3 728 |
3 745 |
|
270 |
3 762 |
3 780 |
3 797 |
3 814 |
3 831 |
3 849 |
3 866 |
3 883 |
3 901 |
3 918 |
|
280 |
3 936 |
3 953 |
3 970 |
3 988 |
4 005 |
4 023 |
4 040 |
4 058 |
4 075 |
4 093 |
|
290 |
4 111 |
4 128 |
4 146 |
4 163 |
4 181 |
4 199 |
4 216 |
4 234 |
4 252 |
4 269 |
|
300 |
4 287 |
4 305 |
4 323 |
4 340 |
4 358 |
4 376 |
4 394 |
4 412 |
4 430 |
4 447 |
|
310 |
4 465 |
4 483 |
4 501 |
4 519 |
4 537 |
4 555 |
4 573 |
4 591 |
4 609 |
4 627 |
|
320 |
4 645 |
4 663 |
4 681 |
4 699 |
4 717 |
4 735 |
4 753 |
4 772 |
4 790 |
4 808 |
|
330 |
4 826 |
4 844 |
4 862 |
4 881 |
4 899 |
4 917 |
4 935 |
4 954 |
4 972 |
4 990 |
|
340 |
5 009 |
5 027 |
5 045 |
5 064 |
5 082 |
5 100 |
5 119 |
5 137 |
5 156 |
5 174 |
|
350 |
5 192 |
5 211 |
5 229 |
5 248 |
5 266 |
5 285 |
5 303 |
5 322 |
5 340 |
5 359 |
|
360 |
5 378 |
5 396 |
5 415 |
5 433 |
5 452 |
5 471 |
5 489 |
5 508 |
5 527 |
5 545 |
|
370 |
5 564 |
5 583 |
5 601 |
5 620 |
5 639 |
5 658 |
5 676 |
5 695 |
5 714 |
5 733 |
|
380 |
5 752 |
5 770 |
5 789 |
5 808 |
5 827 |
5 846 |
5 865 |
5 884 |
5 902 |
5 921 |
|
390 |
5 940 |
5 959 |
5 978 |
5 997 |
6 016 |
6 035 |
6 054 |
6 073 |
6 092 |
6 111 |
|
400 |
6 130 |
6 149 |
6 168 |
6 187 |
6 206 |
6 225 |
6 245 |
6 264 |
6 283 |
6 302 |
|
410 |
6 321 |
6 340 |
6 359 |
6 378 |
6 398 |
6 417 |
6 436 |
6 455 |
6 474 |
6 494 |
|
420 |
6 513 |
6 532 |
6 551 |
6 571 |
6 590 |
6 609 |
6 628 |
6 648 |
6 667 |
6 686 |
|
430 |
6 706 |
6 725 |
6 744 |
6 764 |
6 783 |
6 802 |
6 822 |
6 841 |
6 861 |
6 880 |
|
440 |
6 899 |
6 919 |
6 938 |
6 958 |
6 977 |
6 997 |
7 016 |
7 035 |
7 055 |
7 074 |
|
450 |
7 094 |
7 113 |
7 133 |
7 152 |
7 172 |
7 191 |
7 211 |
7 231 |
7 250 |
7 270 |
|
460 |
7 289 |
7 309 |
7 328 |
7 348 |
7 368 |
7 387 |
7 407 |
7 427 |
7 446 |
7 466 |
|
470 |
7 485 |
7 505 |
7 525 |
7 544 |
7 564 |
7 584 |
7 604 |
7 623 |
7 643 |
7 663 |
|
480 |
7 682 |
7 702 |
7 722 |
7 742 |
7 761 |
7 781 |
7 801 |
7 821 |
7 840 |
7 860 |
|
490 |
7 880 |
7 900 |
7 920 |
7 939 |
7 959 |
7 979 |
7 999 |
8 019 |
8 038 |
8 058 |
|
500 |
8 078 |
8 098 |
8 118 |
8 138 |
8 158 |
8 178 |
8 197 |
8 217 |
8 237 |
8 257 |
|
510 |
8 277 |
8 297 |
8 317 |
8 337 |
8 357 |
8 377 |
8 397 |
8 417 |
8 437 |
8 457 |
|
ТЭДС в мкВ при температуре свободного конца 0 °С | ||||||||||
|
Температура рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
520 |
8 476 |
8 496 |
8 516 |
8 536 |
8 556 |
8 576 |
8 596 |
8 616 |
8 636 |
8 656 |
|
530 |
8 676 |
8 696 |
8 717 |
8 737 |
8 757 |
8 777 |
8 797 |
8 817 |
8 837 |
8 857 |
|
540 |
8 877 |
8 897 |
8 917 |
8 937 |
8 957 |
8 977 |
8 997 |
9 018 |
9 038 |
9 058 |
|
550 |
9 078 |
9 098 |
9 118 |
9 138 |
9 158 |
9 178 |
9 199 |
9 219 |
9 239 |
9 259 |
|
560 |
9 279 |
9 299 |
9 320 |
9 340 |
9 360 |
9 380 |
9 400 |
9 420 |
9 441 |
9 461 |
|
570 |
9 481 |
9 501 |
9 521 |
9 542 |
9 562 |
9 582 |
9 602 |
9 622 |
9 643 |
9 663 |
|
580 |
9 683 |
9 703 |
9 723 |
9 744 |
9 764 |
9 784 |
9 804 |
9 825 |
9 845 |
9 865 |
|
590 |
9 885 |
9 906 |
9 926 |
9 946 |
9 966 |
9 987 |
10 007 |
10 027 |
10 048 |
10 068 |
|
600 |
10 088 |
10 108 |
10 129 |
10 149 |
10 169 |
10 190 |
10 210 |
10 230 |
10 250 |
10 271 |
|
610 |
10 291 |
10 311 |
10 332 |
10 352 |
10 372 |
10 393 |
10 413 |
10 433 |
10 454 |
10 474 |
|
620 |
10 494 |
10 515 |
10 535 |
10 555 |
10 576 |
10 596 |
10 616 |
10 637 |
10 657 |
10 677 |
|
630 |
10 698 |
10 718 |
10 738 |
10 759 |
10 779 |
10 799 |
10 820 |
10 840 |
10 860 |
10 881 |
|
640 |
10 901 |
10 921 |
10 942 |
10 962 |
10 983 |
11003 |
11023 |
11044 |
11064 |
11084 |
|
650 |
11105 |
11125 |
11146 |
11166 |
11186 |
11207 |
11227 |
11247 |
11268 |
11288 |
|
660 |
11309 |
11329 |
11349 |
11370 |
11390 |
11410 |
11431 |
11451 |
11472 |
11492 |
|
670 |
11512 |
11533 |
11553 |
11574 |
11594 |
11614 |
11635 |
11655 |
11676 |
11696 |
|
680 |
11716 |
11737 |
11757 |
11778 |
11798 |
11818 |
11839 |
11859 |
11880 |
11900 |
|
690 |
11921 |
11941 |
11961 |
11982 |
12 002 |
12 023 |
12 043 |
12 063 |
12 084 |
12 104 |
|
700 |
12 125 |
12 145 |
12 165 |
12 186 |
12 206 |
12 227 |
12 247 |
12 268 |
12 288 |
12 308 |
|
710 |
12 329 |
12 349 |
12 370 |
12 390 |
12 410 |
12 431 |
12 451 |
12 472 |
12 492 |
12 513 |
|
720 |
12 533 |
12 553 |
12 574 |
12 594 |
12 615 |
12 635 |
12 656 |
12 676 |
12 696 |
12 717 |
|
730 |
12 737 |
12 758 |
12 778 |
12 799 |
12 819 |
12 840 |
12 860 |
12 880 |
12 901 |
12 921 |
|
740 |
12 942 |
12 962 |
12 983 |
13 003 |
13 023 |
13 044 |
13 064 |
13 085 |
13 105 |
13 126 |
|
750 |
13 146 |
13 167 |
13 187 |
13 207 |
13 228 |
13 248 |
13 269 |
13 289 |
13 310 |
13 330 |
|
760 |
13 351 |
13 371 |
13 392 |
13 412 |
13 433 |
13 453 |
13 473 |
13 494 |
13 514 |
13 535 |
|
770 |
13 555 |
13 576 |
13 596 |
13 617 |
13 637 |
13 658 |
13 678 |
13 699 |
13 719 |
13 740 |
|
780 |
13 760 |
13 781 |
13 801 |
13 822 |
13 842 |
13 863 |
13 883 |
13 904 |
13 924 |
13 945 |
|
790 |
13 965 |
13 986 |
14 006 |
14 027 |
14 047 |
14 068 |
14 088 |
14 109 |
14 129 |
14 150 |
|
800 |
14 170 |
14 191 |
14 211 |
14 232 |
14 252 |
14 273 |
14 293 |
14 314 |
14 334 |
14 355 |
|
810 |
14 375 |
14 395 |
14 416 |
14 436 |
14 457 |
14 477 |
14 498 |
14 518 |
14 539 |
14 559 |
|
820 |
14 580 |
14 600 |
14 621 |
14 641 |
14 662 |
14 682 |
14 703 |
14 723 |
14 744 |
14 764 |
|
830 |
14 784 |
14 805 |
14 825 |
14 846 |
14 866 |
14 887 |
14 907 |
14 928 |
14 948 |
14 969 |
|
840 |
14 989 |
15 009 |
15 030 |
15 050 |
15 071 |
15 091 |
15 112 |
15 132 |
15 152 |
15 173 |
|
850 |
15 193 |
15 214 |
15 234 |
15 255 |
15 275 |
15 295 |
15 316 |
15 336 |
15 357 |
15 377 |
|
860 |
15 398 |
15 418 |
15 438 |
15 459 |
15 479 |
15 500 |
15 520 |
15 540 |
15 561 |
15 581 |
|
870 |
15 602 |
15 622 |
15 642 |
15 663 |
15 683 |
15 703 |
15 724 |
15 744 |
15 765 |
15 785 |
|
880 |
15 805 |
15 826 |
15 846 |
15 866 |
15 887 |
15 907 |
15 928 |
15 948 |
15 968 |
15 989 |
|
890 |
16 009 |
16 029 |
16 050 |
16 070 |
16 090 |
16 111 |
16 131 |
16 151 |
16 172 |
16 192 |
|
900 |
16 212 |
16 233 |
16 253 |
16 273 |
16 294 |
16 314 |
16 334 |
16 354 |
16 375 |
16 395 |
|
910 |
16 415 |
16 436 |
16 456 |
16 476 |
16 497 |
16 517 |
16 537 |
16 557 |
16 578 |
16 598 |
|
920 |
16 618 |
16 638 |
16 659 |
16 679 |
16 699 |
16 720 |
16 740 |
16 760 |
16 780 |
16 801 |
|
930 |
16 821 |
16 841 |
16 861 |
16 881 |
16 902 |
16 922 |
16 942 |
16 962 |
16 983 |
17 003 |
|
940 |
17 023 |
17 043 |
17 063 |
17 084 |
17 104 |
17 124 |
17 144 |
17 164 |
17 185 |
17 205 |
|
950 |
17 225 |
17 245 |
17 265 |
17 285 |
17 306 |
17 326 |
17 346 |
17 366 |
17 386 |
17 406 |
|
960 |
17 427 |
17 447 |
17 467 |
17 487 |
17 507 |
17 527 |
17 547 |
17 568 |
17 588 |
17 608 |
|
ТЭДС в мкВ при температуре свободного конца 0 °С | ||||||||||
|
Температура рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
970 |
17 6 28 |
17 648 |
17 668 |
17 688 |
17 708 |
17 728 |
17 748 |
17 769 |
17 789 |
17 809 |
|
980 |
17 829 |
17 849 |
17 869 |
17 889 |
17 909 |
17 929 |
17 949 |
17 969 |
17 989 |
18 009 |
|
990 |
18 029 |
18 049 |
18 069 |
18 090 |
18 110 |
18 130 |
18 150 |
18 170 |
18 190 |
18 210 |
|
1000 |
18 230 |
18 250 |
18 270 |
18 290 |
18 310 |
18 330 |
18 350 |
18 370 |
18 390 |
18 410 |
|
1010 |
18 430 |
18 450 |
18 469 |
18 489 |
18 509 |
18 529 |
18 549 |
18 569 |
18 589 |
18 609 |
|
1020 |
18 629 |
18 649 |
18 669 |
18 689 |
18 709 |
18 729 |
18 749 |
18 768 |
18 788 |
18 808 |
|
1030 |
18 828 |
18 848 |
18 868 |
18 888 |
18 908 |
18 928 |
18 947 |
18 967 |
18 987 |
19 007 |
|
1040 |
19 027 |
19 047 |
19 067 |
19 086 |
19 106 |
19 126 |
19 146 |
19 166 |
19 186 |
19 205 |
|
1050 |
19 225 |
19 245 |
19 265 |
19 285 |
19 304 |
19 324 |
19 344 |
19 364 |
19 384 |
19 403 |
|
1060 |
19 423 |
19 443 |
19 463 |
19 482 |
19 502 |
19 522 |
19 542 |
19 561 |
19 581 |
19 601 |
|
1070 |
19 621 |
19 640 |
19 660 |
19 680 |
19 700 |
19 719 |
19 739 |
19 759 |
19 778 |
19 798 |
|
1080 |
19 818 |
19 837 |
19 857 |
19 877 |
19 896 |
19 916 |
19 936 |
19 955 |
19 975 |
19 995 |
|
1090 |
20 014 |
20 034 |
20 054 |
20 073 |
20 093 |
20 113 |
20 132 |
20 152 |
20 171 |
20 191 |
|
1100 |
20 211 |
20 230 |
20 250 |
20 269 |
20 289 |
20 309 |
20 328 |
20 348 |
20 367 |
20 387 |
|
1110 |
20 406 |
20 426 |
20 446 |
20 46 5 |
20 485 |
20 504 |
20 524 |
20 543 |
20 563 |
20 582 |
|
1120 |
20 602 |
20 621 |
20 641 |
20 660 |
20 680 |
20 699 |
20 719 |
20 738 |
20 758 |
20 777 |
|
1130 |
20 797 |
20 816 |
20 836 |
20 85 5 |
20 875 |
20894 |
20 914 |
20 933 |
20 952 |
20 972 |
|
1140 |
20 991 |
21011 |
21030 |
21050 |
21069 |
21088 |
21108 |
21127 |
21147 |
21166 |
|
1150 |
21185 |
21205 |
21224 |
21243 |
21263 |
21282 |
21301 |
21321 |
21340 |
21360 |
|
1160 |
21379 |
21398 |
21418 |
21437 |
21456 |
21475 |
21495 |
21514 |
21533 |
21553 |
|
1170 |
21572 |
21591 |
21611 |
21630 |
21649 |
21668 |
21688 |
21707 |
21726 |
21745 |
|
1180 |
21765 |
21784 |
21803 |
21822 |
21842 |
21861 |
21880 |
21899 |
21918 |
21938 |
|
1190 |
21957 |
21976 |
21995 |
22 014 |
22 034 |
22 053 |
22 072 |
22 091 |
22 110 |
22 129 |
|
1200 |
22 149 |
22 168 |
22 187 |
22 206 |
22 225 |
22 244 |
22 263 |
22 283 |
22 302 |
22 321 |
|
1210 |
22 340 |
22 359 |
22 378 |
22 397 |
22 416 |
22 435 |
22 454 |
22 473 |
22 493 |
22 512 |
|
1220 |
22 531 |
22 550 |
22 569 |
22 588 |
22 607 |
22 626 |
22 645 |
22 664 |
22 683 |
22 702 |
|
1230 |
22 721 |
22 740 |
22 759 |
22 778 |
22 797 |
22 816 |
22 835 |
22 854 |
22 873 |
22 892 |
|
1240 |
22 911 |
22 930 |
22 949 |
22 968 |
22 987 |
23 006 |
23 024 |
23 043 |
23 062 |
23 081 |
|
1250 |
23 100 |
23 119 |
23 138 |
23 157 |
23 176 |
23 195 |
23 214 |
23 232 |
23 251 |
23 270 |
|
1260 |
23 289 |
23 308 |
23 327 |
23 346 |
23 364 |
23 383 |
23 402 |
23 421 |
23 440 |
23 459 |
|
1270 |
23 477 |
23 496 |
23 515 |
23 534 |
23 553 |
23 571 |
23 590 |
23 609 |
23 628 |
23 647 |
|
1280 |
23 665 |
23 684 |
23 703 |
23 722 |
23 740 |
23 759 |
23 778 |
23 797 |
23 815 |
23 834 |
|
1290 |
23 853 |
23 871 |
23 890 |
23 909 |
23 928 |
23 946 |
23 965 |
23 984 |
24 002 |
24 021 |
|
1300 |
24 040 |
24 058 |
24 077 |
24 096 |
24 114 |
24 133 |
24 152 |
24 170 |
24 189 |
24 208 |
|
1310 |
24 226 |
24 245 |
24 263 |
24 282 |
24 301 |
24 319 |
24 338 |
24 356 |
24 375 |
24 394 |
|
1320 |
24 412 |
24 431 |
24 449 |
24 468 |
24 486 |
24 505 |
24 523 |
24 542 |
24 561 |
24 579 |
|
1330 |
24 598 |
24 616 |
24 635 |
24 653 |
24 672 |
24 690 |
24 709 |
24 727 |
24 746 |
24 764 |
|
1340 |
24 783 |
24 801 |
24 820 |
24 838 |
24 856 |
24 875 |
24 893 |
24 912 |
24 930 |
24 949 |
|
1350 |
24 967 |
24 985 |
25 004 |
25 022 |
25 041 |
25 059 |
25 078 |
25 096 |
25 114 |
25 133 |
|
1360 |
25 151 |
25 169 |
25 188 |
25 206 |
25 224 |
25 243 |
25 261 |
25 280 |
25 298 |
25 316 |
|
1370 |
25 335 |
25 353 |
25 371 |
25 389 |
25 408 |
25 426 |
25 444 |
25 463 |
25 481 |
25 499 |
|
1380 |
25 517 |
25 536 |
25 554 |
25 572 |
25 591 |
25 609 |
25 627 |
25 645 |
25 664 |
25 682 |
|
1390 |
25 700 |
25 718 |
25 736 |
25 755 |
25 773 |
25 791 |
25 809 |
25 827 |
25 846 |
25 864 |
|
1400 |
25 882 |
25 900 |
25 918 |
25 936 |
25 955 |
25 973 |
25 991 |
26 009 |
26 027 |
26 045 |
|
1410 |
26 063 |
26 082 |
26 100 |
26 118 |
26 136 |
26 154 |
26 172 |
26 190 |
26 208 |
26 226 |
|
ТЭДС в мкВ при температуре свободного конца 0 °С | ||||||||||
|
Температура рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1420 |
26 244 |
26 262 |
26 281 |
26 299 |
26 317 |
26 335 |
26 353 |
26 371 |
26 389 |
26 407 |
|
1430 |
26 425 |
26 443 |
26 461 |
26 479 |
26 497 |
26 515 |
26 533 |
26 551 |
26 569 |
26 587 |
|
1440 |
26 605 |
26 623 |
26 641 |
26 659 |
26 677 |
26 695 |
26 712 |
26 730 |
26 748 |
26 766 |
|
1450 |
26 784 |
26 802 |
26 820 |
26 838 |
26 856 |
26 874 |
26 892 |
26 909 |
26 927 |
26 945 |
|
1460 |
26 963 |
26 981 |
26 999 |
27 017 |
27 035 |
27 052 |
27 070 |
27 088 |
27 106 |
27 124 |
|
1470 |
27 141 |
27 159 |
27 177 |
27 195 |
27 213 |
27 230 |
27 248 |
27 266 |
27 284 |
27 302 |
|
1480 |
27 319 |
27 337 |
27 355 |
27 373 |
27 390 |
27 408 |
27 426 |
27 444 |
27 461 |
27 479 |
|
1490 |
27 497 |
27 514 |
27 532 |
27 550 |
27 567 |
27 585 |
27 603 |
27 621 |
27 638 |
27 656 |
|
1500 |
27 673 |
27 691 |
27 709 |
27 726 |
27 744 |
27 762 |
27 779 |
27 797 |
27 815 |
27 832 |
|
1510 |
27 850 |
27 867 |
27 885 |
27 903 |
27 920 |
27 938 |
27 955 |
27 973 |
27 990 |
28 008 |
|
1520 |
28 026 |
28 043 |
28 061 |
28 078 |
28 096 |
28 113 |
28 131 |
28 148 |
28 166 |
28 183 |
|
1530 |
28 201 |
28 218 |
28 236 |
28 253 |
28 271 |
28 288 |
28 306 |
28 323 |
28 341 |
28 358 |
|
1540 |
28 375 |
28 393 |
28 410 |
28 428 |
28 445 |
28 463 |
28 480 |
28 497 |
28 515 |
28 532 |
|
1550 |
28 550 |
28 567 |
28 584 |
28 602 |
28 619 |
28 636 |
28 654 |
28 671 |
28 688 |
28 706 |
|
1560 |
28 723 |
28 740 |
28 758 |
28 775 |
28 792 |
28 810 |
28 827 |
28 844 |
28 862 |
28 879 |
|
1570 |
28 896 |
28 913 |
28 931 |
28 948 |
28 965 |
28 982 |
29 000 |
29 017 |
29 034 |
29 051 |
|
1580 |
29 069 |
29 086 |
29 103 |
29 120 |
29 137 |
29 155 |
29 172 |
29 189 |
29 206 |
29 223 |
|
1590 |
29 241 |
29 258 |
29 275 |
29 292 |
29 309 |
29 326 |
29 343 |
29 361 |
29 378 |
29 395 |
|
1600 |
29 412 |
29 429 |
29 446 |
29 463 |
29 480 |
29 497 |
29 514 |
29 532 |
29 549 |
29 566 |
|
1610 |
29 583 |
29 600 |
29 617 |
29 634 |
29 651 |
29 668 |
29 685 |
29 702 |
29 719 |
29 736 |
|
1620 |
29 753 |
29 770 |
29 787 |
29 804 |
29 821 |
29 838 |
29 855 |
29 872 |
29 889 |
29 906 |
|
1630 |
29 923 |
29 939 |
29 956 |
29 973 |
29 990 |
30 007 |
30 024 |
30 041 |
30 058 |
30 075 |
|
1640 |
30 092 |
30 108 |
30 125 |
30 142 |
30 159 |
30 176 |
30 193 |
30 210 |
30 226 |
30 243 |
|
1650 |
30 260 |
30 277 |
30 294 |
30 311 |
30 327 |
30 344 |
30 361 |
30 3 78 |
30 394 |
30 411 |
|
1660 |
30 428 |
30 445 |
30 461 |
30 478 |
30 495 |
30 512 |
30 528 |
30 545 |
30 562 |
30 579 |
|
1670 |
30 595 |
30 612 |
30 629 |
30 645 |
30 662 |
30 679 |
30 695 |
30 712 |
30 729 |
30 745 |
|
1680 |
30 762 |
30 779 |
30 795 |
30 812 |
30 828 |
30 845 |
30 862 |
30 878 |
30 895 |
30 911 |
|
1690 |
30 928 |
30 944 |
30 961 |
30 978 |
30 994 |
31011 |
31027 |
31044 |
31060 |
31077 |
|
1700 |
31093 |
31110 |
31126 |
31143 |
31159 |
31176 |
31192 |
31209 |
31225 |
31242 |
|
1710 |
31258 |
31275 |
31291 |
31307 |
31324 |
31340 |
31357 |
31373 |
31389 |
31406 |
|
1720 |
31422 |
31439 |
31455 |
31471 |
31488 |
31504 |
31520 |
31537 |
31553 |
31569 |
|
1730 |
31586 |
31602 |
31618 |
31635 |
31651 |
31667 |
31684 |
31700 |
31716 |
31732 |
|
1740 |
31749 |
31765 |
31781 |
31797 |
31814 |
31830 |
31846 |
31862 |
31878 |
31895 |
|
1750 |
31911 |
31927 |
31943 |
31959 |
31976 |
31992 |
32 008 |
32 024 |
32 040 |
32 056 |
|
1760 |
32 072 |
32 088 |
32 105 |
32 121 |
32 137 |
32 153 |
32 169 |
32 185 |
32 201 |
32 217 |
|
1770 |
32 233 |
32 249 |
32 265 |
32 281 |
32 297 |
32 313 |
32 329 |
32 345 |
32 361 |
32 377 |
|
1780 |
32 393 |
32 409 |
32 425 |
32 441 |
32 457 |
32 473 |
32 489 |
32 505 |
32 521 |
32 537 |
|
1790 |
32 553 |
32 569 |
32 585 |
32 600 |
32 616 |
32 632 |
32 648 |
32 664 |
32 680 |
32 696 |
|
1800 |
32 712 |
32 727 |
32 743 |
32 759 |
32 775 |
32 791 |
32 806 |
32 822 |
32 838 |
32 854 |
|
1810 |
32 870 |
32 885 |
32 901 |
32 917 |
32 933 |
32 948 |
32 964 |
32 980 |
32 995 |
33 011 |
|
1820 |
33 027 |
33 042 |
33 058 |
33 074 |
33 090 |
33 105 |
33 121 |
33 136 |
33 152 |
33 168 |
|
1830 |
33 183 |
33 199 |
33 215 |
33 230 |
33 246 |
33 261 |
33 277 |
33 292 |
33 308 |
33 324 |
|
1840 |
33 339 |
33 355 |
33 370 |
33 386 |
33 401 |
33 417 |
33 432 |
33 448 |
33 463 |
33 479 |
|
1850 |
33 494 |
33 510 |
33 525 |
33 540 |
33 556 |
33 571 |
33 587 |
33 602 |
33 618 |
33 633 |
|
I860 |
33 648 |
33 664 |
33 679 |
33 694 |
33 710 |
33 725 |
33 741 |
33 756 |
33 771 |
33 786 |
|
ТЭДС в мкВ при температуре свободного конца 0 °С | ||||||||||
|
Температура рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1870 |
33 802 |
33 817 |
33 832 |
33 848 |
33 863 |
33 878 |
33 893 |
33 909 |
33 924 |
33 939 |
|
1880 |
33 954 |
33 970 |
33 985 |
34 000 |
34 015 |
34 030 |
34 046 |
34 061 |
34 076 |
34 091 |
|
1890 |
34 106 |
34 121 |
34 136 |
34 152 |
34 167 |
34 182 |
34 197 |
34 212 |
34 227 |
34 242 |
|
1900 |
34 257 |
34 272 |
34 287 |
34 302 |
34 317 |
34 332 |
34 347 |
34 362 |
34 377 |
34 392 |
|
1910 |
34 407 |
34 422 |
34 437 |
34 452 |
34 467 |
34 482 |
34 497 |
34 512 |
34 527 |
34 542 |
|
1920 |
34 556 |
34 571 |
34 586 |
34 601 |
34 616 |
34 631 |
34 646 |
34 660 |
34 675 |
34 690 |
|
1930 |
34 705 |
34 720 |
34 734 |
34 749 |
34 764 |
34 779 |
34 793 |
34 808 |
34 823 |
34 838 |
|
1940 |
34 852 |
34 867 |
34 882 |
34 896 |
34 911 |
34 926 |
34 940 |
34 955 |
34 970 |
34 984 |
|
1950 |
34 999 |
35 013 |
35 028 |
35 043 |
35 057 |
35 072 |
35 086 |
35 101 |
35 115 |
35 130 |
|
1960 |
35 144 |
35 159 |
35 173 |
35 188 |
35 202 |
35 217 |
35 231 |
35 246 |
35 260 |
35 275 |
|
1970 |
35 289 |
35 303 |
35 318 |
35 332 |
35 347 |
35 361 |
35 375 |
35 390 |
35 404 |
35 418 |
|
1980 |
35 433 |
35 447 |
35 461 |
35 476 |
35 490 |
35 504 |
35 518 |
35 533 |
35 547 |
35 561 |
|
1990 |
35 575 |
35 590 |
35 604 |
35 618 |
35 632 |
35 646 |
35 660 |
35 675 |
35 689 |
35 703 |
|
2 000 |
35 717 |
35 731 |
35 745 |
35 759 |
35 773 |
35 787 |
35 801 |
35 816 |
35 830 |
35 844 |
|
2 010 |
35 858 |
35 872 |
35 886 |
35 900 |
35 914 |
35 927 |
35 941 |
35 955 |
35 969 |
35 983 |
|
2 020 |
35 997 |
36 011 |
36 025 |
36 039 |
36 053 |
36 067 |
36 080 |
36 094 |
36 108 |
36 122 |
|
2 030 |
36 136 |
36 149 |
36 163 |
36 177 |
36 191 |
36 204 |
36 218 |
36 232 |
36 246 |
36 259 |
|
2 040 |
36 273 |
36 287 |
36 300 |
36 314 |
36 328 |
36 341 |
36 355 |
36 368 |
36 382 |
36 396 |
|
2 050 |
36 409 |
36 423 |
36 436 |
36 450 |
36 463 |
36 477 |
36 490 |
36 504 |
36 517 |
36 531 |
|
2 060 |
36 544 |
36 558 |
36 571 |
36 585 |
36 598 |
36 611 |
36 625 |
36 638 |
36 652 |
36 665 |
|
2 070 |
36 678 |
36 692 |
36 705 |
36 718 |
36 731 |
36 745 |
36 758 |
36 771 |
36 784 |
36 798 |
|
2 080 |
36 811 |
36 824 |
36 837 |
36 850 |
36 864 |
36 877 |
36 890 |
36 903 |
36 916 |
36 929 |
|
2 090 |
36 942 |
36 955 |
36 969 |
36 982 |
36 995 |
37 008 |
37 021 |
37 034 |
37 047 |
37 060 |
|
2 100 |
37 073 |
37 086 |
37 099 |
37 111 |
37 124 |
37 137 |
37 150 |
37 163 |
37 176 |
37 189 |
|
2 110 |
37 202 |
37 214 |
37 227 |
37 240 |
37 253 |
37 266 |
37 278 |
37 291 |
37 304 |
37 317 |
|
2 120 |
37 329 |
37 342 |
37 355 |
37 367 |
37 380 |
37 393 |
37 405 |
37 418 |
37 430 |
37 443 |
|
2 130 |
37 456 |
37 468 |
37 481 |
37 493 |
37 506 |
37 518 |
37 531 |
37 543 |
37 556 |
37 568 |
|
2 140 |
37 580 |
37 593 |
37 605 |
37 618 |
37 630 |
37 642 |
37 655 |
37 667 |
37 679 |
37 692 |
|
2 150 |
37 704 |
37 716 |
37 729 |
37 741 |
37 753 |
37 765 |
37 777 |
37 790 |
37 802 |
37 814 |
|
2 160 |
37 826 |
37 838 |
37 850 |
37 862 |
37 875 |
37 887 |
37 899 |
37 911 |
37 923 |
37 935 |
|
2 170 |
37 947 |
37 959 |
37 971 |
37 983 |
37 995 |
38 006 |
38 018 |
38 030 |
38 042 |
38 054 |
|
2 180 |
38 066 |
38 078 |
38 089 |
38 101 |
38 113 |
38 125 |
38 137 |
38 148 |
38 160 |
38 172 |
|
2 190 |
38 183 |
38 195 |
38 207 |
38 218 |
38 230 |
38 242 |
38 253 |
38 265 |
38 276 |
38 288 |
|
2 200 |
38 299 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В - для модификаций GS8577-EX.RTD, GS8578-EX.RTD, GS8577-EX.TC, GS8578-EX.TC, GS8577-EX, GS8578-EX |
от 12 до 30 |
|
- для модификаций GS8531-EX, GS8532-EX, GS5031-EX, GS5032-EX |
от 20 до 30 |
|
- для модификаций GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX, GS8572-EX, GS8579-EX, GS8576-EX, GS8074-EX, GS8081-EX, GS5076-EX.SIL.RTD, GS5076-EX.SIL.TC, GS5073-EX.RTD, GS5073-EX.TC, GS5067-EX.1, GS8565-EX, GS8566-EX, GS8579-EX.SIL, GS8557-EX, GS8558-EX |
от 20 до 35 |
|
Потребляемая мощность, Вт, не более: |
2 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более: - для модификаций GS8531-EX, GS8532-EX, GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS8572-EX, GS8579-EX, GS8576-EX, GS8577-EX, GS8578-EX, GS8579-EX.SIL, GS8557-EX, GS8558-EX - для модификаций GS8565-EX, GS8566-EX - для модификаций GS5035-EX, GS5036-EX, GS5038-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS5076-EX.SIL.RTD, GS5076-EX.SIL.TC, GS5031-EX, GS5032-EX, GS5073-EX.RTD, GS5073-EX.TC - для модификаций GS5045-EX, GS5067-EX, GS5071-EX, GS5067-EX.1 - для модификаций GS8074-EX, GS8081-EX - для модификаций GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX |
118,9Х106,0Х17,5 118,9x106,0x12,5 114,5x99,0x17,5 114,5x99,0x12,5 114,5x99,0x22,5 114,0x103,6x15,8 |
|
Масса, кг, не более |
0,15 |
|
Нормальные условия измерений: - температура окружающей среды, °C |
от +10 до +30 |
|
Рабочие условия измерений: - температура окружающей среды, °C |
от -20 до +60 |
|
Средняя наработка на отказ, ч |
176000 |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный GS |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.4 «Назначение» руководства по эксплуатации.
Нормативные документы
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственнойповерочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянногои переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
«Преобразователи измерительные GS. Стандарт предприятия»
