Гигрометры психрометрические ВИТ
| Номер в ГРСИ РФ: | 93100-24 |
|---|---|
| Категория: | Гигрометры |
| Производитель / заявитель: | ООО НПП "Термоспектр", г. Екатеринбург |
Гигрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 93100-24 |
| Действует | по 02.09.2029 |
| Наименование | Гигрометры психрометрические |
| Модель | ВИТ |
| Модификации |
ВИТ-1 ВИТ-2 |
| Приказы |
№401 от
06.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4f177111-aba4-bb0f-53e1-a898eb152c30 |
Производитель / Заявитель
ООО НПП «Термоспектр», РОССИЯ, 620027, г. Екатеринбург, улица Тверитина, д. 16
Поверка
| Методика поверки / информация о поверке |
МП 4602/0380-2024 Государственная система обеспечения единства измерений. Гигрометры психрометрические ВИТ. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
2 года
|
| Зарегистрировано поверок |
21344
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21283 (100%) |
| Неуспешных поверок (СИ непригодно) | 61 (0 %) |
| Актуальность информации | 15.03.2026 |
Поверители
Скачать
|
93100-24: Описание типа
2024-93100-24.pdf
|
Скачать | 419.9 КБ | |
|
93100-24: Методика поверки
2024-mp93100-24.pdf
Файл устарел
|
Скачать | 473.7 КБ | |
|
93100-24: Описание типа
2026-93100-24.pdf
|
Скачать | 404 КБ | |
|
93100-24: Методика поверки
МП 4602/0380-2024
2024-mp93100-24-1.pdf
|
Скачать | 473.7 КБ |
Описание типа
Назначение
Гигрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха.
Описание
Принцип действия гигрометров основан на определении относительной влажности воздуха по разности показаний «сухого» и «увлажненного» термометров при помощи психрометрической таблицы. Значение относительной влажности воздуха определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра и столбца, который соответствует разности показаний «сухого» и «увлажненного» термометров. Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
Конструктивно гигрометры состоят из пластмассового основания, к которому крепятся два термометра со шкалой, психрометрическая таблица, стеклянный питатель. Резервуар термометра с надписью «Увлажненный», увлажняется дистиллированной водой с питателя с помощью батистового или шифонового фитиля.
Заводской номер и знак утверждения типа наносятся типографским способом на маркировочную табличку, размещаемую на корпусе гигрометра методом наклеивания.
Пломбирование гигрометров не предусмотрено.
Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые различаются диапазонами измерений температуры и относительной влажности.
Общий вид гигрометров с указанием мест нанесения заводского номера, знака утверждения типа представлен на рисунках 1, 2. Общий вид маркировочной таблички
гигрометров приведен на рисунке 3.
маркировочной таблички

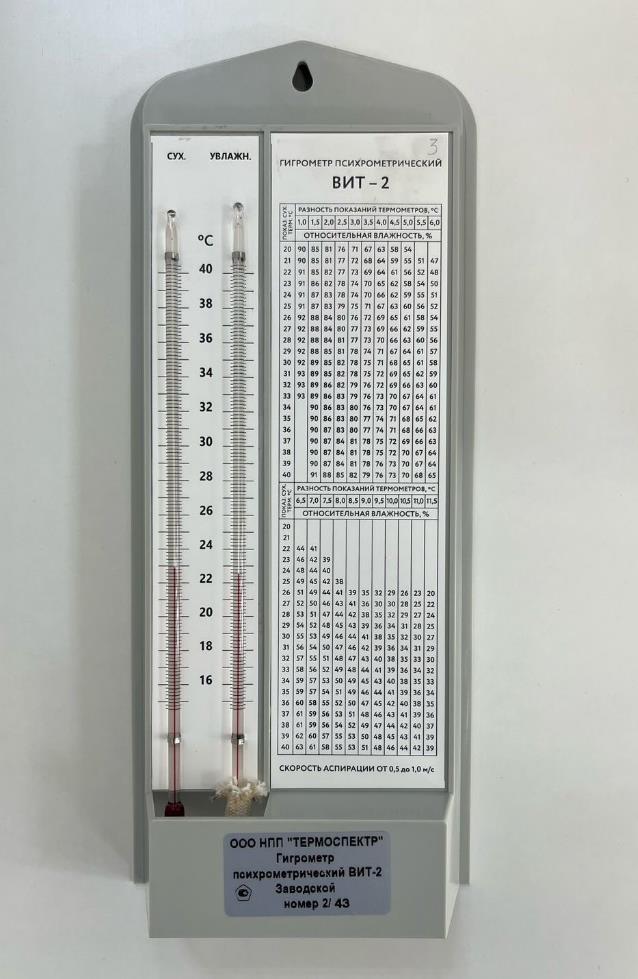

Рисунок 2 - Общий вид гигрометров исполнения ВИТ-2

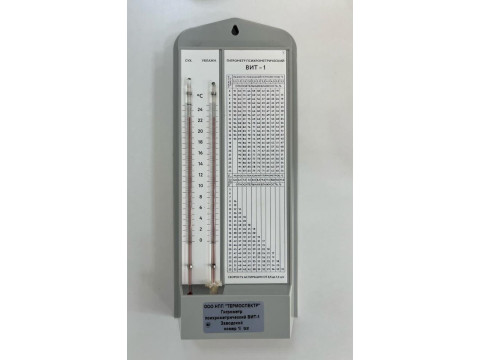

Рисунок 1 - Общий вид гигрометров исполнения ВИТ-1
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид маркировочной таблички гигрометров
Технические характеристики
Метрологические и основные технические характеристики гигрометров представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры «сухого» и «увлажненного» термометров, °С: - ВИТ-1 |
от 0 до +25 |
|
- ВИТ-2 |
от +15 до +40 |
|
Пределы допускаемой абсолютной погрешности измерений температуры «сухого» и «увлажненного» термометров, °С |
±0,2 |
|
Диапазон измерений относительной влажности, % (в зависимости от температуры окружающей среды, °С): - ВИТ-1 от +5 до +25 |
от 20 до 90 |
|
- ВИТ-2 от +20 до +23 включ. |
от 54 до 90 |
|
св. +23 до +26 включ. |
от 40 до 90 |
|
св. +26 до +40 включ. |
от 20 до 90 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности при скорости аспирации от 0,5 до 1,0 м/с, % (при температуре «сухого» термометра, °С): - от +5 до +10 включ. |
±7 |
|
- св. +10 до +30 включ. |
±6 |
|
- св. +30 до +40 включ. |
±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - длина |
295 |
|
- ширина |
120 |
|
- высота |
50 |
|
Масса, г, не более |
350 |
|
Рабочие условия эксплуатации - температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность воздуха, % |
от 5 до 100 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
8 |
|
Среднее время наработки до отказа, ч, не менее |
76 000 |
|
Гарантийный срок эксплуатации, месяцев |
12 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку, размещаемую на корпусе гигрометров.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Гигрометр психрометрический1 |
ВИТ-1 или ВИТ-2 |
1 шт. |
|
Паспорт |
ТС.023.001.1ПС |
1 экз. |
|
Руководство по эксплуатации |
ТС.023.001.1РЭ |
1 экз. |
|
Упаковка |
ТС.023.005.1 |
1 шт. |
|
Фитиль |
ТС.023.004.1 |
1 шт. |
|
Примечание 1 Обозначение в конструкторской документации ТС.023.001.1 | ||
Сведения о методах измерений
приведены в разделе «Порядок работы» документа ТС.023.001.1РЭ Руководство по эксплуатации.
Нормативные документы
ТУ 26.51.51-001-80126927-2023 «Гигрометры психрометрические ВИТ. Технические условия»
ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
