Газоанализаторы стационарные ЭРИС Оксициркон

Номер в ГРСИ РФ: 93210-24
Категория: Газоанализаторы
Производитель / заявитель: ООО "ЭРИС", г.Чайковский
Скачать
93210-24: Описание типа Скачать 374.8 КБ
93210-24: Методика поверки Скачать 2 MБ
Нет данных о поставщике
Газоанализаторы стационарные ЭРИС Оксициркон поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Газоанализаторы стационарные ЭРИС Оксициркон (далее - газоанализаторы) предназначены для непрерывного измерения объёмной доли кислорода, оксида углерода (II) и продуктов неполного сгорания в пересчете на (СО), метана, диоксида азота и выдачи сигнализации о достижении содержания установленных пороговых значений.

Информация по Госреестру

Основные данные
Номер по Госреестру 93210-24
Наименование Газоанализаторы стационарные
Модель ЭРИС Оксициркон
Срок свидетельства (Или заводской номер) 13.09.2029
Производитель / Заявитель

Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС"), Пермский край, г. Чайковский

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Актуальность информации 17.11.2024

Поверители

Скачать

93210-24: Описание типа Скачать 374.8 КБ
93210-24: Методика поверки Скачать 2 MБ

Описание типа

Назначение

Газоанализаторы стационарные ЭРИС Оксициркон (далее - газоанализаторы) предназначены для непрерывного измерения объёмной доли кислорода, оксида углерода (II) и продуктов неполного сгорания в пересчете на (СО), метана, диоксида азота и выдачи сигнализации о достижении содержания установленных пороговых значений.

Описание

Принцип действия газоанализаторов основан на определении объёмной доли кислорода путём измерения напряжения, возникающего на нагретом электрохимическом элементе на основе диоксида циркония и измерения объемной доли метана путем определения разницы термосопротивлений на эталонном и активном элементах термокаталитического датчика, а также на определении объемной доли оксида углерода и продуктов неполного сгорания в пересчете на оксид углерода (II) (СОе) и объемной доли диоксида азота полупроводниковым методом, с использованием встроенного высокотемпературного сенсора на полупроводниковом элементе.

Конструктивно газоанализаторы состоят из следующих функциональных частей: измерительного блока, терминального блока и зонда.

Измерительный блок конструктивно состоит из двух металлических корпусов с крышкой, соединенных между собой, в которых размещены сенсорный блок и блок электроники. Блоки имеют жесткое соединение между собой при помощи штуцеров, либо могут быть разнесены между собой на расстояние не более 30 метров. На сенсорном блоке установлен фланец для монтажа к зонду. Сенсорный блок имеет в составе сенсор. Функция сенсора - обнаружение целевого газа и передача сигнала в плату блока электроники. Сенсор газоанализатора защищен фильтром, встроенным в крышку сенсорного блока. Основные функции блока электроники: преобразование концентрации газа в цифровой сигнал, формирование аналогового и цифровых сигналов газоанализатора.

Терминальный блок конструктивно выполнен в металлическом корпусе со смотровым окном в крышке. Терминальный блок имеет четыре исполнения, отличающихся между собой габаритными размерами и массой. В терминальном блоке расположен ЖК-дисплей для индикации содержания определяемого компонента в режиме реального времени, конфигурации режимов работы, индикация статусов работы газоанализатора. В корпус терминального блока встроены проушины, которые позволяют использовать различные варианты монтажа. Корпуса измерительного и терминального блоков имеют резьбовые вводы, расположенные на боковых сторонах, предназначенные для подключения кабельных вводов с последующим монтажом кабелей от источника питания, интерфейсов.

Зонд служит для монтажа газоанализатора, а также для отбора анализируемой среды.

Газоанализаторы выпускаются в следующих модификациях: ЭРИС Оксициркон 1, ЭРИС Оксициркон 2, ЭРИС Оксициркон 3, ЭРИС Оксициркон 4, отличающихся количеством измеряемых компонентов, конструкцией корпуса, вариантами монтажа и размерами. Каждая модификация газоанализаторов выпускается в разных температурных исполнениях: исполнение 1, исполнение 2 - для применения в различных климатических условиях, которые отличаются температурными диапазонами эксплуатации.

Газоанализаторы, в зависимости от конфигурации/комплектации, имеют функции автоматической, ручной или удаленной настройки.

Газоанализаторы имеют интерфейсы: дисплей, аналоговый выход от 4 до 20 мА или от 0 до 5 мА, RS-485 протокол Modbus (в зависимости от конфигурации), для отображения и передачи результатов измерения, диагностики и настроек.

Заводские номера на всех входящих в состав блоках газоанализатора идентичны. Номера наносятся на идентификационные таблички, закрепленные на корпусах сенсорного, электронного и терминального блоков, методом гравировки в виде буквенно-цифрового обозначения. Общий вид идентификационных табличек представлен на рисунке 5. Нанесение знака поверки на газоанализаторы не предусмотрено. Общий вид измерительных блоков газоанализаторов приведен на рисунках 1-2.

Общий вид терминального блока приведен на рисунке 3. Общий вид зонда представлен на рисунке 4.

Пломбирование корпуса газоанализаторов от несанкционированного доступа не предусмотрено.

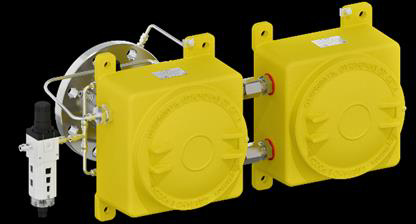

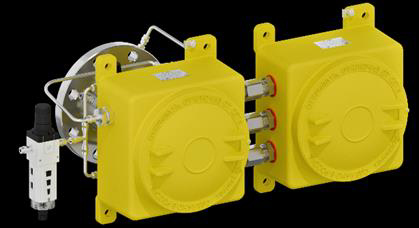

Рисунок 1 - Общий вид измерительного блока газоанализаторов стационарных ЭРИС Оксициркон 1, слева - жесткое соединение сенсорного и электронного блоков, справа - разделенное

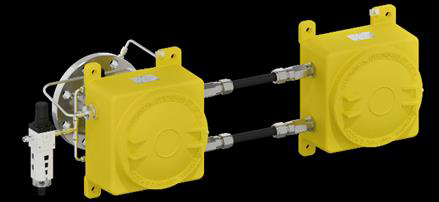

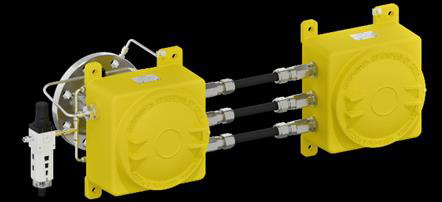

Рисунок 2 - Общий вид измерительного блока газоанализаторов стационарных ЭРИС Оксициркон 2, ЭРИС Оксициркон 3, ЭРИС Оксициркон 4, слева - жесткое соединение сенсорного и электронного блоков, справа - разделенное

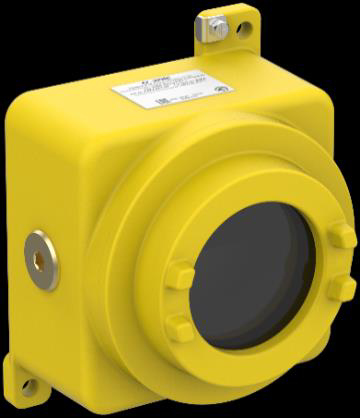

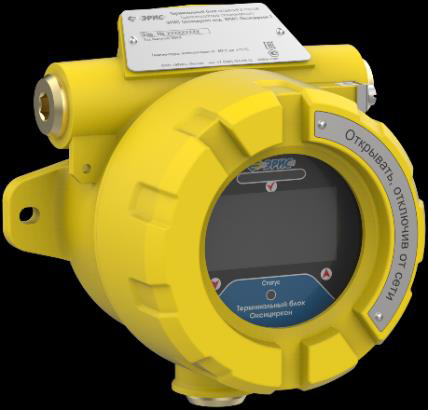

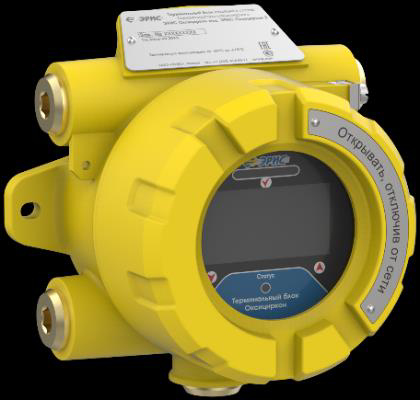

Рисунок 3 - Общий вид терминальных блоков газоанализаторов стационарных ЭРИС Оксициркон

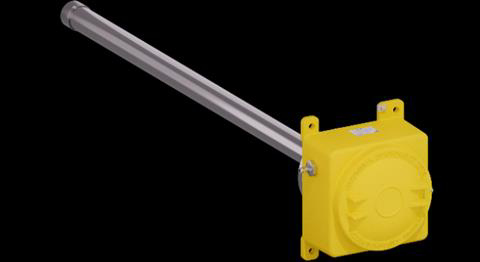

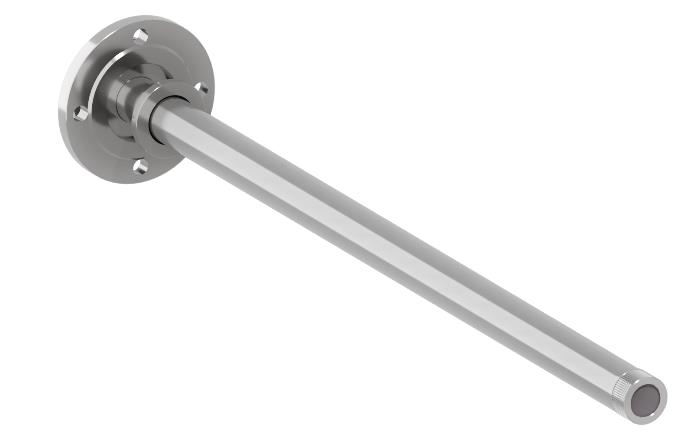

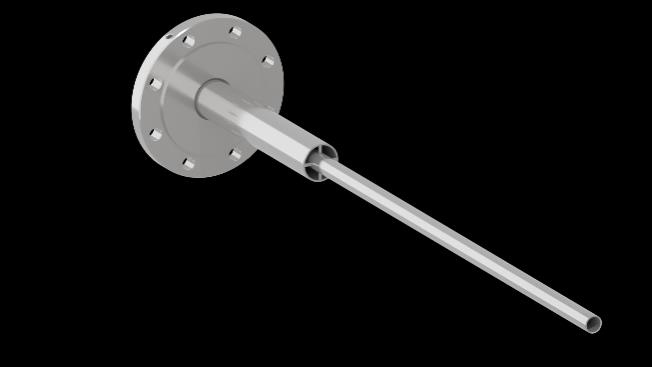

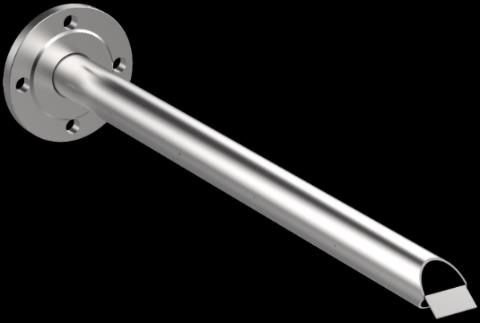

Рисунок 4 - Общий вид зонда газоанализаторов стационарных ЭРИС Оксициркон

Рисунок 5 - Общий вид идентификационной таблички газоанализаторов стационарных ЭРИС Оксициркон, слева - для сенсорного и электронного блоков, справа - для терминального

Программное обеспечение

Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память газоанализаторов на заводе-изготовителе во время производственного цикла и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»: «Высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭРИС Оксициркон

Номер версии (идентификационный номер) ПО, не ниже

v.01.01

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Определяемый компонент

Диапазон измерений объёмной доли определяемого компонента

Пределы допускаемой основной погрешности измерений

абсолютной, -1 млн 1

приведенной к верхнему пределу диапазона измерений, %

относительной, %

Кислород (О2)

от 0 до 2 % от 0 до 5 % от 0 до 10 % от 0 до 25 %

-

±2

-

от 5 до 100 %

-

-

±2

от 0 до 50 млн-1 от 0 до 1000 млн-1

-

±6

-

Оксид углерода (СО) и продукты неполного сгорания в пересчете на (СО)

от 0 до 500 млн-1

-

±5

-

от 0 до 1000 млн-1

-

±5

-

от 0 до 2000 млн-1

-

±5

-

от 0 до 1 %

-

±2

-

от 0 до 5 %

-

±2

-

Метан (СН4)

от 0 до 2,2 % включ.

-

±10

-

св. 2,2 до 4,4 %

-

-

±10

Диоксид азота (NO2)

от 0 до 100 млн-1

±10

-

-

Таблица 3 - Дополнительные метрологические характеристики

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности измерений

0,5

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды от -60 °С до +15 °С и св. +25 °С до +65 °С для температурного исполнения 1, и св. +25 °С до +75 °С для температурного исполнения 2, на каждые 10 °С, в долях от пределов допускаемой основной погрешности измерений

±0,5

Время установления выходного сигнала по уровню То,9, с, не более

10

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Цена единицы младшего разряда для канала кислорода (О2), %

0,01

Цена единицы младшего разряда для канала монооксида углерода (СО) и диоксида азота (NO2), млн-1

1

Цена единицы младшего разряда для канала метана (СН4), %

0,1

Напряжение питания переменного тока, В Частота переменного тока, Гц

от 187 до 253 от 49 до 51

Потребляемая мощность, Вт, не более

100

Время прогрева, мин, не более

30

Выходной сигнал:

- цифровой

- аналоговый токовый, мА

RS-485

Modbus RTU от 0 до 5 от 4 до 20

Интерфейс

RS-485 Modbus RTU Протокол HART

Габаритные размеры (без учета зонда), мм, не более:

- ЭРИС Оксициркон 1

- ЭРИС Оксициркон 2, ЭРИС Оксициркон 3, ЭРИС Оксициркон 4

- Терминальный блок1)

560x224x249 680x306x283 160x162x112 или

175x224x152 или

235x306x155

Масса (без учета зонда), кг, не более:

- ЭРИС Оксициркон 1

- ЭРИС Оксициркон 2, ЭРИС Оксициркон 3, ЭРИС Оксициркон 4

- Терминальный блок1)

13,2

21,6

2,25 или 4,7 или

8,5

Длина2) стандартного зонда, мм, не более

610

910 1220

Масса2) стандартного зонда, кг, не более

2,5

3,1

4,5

Степень защиты по ГОСТ 14254-2015

IP66/ IP67

IP66/ IP68

Продолжение таблицы 4

Наименование характеристики

Значение

Маркировка взрывозащиты

1Ех db IIB+H2 T3 Gb Х / Ех tb IIIB T195C Db Х

Рабочие условия эксплуатации:

- температура окружающего воздуха, оС

температурное исполнение 1

температурное исполнение 2

- атмосферное давление, кПа

- относительная влажность окружающего воздуха (без конденсации влаги при +50 °С), %

от - 60 до +65 от - 60 до +75 от 70 до 130

от 10 до 95

Примечания:

1) В зависимости от исполнения;

2) Габариты зонда могут быть изменены по дополнительному заказу.

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

211)2)

Назначенный срок службы, лет

211)2)3)

Наработка до отказа, ч

1100001)2)

Примечания:

1) Без учета ресурса сенсора.

2) Исчисление среднего и назначенного срока службы газоанализатора начинается с даты ввода в эксплуатацию или по истечению 6 месяцев от даты приемки, указанной в свидетельстве о приемке.

3) По истечении назначенного срока службы газоанализатор должен быть снят с эксплуатации, газоанализатор подлежит списанию и утилизации согласно правилам, установленным на объекте эксплуатации.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и на идентификационные таблички газоанализаторов, закрепленные на корпусах сенсорного, электронного и терминального блоков, методом гравировки.

Комплектность

Комплектность средства измерений представлена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор стационарный

ЭРИС Оксициркон

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в документе «Газоанализатор стационарный ЭРИС Оксициркон. Руководство по эксплуатации», раздел 2.4 «Устройство и работа».

Нормативные документы

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ТУ 26.51.53.110-019-56795556-2023 Газоанализаторы стационарные ЭРИС Оксициркон Технические условия.
