Длиномеры горизонтальные Jescale
| Номер в ГРСИ РФ: | 93269-24 |
|---|---|
| Категория: | Длиномеры |
| Производитель / заявитель: | Shanghai Jescale Technology Co., Ltd, Китай |
Длиномеры горизонтальные Jescale (далее по тексту - длиномеры) предназначены для измерений наружных и внутренних размеров, а также для выполнения калибровки и поверки средств измерений длины. Длиномеры могут применяться в качестве рабочих эталонов 3-го (модификация UCK Premium) и 4-го разрядов (модификации UCK, GCK, XG) согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018), а также в качестве средств измерений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 93269-24 | |||||||||
| Действует | по 20.09.2029 | |||||||||
| Наименование | Длиномеры горизонтальные | |||||||||
| Модель | Jescale | |||||||||
| Модификации |
UCK Premium 300 UCK Premium 500 UCK Premium 1000 UCK Premium 1500 UCK 300 UCK 500 UCK 1000 UCK 1500 UCK 2000 UCK-S 300 UCK-S 500 UCK-S 1000 UCK-S 1500 UCK-S 2000 GCK 300 GCK 500 GCK 1000 GCK 1500 GCK 2000 GCK 3000 GCK-S 300 GCK-S 500 GCK-S 1000 GCK-S 1500 GCK-S 2000 GCK-S 3000 XG 3000 XG 4000 XG 5000 XG 6000 |
|||||||||
| Приказы |
№1148 от
11.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fb8a00d0-3a35-ed2e-f979-1e142ff3fd2b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shanghai Jescale Technology Co., Ltd, КИТАЙ, Building 3, Lane 10688, Beiqing Road, Qingpu District, Shanghai
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202408 с изм. № 1 ГСИ. Длиномеры горизонтальные Jescale. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 11.06.2026)
МП-ОТГ-202408 ГСИ. Длиномеры горизонтальные Jescale. Методика поверки
(по 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
93269-24: Описание типа
2024-93269-24.pdf
Файл устарел
|
Скачать | 698.4 КБ | |
|
93269-24: Методика поверки
2024-mp93269-24.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
93269-24: Описание типа
2025-93269-24.pdf
|
Скачать | 2.6 MБ | |
|
93269-24: Методика поверки
2025-mp93269-24.pdf
Файл устарел
|
Скачать | 4.9 MБ | |
|
93269-24: Методика поверки
МП-ОТГ-202408
2025-mp93269-24-1.pdf
Файл устарел
|
Скачать | 4.9 MБ | |
|
93269-24: Описание типа
2026-93269-24.pdf
|
Скачать | 737.9 КБ | |
|
93269-24: Методика поверки
МП-ОТГ-202408 с изм. № 1
2026-mp93269-24.pdf
|
Скачать | 4.8 MБ | |
|
93269-24: Методика поверки
МП-ОТГ-202408
2025-mp93269-24-2.pdf
|
Скачать | 4.9 MБ |
Описание типа
Назначение
Длиномеры горизонтальные Jescale (далее по тексту - длиномеры) предназначены для измерений наружных и внутренних размеров, а также для выполнения калибровки и поверки средств измерений длины. Длиномеры могут применяться в качестве рабочих эталонов 3-го (модификация UCK Premium) и 4-го разрядов (модификации UCK, GCK, XG) согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018), а также в качестве средств измерений.
Описание
Принцип действия длиномеров основан на методе сравнения измеренного размера детали с опорной измерительной шкалой длиномера.
Длиномеры состоят из горизонтальной станины, изготовленной из чугуна или гранита, с направляющими для перемещения измерительной каретки, неподвижной каретки с измерительным щупом по принципу Аббе, предметного стола, подвижной измерительной каретки, съемных измерительных наконечников, датчиков температурной компенсации и компьютера (за исключением модификации XG).
Подвижная измерительная каретка включает в себя измерительную шкалу и электронную считывающую головку, имеет тонкую подачу, стопорный винт, винт Аллена для регулировки измерительного усилия, а также измерительный щуп. Перемещение измерительной каретки осуществляется в ручном режиме.
Станина имеет регулируемые опоры, для установки длиномера по уровню.
Один из датчиков температурной компенсации является температурным датчиком измеряемой детали, второй - датчиком измерительной шкалы длиномера, третий (дополнительный) - датчиком температуры окружающего воздуха. Все данные температуры передаются на компьютер с помощью USB-интерфейса.
При перемещении измерительной каретки, происходит считывание информации с оптической линейки в аналоговом виде. После прохождения аналогового - цифрового преобразователя, результат измерений длины выводится на монитор персонального компьютера.
Длиномеры выпускаются в следующих модификациях: UCK Premium, UCK, UCK-S, GCK, GCK-S, XG, которые отличаются метрологическими и техническими характеристиками, материалом станины и внешним видом. В каждой модификации выпускается несколько исполнений, отличающихся диапазонами измерений.
Длиномеры модификации UCK Premium изготавливаются в четырех исполнениях: 300, 500, 1000, 1500.
Длиномеры модификаций UCK и UCK-S изготавливаются в пяти исполнениях: 300, 500, 1000, 1500, 2000.
Длиномеры модификаций GCK и GCK-S изготавливаются в шести исполнениях: 300, 500, 1000, 1500, 2000, 3000.
Длиномеры модификации XG изготавливаются в четырех исполнениях: 3000, 4000, 5000, 6000.
Пломбирование длиномеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность подвижной каретки длиномера методом наклеивания этикетки.
Фотографии общего вида длиномеров представлены на рисунках 1 - 6. Место расположения заводского номера указано на рисунке 7.
Рисунок 1 - Общий вид длиномеров модификации UCK Premium
Рисунок 2 - Общий вид длиномеров модификации UCK
Рисунок 3 - Общий вид длиномеров модификации UCK-S
Рисунок 4 - Общий вид длиномеров модификации GCK
Рисунок 5 - Общий вид длиномеров модификации GCK-S

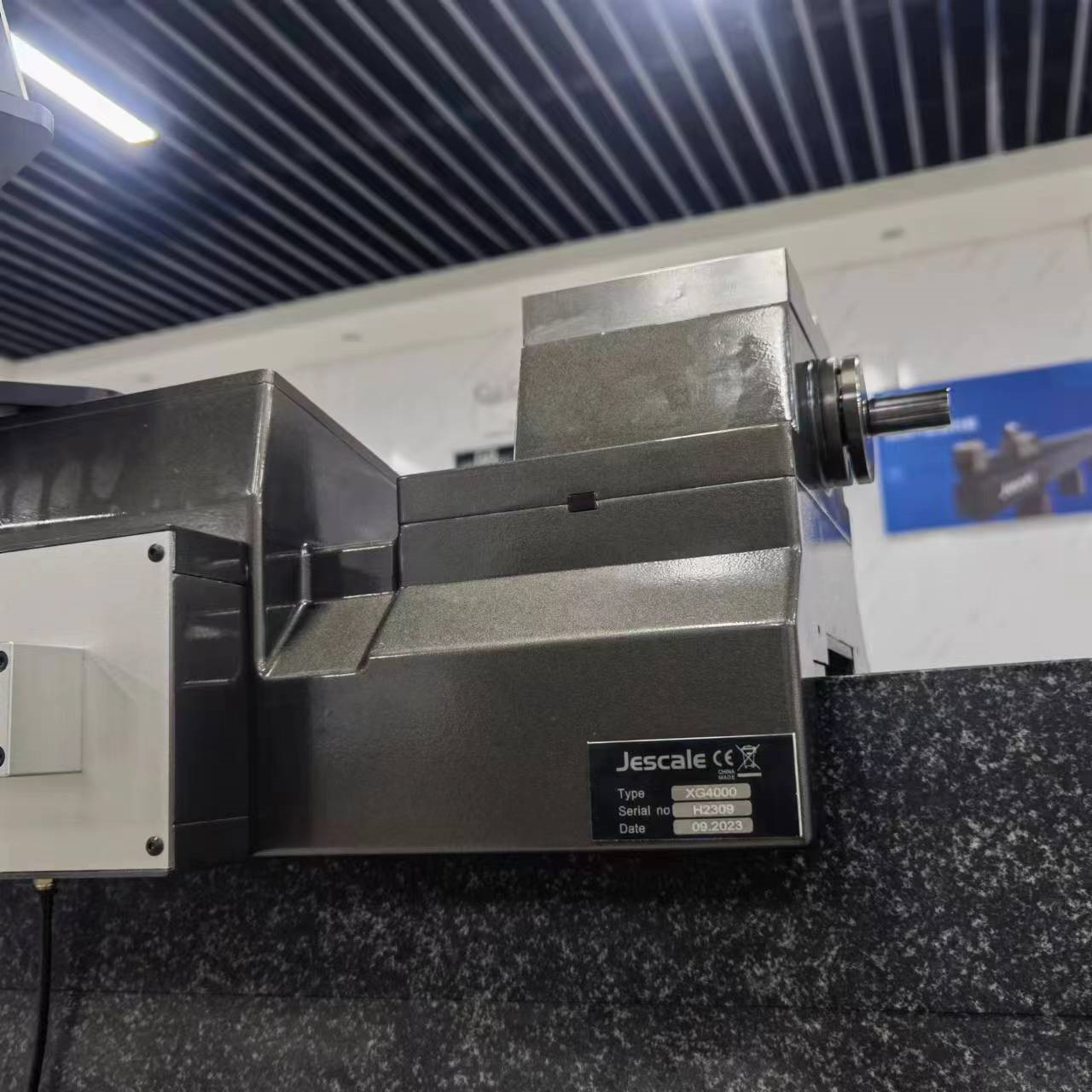

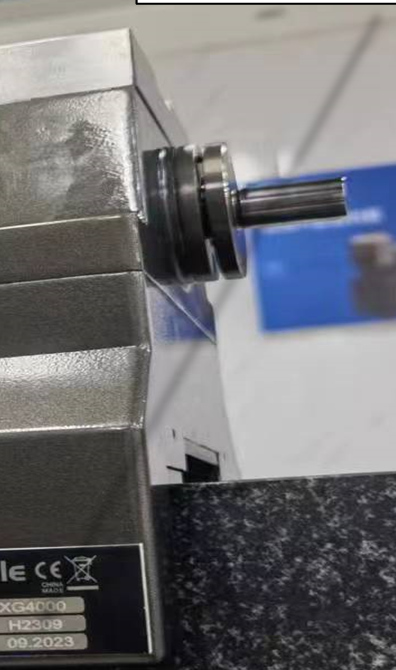

Рисунок 6 - Общий вид длиномеров модификации XG

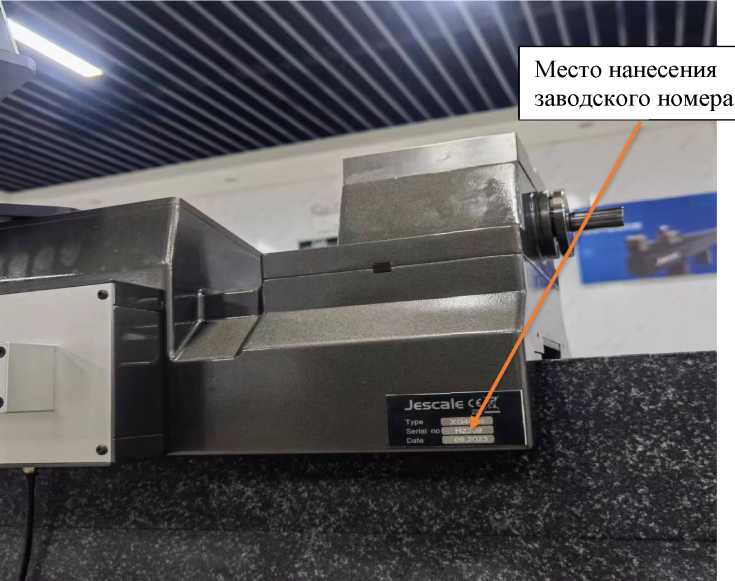

Рисунок 7 - Место нанесения заводского номера
Программное обеспечение
Длиномеры модификаций UCK Premium, UCK, UCK-S, GCK, GCK-S оснащаются двумя программными обеспечениями (далее - ПО).
ПО Y-WinDHI предназначено для отображения результатов измерений и передачи данных в ПО Y-QMsoft, предназначенное для сбора, обработки и хранения измерительной информации.
Конструкция исключает возможность несанкционированного влияния на ПО длиномеров и измерительную информацию.
Влияние программного обеспечения на метрологические характеристики длиномеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Y-WinDHI |
Y-QMsoft |
|
Номер версии (идентификационный номер) ПО |
V1.X |
V1.X |
|
Цифровой идентификатор ПО |
отсутствует | |
|
Примечание - Х - принимает значения однозначного или двузначного числа и не относится к метрологически значимой части ПО. | ||
Длиномеры модификации XG имеют встроенное ПО, установленное изготовителем во время производственного цикла на микроконтроллер. Встроенное ПО выполняет функции управления, настройки и визуализации результатов измерений.
Структура встроенного ПО длиномеров модификации XG исключает возможность несанкционированного влияния на ПО длиномеров и измерительную информацию. Идентификационные данные ПО отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Модификация |
Исполнение |
Диапазон измерений наружных размеров, мм |
Диапазон измерений внутренних размеров, мм |
Повторяемость измерений (сходимость), мкм, не более |
Дискретность отсчета (разрешение), мм |
Пределы допускаемой абсолютной погрешности измерений наружных размеров, мкм |
Пределы допускаемой абсолютной погрешности измерений внутренних размеров, мкм |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
UCK Premium |
300 |
от 0 до 330 |
от 0,8 до 230 |
0,1 |
0,01; 0,001; 0,0001; 0,00001 |
±(0,15 + L/1000) |
±(0,20 + L/1000) |
|
500 |
от 0 до 550 |
от 0,8 до 450 | |||||
|
1000 |
от 0 до 1050 |
от 0,8 до 950 | |||||
|
1500 |
от 0 до 1550 |
от 0,8 до 1450 | |||||
|
UCK |
300 |
от 0 до 330 |
от 0,8 до 230 |
0,2 |
0,01; 0,001; 0,0001; 0,00001 |
±(0,25+ L/1000) |
±(0,30+ L/1000) |
|
500 |
от 0 до 550 |
от 0,8 до 450 | |||||
|
1000 |
от 0 до 1050 |
от 0,8 до 950 | |||||
|
1500 |
от 0 до 1550 |
от 0,8 до 1450 | |||||
|
2000 |
от 0 до 2050 |
от 0,8 до 1950 | |||||
|
UCK-S |
300 |
от 0 до 330 |
от 0,8 до 230 |
0,5 |
0,01; 0,001; 0,0001 |
±(0,70+ L/750) |
±(0,70+ L/750) |
|
500 |
от 0 до 550 |
от 0,8 до 450 | |||||
|
1000 |
от 0 до 1050 |
от 0,8 до 950 | |||||
|
1500 |
от 0 до 1550 |
от 0,8 до 1450 | |||||
|
2000 |
от 0 до 2050 |
от 0,8 до 1950 | |||||
|
GCK |
300 |
от 0 до 330 |
от 0,8 до 230 |
0,2 |
0,01; 0,001; 0,0001; 0,00001 |
±(0,25+ L/1000) |
±(0,30+ L/1000) |
|
500 |
от 0 до 550 |
от 0,8 до 450 | |||||
|
1000 |
от 0 до 1050 |
от 0,8 до 950 | |||||
|
1500 |
от 0 до 1550 |
от 0,8 до 1450 | |||||
|
2000 |
от 0 до 2050 |
от 0,8 до 1950 | |||||
|
3000 |
от 0 до 3050 |
от 0,8 до 2950 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
GCK-S |
300 |
от 0 до 330 |
от 0,8 до 230 |
0,5 |
0,01; 0,001; 0,0001 |
±(0,70+ L/750) |
±(0,70+ L/750) |
|
500 |
от 0 до 550 |
от 0,8 до 450 | |||||
|
1000 |
от 0 до 1050 |
от 0,8 до 950 | |||||
|
1500 |
от 0 до 1550 |
от 0,8 до 1450 | |||||
|
2000 |
от 0 до 2050 |
от 0,8 до 1950 | |||||
|
3000 |
от 0 до 3050 |
от 0,8 до 2950 | |||||
|
XG |
3000 |
от 0 до 3000 |
от 10 до 2900 |
0,3 |
0,01; 0,001; 0,0001 |
±(0,50+ L/750) |
±(0,50+ L/200) |
|
4000 |
от 0 до 4000 |
от 10 до 3900 | |||||
|
5000 |
от 0 до 5000 |
от 10 до 4900 | |||||
|
6000 |
от 0 до 6000 |
от 10 до 5900 | |||||
|
Примечания 1 L - измеряемая длина в миллиметрах. 2 Указан максимальный диапазон измерений внутренних размеров. Диапазон измерений зависит от используемых наконечников для внутренних измерений. | |||||||
|
Таблица 3 - Основные технические характе |
ристики | |||||
|
Модификация |
Исполнение |
Измерительное усилие, Н |
Максимальная скорость перемещения измерительной каретки, мм/с, не менее |
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
Материал станины |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
UCK Premium |
300 |
от 0,01 до 12* |
150 |
985x365x700 |
125 |
чугун |
|
500 |
1147x365x700 |
135 | ||||
|
1000 |
1647x365x700 |
185 | ||||
|
1500 |
2147x365x700 |
245 | ||||
|
UCK |
300 |
от 0,01 до 12* |
200 |
985x365x700 |
125 |
чугун |
|
500 |
1147x365x700 |
135 | ||||
|
1000 |
1647x365x700 |
185 | ||||
|
1500 |
2147x365x700 |
245 | ||||
|
2000 |
2737x365x728 |
605 | ||||
|
UCK-S |
300 |
от 0,01 до 12* |
1000 |
985x365x700 |
125 |
чугун |
|
500 |
1147x365x700 |
135 | ||||
|
1000 |
1647x365x700 |
185 | ||||
|
1500 |
2147x365x700 |
245 | ||||
|
2000 |
2737x365x728 |
605 | ||||
|
GCK |
300 |
от 0,01 до 12* |
200 |
985x365x700 |
135 |
гранит |
|
500 |
1147x365x700 |
175 | ||||
|
1000 |
1647x365x700 |
215 | ||||
|
1500 |
2140x365x700 |
255 | ||||
|
2000 |
2740x450x752 |
1165 | ||||
|
3000 |
3740x450x752 |
1300 | ||||
|
GCK-S |
300 |
от 0,01 до 12* |
1000 |
985x365x700 |
135 |
гранит |
|
500 |
1147x365x700 |
175 | ||||
|
1000 |
1647x365x700 |
215 | ||||
|
1500 |
2140x365x700 |
255 | ||||
|
2000 |
2740x450x752 |
1165 | ||||
|
3000 |
3740x450x752 |
1300 | ||||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
XG |
3000 |
3** |
1000 |
3750x509x824 |
1445 |
гранит |
|
4000 |
4750x509x824 |
1908 | ||||
|
5000 |
5750x509x924 |
3252 | ||||
|
6000 |
6750x509x924 |
3668 | ||||
|
* Регулируемое с дискретностью 0,01 H. Диапазон установки измерительного усилия от 0 до 12 Н. * * Не более | ||||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50/60 |
|
Средняя наработка на отказ, ч |
14500 |
|
Средний срок службы, лет, не менее |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
20±2 60 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений модификаций UCK Premium, UCK, UCK-S,
GCK, GCK-S
|
Наименование |
Обозначение |
Количество |
|
Длиномер горизонтальный* |
Jescale |
1 шт. |
|
Стандартный твердосплавный наконечник |
- |
2 шт. |
|
Наконечники для внутренних измерений** |
- |
1 комплект |
|
Датчик температурной компенсации |
- |
2 шт.*** |
|
Струбцина быстрого крепления высотой 40 мм |
- |
2 шт. |
|
Соединительный кабель |
- |
1 шт. |
|
Блок управления |
- |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
USB-ключ |
- |
1 шт. |
|
Набор шестигранных ключей |
- |
1 шт. |
|
Пылезащитный чехол |
- |
1 шт. |
|
Кейс для аксессуаров |
- |
2 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Исполнение в соответствии с заказом. * * Наличие в соответствии с заказом. * ** В соответствии с модификацией поставляется дополнительный датчик. | ||
|
Таблица 6 - Комплектность средства измерений модификации XG | ||
|
Наименование |
Обозначение |
Количество |
|
Длиномер горизонтальный |
Jescale |
1 шт. |
|
Стандартный твердосплавный наконечник |
- |
2 шт. |
|
Наконечники для внутренних измерений* |
- |
1 комплект |
|
Регулируемый суппорт |
- |
2 шт. |
|
Дисплей |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Наличие в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 4 «Проведение измерений» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018)
Стандарт предприятия «Длиномеры горизонтальные Jescale»
