Преобразователи давления измерительные LD

Номер в ГРСИ РФ: 93429-24
Производитель / заявитель: Фирма Nova SMAR S/A, Бразилия
Скачать
93429-24: Описание типа Скачать 472.5 КБ
93429-24: Методика поверки Скачать 4 MБ
Нет данных о поставщике
Преобразователи давления измерительные LD поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи давления измерительные LD (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразований значений давления жидкостей, газов или пара в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал. Также преобразователи предназначены для расчета и (или) индикации других величин, функционально связанных с измеряемым давлением: расхода, уровня жидкости, газа или пара.

Информация по Госреестру

Основные данные
Номер по Госреестру 93429-24
Наименование Преобразователи давления измерительные
Модель LD
Срок свидетельства (Или заводской номер) 08.10.2029
Производитель / Заявитель

Фирма Nova SMAR S/A, Бразилия

Поверка

Межповерочный интервал / Периодичность поверки 3 года
Зарегистрировано поверок 55
Найдено поверителей 1
Успешных поверок (СИ пригодно) 55 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

93429-24: Описание типа Скачать 472.5 КБ
93429-24: Методика поверки Скачать 4 MБ

Описание типа

Назначение

Преобразователи давления измерительные LD (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразований значений давления жидкостей, газов или пара в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал. Также преобразователи предназначены для расчета и (или) индикации других величин, функционально связанных с измеряемым давлением: расхода, уровня жидкости, газа или пара.

Описание

Основным элементом измерительного механизма преобразователей давления LD является измерительная емкостная ячейка, расположенная внутри первичного преобразователя (сенсорного модуля).

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента (мембраны) емкостной ячейки. Под воздействием давления измерительный механизм сенсорного модуля преобразователя формирует цифровой код, пропорциональный приложенному давлению. Откорректированный цифровой код передается на цифровое индикаторное устройство (ЖК-экран) (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.

Конструкция преобразователей позволяет присоединять различные типы фланцев к одному сенсорному модулю, применять преобразователь в сборе с клапанными блоками различной конструкции и /или выносными разделительными мембранами, использовать в составе измерения расхода в комплексе с сужающими устройствами и усредняющими напорными трубками.

К настоящему типу средств измерений относятся преобразователи следующих модификаций LD301, LD302, LD303, LD400, которые отличаются друг от друга метрологическими характеристиками, видом измеряемого давления, функциональными возможностями, наличием дисплея, типами присоединений к процессу, рабочей средой и габаритными размерами.

В зависимости от вида измеряемого давления преобразователи имеют следующие обозначения:

LD301A, LD302A, LD303A, LD400A - преобразователи абсолютного давления;

LD301M, LD302M, LD303M, LD400M, LD400G - преобразователи избыточного давления;

LD301D, LD302D, LD303D, LD400D - преобразователи разности давлений;

LD301H, LD302H, LD303H, LD400H - преобразователи разности давлений (высокое статическое давление);

LD301L, LD302L, LD303L, LD400L - преобразователи разности давлений с возможностью измерения уровня.

Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения по системе нумерации изготовителя, наносится на маркировочную металлическую табличку любым технологическим способом прикрепленную к корпусу преобразователя в месте указанном на рисунке 2.

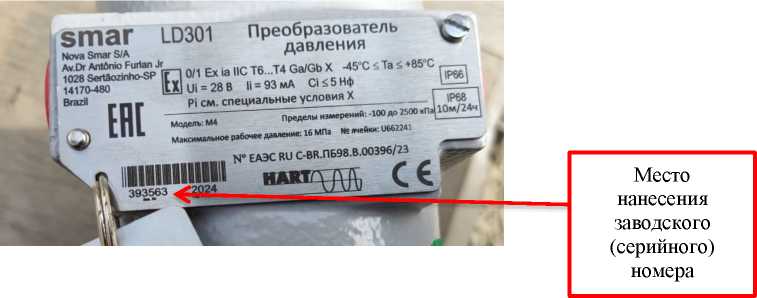

Общий вид преобразователей с указанием места нанесения заводского (серийного) номера представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование преобразователей не предусмотрено.

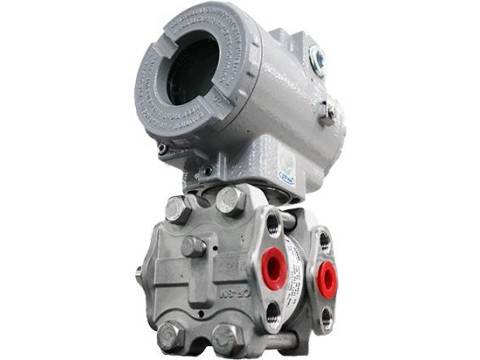

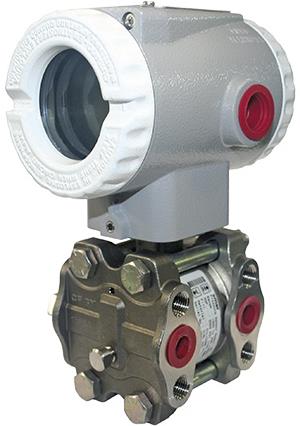

а) Преобразователи давления измерительные LD мод. LD30xA, M, D, H

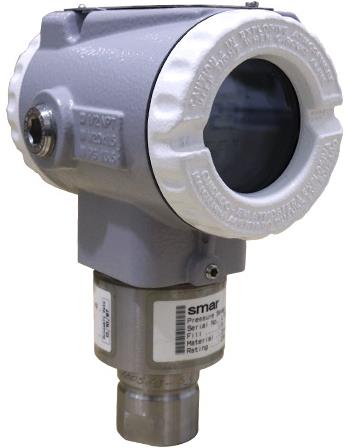

б) Преобразователи давления измерительные LD мод. LD400G

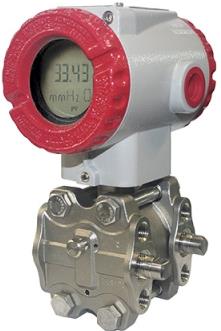

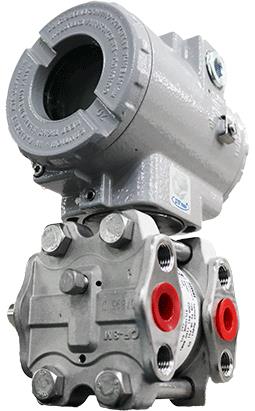

в) Преобразователи давления измерительные LD мод. LD400A, M, D, H

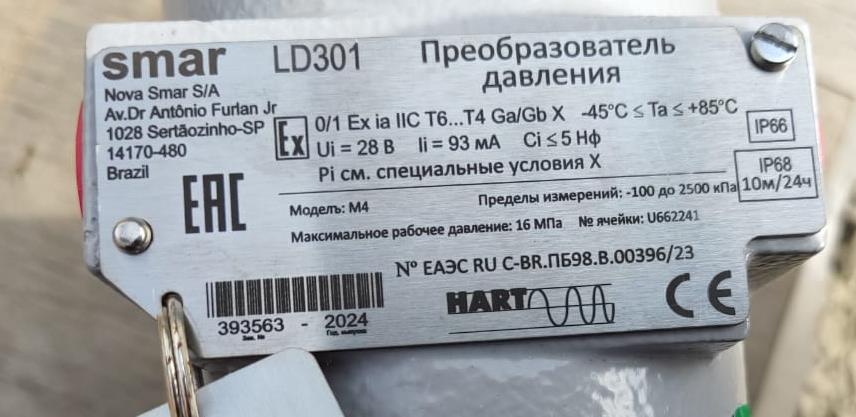

с данными на преобразователь и заводским (серийным)

Место крепления маркировочной металлической таблички

номером

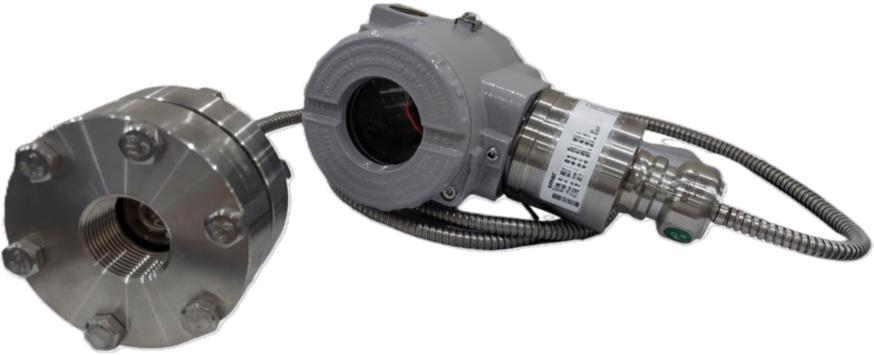

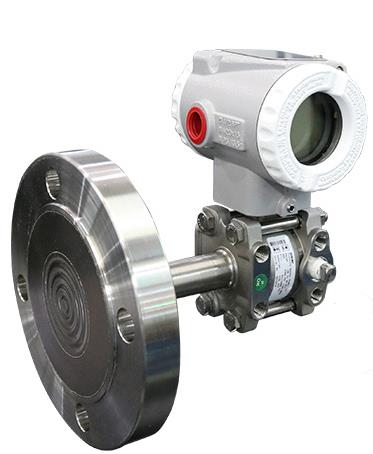

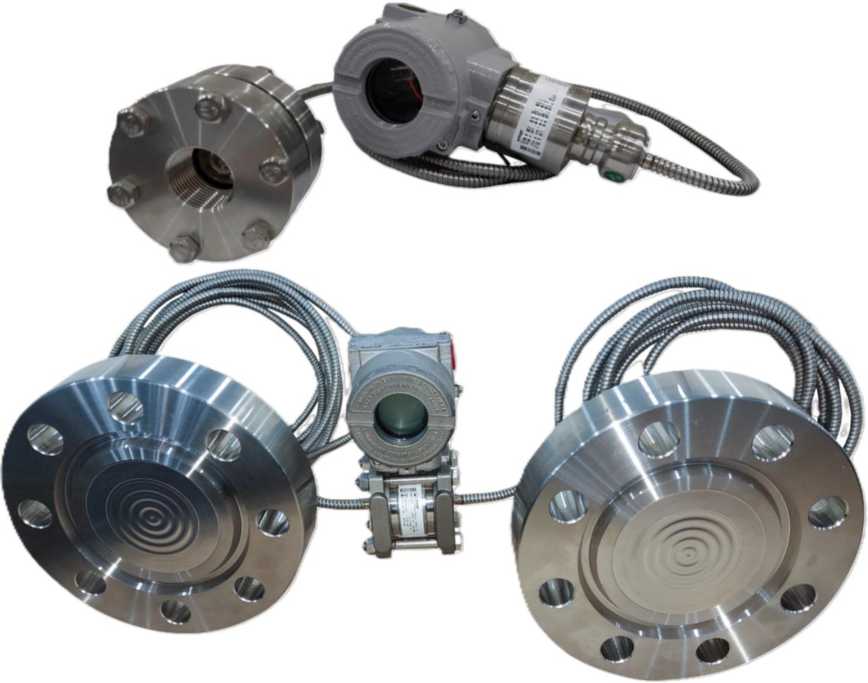

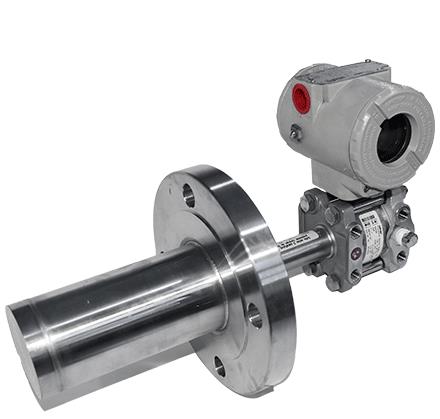

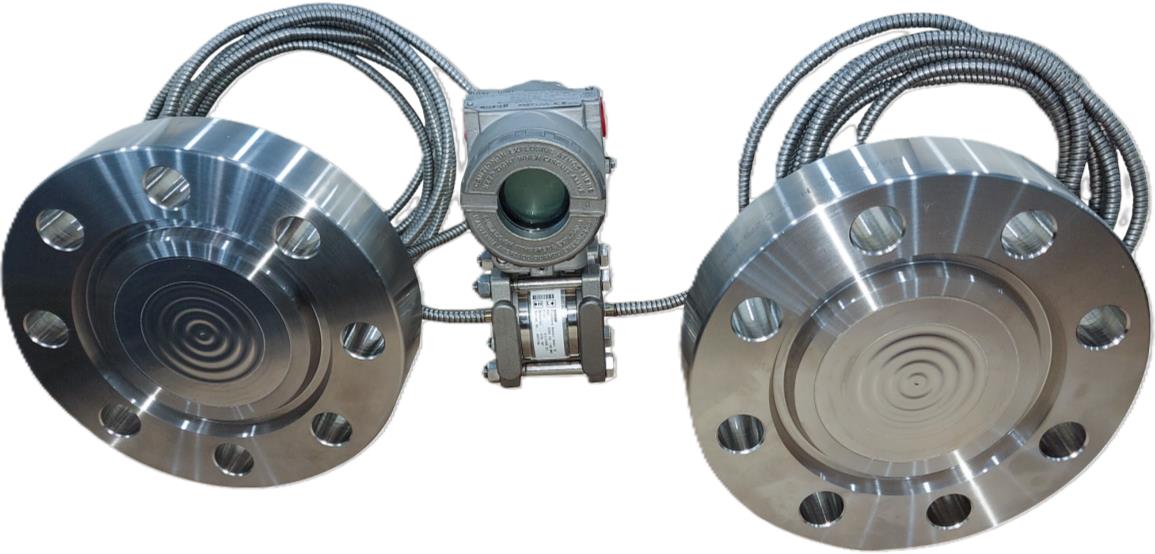

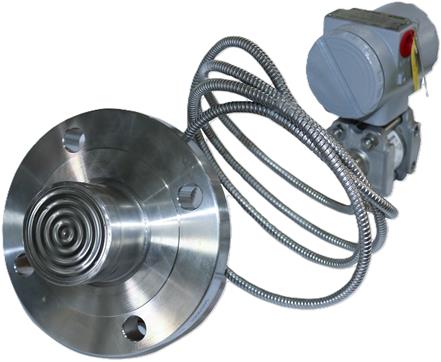

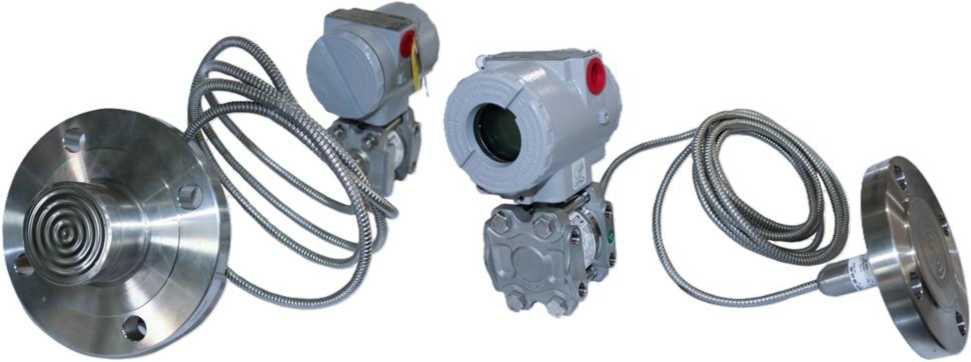

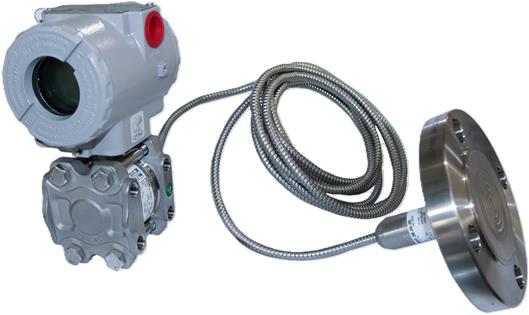

г) Преобразователь давления измерительный LD мод. LD400L, LD30xL

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования, индикации и передачи измеренных значений. ПО устанавливается в преобразователи на заводе-изготовителе во время производственного цикла и является неизменным.

Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Встроенное ПО

Номер версии ПО (идентификационный номер), не ниже

2.0

Цифровой идентификатор ПО

_

Технические характеристики

Метрологические характеристики приведены в таблице 2-3.

Таблица 2 - Диапазоны измерений

Наименование характеристики

Код диапазона измерений

Значение

Преобразователи избыточного давления

Диапазоны измерений избыточного давления, кПа1)

LD301M, LD3O2M, LD3O3M, LD4OOM

0

от -1 до 1

1

от -5 до 5

LD301M, LD3O2M, ЬПЗОЗМ, LD400M, LD400G

2

от -50 до 50

3

от -100 до 250

4

от -100 до 2500

5

от -100 до 25000

LD301M, LD3O2M, LD3O3M, LD400M

6

от -100 до 40000

Преобразователи абсолютного давления

Диапазоны измерений абсолютного давления, кПа1)

LD3O1A, LD3O2A,

LD3O3A, LD4OOA

2

от 0 до 50

3

от 0 до 250

4

от 0 до 2500

5

от 0 до 25000

6

от 0 до 40000

Преобразователи разности давлений

Диапазоны измерений разности давлений, кПа1)

LD301D, LD302D,

LD303D, LD400D

0

от -1 до 1

1

от -5 до 5

2

от -50 до 50

3

от -250 до 250

4

от -2500 до 2500

Преобразователи разности давлений (высокое статическое давление)

Диапазоны измерений разности давлений (высокое статическое давление), кПа1)

LD3O1H, LD3O2H,

LD3O3H, LD4OOH

2

от -50 до 50

3

от -250 до 250

4

от -2500 до 2500

5

от -25000 до 25000

Преобразователи разности давлений (измерение уровня)

Диапазоны измерений разности давлений (при измерении уровня), кПа1)

LD301L, LD302L,

LD303L, LD400L

2

от -50 до 50

3

от -250 до 250

4

от -2500 до 2500

5

от -25000 до 25000

Примечание:

1) Преобразователи могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации.

Таблица 3 - Пределы допускаемой погрешности измерений

Наименование характеристики

Значение

Преобразователи избыточного давления, разности давлений

Пределы допускаемой основной приведенной погрешности к ДИнастр1)3), %

Код диапазона измерений 1, 2, 3, 4, 5, 6

Код диапазона измерений 0

0,1ДИ2) < ДИнастр < ДИ: ± 0,075;

0,025ДИ < ДИнастр < 0,1ДИ: ± (0,0375 + 0,00375ДИ/ДИнастр);

0,0085ДИ < ДИнастр < 0,025ДИ: ± (0,0015+0.00465ДИ/ДИнастр)

0,2ДИ < ДИнастр < ДИ: ± 0,1;

0,05ДИ < ДИнастр < 0,2ДИ: ± (0,025 + 0.015ДИ/ДИнастр)

Преобразователи абсолютного давления

Пределы допускаемой основной приведенной погрешности к ДИнастр1)3), %

Код диапазона измерений 2, 3, 4, 5, 6

Код диапазона измерений 0

0,1ДИ2) < ДИнастр < ДИ: ± 0,1;

0,025ДИ < ДИнастр < 0,1ДИ: ± (0,05 + 0,005ДИ/ДИнастр);

0,0085ДИ < ДИнастр < 0,025ДИ: ± (0,01 + 0,006ДИ/ДИнастр)

± 0,1

Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, % /20 °С3)

Код диапазона измерений 2, 3, 4, 5, 6

Код диапазона измерений 1

Код диапазона измерений 0

0,2ДИ2) < ДИнастр < ДИ: ± (0,02% ДИ + 0,06% ДИнастр);

0,0085 ДИ < ДИнастр < 0,2 ДИ: ± ( 0,023% ДИ + 0,045% ДИнастр)

0,2 ДИ < ДИнастр < ДИ: ± (0,08% ДИ + 0,05% ДИнастр);

0,025 ДИ < ДИнастр < 0,2ДИ:

± (0,06% ДИ + 0,15% ДИнастр)

0,2 ДИ < ДИнастр < ДИ: ± (0,15% ДИ + 0,05% ДИнастр);

0,05 ДИ < ДИнастр < 0,2 ДИ: ± (0,1% ДИ + 0,3% ДИнастр)

Вариация выходного сигнала, %

0,041у1

Наименование характеристики

Значение

Максимальное рабочее (статическое) давление, МПа 3)

от 8 до 52

Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением статического давления, %:

Код диапазона измерений 2, 3, 4, 5, 6

Код диапазона измерений 1

Код диапазона измерений 0

Код диапазона измерений 2, 3, 4, 5 (мод. LD30xL,

LD400L)

± 0,033% ДИ4) ± 0,05% ДИ5) ± 0,1% ДИ6) ± 0,1% ДИ7)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением напряжения питания % на 1 В

± 0,005

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +21 до +25 до 80

от 84 до 106,7

Примечание:

1)1 - Диапазон измерений настроенный.

2) - Диапазон измерений.

3) -Конкретное значение указано в паспорте на преобразователь.

4) - на каждые 7МПа.

5) -на каждые 1,7МПа.

6) -на каждые 0,5МПа.

7) -на каждые 3,5МПа.

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Выходные сигналы:

- аналоговый сигнал постоянного электрического тока, мА

LD301A, LD301M, LD301D, LD301L, LD301H, LD400A,

LD400M, LD400G, LD400D, LD400L, LD400H

от 4 до 20

- цифровые сигналы

LD301A, LD301M, LD301D, LD301L, LD301H, LD400A,

LD400M, LD400G, LD400D, LD400L, LD400H

LD302A, LD302M, LD302D, LD302L, LD302H

LD303A, LD303M, LD303D, LD303L, LD303H

HART

Foundation Fieldbus

Profibus

Параметры электропитания:

- диапазон напряжений питания постоянного тока, В LD301A, LD301M, LD301D, LD301L, LD301H

от 12 до 45

LD302A, LD302M, LD302D, LD302L, LD302H, LD303A, LD303M, LD303D, LD303L, LD303H

от 9 до 32

LD400A, LD400M, LD400G, LD400D, LD400L, LD400H

от 12 до 55

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от -45 до +85 до 80 от 86 до 106,7

Габаритные размеры, мм, не более:

- ширинахглубинахвысота

LD301A, LD301M, LD301D, LD301L2), LD301H, LD302A,

LD302M, LD302D, LD302L2), LD302H, LD303A, LD303M, LD303D, LD303L2), LD303H, LD400A, LD400M, LD400D, LD400L2), LD400H

LD400G

100х114х200

72,5x125x190

Масса, кг, не более 1)

23,5

Маркировка взрывозащиты

0/lEx ia IIC Т6.. ,Т4 Ga/Gb X 1Ех db IIC T6 Gb X OEx ia IIC T6...T4 Ga X

Степень защиты от внешних влияющих воздействий

IP66/IP68

1) Конкретное значение указано в паспорте на преобразователь.

2) Без учета элементов присоединения к технологическому процессу.

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

34

Средняя наработка на отказ, ч

300 000

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и/или руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность преобразователей давления измерительных

Наименование

Обозначение

Количество

Преобразователь давления измерительный

LD301, LD302, LD303, LD400

1 шт.

Руководство по эксплуатации

_

1 экз. 1)

Паспорт

_

1 экз.

1) Допускается:

- прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; - поставка на электронном носителе.

Сведения о методах измерений

приведены в разделе 1 руководства по эксплуатации «Общие сведения».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - 1А07 Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;

Стандарт предприятия «Преобразователи давления измерительные LD».
