Цилиндры мерные
| Номер в ГРСИ РФ: | 93496-24 |
|---|---|
| Категория: | Цилиндры измерительные |
| Производитель / заявитель: | ООО "Торговый дом "Крезол" (ТД "Крезол"), г. Уфа |
Цилиндры мерные (далее - цилиндры) предназначены для измерений объема жидкости.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 93496-24 | ||||||||||||
| Действует | по 16.10.2029 | ||||||||||||
| Наименование | Цилиндры мерные | ||||||||||||
| Модификации |
2-10-1 1-2000-1 1-10-1 |
||||||||||||
| Приказы |
№1189 от
16.06.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1d436a7e-c704-68be-73a9-76844584f8d5 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ТД «КРЕЗОЛ», РОССИЯ, 450027, Республика Башкортостан, г. Уфа, ул. Трамвайная, д. 2/4, эт. 4
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-031-25 Государственная система обеспечения единства измерений Цилиндры мерные Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок |
9177
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9177 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
93496-24: Описание типа
2024-93496-24.pdf
Файл устарел
|
Скачать | 196.4 КБ | |
|
93496-24: Методика поверки
2024-mp93496-24.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
93496-24: Описание типа
2024-93496-24-1.pdf
|
Скачать | 196.4 КБ | |
|
93496-24: Описание типа
2025-93496-24.pdf
|
Скачать | 5.1 MБ | |
|
93496-24: Методика поверки
2024-mp93496-24-1.pdf
|
Скачать | 1.6 MБ | |
|
93496-24: Методика поверки
МП-НИЦЭ-031-25
2025-mp93496-24.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Цилиндры мерные (далее - цилиндры) предназначены для измерений объема жидкости.
Описание
Принцип действия цилиндров основан на измерении определенного объема жидкости, содержащейся в цилиндре при температуре плюс 20 °С, при его наполнении до отметки шкалы, соответствующей необходимой вместимости.
Конструктивно цилиндры представляют собой стеклянные сосуды цилиндрической формы со стеклянным или пластмассовым основанием. На цилиндры нанесена шкала с оцифрованными отметками.
Цилиндры выпускаются 1-го и 2-го класса точности по ГОСТ 1770-74, в исполнениях 1, 2, 2а, 3, 4, 4а по ГОСТ 1770-74. Структура условного обозначения цилиндров представлена на рисунке 1.
A - B - С
।-----Класс точности: 1; 2
Номинальная вместимость, см3:
10, 25, 50, 100, 250, 500, 1000, 2000
------------------Исполнение по ГОСТ 1770-74:
1 - с носиком и со стеклянным основанием
2 - с пришлифованной пробкой и со стеклянным основанием
2 а - с пластмассовой пробкой и со стеклянным основанием
3 - с носиком и пластмассовым основанием
4 - с пришлифованной пробкой и пластмассовым основанием
4 а - с пластмассовой пробкой и пластмассовым основанием
Рисунок 1 - Структура условного обозначения цилиндров
Заводской номер наносится на поверхность цилиндра методом лазерной гравировки в виде буквенно-цифрового кода.

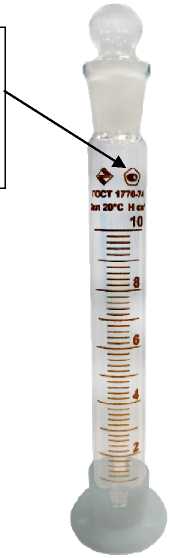

Общий вид цилиндров с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на цилиндры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) цилиндров не предусмотрено.
б) цилиндры исполнения 2
а) цилиндры исполнения 1
в) цилиндры исполнения 2а
Место
ГОСТ17ТО-Т1
нанесения знака
утверждения типа
д) цилиндры исполнения 4
Место нанесения
знака утверждения типа
г) цилиндры исполнения 3
АКТ f 77«-М
е) цилиндры исполнения 4а

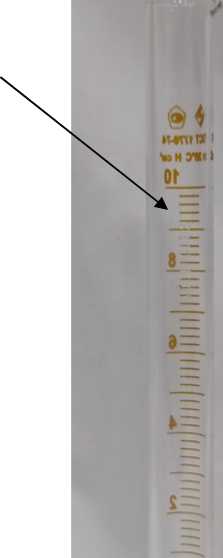

Место нанесения заводского номера
ж) место нанесения заводского номера на примере цилиндров исполнения 1
Рисунок 2 - Общий вид цилиндров с указанием мест нанесений знака утверждения типа и заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики цилиндров исполнений 1, 2, 2а
|
Наименование характеристики |
Значение | |||||||
|
Номинальная вместимость, см3 |
10 |
25 |
50 |
100 |
250 |
500 |
1000 |
2000 |
|
Цена наименьшего деления, см3 |
0,2 |
0,5 |
1,0 |
1,0 |
2,0 |
5,0 |
10,0 |
20,0 |
|
Объем, соответствующий _ 3 нижней отметке, см3 |
1,0 |
3,0 |
5,0 |
10,0 |
20,0 |
50,0 |
100,0 |
200,0 |
|
Пределы допускаемой абсолютной погрешности номинальной вместимости для цилиндров 1-го класса 3 точности, см3 |
±0,1 |
±0,25 |
±0,25 |
±0,5 |
±1,25 |
±2,5 |
±5,0 |
±10,0 |
|
Пределы допускаемой абсолютной погрешности номинальной вместимости для цилиндров 2-го класса 3 точности, см3 |
±0,2 |
±0,5 |
±1,0 |
±1,0 |
±2,0 |
±5,0 |
±10,0 |
±20,0 |
|
Примечание - Пределы допускаемой абсолютной погрешности номинальной вместимости нормированы при температуре +20 °С. | ||||||||
Таблица 2 - Метрологические характеристики цилиндров исполнений 3, 4, 4а
|
Наименование характеристики |
Значение | |||
|
Номинальная вместимость, см3 |
25 |
50 |
100 |
250 |
|
Цена наименьшего деления, см3 |
0,5 |
1,0 |
1,0 |
2,0 |
|
Объем, соответствующий нижней _____ _ 3 отметке, см |
3,0 |
5,0 |
10,0 |
20,0 |
|
Пределы допускаемой абсолютной погрешности номинальной вместимости для цилиндров 1-го 3 класса точности, см3 |
±0,25 |
±0,25 |
±0,5 |
±1,25 |
|
Пределы допускаемой абсолютной погрешности номинальной вместимости для цилиндров 2-го 3 класса точности, см3 |
±0,5 |
±1,0 |
±1,0 |
±2,0 |
|
Примечание - Пределы допускаемой абсолютной погрешности номинальной вместимости нормированы при температуре +20 °С. | ||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная высота цилиндров для вместимости, мм: | |
|
- 10 см3 |
140 |
|
- 25 см3 |
170 |
|
- 50 см3 |
200 |
|
- 100 см3 |
260 |
|
- 250 см3 |
335 |
|
- 500 см3 |
390 |
|
- 1000 см3 |
470 |
|
- 2000 см3 |
570 |
|
Обозначение конуса по ГОСТ 8682-93 для цилиндров | |
|
исполнений 2, 2а, 4 и 4а для вместимости: | |
|
- 10 см3 |
10/19 |
|
- 25 см3 |
14/23 |
|
- 50 см3 |
14/23, 19/26 |
|
- 100 см3 |
19/26, 24/29 |
|
- 250 см3 |
19/26, 29/32 |
|
- 500 см3 |
20/32, 34/35 |
|
- 1000 см3 |
29/32, 45/40 |
|
- 2000 см3 |
34/35, 45/40 |
|
Рабочие условия измерений: | |
|
температура окружающей среды, °С |
от +10 до +35 |
|
относительная влажность, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
Знак утверждения типа
наносится на паспорт типографским способом и на цилиндры любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Цилиндр мерный |
- |
1 шт. |
|
Паспорт |
- |
1 экз.* |
|
Коробка упаковочная |
- |
1 шт. |
|
*На партию, поставляемую в один адрес. | ||
Сведения о методах измерений
приведены в п. 2.6 раздела 2 «Основные метрологические и технические характеристики паспорта».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия».
