Преобразователи температуры SBW
| Номер в ГРСИ РФ: | 93572-24 |
|---|---|
| Производитель / заявитель: | Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай |
Преобразователи температуры SBW (далее по тексту - преобразователи) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы преобразователей.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 93572-24 | ||||||||||||||||||||||||
| Действует | по 23.10.2029 | ||||||||||||||||||||||||
| Наименование | Преобразователи температуры | ||||||||||||||||||||||||
| Модель | SBW | ||||||||||||||||||||||||
| Модификации |
SBWR SBWF SBWZ |
||||||||||||||||||||||||
| Приказы |
№2000 от
18.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a0d62550-d1b1-fd1d-5362-cdb1905b43f7 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, КИТАЙ, 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing
Поверка
| Методика поверки / информация о поверке |
МП 207-053-2024 Государственная система обеспечения единства измерений. Преобразователи температуры SWM. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
для преобразователей температуры с ТП в диапазоне измерений св. 800 °C
2 года
для преобразователей температуры с ТС (во всем диапазоне) и с ТП (в диапазоне измерений св. 300 до 800 °C включ.)
3 года
для преобразователей температуры с ТП в диапазоне измерений до 300 °C включ.
|
| Зарегистрировано поверок |
3654
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3654 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 24.12.2025 |
Поверители
Скачать
|
93572-24: Описание типа
2024-93572-24.pdf
|
Скачать | 342 КБ | |
|
93572-24: Методика поверки
2024-mp93572-24.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
93572-24: Описание типа
2025-93572-24.pdf
|
Скачать | 358.3 КБ | |
|
93572-24: Методика поверки
МП 207-053-2024
2024-mp93572-24-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Преобразователи температуры SBW (далее по тексту - преобразователи) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы преобразователей.
Описание
Принцип работы преобразователей основан на зависимости выходного электрического сигнала первичного чувствительного элемента преобразователя (далее - ЧЭ) от температуры, и дальнейшего преобразования выходного сигнала в аналоговые сигналы постоянного тока или напряжения.
Конструктивно преобразователи выполнены в виде сменной или несменной измерительной вставки (внутри которой расположен(ы) ЧЭ), соединенной с клеммной (или коммутационной) головкой, и защитной арматуры с различными видами технологических соединений и монтажных элементов. Преобразователи комплектуются встраиваемыми измерительными преобразователями (далее по тексту - ИП). ИП устанавливается непосредственно в клеммной головке самого преобразователя или же может быть установлен в отдельно вынесенном корпусе (соединительная коробка) и соединен с зондом преобразователя при помощи кабеля. ИП преобразовывает выходной сигнал ЧЭ в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА (в том числе, с наложенным на него частотно-модулированным сигналом протокола HART). Конструктивно ИП выполнен в цилиндрическом пластиковом корпусе и может дополнительно комплектоваться светодиодным (LED) индикатором.
В качестве ЧЭ используются термопреобразователи сопротивления (ТС) с номинальной статической характеристикой преобразования (НСХ) типов «Pt100» и «Pt1000» по ГОСТ 6651-2009 или преобразователи термоэлектрические (ТП) с НСХ типов «K», «N», «Е», «J», «Т», «S», «B», «R» по ГОСТ Р 8.585-2001. Схема внутренних соединений внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная.
Преобразователи имеют серии SBWR, SBWZ, SBWF, которые имеют исполнения, различающиеся по типу используемого ЧЭ, по метрологическим и техническим характеристикам, а также по конструкции.
Монтаж преобразователей на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя.
Схемы составления условного обозначения преобразователей (код заказа) в зависимости от исполнения приведены в таблицах 1-2.
Таблица 1 - Код заказа преобразователей температуры SBW серий SBWR, SBWZ
|
SBW □ □ - □ □ - □ (□) □ / □ □ / □ 1 2 3 4 5 6 7 8 9 10 | |
|
1. Тип ЧЭ преоб |
разователя |
|
R |
Преобразователь термоэлектрический (термопара) |
|
Z |
Термопреобразователь сопротивления платиновый |
|
2. Количество ЧЭ | |
|
Обозначение отсутствует |
Один |
|
2 |
Два |
|
3. Тип НСХ ЧЭ преобразователя | |
|
Для типа ЧЭ преобразователя- R (по ГОСТ Р 8.585-2001) | |
|
1 |
K |
|
2 |
E |
|
3 |
J |
|
4 |
T |
|
5 |
S |
|
6 |
R |
|
7 |
B |
|
8 |
N |
|
Для типа ЧЭ преобразователя - Z (по ГОСТ 6651-2009) | |
|
4 |
Pt100 (а = 0,00385 °С-1) |
|
5 |
Pt1000 (а = 0,00385 °С-1) |
|
4. Наличие «местной» индикации у измерительного преобразователя | |
|
Обозначение отсутствует |
ИП без индикатора |
|
E |
ИП с LED-индикатором |
|
5. Тип измерительного преобразователя | |
|
TSR3 |
TSR300 |
|
TS3L |
TS300L |
|
TS3 |
TS300 |
|
Е182 |
ТМТ182 |
|
Е82 |
ТМТ82 |
|
R248 |
248 |
|
6. Диапазон измерений температуры, °С | |
|
~. |
0~100 (данный диапазон приведен в качестве примера записи) |
|
7. Защита от перепада (импульсного) напряжения | |
|
Обозначение отсутствует |
Защита отсутствует |
|
М |
Встроенное устройство защиты |
|
L |
Внешнее устройство защиты |
|
H |
Внешнее взрывозащищенное устройство защиты |
|
8. Уровень погрешности (класс точности) согласно ТД предприятия-изготовителя | |
|
A |
0.5 |
|
B |
1.0 |
|
SBW □ □ - □ □ - □ (□) □ / □ □ / □ 1 2 3 4 5 6 7 8 9 10 | |
|
9. Тип двухканального выхода | |
|
Обозначение отсутствует |
Одноканальный выход |
|
D |
1 канал - 4~20 мА (+HART), 2 канал - Ом (для Z) или мВ (для R) |
|
10. Обозначение кода преобразователя термоэлектрического или термопреобразователя сопротивления в соответствии с ТД предприятия-изготовителя. | |
Таблица 2 - Код заказа преобразователей температуры SBW серии SBWF
|
SBWF -□ □ (□) - □ □ □ / □ □ □ / □ □ □ □ 1 2 3 4 5 6 7 8 9 10 11 12 13 | |
|
1 Тип измерительного преобразователя | |
|
TSR3 |
TSR300 |
|
TS3L |
TS300L |
|
TS3 |
TS300 |
|
Е182 |
ТМТ182 |
|
Е82 |
ТМТ82 |
|
R248 |
248 |
|
2. Тип НСХ первичного преобразователя температуры преобразователя | |
|
K |
K по ГОСТ Р 8.585-2001 |
|
N |
N по ГОСТ Р 8.585-2001 |
|
E |
E по ГОСТ Р 8.585-2001 |
|
J |
J по ГОСТ Р 8.585-2001 |
|
T |
Т по ГОСТ Р 8.585-2001 |
|
S |
S по ГОСТ Р 8.585-2001 |
|
R |
R по ГОСТ Р 8.585-2001 |
|
B |
B по ГОСТ Р 8.585-2001 |
|
P1 |
Pt100 (а = 0,00385 °С-1) по ГОСТ 6651-2009, 4-х проводная схема соединения |
|
P2 |
Pt100 (а = 0,00385 °С-1) по ГОСТ 6651-2009, 3-х проводная схема соединения |
|
P3 |
Pt1000 (а = 0,00385 °С-1) по ГОСТ 6651-2009, 3-х проводная схема соединения |
|
P4 |
Pt1000 (а = 0,00385 °С-1) по ГОСТ 6651-2009, 4-х проводная схема соединения |
|
3. Диапазон измерений температуры, °С | |
|
.,~. |
0~100 (данный диапазон приведен в качестве примера записи) |
|
4. Тип соединительной коробки | |
|
3 |
Водонепроницаемая соединительная коробка из литого алюминия |
|
3F |
Водонепроницаемая соединительная коробка из литого алюминия с защитой от соляного тумана |
|
3A |
Водонепроницаемая соединительная коробка из нержавеющей стали марки 304 |
|
3HL |
Водонепроницаемая соединительная коробка из нержавеющей стали марки 316L |
|
7 |
Взрывозащищенная соединительная коробка из литого под давлением алюминия |
|
SBWF -□ □ (□) - □ □ □ / □ □ □ / □ □ □ □ 1 2 3 4 5 6 7 8 9 10 11 12 13 | |
|
7F |
Взрывозащищенная соединительная коробка из литого под давлением алюминия с защитой от соляного тумана |
|
7A |
Взрывозащищенная соединительная коробка из нержавеющей стали марки 304 |
|
7HL |
Взрывозащищенная соединительная коробка из нержавеющей стали марки 316L |
|
9 |
Взрывозащищенная соединительная коробка из литого под давлением алюминия JDY |
|
9F |
Взрывозащищенная соединительная коробка из литого под давлением алюминия с защитой от соляного тумана JDY |
|
9A |
Взрывозащищенная соединительная коробка из нержавеющей стали марки 304 JDY |
|
9HL |
Взрывозащищенная соединительная коробка из нержавеющей стали марки 316L JDY |
|
5. Тип присоединения для кабельного разъема | |
|
M |
M20x1.5 (F) |
|
N |
NPT1/2” (F) |
|
6. Тип взрывозащиты (категория) | |
|
C6 |
1Ex db IIC T6 Gb X |
|
A4 |
0Ex ia IIC T6 Ga X |
|
7. Наличие «местной» индикации у измерительного преобразователя | |
|
Обозначение отсутствует |
ИП без индикатора |
|
E |
ИП с LED-индикатором |
|
8. Защита от перепада (импульсного) напряжения | |
|
Обозначение отсутствует |
Защита отсутствует |
|
М |
Встроенное устройство защиты |
|
L |
Внешнее устройство защиты |
|
H |
Внешнее взрывозащищенное устройство защиты |
|
9. Тип крепления соединительной коробки преобразователей | |
|
1 |
Настенный |
|
2 |
На трубу (2”) |
|
10. Тип кабельного разъема | |
|
N |
Нейлоновый водонепроницаемый кабельный разъем |
|
D |
Водонепроницаемый кабельный разъем |
|
W |
Водонепроницаемый кабельный разъем из нержавеющей стали марки 316L |
|
E |
Взрывобезопасный кабельный разъем из никелированной меди |
|
F |
Взрывобезопасный кабельный разъем из нержавеющей стали марки 304 |
|
G |
Взрывобезопасный кабельный разъем из нержавеющей стали марки 316L |
|
11. Количество кабельных |
разъемов |
|
1 |
1 шт. |
|
2 |
2 шт. |
|
12. Тип кабеля - GX (стандартная конфигурация - термостойкий, огнезащитный, маслостойкий, с экранированным проводом, наружный 0=6,5 мм) | |
SBWF -□ □ (□) - □ □ □ / □ □ □ / □ □ □ □
_____________________________________1 2 3 4 5 6 7 8 9 10 11 12 13
13. Длина кабеля (мм) - указанное значение должно быть кратно 100 мм.

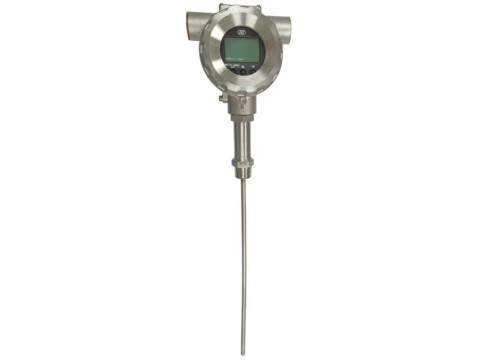

Общий вид преобразователей температуры SBW представлен на рисунках 1 и 2.
Заводской номер в виде буквенно-цифрового кода, состоящего из латинских букв, арабских цифр и разделителей в виде «-» и «/», в зависимости от конструктивного исполнения преобразователей наносится различными способами, принятыми на заводе-изготовителе, на этикетку (наклейку) или на металлическую пластину (шильдик), прикрепляемую к корпусу преобразователя. Пломбирование преобразователей не предусмотрено.
Конструкция преобразователей не предусматривает нанесение знака поверки на средство измерений.
Рисунок 1 - Общий вид преобразователей температуры серии SBWF

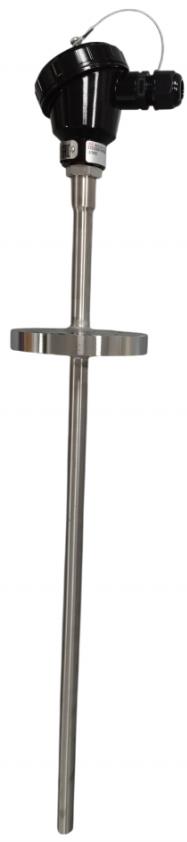

Рисунок 2 - Общий вид преобразователей температуры серий SBWR, SBWZ

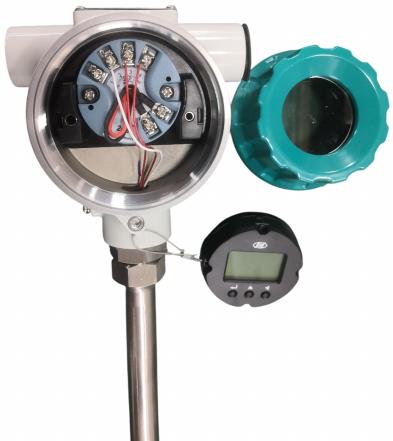

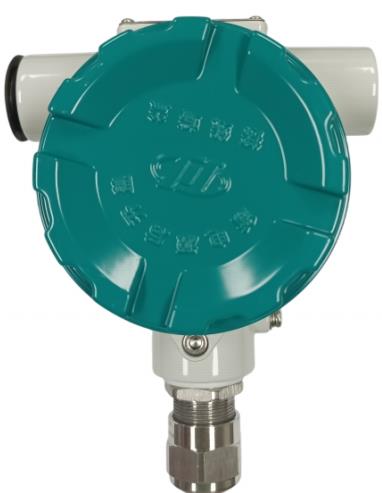

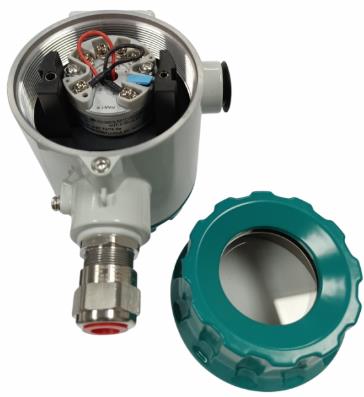

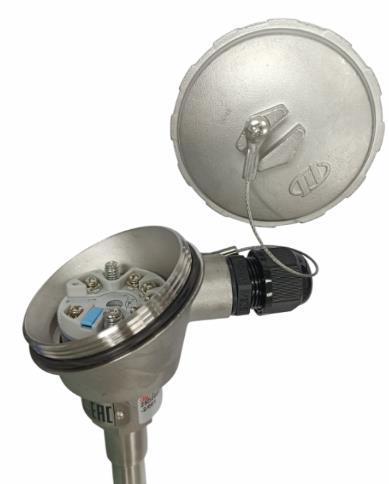

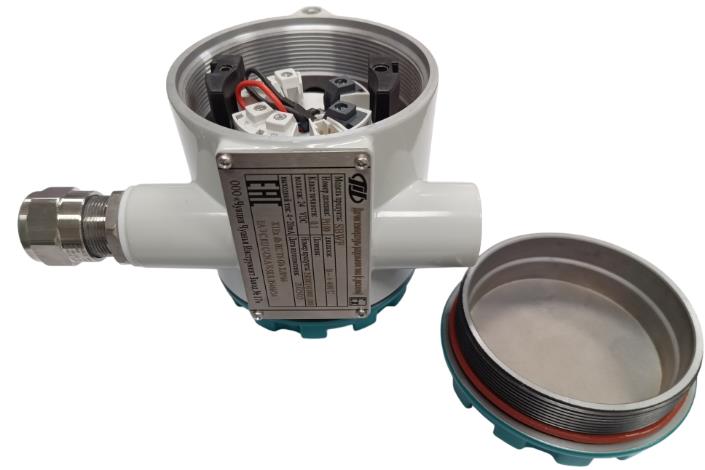

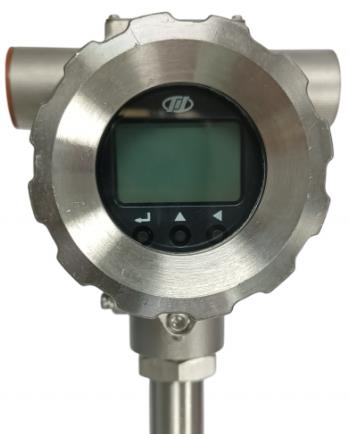

Общий вид различных видов клеммных и коммутационных головок с указанием места нанесения заводского номера приведены на рисунке 3.
Место нанесения
Рисунок 3 - Общий вид различных видов клеммных и коммутационных головок с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) у преобразователей с аналоговым выходным сигналом - отсутствует. ПО преобразователей, поддерживающих протокол HART, состоит из встроенного и автономного ПО.
Встроенное ПО таких преобразователей является неизменяемым и несчитываемым. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Идентификационные данные встроенного ПО отсутствуют.
Технические характеристики
Метрологические характеристики преобразователей приведены в таблицах 3-4, основные технические характеристики - в таблице 5.
Таблица 3 - Метрологические характеристики________________________________________
|
Условное обозначение НСХ ЧЭ преобразователя*-1) |
Диапазон измерений температуры (2), °С |
Минимальный интервал измерений (3), °С |
Пределы допускаемой основной приведенной погрешности измерений температуры, % (от настроенного диапазона измерений)*-4)’ (5) |
Пределы допускаемой основной абсолютной погрешности измерений температуры (4), °С |
|
Pt100 (а=0,00385 °С-1), Pt1000 (а=0,00385 °С-1) |
от -196 до +600 |
50 |
±0,5 |
±0,5 |
|
±1,0 |
±1,0 | |||
|
E |
от -196 до +900 |
100 |
±0,5 |
±2,0 |
|
±1,0 |
±3,0 | |||
|
K, N |
от -196 до +1200 |
100 |
±0,5 |
±2,0 |
|
±1,0 |
±3,0 | |||
|
J |
от -40 до +800 |
100 |
±0,5 |
±2,0 |
|
±1,0 |
±3,0 | |||
|
T |
от -196 до +400 |
100 |
±0,5 |
±2,0 |
|
±1,0 |
±3,0 | |||
|
S, R |
от 0 до +1400 |
300 |
±0,5 |
±2,5 |
|
±1,0 |
±4,0 | |||
|
B |
от +600 до +1500 |
300 |
±1,0 |
±5,0 |
|
Примечание: (1) Типы НСХ ЧЭ и класс допуска соответствуют: ГОСТ 6651-2009 (для типов «Pt100», «PtlOOO») и ГОСТ Р 8.585-2001 (для типов «К», «N», «Е», «J», «Т», «R», «S», «В»). (2) Указаны предельные значения. Конкретный диапазон измерений в зависимости от конструктивной модификации указан в паспорте и в маркировке преобразователя температуры. (3) Интервал измерений равен алгебраической разности верхнего и нижнего пределов настроенного диапазона измерений температуры, °С. (4) Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от настроенного диапазона измерений, или в °С, в зависимости от того, что больше. Пределы допускаемой погрешности компенсации холодного спая для типов НСХ «К», «N», «Е», «J», «Т», «R», «S» равны ±0,5 °С и не входят в указанные значения погрешности. (5) Значение пределов погрешности ±0,5 % соответствует классу точности 0.5 (по ТД предприятия-изготовителя), а ±1,0 - классу точности 1.0 (соответственно). | ||||
Таблица 4 - Метрологические характеристики - пределы допускаемой дополнительной
погрешности преобразователей температуры
|
Наименование характеристики |
Значение (1) |
|
Пределы допускаемой дополнительной погрешности, вызванной влиянием изменения температуры окружающей среды от нормальных условий измерений (от +15 °С до +25 °С включ.) на каждый 1 °С: - приведенная погрешность (от настроенного диапазона измерений), %/1 °С - абсолютная погрешность, °С/1 °С |
±0,005 ±0,002 |
|
Пределы допускаемой дополнительной погрешности, вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1 В: - приведенная погрешность (от настроенного диапазона измерений), %/1 В - абсолютная погрешность, °С/1 В |
±0,005 ±0,002 |
|
Примечание: (1) - берут большее значение. | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество ЧЭ в преобразователе, шт. |
1 или 2 |
|
Тип выходного сигнала преобразователей |
от 4 до 20 мА; от 4 до 20 мА + протокол HART |
|
Напряжение питания постоянного тока, В |
от 12 до 28 (24 (1)) |
|
Электрическое сопротивление изоляции при температуре от +18 °С до +28 °С и относительной влажности воздуха от 30 % до 80 %, МОм, не менее |
100 |
|
Длина монтажной части преобразователя*-2), мм |
от 100 до 50000 |
|
Диаметр монтажной части преобразователя, мм |
от 3 до 500 |
|
Масса (без учета защитной гильзы), кг, не более |
100 |
|
Рабочие условия эксплуатации: - температура окружающей среды (3), °С - общепромышленное исполнение - взрывозащищенное исполнение - относительная влажность воздуха, %, не более |
от -55 до +85 от -55 до +60 95 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb X 0Ex ia IIC T6 Ga X |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66, IP67 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
8 |
|
Примечания: (1) - номинальное значение. (2) - и более, по специальному заказу; (3) - указан максимальный диапазон, конкретное значение устанавливается в зависимости от модификации и указано в паспорте на преобразователи. | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь температуры |
SBW (1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Гильза защитная |
- |
1 шт.(2) |
|
Примечания: (1) - обозначение исполнения в соответствии с заказом; (2) - по дополнительному заказу. | ||
Сведения о методах измерений
приведены в разделе «Проведение измерений» Паспорта.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия-изготовителя Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай
Смотрите также
