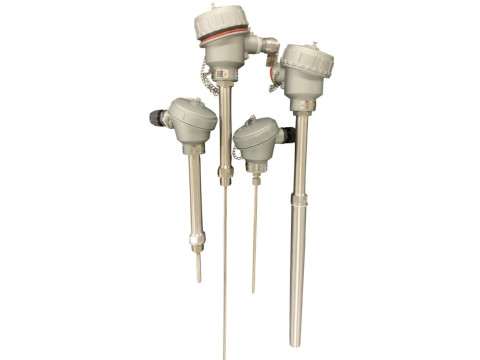

Термопреобразователи сопротивления платиновые WZ
| Номер в ГРСИ РФ: | 93638-24 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай |
Термопреобразователи сопротивления платиновые WZ (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы ТС, а также для измерений температуры внутри твердых тел, в т.ч., подшипников и других механизмов машинных агрегатов различного назначения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 93638-24 |
| Наименование | Термопреобразователи сопротивления платиновые |
| Модель | WZ |
| Срок свидетельства (Или заводской номер) | 30.10.2029 |
Производитель / Заявитель
Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 45 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 45 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 93638-24: Описание типа | Скачать | 593.4 КБ | |
| 93638-24: Методика поверки | Скачать | 69.5 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые WZ (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы ТС, а также для измерений температуры внутри твердых тел, в т.ч., подшипников и других механизмов машинных агрегатов различного назначения.
Описание
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
ТС изготавливаются следующих серий: WZGPK, WZPD, WZPM. Серии ТС имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Расшифровка структуры условного обозначения исполнений термопреобразователей (код заказа) приведена в таблицах 1, 2, 3.
Конструктивно термопреобразователи серии WZGPK выполнены в виде сменной или несменной измерительной вставки (внутри которой расположен(ы) ЧЭ), соединенной с клеммной (или соединительной) головкой, и защитной арматуры с различными видами технологических соединений и монтажных элементов. Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой (или без нее), помещенную в защитную арматуру с различными монтажными элементами. Внутри трубки размещены один или два тонкопленочных или проволочных ЧЭ с минеральной изоляцией проводов.
ТС серии WZPD конструктивно выполнены в виде одного или двух проволочных ЧЭ, помещенных в защитную многослойную оболочку, образующую плоский корпус прямоугольной формы, к которому присоединены удлинительные провода в защитной оболочке.
Термопреобразователи серии WZPM имеют неразборную конструкцию и конструктивно выполнены в виде корпуса цилиндрической формы, изготовленного из нержавеющей стали, с присоединенным кабелем с удлинительными проводами. Внутри корпуса ТС размещены один или два ЧЭ.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная.
Монтаж ТС серии WZGPK на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя. Монтаж термопреобразователей серий WZPD, WZPM осуществляется путем их вставки в специальные отверстия (каналы) объекта измерений.
Таблица 1 - Код заказа термопреобразователей серии WZGPK
|
WZGPK □ - □ □ □ - □ □ □ □ □ □ - □ □ □ - □ □ / □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 | |
|
1. Количество ЧЭ | |
|
Обозначение отсутствует |
Один |
|
2 |
Два |
|
2. Тип соединительной головки | |
|
5 |
Водонепроницаемая соединительная головка из литого алюминия |
|
5А |
Водонепроницаемая соединительная головка из нержавеющей стали 304 |
|
5F |
Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана |
|
5HL |
Водонепроницаемая соединительная головка из нержавеющей стали 316L |
|
7 |
Соединительная головка во взрывозащищенном исполнении из литого алюминия |
|
7А |
Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 304 |
|
7F |
Соединительная головка во взрывозащищенном исполнении из литого алюминия с защитой от соляного тумана |
|
7HL |
Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 316L |
|
9 |
Соединительная головка из литого алюминия JDY |
|
9A |
Соединительная головка из нержавеющей стали 304 JDY |
|
9F |
Соединительная головка из литого алюминия с защитой от соляного тумана |
|
9HL |
Соединительная головка из нержавеющей стали 316L JDY |
|
3. Схема соединения внутренних проводников ТС с ЧЭ | |
|
3 |
Трехпроводная схема |
|
4 |
Четырехпроводная схема |
|
4. Тип конструктивного исполнения | |
|
SGT |
Подпружиненная конструкция с резьбовым фиксирующим соединением |
|
SGK |
Конструкция с уплотнением, с резьбовым фиксирующим соединением |
|
SGH |
Сварная конструкция с уплотнением и резьбовым фиксирующим соединение] |
|
UT |
Подпружиненная конструкция с соединением подвижного типа |
|
UH |
Сварная конструкция с уплотнением неподвижного типа |
|
5. Тип НСХ по ГОСТ 6651 -2009 | |
|
Р2 |
Pt100 |
|
6. Класс допуска по ГОСТ 6651-2009 | |
|
А |
А |
|
В |
В |
|
7. Диаметр монтажной части ТС (мм) | |
|
E |
3 |
|
F |
4 |
|
G |
4,5 |
|
H |
5 |
|
J |
6 |
|
K |
8 |
|
Другой диаметр (по специальному заказу), но не более 12 | |
|
8. Общая длина ТС без учета клеммной головки (мм) | |
|
9. Материал защитной арматуры | |
|
G |
0Cr18Ni9Ti (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
Примечание: возможно изготовление из других материалов по специальному заказу. | |
|
10. Длина погружаемой (монтажной) части (мм) | |
|
11. Тип внутренней резьбы в соединительной головке | |
|
M |
Внутренняя резьба М20х 1.5 |
|
N |
Внутренняя резьба NPT 1/2” |
|
G |
Внутренняя резьба G 1/2” |
|
Z |
Внутренняя резьба ZG 1/2” |
|
12. Тип кабельного разъема соединительной головки | |
|
Обозначение отсутствует |
Разъем из полиамида |
|
D |
Водонепроницаемый разъем из нержавеющей стали |
|
13. Материал резьбового соединения | |
|
A |
304 (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
Примечание: возможно изготовление из других материалов по специальному заказу. | |
|
14. Тип резьбы | |
|
М20 |
М20х1.5 |
|
Другой размер (по специальному заказу) | |
|
15. Тип защитной гильзы или других дополнительных крепежных элементов | |
|
BL01 |
Защитная гильза с фиксированной резьбой BL01 |
|
BL03 |
Защитная гильза с фиксированной резьбой BL01 |
|
BDL |
Защитная гильза с фиксированной резьбой BL01 |
|
BH01 |
Приваренная защитная гильза BH01 |
|
BDH |
Приваренная защитная гильза BDH |
|
BF02A |
Защитная гильза с фланцевым соединением BF02A |
|
BF02B |
Защитная гильза с фланцевым соединением BF02B |
|
BF03 |
Защитная гильза с фланцевым соединением BF03 |
|
Монтажный кронштейн типа ZJ-2 и др. (по специальному заказу) | |
|
16. Дополнительные приспособления для монтажа (по специальному заказу) | |
Таблица 2 - Код заказа термопреобразователей серии WZPM
|
WZPM □ - 001 □ - □ □ □ □ - □ - □ - □ 1 2 3 4 5 6 7 8 9 | |
|
1. Количество ЧЭ | |
|
Обозначение отсутствует |
Один |
|
2 |
Два |
|
2. Тип конструктивного исполнения | |
|
Обозначение отсутствует |
Стержневого типа |
|
D |
Исполнение для двигателей |
|
Q |
Исполнение для турбинных генераторов |
|
Y |
Маслоустойчивое исполнение |
|
3. Класс допуска по ГОСТ 6651-2009 | |
|
А |
А |
|
В |
В |
|
4. Схема соединения внутренних проводников ТС с ЧЭ | |
|
3 |
Трехпроводная схема |
|
4 |
Четырехпроводная схема |
|
5. Диаметр корпуса ТС (мм) | |
|
E |
3 |
|
F |
4 |
|
G |
4,5 |
|
H |
5 |
|
J |
6 |
|
K |
8 |
|
6. Длина корпуса ТС (мм) | |
|
18 |
18 |
|
Другая длина (по специальному заказу) | |
|
7. Длина кабеля с удлинительными проводами (мм) | |
|
8. Габаритные размеры ограничительной обжимной трубки (только для конструктивного исполнения Y) (мм) | |
|
А |
05x40 |
|
В |
06x40 |
|
8. Тип монтажного соединения (при наличии) | |
|
M8 |
М8х40 |
|
Другой тип (по специальному заказу) | |
Таблица 3 - Код заказа термопреобразователей серии WZPD
|
WZPD □ - □ □ - □ x □ x □ - □ 1 2 3 4 5 6 7 | |
|
1. Количество ЧЭ | |
|
Обозначение отсутствует |
Один |
|
2 |
Два |
|
2. Класс допуска по ГОСТ 6651-2009 | |
|
А |
А |
|
В |
В |
|
3. Схема соединения внутренних проводников ТС с ЧЭ | |
|
2 |
Двухпроводная схема |
|
3 |
Трехпроводная схема |
|
4 |
Четырехпроводная схема |
|
4. Толщина корпуса ТС (мм) | |
|
2 |
2 |
|
2.5 |
2,5 |
|
Другая длина (по специальному заказу), не менее 1,5 мм | |
|
5. Ширина корпуса ТС (мм) | |
|
10 |
10 |
|
12 |
12 |
|
Другая ширина (по специальному заказу), не менее 8 мм | |
|
6. Длина корпуса ТС (мм) | |
|
60 |
60 |
|
100 |
100 |
|
200 |
200 |
|
Другая длина (по специальному заказу), не более 500 мм | |
|
7. Длина кабеля с удлинительными проводами (мм) | |
|
150 |
150 |
|
400 |
400 |
|
1000 |
1000 |
|
2000 |
2000 |
|
3000 |
3000 |
|
4000 |
4000 |
|
Другая длина (по специальному заказу) | |
Заводской номер в виде буквенно-цифрового кода, состоящего из латинских букв, арабских цифр и разделителей в виде «-» и «/», в зависимости от конструктивного исполнения ТС наносится различными способами, принятыми на заводе-изготовителе, на этикетку (наклейку) или на металлическую пластину (шильдик), прикрепляемую к корпусу самого термопреобразователя или к кабелю с удлинительными проводами. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.

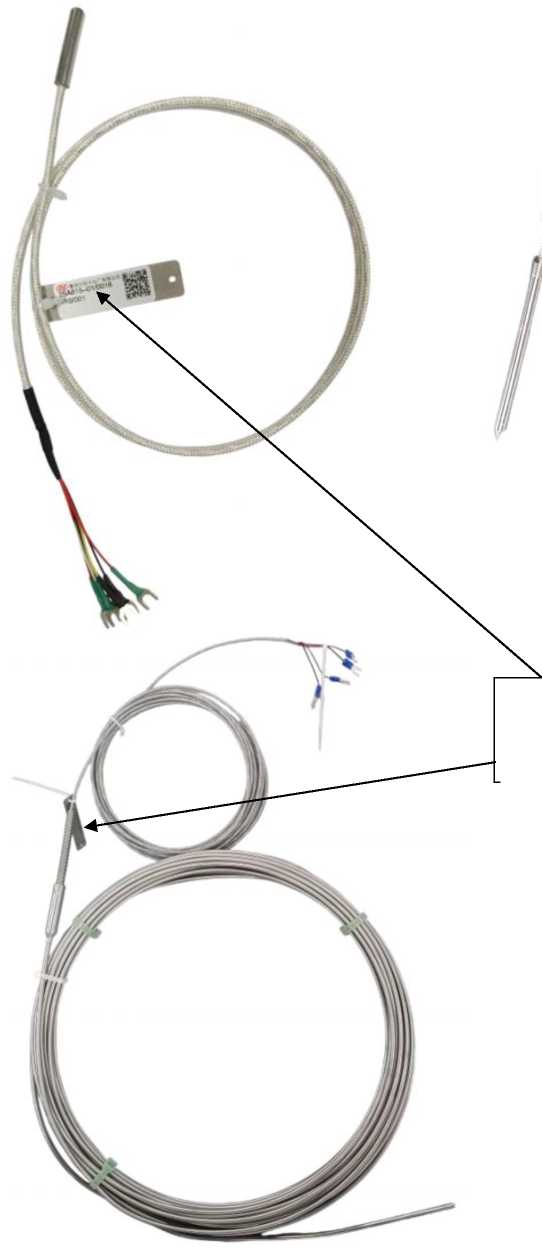

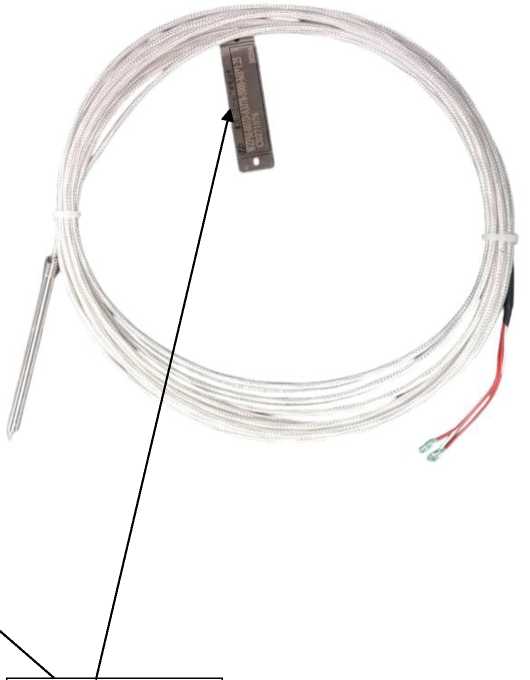

Фотографии общего вида ТС с указанием места нанесения заводского номера приведены на рисунках 1-3.
Место нанесения заводского номера

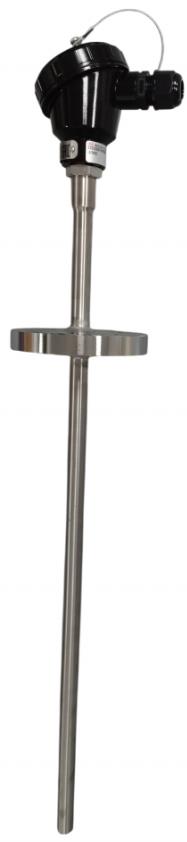

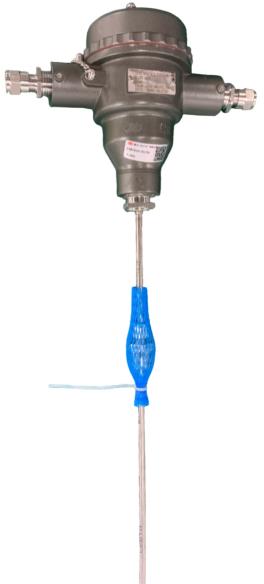

Рисунок 1 - ТС серии WZGPK

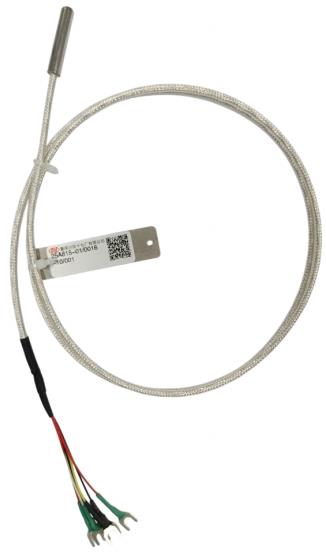

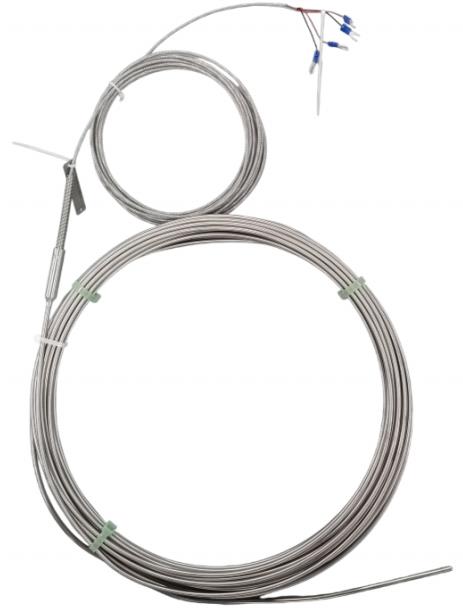

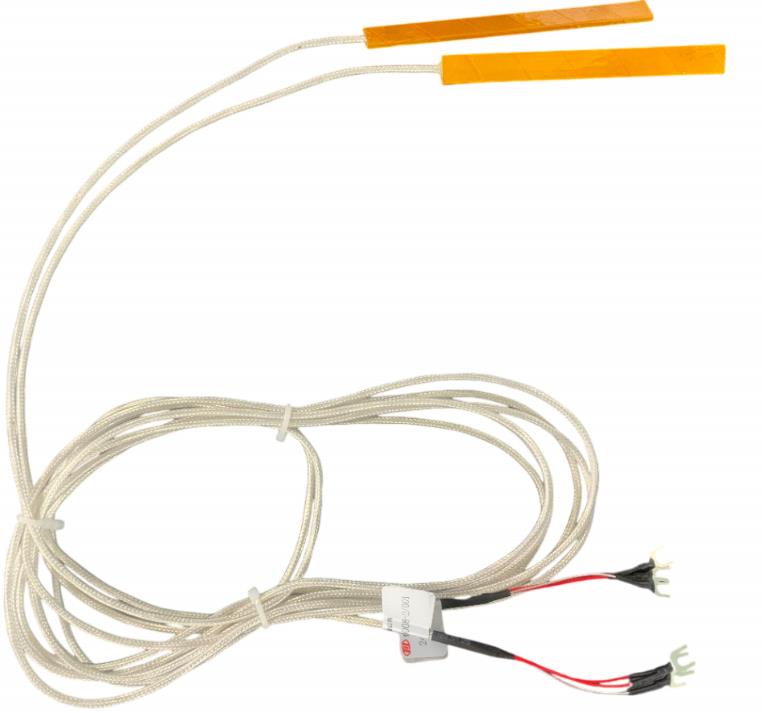

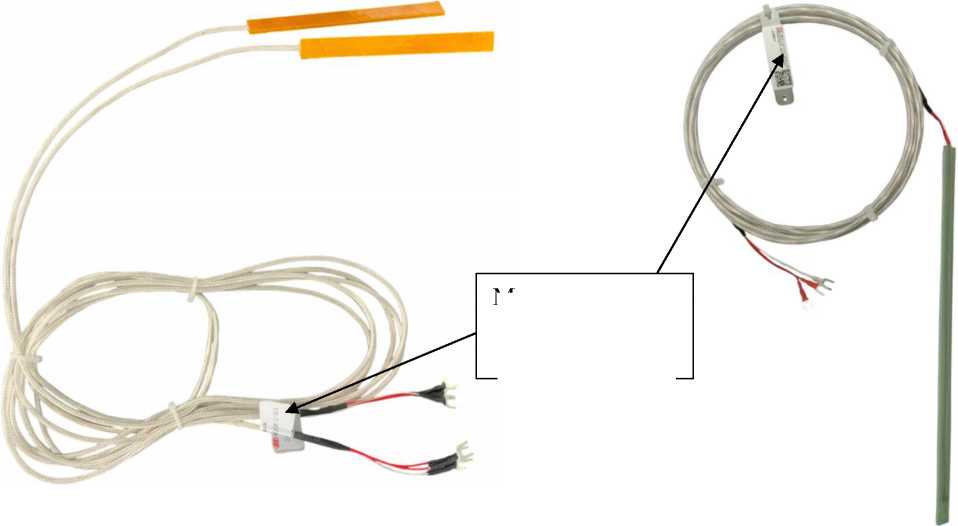

Рисунок 2 - ТС серии WZPD
Места нанесения
заводского
номера

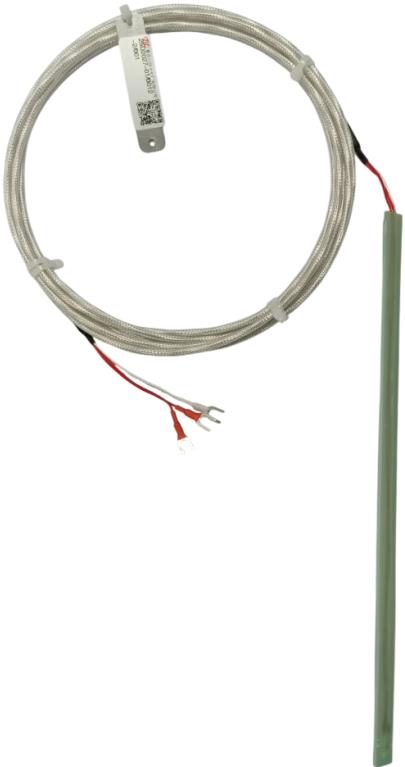

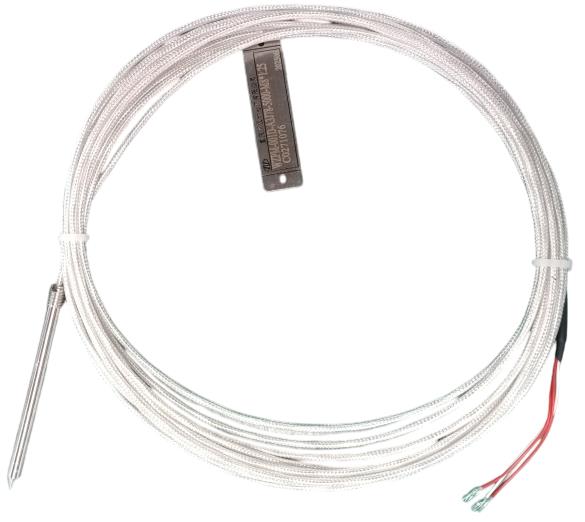

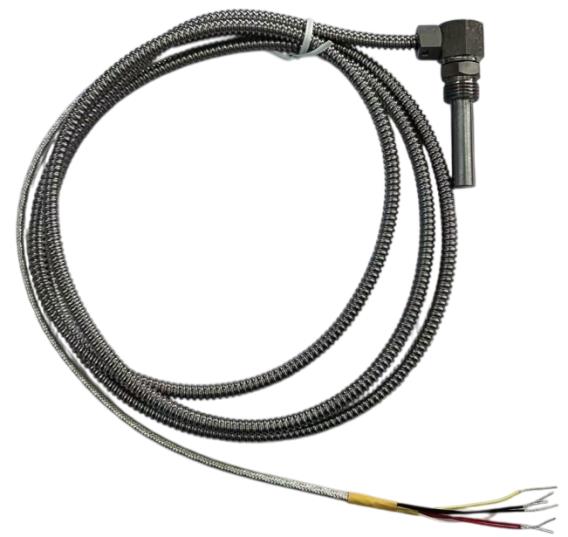

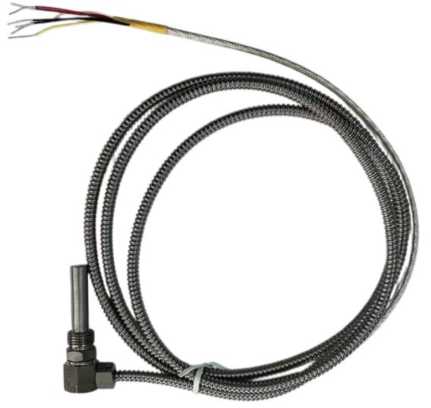

Рисунок 3 - ТС серии WZPM
Пломбирование термопреобразователей не предусмотрено.
Технические характеристики
Метрологические характеристики преобразователей приведены в таблице 3, основные технические характеристики - в таблице 4.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры ТС серии WZGPK в зависимости от типа ЧЭ и класса допуска, ° С 1): - для ТС с проволочным ЧЭ, класс А - для ТС с проволочным ЧЭ, класс В - для ТС с тонкопленочным ЧЭ, класс А - для ТС с тонкопленочным ЧЭ, класс В |
от -100 до +450 от -196 до +600 от -30 до +300 от -50 до +500 |
|
Диапазон измерений температуры ТС серий WZPD, WZPM |
от -60 до +200 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А 2), В |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Допуск по ГОСТ 6651-2009, °С: - для класса А - для класса В |
±(0,15+0,002-|t|) 3) ±(0,3+0,005-|t|) 3) |
|
Примечания: 1) - рабочий диапазон измерений температуры конкретного ТС находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТС и указан на шильдике (на этикетке) и приведен в паспорте на изделие; 2) - для класса допуска А не допускается использование 2-х проводной схемы соединения проводов; 3) - |t| - абсолютное значение температуры (без учета знака), °С. | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество ЧЭ в ТС, шт. |
1 или 2 |
|
Электрическое сопротивление изоляции (при напряжении 100 В, температуре от +18 до +28 °С и относительной влажности окружающего воздуха от 30 до 80 %), МОм, не менее |
500 1) |
|
Длина монтажной части ТС, мм: - для серии WZGPK - для серии WZPM (длина корпуса) |
от 100 до 50000 от 8 до 300 |
|
Диаметр монтажной части ТС, мм |
от 3 до 12 |
|
Габаритные размеры корпуса ТС серии WZPD, мм: - ширина - длина - толщина |
от 8,0 до 12,0 от 60,0 до 500,0 от 1,5 до 2,5 |
|
Длина кабеля с удлинительными проводами (для серий WZPD, WZPM), мм |
от 150 до 4000 |
|
Масса (без учета защитной гильзы), кг, не более |
20 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - общепромышленное исполнение ТС серии WZGPK - общепромышленное исполнение ТС серий WZPD, WZPM - взрывозащищенное исполнение - относительная влажность воздуха, %, не более |
от -60 до +75 от -60 до +120 от -60 до +75 95 |
|
Маркировка взрывозащиты: - для ТС серии WZGPK |
1Ex db IIC Т6...Т1 Gb X 0Ex ia IIC Т6...Т1 Ga X Ex tb IIIC T85°C Db X |
|
- для ТС серий WZPD, WZPM |
0Ex ia IIC Т6...Т1 Ga X |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
8 |
|
Примечание: 1) - данное требование не относится к ТС серии WZPD | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления платиновый |
WZ(1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Гильза защитная |
- |
1 шт.(2) |
|
Примечания: (1) - обозначение исполнения ТС в соответствии с заказом; (2) - по дополнительному заказу (для ТС серии WZGPK). | ||
Сведения о методах измерений
приведены в разделе «Проведение измерений» Паспорта.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия-изготовителя Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай.
