Гигрометры психрометрические ВИТ
| Номер в ГРСИ РФ: | 9364-08 |
|---|---|
| Категория: | Гигрометры |
| Производитель / заявитель: | ОАО "Термоприбор", г.Клин |
Для измерения относительной влажности и температуры воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 9364-08 |
| Действует | по 12.03.2028 |
| Наименование | Гигрометры психрометрические |
| Модель | ВИТ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3c4b9428-b05e-c1c0-b324-7eca0c217bf8 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 25-11.1645-84 |
| Класс СИ | 31.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 02.04.2013 продлен срок свидетельстваВзамен № 9364-83 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Клинского ЦСМ |
| Адрес центра | 141600, г.Клин, ул.Дзержинского, 2 |
| Руководитель центра | Ургант Олег Владимирович |
| Телефон | (8*095) 539-80-69 |
| Факс | (8224) 241-62 |
| Информация о сертификате | |
| Срок действия сертификата | 02.04.2018 |
| Номер сертификата | 31859 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 337 п. 11 от 02.04.201307 от 29.05.08 п.214 |
Производитель / Заявитель
Акционерное общество «ТЕРМОПРИБОР» (АО «ТЕРМОПРИБОР»), Московская обл., г. Клин
Россия
Московская обл., Волоколамское шоссе, 44. тел. (49624) 515-82, факс 215-62, E-mail: thermopribor@thermopribor.com
Поверка
| Методика поверки / информация о поверке | МИ 737-83 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1844835
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1811238 (98%) |
| Неуспешных поверок (СИ непригодно) | 33597 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
9364-08: Описание типа
2024-9364-08.pdf
|
Скачать | 256.7 КБ | |
|
9364-08: Методика поверки
2023-mp09364-08.pdf
|
Скачать | 88.5 КБ |
Описание типа
Назначение
Гигрометры психрометрические ВИТ предназначены для измерений относительной влажности и температуры воздуха.
Описание
Принцип действия гигрометров психрометрических ВИТ при измерении температуры основан на тепловом изменении объема термометрической жидкости, в зависимости от температуры измеряемой среды. Принцип действия гигрометров психрометрических ВИТ при измерении относительной влажности воздуха основан на измерении температуры воздуха двумя термометрами, резервуар одного из которых увлажняется с помощью фитиля, смачиваемого водой. Установившееся показание увлажненного термометра определяется динамическим равновесием между влагой на фитиле и влагой окружающего воздуха.
Гигрометр психрометрический ВИТ состоит из пластмассового основания, к которому крепятся: два термометра со шкалой, психрометрическая таблица, стеклянный питатель, заполняемый водой. В воду питателя опускается один конец фитиля, второй конец которого закрепляется на резервуаре термометра.
Гигрометры психрометрические ВИТ выпускаются в модификациях: ВИТ-1, ВИТ-2, отличающиеся диапазонами измерения температуры и относительной влажности.
Общий вид средства измерений представлен на рисунках 1 и 2.

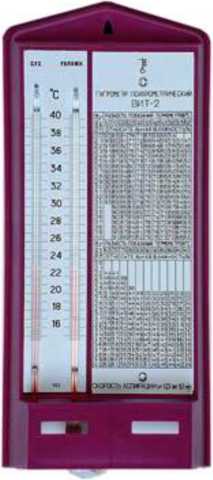

Рисунок 2 - Общий вид гигрометров психрометрических ВИТ-2

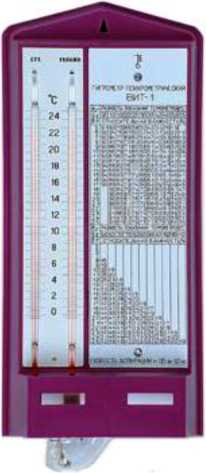

Рисунок 1 - Общий вид гигрометров психрометрических ВИТ-1
Пломбирование гигрометров психрометрических ВИТ не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ВИТ-1 |
ВИТ-2 | |
|
Температурный диапазон измерения влажности, °С |
от 5 до 25 |
от 20 до 23 |
|
от 23 до 26 | ||
|
от 26 до 40 | ||
|
Диапазон измерения относительной влажности, % |
от 20 до 90 |
от 54 до 90 |
|
от 40 до 90 | ||
|
от 20 до 90 | ||
|
Диапазон измерения температуры, оС |
от 0 до 25 |
от 15 до 40 |
|
Цена деления, оС |
0,2 | |
|
Пределы допускаемых абсолютных погрешностей термометров гигрометров, оС |
±0,2 | |
|
Пределы допускаемых абсолютных погрешностей относительной влажности гигрометров при скорости аспирации от 0,5 до 1 м/с при температуре по «сухому» термометру, % от 5 до 10 °С включ. св. 10 до 30 °С включ. св. 30 до 40 °С включ. |
±7 ±6 ±5 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Высота основания, мм, не более |
295 |
|
Ширина основания, мм, не более |
120 |
|
Толщина основания, мм, не более |
50 |
|
Вероятность безотказной работы термометров за 2000 часов |
0,90 |
|
Условия эксплуатации: -температура окружающей среды, оС ВИТ-1 ВИТ-2 -относительная влажность воздуха, % -атмосферное давление, кПа |
от +0 до +25 от +15 до +40 от 20 до 90 от 84 до 106,7 |
Знак утверждения типа
наносится в верхнем левом углу паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Гигрометр психрометрический ВИТ |
Мб 2.844.000 |
1 шт. |
|
Паспорт гигрометра психрометрического ВИТ-1 ВИТ-2 |
Мб 2.844.000 Мб 2.844.000-01 |
1 экз. |
|
Руководство по эксплуатации |
Мб 2.844.000РЭ |
1 экз. |
|
Коробка |
Мб 6.876.247 |
1 шт. |
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;
МИ 737-83 Методические указания. Гигрометр психрометрический типа ВИТ. Методы и средства поверки;
ТУ 25-11.1645-84 Гигрометр психрометрический типа ВИТ. Технические условия.
