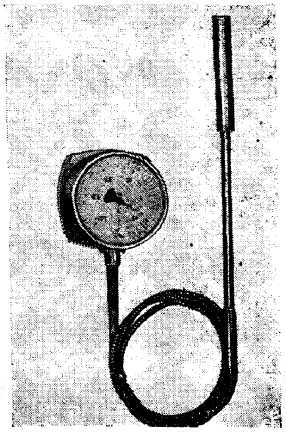

Термометры манометрические показывающие ТГП-100, ТКП-100, ТЖП-100

Назначение

Термометры манометрические показывающие ТГП-100; ТКП-100; ТЖП-100 Предназначены для непрерывного измерения температуры жидких и газообразных сред в стационарных промышленных установках.

Описание

Принцип действия манометрических термометров основан на зависимости давления (объема) заполнителя термосистемы от температуры измеряемой среды.

Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон и преобразуется в изменение давления (объема), под действием которого манометрическая пружина деформируется и через тягу и трибко-секторный механизм перемещает показывающую стрелку относительно шкалы.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы измерений, °C: ТГП-1О0 от —200 до 700; ТКП-100 от --25 до 300-ТЖП-100 от—50 до 300.                                                  ’

Класс точности 1 и 1,5 (для всех пределов); 0,6 (для пределов —50   50—50... 100; —50... 150; 0...150, 0...                                   ’

200).

Температура окружающего воздуха, °C:

ТГП-100 от —30 до 80 или от —10 до 60;

ТКП-100 от —50 до 60,;

ТЖП-ЮЗ от 5 до 50.

Относительная влажность окружающего воздуха при температуре 35 °C и при более низких температурах без конденсации влаги 95 %.

Полный средний срок службы не менее 10 лет.

Средняя наработка на отказ 1.5-105 ч.

Габаритные размеры корпуса 0100.

Масса (без термосистемы) 0,7

кг.

Комплектность

прибор;

(1 KOM

IS комплект поставки входят; штуцер или гильза защитная плект по спецификации); техническое описание и инструкция по эксплуатации; паспорт.

Поверка

Поверка приборов производится в соответствии с требованиями ГОСТ 8.305—78.

Испытания проводила государственная комиссия.
