Газоанализаторы СПУТНИК-2
| Номер в ГРСИ РФ: | 93752-24 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Завод "Электроточприбор", г.Омск |
Газоанализаторы СПУТНИК-2 (далее - газоанализаторы) предназначены для измерений (контроля) объемной доли газовых компонентов контролируемой среды, представления результатов в цифровом виде и символов обозначения определяемого компонента на индикаторном табло, а также выдачи световой, звуковой и вибросигнализации при превышении заданного уровня объемной доли газовых компонентов с целью обеспечения безопасности на рабочих местах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 93752-24 | ||||||||||||
| Действует | по 08.11.2029 | ||||||||||||
| Наименование | Газоанализаторы | ||||||||||||
| Модель | СПУТНИК-2 | ||||||||||||
| Приказы |
№1067 от
02.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3553a68f-0648-de39-9bd4-086627902973 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО «ПО «ЭТП», РОССИЯ, 644042, Омская область, г. о. город Омск, г. Омск, пр-кт Карла Маркса, д. 18/13
Поверка
| Методика поверки / информация о поверке |
МП 5.2-0335-2024 с изм. № 1 ГСИ. Газоанализаторы СПУТНИК-2. Методика поверки
МП 06-110-2026 ГСИ. Газоанализаторы СПУТНИК-2. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к МП 5.2-0335-2024 с изменением № 1
(с 02.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 29 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
93752-24: Описание типа
2024-93752-24.pdf
Файл устарел
|
Скачать | 209.3 КБ | |
|
93752-24: Методика поверки
2025-mp93752-24.pdf
Файл устарел
|
Скачать | 5.5 MБ | |
|
93752-24: Методика поверки
МП 5.2-0335-2024 с изм. № 1
2025-mp93752-24-1.pdf
Файл устарел
|
Скачать | 5.5 MБ | |
|
93752-24: Описание типа
2024-93752-24-1.pdf
|
Скачать | 209.3 КБ | |
|
93752-24: Описание типа
2026-93752-24.pdf
|
Скачать | 318 КБ | |
|
93752-24: Методика поверки
МП 5.2-0335-2024 с изм. № 1
2025-mp93752-24-2.pdf
|
Скачать | 5.5 MБ | |
|
93752-24: Методика поверки
МП 06-110-2026
2026-mp93752-24.pdf
|
Скачать | 743 КБ |
Описание типа
Назначение
Газоанализаторы СПУТНИК-2 (далее - газоанализаторы) предназначены для измерений (контроля) объемной доли газовых компонентов контролируемой среды, представления результатов в цифровом виде и символов обозначения определяемого компонента на индикаторном табло, а также выдачи световой, звуковой и вибросигнализации при превышении заданного уровня объемной доли газовых компонентов с целью обеспечения безопасности на рабочих местах.
Описание
Принцип действия газоанализаторов основан на преобразовании значений объемной доли газовых компонентов в цифровой код при помощи:
- оптического сенсора (при измерении объемной доли горючих газов и диоксида углерода);
- электрохимического сенсора (при измерении объемной доли токсичных газов и кислорода).
Конструктивно газоанализаторы состоят из:
- блока датчиков;
- электронного блока преобразования и обработки информации;
- индикатора результатов измерения и режимов работы;
- блока питания.
Газоанализаторы могут комплектоваться от 1 до 6 сенсорами.
Способ отбора пробы - диффузионный или принудительный при наличии пробоотборного устройства из комплекта поставки.
Общий вид газоанализаторов представлен на рисунке 1.
Заводской номер в виде цифрового обозначения из арабских цифр в формате №ХХХХХ, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на нижнюю панель газоанализатора.
Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Пломбирование газоанализаторов не предусмотрено.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Газоанализаторы обеспечивают функции:
- настройки нуля и чувствительности по каждому газовому компоненту;
- установки аварийного и дополнительного порогов срабатывания по каждому газовому компоненту;
- сохранения результатов измерений концентрации контролируемого газового компонента с настраиваемым интервалом (1 раз в 10 с, 30 с, 60 с или 120 с), максимальное количество записей - 150000);
- считывания информации из памяти по радиоканалу и передачу данных на персональный компьютер (далее - ПК) при помощи устройства считывания информации УСИ-1, подключенного к ПК по интерфейсу USB;
- выбора единиц измерения концентраций газовых компонентов;
- установки и отображения даты и текущего времени;
- индикации температуры, относительной влажности и атмосферного давления воздуха.
Р и с у н о к 1 - Общий вид газоанализаторов

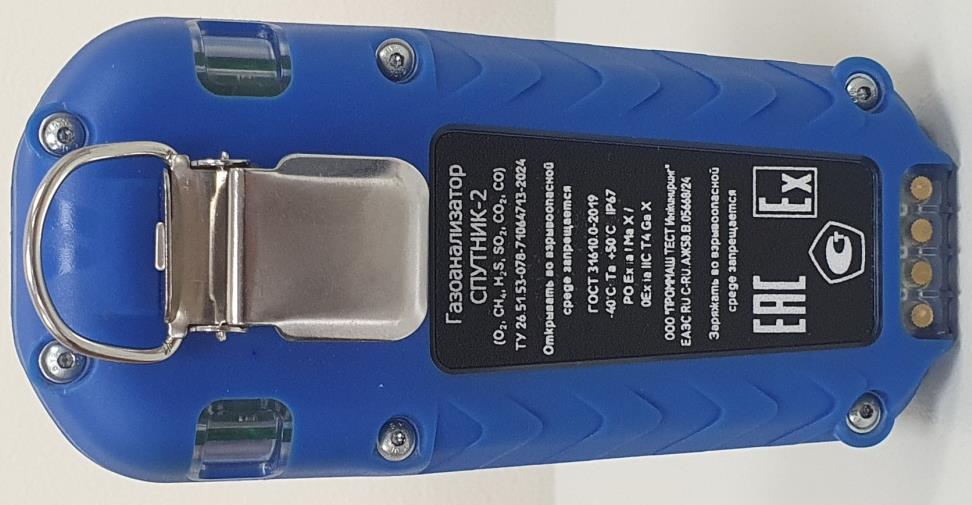

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Примечание - Цвет внешних деталей газоанализатора может отличаться от изображенных на рисунках 1 и 2.
Программное обеспечение
Внутреннее программное обеспечение (далее по тексту - ПО) записано в микроконтроллере газоанализаторов и предназначено для:
- сбора и обработки измерительной информации от сенсоров;
- хранения результатов измерений;
- вывода данных на жидкокристаллический цифровой дисплей;
- управления работой звуковой, световой и вибро-сигнализации.
Нормирование метрологических характеристик газоанализаторов проведено с учетом того, что встроенное ПО является неотъемлемой частью газоанализаторов.
Идентификационные данные встроенного ПО газоанализаторов приведены в таблице 1.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
sputnik 2.hex |
|
Номер версии (идентификационный номер) ПО |
1.х.х* |
|
Цифровой идентификатор ПО |
0x7C20BECD |
|
Алгоритм вычисления контрольной суммы |
CRC32 |
|
* Номер версии метрологически значимой части ПО определяет первая цифра, «х» может принимать цифровое значение от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Газовый компонент (измерительный канал) |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Цена деления наименьшего разряда |
Диапазон регулирования порога срабатывания сигнализации |
|
Метан (CH4) |
от 0 до 100 % об.д. |
от 0 до 4,4 % об.д. |
±0,1 % об.д. (от 0 до 2,5 % об.д. включ.) |
0,01 % об.д. |
от 0,5 до 2,5 % об.д. |
|
±5 % (отн.) (св. 2,5 до 4,4 % об.д. включ.) | |||||
|
от 0 до 100 % об.д. |
от 0 до 100 % об.д. |
±0,1 % об.д. (от 0 до 2,5 % об.д. включ.) |
0,01 % об.д. (от 0 до 10 % об.д. включ.) 0,1 % об.д. (св. 10 до 100 % об.д.) |
от 0,5 до 2,5 % об.д. | |
|
±5 % (отн.) (св. 2,5 до 100 % об.д.) | |||||
|
Углекислый газ (СО) |
от 0 до 5,5 % об.д. |
от 0 до 5 % об.д. |
±0,1 % об. д. (от 0 до 2 % об.д. включ.) |
0,01 % об.д |
от 0,2 до 1,0 % об.д. |
|
±5 % (отн.) (св. 2 до 5 % об.д.) | |||||
|
Кислород (O2) |
от 0 до 31 % об.д. |
от 0 до 30 % об.д. |
±0,5 % об.д. |
0,1 % об.д |
от 18,5 до 21 % об.д. |
|
Угарный газ (СО) |
от 0 до 1000 млн-1 |
от 0 до 400 млн 1 |
±4 млн-1 (от 0 до 40 млн-1 включ.) |
1 млн-1 |
от 10 до 100 млн-1 |
|
±10 % (отн.) (св. 40 до 400 млн-1) | |||||
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±4 млн-1 (от 0 до 40 млн-1 включ.) |
1 млн1 |
от 10 до 100 млн-1 | |
|
±10 % (отн.) (св. 40 до 1000 млн-1) | |||||
|
Диоксид азота (NO2) |
от 0 до 25 млн-1 |
от 0 до 20 млн-1 |
±(0,5+0,15-С) млн-1 |
0,1 млн-1 |
от 1 до 10 млн-1 |
|
Диоксид серы (SO2) |
от 0 до 25 млн-1 |
от 0 до 20 млн-1 |
±0,8 млн-1 (от 0 до 4 млн-1 включ.) |
0,1 млн-1 |
от 1 до 10 млн-1 |
|
±20 % (отн.) (св. 4 до 20 млн-1) | |||||
|
Сероводород (H2S) |
от 0 до 120 млн-1 |
от 0 до 100 млн 1 |
±1,5 млн-1 (от 0 до 15 млн-1 включ.) |
0,1 млн-1 |
от 2 до 100 млн 1 |
|
±15 % (отн.) (св. 15 до 100 млн-1) |
1 млн-1 |
Продолжение таблицы 2
|
Газовый компонент (измерительный канал) |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Цена деления наименьшего разряда |
Диапазон регулирования порога срабатывания сигнализации |
|
Примечания: 1 С - значение концентрации определяемого компонента на входе газоанализатора. 2 Для измерительных каналов СО, SO2, NO2, H2S имеется перекрестная чувствительность, более подробно указано в таблице 3. 3 Газоанализаторы поддерживают функцию выбора единиц измерений (отображения). В нормальных условиях значения концентрации угарного газа (CO), диоксида азота (NO2), диоксида серы (SO2) и сероводорода (H2S), приведенные в таблице 2, пересчитываются из млн-1 в мг/м3 с использованием соответствующих формул: - для CO C, мг/м3=1,16 C, млн-1; - для NO2 C, мг/м3=1,91 C, млн-1; - для SO2 C, мг/м3=2,66 C, млн-1; - для H2S C, мг/м3=1,42 C, млн-1. Для метана выполняется пересчет из % об.д. в % НКПР (нижний концентрационный предел распространения пламени) по формуле: C, % НКПР=22,73 C, млн-1. | |||||
Таблица 3 - Содержание неопределяемых компонентов
|
Измерительный канал |
Содержание неопределяемых компонентов в анализируемой среде | |||||
|
СО, 100 млн-1 |
SO2, 100 млн-1 |
NO2, 100 млн-1 |
H2S, 100 млн-1 |
H2, 100 млн-1 |
CH4, 100 % об. д. | |
|
СО, млн-1 |
100 |
0 |
<5 |
0 |
<15 |
<5 |
|
SO2, млн-1 |
0 |
100 |
-100* |
<1 |
0 |
0 |
|
NO2, млн-1 |
0 |
<1 |
100 |
<1 |
0 |
не нормируется |
|
H2S, млн-1 |
<1 |
<50 |
-200* |
100 |
0 |
не нормируется |
* Отрицательное значение указывает, что реакция датчика на нецелевой компонент уменьшает показания.
Т а б л и ц а 4 - Общие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением условий эксплуатации, в долях от пределов основной погрешности: - от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С - от изменения относительной влажности окружающей среды до 100 % при температуре 35 °С - от изменения пространственного положения газоанализатора на угол 90° от вертикальной оси в любом направлении |
1,0 1,0 Не влияет |
|
Время установления показаний т90, с, не более: - измерительные каналы O2, СО, CO2, CH4 - измерительные каналы SO2, NO2, H2S |
30 60 |
|
Время срабатывания сигнализации, с, не более: - измерительные каналы О2, СО, CO2, CH4 - измерительные каналы SO2, NO2, H2S |
10 30 |
Таблица 5- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
1 |
|
Номинальное напряжение питания, В |
3,2 |
|
Габаритные размеры, мм, не более: - высота - длина - ширина без учета скобы для крепления (с учетом скобы для крепления) |
154 72 32 (47) |
|
Масса, кг, не более |
0,40 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 от 30 до 80 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при температуре 35 °С, %, не более - диапазон атмосферного давления, кПа |
от -40 до +50 100 от 87,8 до 130 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP67 |
|
Маркировка взрывозащиты |
PO Ex ia I Ma X 0Ex ia ПС T4 Ga X |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
30000 |
Знак утверждения типа
наносится типографским способом на титульные листы руководства по эксплуатации, формуляра и на маркировочную этикетку, приклеиваемую на заднюю панель газоанализатора.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
СПУТНИК-2 |
1 шт. |
|
Формуляр |
2ПБ.999.059 ФО |
1 экз. |
|
Руководство по эксплуатации |
2ПБ.999.059 РЭ |
* |
|
Методика поверки |
- |
* |
|
Драйвер для УСИ-1 |
- |
* |
|
Сертификат соответствия ТР ТС 012/2011 |
- |
* |
|
Накладка |
5ПБ.135.023, 5ПБ.135.023-01 |
1 шт. на 10 газоанализаторов |
|
Устройство зарядное |
3ПБ.616.007, 3ПБ.616.007-01 |
По заказу |
Продолжение таблицы 7
|
Наименование |
Обозначение |
Количество |
|
Примечания: 1 Руководство по эксплуатации, методика поверки, драйвер, программа и сертификат соответствия доступны по ссылке в QR-коде, указанном в формуляре. По запросу потребителя руководство по эксплуатации 2ПБ.999.059 РЭ может предоставляться в бумажном виде. 2 При отгрузке газоанализаторов в количестве меньшем 10 шт., накладка поставляется из расчета 1 шт. в один адрес. 3 Тип зарядного устройства и необходимое количество определяется при заказе: - устройство зарядное ЗУ-7 3ПБ.616.007 (1 зарядное место); - устройство зарядное ЗУ-7.1 3ПБ.616.007-01 (5 зарядных мест). | ||
Сведения о методах измерений
приведены в разделе 2.4 «Использование газоанализатора по назначению» документа 2ПБ.999.059 РЭ «Газоанализатор СПУТНИК-2. Руководство по эксплуатации».
Нормативные документы
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)»
ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний»
ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»
ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 26.51.53-078-71064713-2024 «Газоанализаторы СПУТНИК-2. Технические условия»
