Микротвердомеры SUBRAMAX ТMВ
| Номер в ГРСИ РФ: | 93809-24 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО НПЦ "СУБРА", Республика Башкортостан, г. Нефтекамск |
Микротвердомеры SUBRAMAX ТМВ (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 93809-24 |
| Наименование | Микротвердомеры |
| Модель | SUBRAMAX ТMВ |
| Срок свидетельства (Или заводской номер) | 15.11.2029 |
Производитель / Заявитель
Общество с ограниченной ответственностью научно- производственный центр "СУБРА" (ООО НПЦ "СУБРА"), Республика Башкортостан, г. Нефтекамск
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 15.12.2024 |
Поверители
Скачать
| 93809-24: Описание типа | Скачать | 180.4 КБ | |
| 93809-24: Методика поверки | Скачать | 1.3 MБ |
Описание типа
Назначение
Микротвердомеры SUBRAMAX ТМВ (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Описание
Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка.
Микротвердомеры представляют собой стационарное средство измерений, состоящее из механизма приложения нагрузки (механического или автоматического), встроенной оптической системы, блока управления процессом испытаний и обработки данных (ЖК дисплей с набором функциональных клавиш или сенсорный экран).
Микротвердомеры выпускаются в следующих модификациях:
SUBRAMAX ТМВ-1-МД-1, SUBRAMAX ТМВ-1-АД-1, SUBRAMAX ТМВ-1-МС-1, SUBRAMAX ТМВ-1-АС-1, SUBRAMAX ТМВ-1-МД-11, SUBRAMAX ТМВ-1-АД-11, SUBRAMAX ТМВ-1-МС-11, SUBRAMAX ТМВ-1-АС-11 отличающихся степенью автоматизации, способом вывода результатов измерений и местом расположения органов управления процессом испытаний. Количество модификаций - 8.
Структура условного обозначения микротвердомера SUBRAMAX ТМВ-1-АВ-С, где
SUBRAMAX ТМВ - микротвердомер Виккерса.
1 - максимальная испытательная нагрузка, (1) кгс.
А - режим переключение турели
А - автоматический
М - механический
В - вид отсчетного устройства
C - сенсорный экран;
Д - ЖК дисплей с набором функциональных клавиш;
С - вывод результатов измерений:
I - ручное измерение диагоналей отпечатков и возможность автоматического измерения на ПК;
II - ручное измерение диагоналей отпечатков.
На силовой раме микротвердомера с лицевой стороны при помощи клепок устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.
Пломбирование микротвердомеров не предусмотрено.
Нанесение знака поверки на корпус микротвердомера не предусмотрено.
Общий вид микротвердомеров представлен на рисунках 1-4, образец маркировочной таблички представлен на рисунке 5.

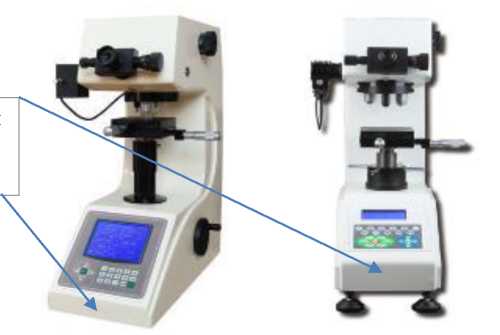

Рисунок 1 - Микротвердомеры
SUBRAMAX ТМВ-1-АД-1
SUBRAMAX ТМВ-1-МД-1
место установки маркировочной таблички
Рисунок 2 - Микротвердомеры SUBRAMAX ТМВ-1-АД-11 SUBRAMAX ТМВ-1-МД-11

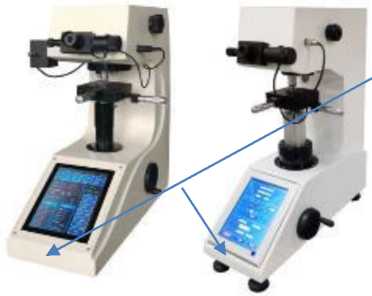

Рисунок 3 - Микротвердомеры
SUBRAMAX ТМВ-1-АС-1
SUBRAMAX ТМВ-1-МС-1
место установки маркировочной таблички
Рисунок 4 - Микротвердомеры
SUBRAMAX ТМВ-1-АС-11
SUBRAMAX ТМВ-1-МС-11
Рисунок 5 - Образец маркировочной таблички
Программное обеспечение
Микротвердомеры SUBRAMAX ТМВ имеющие возможность вывода результатов измерений на ПК, имеют в своем составе внешнее программное обеспечение (далее ПО) «Max-Test». ПО предназначено для управления процессом испытаний, а также для обработки, хранения и вывода результатов измерений. Программное обеспечение защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«Max-Test» |
|
Номер версии (идентификационный номер ПО) |
2.Х* |
|
Цифровой идентификатор ПО |
- |
*где Х может принимать значение от 1 до 9.
Технические характеристики
Метрологические и технические характеристики твердомеров представлены в таблицах 2-3.
Таблица 2 - Диапазоны измерений, размах показаний и пределы допускаемых абсолютных
погрешностей измерений чисел твердости по шкалам Виккерса
|
Обозначение шкалы твёрдости |
Диапазоны измерений твёрдости HV | ||||
|
от 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 | |
|
Пределы допускаемой абсолютной погрешности измерений твердости, (размах показаний), HV, (±) | |||||
|
HV0,01 |
20,0 |
35,0 |
_ |
_ |
_ |
|
HV0,025 |
20,0 |
35,0 |
_ |
_ |
_ |
|
HV0,05 |
20,0 |
35,0 |
65 |
_ |
_ |
|
HV0,1 |
15,0 |
35,0 |
60,0 |
100,0 |
_ |
|
HV0,2 |
15,0 |
30,0 |
60,0 |
100,0 |
110,0 |
|
HV0,3 |
15,0 |
25,0 |
45,0 |
90,0 |
110,0 |
|
HV0,5 |
10,0 |
20,0 |
35,0 |
70,0 |
120,0 |
|
HV1 |
8,0 |
15,0 |
25,0 |
50,0 |
75,0 |
Таблица 3 - Технические характеристики микротвердомеров
|
Наименование характеристики |
Значение |
|
Диапазон времени выдержки испытательной нагрузки, с |
от 0 до 99 |
|
Номинальные значения испытательных нагрузок, Н (кгс) |
0,09807 (0,01) 0,2452 (0,025) 0,4903 (0,050) 0,9807 (0,100) 1,961 (0,200) 2,942 (0,300) 4,903 (0,500) 9,807 (1,000) |
|
Габаритные размеры микротвердомера: - длина, мм, не более - ширина, мм, не более - высота, мм, не более |
750 550 850 |
|
Параметры электрического питания от сети переменного тока, В |
220 ±22 |
|
Масса микротвердомера, кг, не более |
100 |
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 до 80 от 84 до 106,7 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +35 до 85 от 84 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку любым удобных технологическим способом.
Комплектность
Таблица 4 - Комплектность микротвердомеров
|
Наименование |
Обозначение |
Количество |
|
Микротвердомер |
SUBRAMAX ТМВ-1-АВ-С |
1 шт. |
|
Индентор |
- |
1 шт.* |
|
Меры твердости |
- |
1 компл.* |
|
ПК с ПО** |
- |
1 шт.** |
|
Руководство по эксплуатации |
SUBRAMAX ТМВ -РЭ |
1 экз. |
|
Паспорт |
SUBRAMAX ТМВ -ПС |
1 экз. |
|
*по согласованию с заказчиком; **по согласованию с заказчиком, в зависимости от модификации твердомера | ||
Сведения о методах измерений
приведены в разделе 8 «Выполнение измерений» документа «SUBRAMAX ТМВ-РЭ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 14 августа 2024 г. № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Виккерса и шкалам Кнупа»;
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения;
ТУ 26.51.62-013-34044552-2023 «Технические условия. Микротвердомеры SUBRAMAX ТМВ».
