Генераторы сигналов ПРЦГ-1435D
| Номер в ГРСИ РФ: | 93909-24 |
|---|---|
| Производитель / заявитель: | ООО "НПК "ПРОГРЕСС", г. Москва |
Генераторы сигналов ПРЦГ-1435Б (далее - генераторы) предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала, а также колебаний с различными видами модуляций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 93909-24 |
| Действует | по 27.11.2029 |
| Наименование | Генераторы сигналов |
| Модель | ПРЦГ-1435D |
| Приказы |
№267 от
16.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9ba9a64d-3c1b-8da9-14fc-e0684077d30d |
Производитель / Заявитель
Производственная площадка: SUZHOU XNCY TECHNOLOGY CO., LTD, КИТАЙ, Room 301-2, 3F, No.10 building, No. 78 Keling road, SND, Suzhou, Jiangsu, China 2151663; Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС», РОССИЯ, 129515, г. Москва, ул. Академика Королева, д. 13, стр. 1, оф. 202
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
93909-24: Описание типа
2024-93909-24.pdf
Файл устарел
|
Скачать | 357.5 КБ | |
|
93909-24: Методика поверки
2024-mp93909-24.pdf
Файл устарел
|
Скачать | 4.3 MБ | |
|
93909-24: Описание типа
2024-93909-24-1.pdf
|
Скачать | 357.5 КБ | |
|
93909-24: Описание типа
2026-93909-24.pdf
|
Скачать | 233.2 КБ | |
|
93909-24: Методика поверки
2024-mp93909-24-1.pdf
|
Скачать | 4.3 MБ |
Описание типа
Назначение
Генераторы сигналов ПРЦГ-1435Э (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала, а также колебаний с различными видами модуляций.
Описание
Конструктивно генераторы выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешней ПЭВМ.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором. Генераторы могут формировать сигнал с амплитудной, импульсной, частотной и фазовой модуляциями.
Данный тип генераторов сигналов ПРЦГ-1435Э может иметь следующие опции:
Н01 - программируемый ступенчатый аттенюатор 115 дБ;
H02 - опция аналоговой модуляции АМ, ЧМ, ФМ;
Н03 - опция импульсной модуляции с минимальной шириной импульса 100 нс;
Н04 - опция импульсной модуляции с минимальной шириной импульса 20 нс;
Н05 - опция генератора сигналов специальной формы (доступна при наличии опции H02);
Н06 - опция пониженного фазового шума;
Н08 - опция повышенной выходной мощности;
Н10 - высокостабильный опорный генератор;
Н91 - выходной разъём N-тип;
Н92 - выходной разъём на задней панели.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид генераторов в корпусах разного цвета представлен на рисунке 1.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом наклейки на заднюю панель прибора в месте, указанном на рисунке 2.
В целях предотвращения несанкционированной настройки и вмешательства генераторы имеют защитную наклейку изготовителя, которая наносится на винт крепления на задней панели корпуса в месте, указанном на рисунке 2.
Место нанесения знака утверждения типа

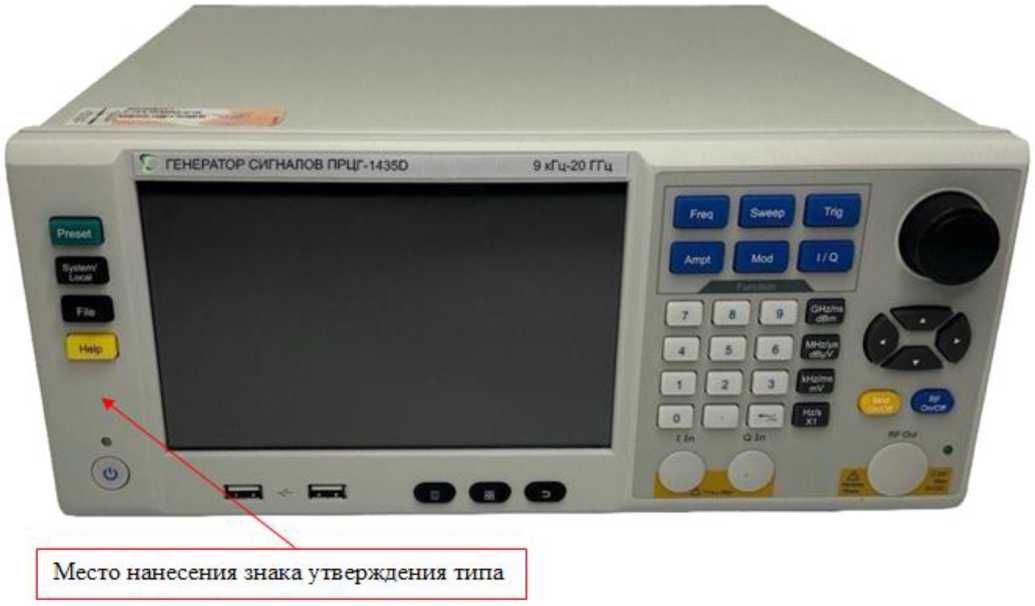

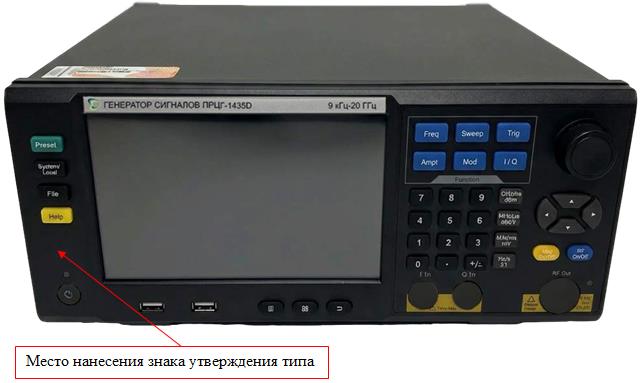

Рисунок 1 - Общий вид средства измерений
Место нанесения серийного номера
Z
Место пломбировки

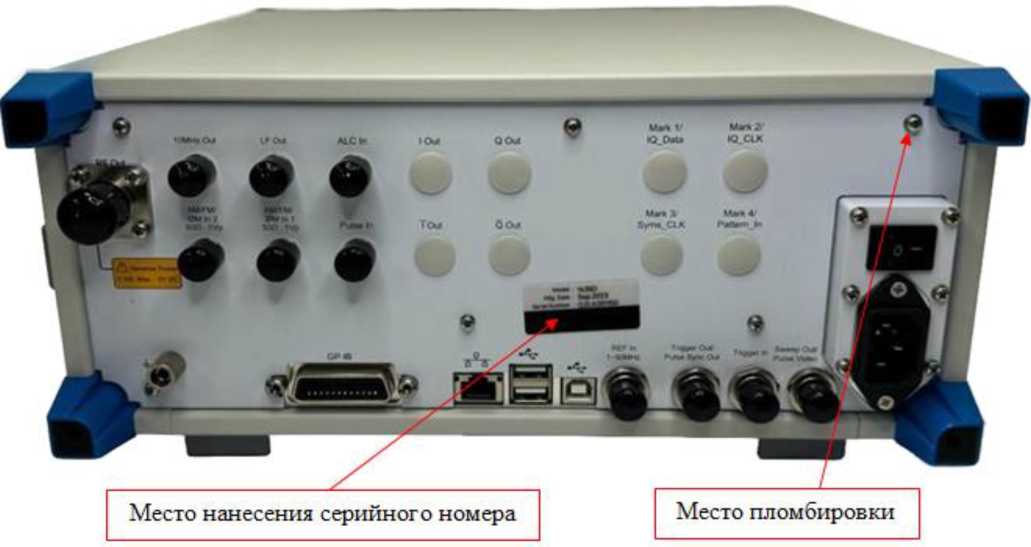

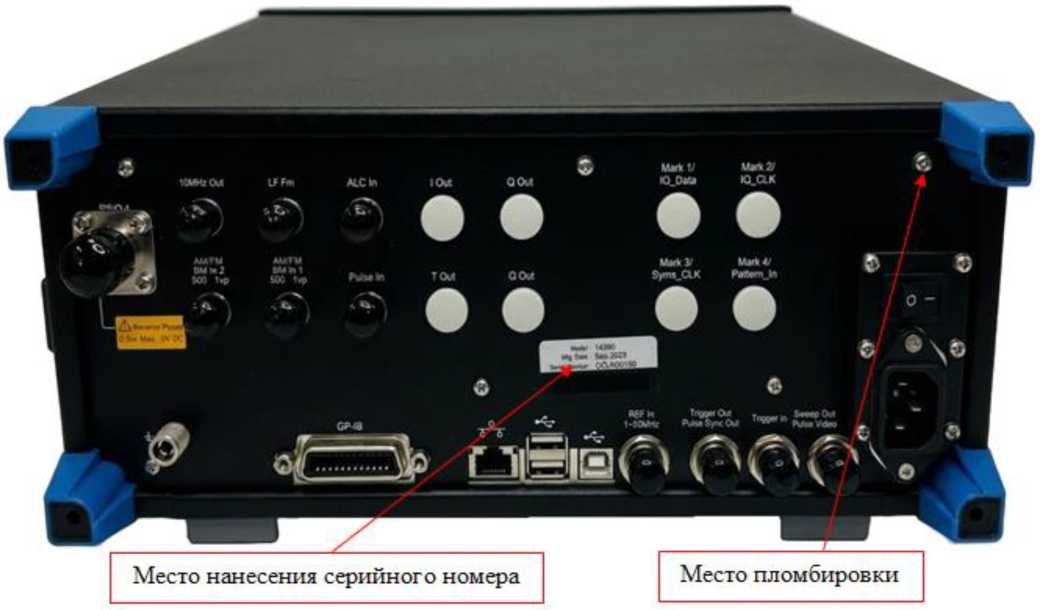

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения серийного номера
Программное обеспечение
Программное обеспечение Signal Generator 1435 предназначено для управления режимами работы генераторов сигналов nPnT-1435D. Программное обеспечение Signal Generator 1435 предназначено только для работы с генераторами сигналов nPnT-1435D и не может быть использовано отдельно от измерительно-вычислительной платформы этих генераторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов ПРЦГ-1435D за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Signal Generator 1435 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1.26 |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение | |||
|
Диапазон частот, Гц |
от 9-103 до 2-1010 | |||
|
Дискретность установки частоты, Гц |
0,001 | |||
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала - стандартное исполнение - опция H10 |
±5-10’7 ±540-8 | |||
|
Диапазон установки уровня выходного сигнала в зависимости от диапазона частот, дБм1) - стандартное исполнение от 9 кГц до 3 ГГц включ. св. 3 до 20 ГГц включ. - опция Н08 от 9 кГц до 3 ГГц включ. св. 3 до 20 ГГц включ. |
без опции Н01 |
с опцией Н01 | ||
|
от -15 до +16 от -15 до +15 от -15 до +21 от -15 до +20 |
от -110 до +16 от -110 до +15 от -110 до +21 от -110 до +20 | |||
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 | |||
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот, дБ: от 9 кГц до 2 ГГц включ. св. 2 до 20 ГГц включ. |
Стандартное исполнение | |||
|
Для значений уровня выходной мощности | ||||
|
от -15 до -10 дБм включ. |
от -10 до 10 дБм включ. |
св. 10 дБм | ||
|
±1,5 ±1,5 |
±0,6 ±0,7 |
±0,8 ±0,8 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот, дБ: от 9 кГц до 2 ГГц включ. св. 2 до 20 ГГц включ. |
с опцией Н01 | |||
|
Для значений уровня выходной мощности | ||||
|
от -90 до -70 дБм включ. |
св. -70 до -10 дБм включ. |
св. -10 до 10 дБм включ. |
св. 10 дБм | |
|
±1,4 ±1,6 |
±0,7 ±0,7 |
±0,6 ±0,7 |
±0,8 ±0,8 | |
|
Уровень однополосного фазового шума при уровне выходного сигнала 10 дБм, частоте несущей 1 ГГц, дБн/Гц2) , на отстройках: Стандартное исполнение — 100 Гц — 10 кГц Опция H06 — 100 Гц — 1 кГц — 10 кГц — 100 кГц |
-83 -115 -83 -113 -132 -132 | |||
1) Здесь и далее сокращение «дБм» обозначает уровень сигнала в дБ относительно мощности 1 мВт.
2) Здесь и далее сокращение «дБн/Гц» обозначает уровень мощности сигнала в дБ относительно уровня мощности на несущей частоте в полосе 1 Гц.
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Тип выходного СВЧ разъема |
Стандартное исполнение |
N «розетка» |
|
опция H91 |
3,5 мм «вилка» | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 200 до 240 50 | |
|
Время прогрева, мин |
30 | |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
330x147x397 | |
|
Масса, кг, не более |
12 | |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +20 до +30 от 30 до 80 от 86 до 106 | |
Знак утверждения типа
наносится на переднюю панель генераторов сигналов ПРЦГ-1435D в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
ПРЦГ-1435D |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
ПРЦГ.468769.002РЭ |
1 экз. |
|
Паспорт |
ПРЦГ.468769.002ПС |
1 экз. |
|
Программируемый ступенчатый аттенюатор 115 дБ |
Н01 |
*) |
|
Опция аналоговой модуляции АМ, ЧМ, ФМ |
Н02 |
*) |
|
Опция импульсной модуляции с минимальной шириной импульса 100 нс |
Н03 |
*) |
|
Опция импульсной модуляции с минимальной шириной импульса 20 нс |
Н04 |
*) |
|
Опция генератора сигналов специальной формы (доступна при наличии опции H02) |
Н05 |
*) |
|
Опция пониженного фазового шума |
Н06 |
*) |
|
Опция повышенной выходной мощности |
Н08 |
*) |
|
Опция высокостабильного опорного генератора |
Н10 |
*) |
|
Выходной разъём N-тип |
Н91 |
*) |
|
Выходной разъём на задней панели |
Н92 |
*) |
|
Ручка для переноски размером 3U |
Н93 |
*) |
|
Комплект для монтажа в стойку |
Н94 |
*) |
|
Алюминиевый транспортировочный кейс |
Н95 |
*) |
|
* По отдельному заказу | ||
Сведения о методах измерений
приведены в разделе 2 «Порядок работы» руководства по эксплуатации ПРЦГ.468769.002РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Технические условия ПРЦГ.468769.002ТУ «Генератор сигналов ПРЦГ-1435D. Технические условия»
