Трансформаторы тока ТГП-750
| Номер в ГРСИ РФ: | 93926-24 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
Трансформаторы тока ТГП-750 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50/60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 93926-24 |
| Наименование | Трансформаторы тока |
| Модель | ТГП-750 |
| Срок свидетельства (Или заводской номер) | 27.11.2029 |
Производитель / Заявитель
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Актуальность информации | 01.12.2024 |
Поверители
Скачать
| 93926-24: Описание типа | Скачать | 285.2 КБ | |
| 93926-24: Методика поверки | Скачать | 1.2 MБ |
Описание типа
Назначение
Трансформаторы тока ТГП-750 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50/60 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Трансформатор может иметь от 1 до 10 вторичных измерительных и/или защитных обмоток. Выводы вторичных обмоток пропущены через опорную трубку и подключены к клеммам контактной коробки на раме основания трансформатора. Крышка контактной коробки может быть опломбирована потребителем на месте монтажа для предотвращения доступа к клеммам. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава. Высоковольтная изоляция внутри обеспечивается за счет чистого элегаза или элегаза и азота.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами на табличку технических данных, расположенную на основании трансформатора, методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

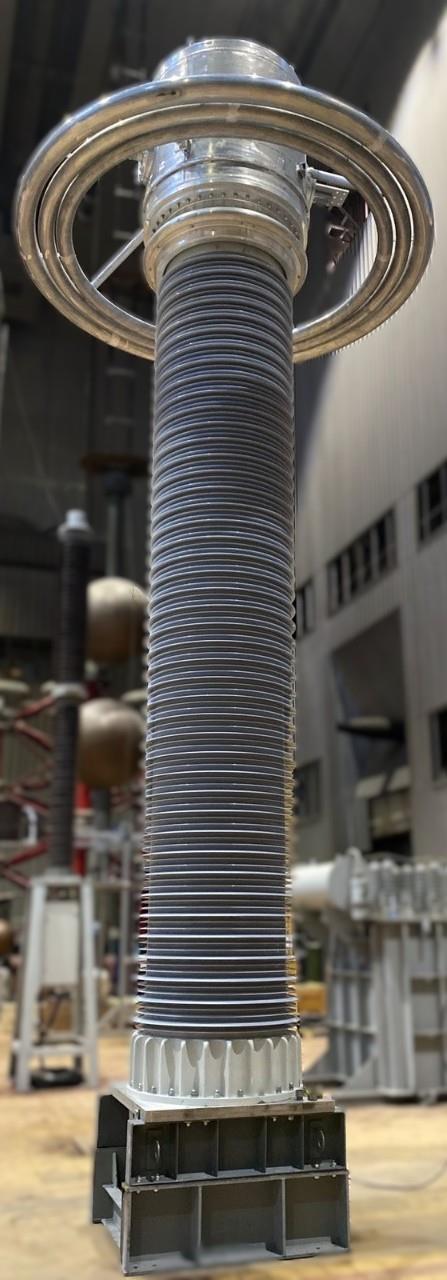

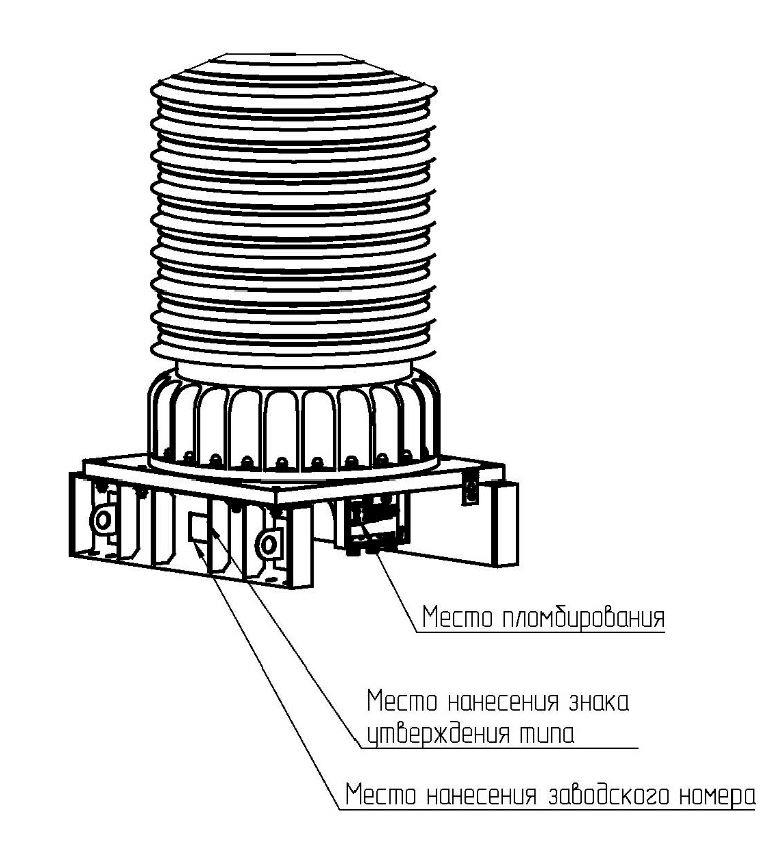

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Номинальное напряжение ином, кВ |
750 |
|
Наибольшее рабочее напряжение ин.р., кВ |
787 |
|
Номинальная частота, Гц |
50 или 60 |
|
Номинальный первичный ток 11ном, А |
от 500 до 4000 |
|
Наибольший рабочий первичный ток, А |
по ГОСТ 7746-2015 |
|
Расширенный диапазон первичных токов, % от Хыом1) |
от 0,1 до 200 |
|
Номинальный вторичный ток Ъном, А |
1; 5 |
|
Количество вторичных обмоток |
от 1 до 10 |
|
Класс точности вторичных обмоток для измерений и защиты по ГОСТ 7746-2015 |
0,2; 0,2S; 0,5; 0,5S; 5P;10P |
|
Класс точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 |
5PR; 10PR |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosф2=0,8, В^А cosф2=1,0, В^А |
от 3 до 100 от 0,5 до 5 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
от 5 до 60 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений |
от 5 до 30 |
|
Примечание: 1) Устанавливается по требованию заказчика для обмоток классов точности 0,2S; 0,5S; 0,2; 0,5: в сторону уменьшения до 0,1 % или в сторону увеличения до 150 % или до 200 % либо совмещенный от 0,1 % до 150 %, 200 % | |
Таблица 2 - Технические характеристики
|
Характеристика |
Значение |
|
Габаритные размеры, мм, не более: - диаметр - высота - ширина |
3000 10300 3000 |
|
Масса, кг, не более |
5300 |
|
Средняя наработка до отказа, ч, не менее |
400 000 |
|
Срок службы до списания, лет, не менее |
40 |
|
Условия эксплуатации: - значение температуры окружающего воздуха, оС - высота над уровнем моря, м, не более - рабочее положение в пространстве |
от +40 до - 45 1000 На горизонтальной плоскости |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
ТГП-750 |
1 |
|
Руководство по эксплуатации |
ДУБК.671215.001 РЭ |
1 |
|
Паспорт |
ДУБК.671215.001 ПС |
1 |
Сведения о методах измерений
приведены в разделе 7 руководства по эксплуатации ДУБК.671215.001 РЭ.
Нормативные документы
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы
для средств измерений коэффициентов преобразования силы электрического тока»;
Технические условия 27.11.42-037-00213606-2023 «Трансформаторы тока ТГП-750. Технические условия».
