Уровнемеры волноводные ЭМИС-ПУЛЬС 540

Назначение

Уровнемеры волноводные ЭМИС-ПУЛЬС 540 (далее - уровнемеры) предназначены для измерений уровня жидкости (в том числе сжиженных газов) и сыпучих материалов при атмосферном и избыточном давлении.

Описание

Принцип действия уровнемеров основан на излучении электромагнитных импульсов, распространяющихся вдоль зонда в сторону измеряемой среды. При достижении среды с другой диэлектрической проницаемостью часть импульсов отражается и передаётся обратно. На основании временной задержки между излученным и принятым сигналом рассчитывается значение уровня измеряемой среды. Аналогичным образом измеряется расстояние между сенсором и границей раздела двух жидких сред с различными коэффициентами диэлектрической проницаемости.

Уровнемеры состоят из электронного блока (далее - ЭБ) и первичного преобразователя (зонда).

В зависимости от условий эксплуатации предусмотрены модификации и исполнения уровнемеров, отличающиеся типом взрывозащиты, корпусом, типом зондов, диапазонами и погрешностями измерений, способом присоединения.

Уровнемеры имеют следующие исполнения:

- по типам корпусов: односекционный и двухсекционный;

- по типам зондов: стержневой, тросовый (двойной тросовый), коаксиальный;

- по типу присоединения: резьбовое и фланцевое присоединения;

- по присоединению электронного блока: интегральное или дистанционное;

- по наличию дисплея: без дисплея, с дисплеем;

- по типу взрывозащиты: общепромышленное и взрывозащищенное. ЭБ в зависимости от конфигурации обеспечивает:

- обработку сигнала с первичного преобразователя (зонда);

- вычисление уровня поверхности продукта;

- вычисление уровня границы раздела сред;

- отражение показаний на индикаторе и формирование аналогового, дискретного или цифрового сигналов;

- хранение в энергонезависимой памяти необходимых для работы параметров и результатов измерений;

- самодиагностику неисправностей и их индикацию;

- программное подавление ложных эхо-сигналов.

Условное обозначение уровнемера:

ЭМИС-ПУЛЬС 540 X1-X2-X3-X4-X5-X6-X7, где:

Х1 - индекс конструктивного исполнение по виду взрывозащиты:

ExiaC - взрывобезопасное, «искробезопасная электрическая цепь» для подгрупп IIC, ШС;

ExiaB - взрывобезопасное, «искробезопасная электрическая цепь» для подгрупп ИВ, ШВ;

Exd - взрывобезопасное, «взрывонепроницаемая оболочка» для подгрупп IIC, ШС; Exdia - взрывобезопасное, комбинированная взрывозащита: «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» для подгрупп IIC);

X2 - индекс измеряемой среда (Ж - жидкость, С - сыпучий продукт, СГ - сжиженный газ);

X3 - значение номинальной длины волновода (до 75), м;

Х4 - значение абсолютной погрешности измерений уровня (±1; ±2; ±3; ±3,5; ±5), мм

Х5 - значение максимального давления измеряемой среды (-0,1; 1; 1,6; 2,5; 4,0; 6,3;

10; 16; 25; 35; 42), МПа;

X6 - тип волновода (ТВ - тросовый волновод, СВ - стержневой волновод, ДТВ - двойной тросовый волновод, КВ - коаксиальный волновод);

Х7 - XX - специальное исполнение (при наличии).

Наименование уровнемеров, их заводские номера, основные технические характеристики указываются на маркировочных табличках с помощью металлографической печати (металлографии) или гравировки. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр нарастающим итогом по системе нумерации предприятия изготовителя. Маркировочные таблички крепятся на корпусе электронного блока. Общий вид (схема) маркировочной таблички представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено. Общий вид уровнемеров представлен на рисунке 2.

Общий вид корпусов электронных блоков уровнемеров высокотемпературного исполнения представлен на рисунке 3.

Рисунок 1 - Пример маркировочной таблички

а)

б)

в)

г)

Рисунок 2 - Общий вид уровнемеров

а) со стержневым зондом; б) с тросовым зондом; в) с двойным тросовым зондом;

г) с коаксиальной трубкой

Рисунок 3 - Общий вид корпуса электронного блока высокотемпературного исполнения

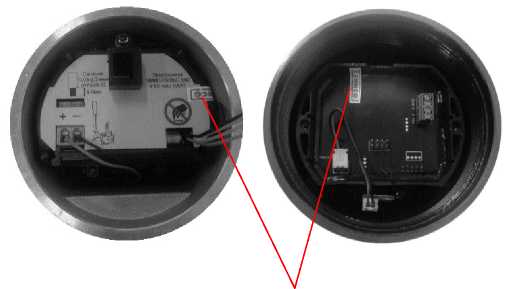

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения пломбы на крышку корпуса внутреннего электронного блока. Место нанесения пломбы указано на рисунке 4.

Место пломбирования

Рисунок 4 - Место нанесения защитной пломбы

Программное обеспечение

Уровнемеры имеют встроенное микропрограммное обеспечение, имеющее метрологически значимую часть. Уровнемеры поддерживают работу с программным обеспечением (далее - ПО) «ЭМИС-Интегратор», устанавливаемым на внешний персональный компьютер и предназначенным для конфигурирования уровнемеров на объекте эксплуатации. ПО «ЭМИС-Интегратор» не имеет метрологически значимой части и не оказывает влияния на метрологически значимую часть ПО.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные микропрограммного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится методом печати на маркировочной табличке, прикрепленной на корпус уровнемера.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа «Уровнемеры волноводные ЭМИС-ПУЛЬС 540. Руководство по эксплуатации ЭП-540.000.00 РЭ».

Нормативные документы

Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459

ТУ 26.51.52.120-101-14145564-2023 Уровнемеры волноводные ЭМИС-ПУЛЬС 540. Технические условия
