Анализаторы пыли АТМАС-М

Назначение

Анализаторы пыли АТМАС-М (далее - анализаторы) предназначены для измерений массовой концентрации пыли в атмосферном воздухе и в воздухе рабочих зон.

Описание

Принцип действия анализаторов - пьезобалансный, основанный на изменении частоты колебаний пьезоэлемента во время осаждения на его поверхности частиц пыли. При прокачке воздуха через анализатор частицы пыли, содержащиеся в воздушной пробе, попадая в поле коронного разряда, приобретают электрический заряд и оседают на пьезоэлементе, что вызывает изменение его резонансной частоты. Изменение частоты колебаний прямо пропорционально массе осевшей пыли. Массовая концентрация определяется как отношение массы осевшей пыли к объему отобранной воздушной пробы. Анализатор измеряет концентрацию общей пыли взвешенных веществ (ВВ) и по фракциям РМ2.5, РМ10, РМ1.

Конструктивно анализатор выполнен в виде моноблока, в корпусе которого расположены пьезоэлектрический датчик, встроенный насос для отбора воздушной пробы и микропроцессор для обработки измерительных сигналов. Анализатор имеет встроенный дисплей и кнопочную клавиатуру управления. В корпусе предусмотрены пробоотборный вход, а также порт для очистки пьезоэлектрического датчика.

Пьезоэлектрический датчик представляет собой пробоотборную камеру, внутри которой расположен коронирующий электрод, подсоединяемый к высоковольтному источнику питания, и кварцевый пьезоэлемент, подсоединяемый к блоку измерения частоты.

В анализаторе при отборе общей пыли взвешенных веществ и по фракциям PM2.5, PM10, РМ1 используются соответствующие сменные импакторные насадки: ВВ (общая концентрация), PM2.5, PM10, РМ1, устанавливаемые на пробоотборный вход.

Результаты измерений отображаются на встроенном дисплее анализатора в цифровом и графическом виде, а также могут передаваться на внешнее устройство через интерфейс USB.

Дополнительно в состав анализатора входят измерительные датчики параметров окружающей среды (температуры и влажности воздуха, атмосферного давления).

По способу эксплуатации анализаторы относятся к ручным приборам. Питание осуществляется от встроенной аккумуляторной батареи и (или) от сети переменного тока через сетевой адаптер.

Предусмотрена пломбировка анализаторов для ограничения доступа к местам настройки (регулировки) в виде голографических наклеек с изображением товарного знака предприятия-изготовителя.

Знак утверждения типа наносится на маркировочную этикетку методом термопечати (рисунок 2) и на титульные листы паспорта и руководства по эксплуатации методом компьютерной графики.

Нанесение знака поверки непосредственно на анализатор не предусмотрено.

Общий вид анализатора с указанием мест нанесения пломбировки приведен на рисунке 1. Этикетка с идентификационными данными анализатора представлена на рисунке 2.

Рисунок 1 - Общий вид анализатора

Идентификационные данные анализатора (наименование и тип) указаны на передней панели корпуса анализатора, а заводской номер анализатора и данные о предприятии-изготовителе включены в маркировку, наносимую методом термопечати на этикетку, которая крепится клеевым способом на заднюю панель анализатора.

Заводской номер имеет пятизначный цифровой формат (ХХХХХ), где последовательно обозначены серийный номер анализатора (первые три знака) и год изготовления (последующие два знака).

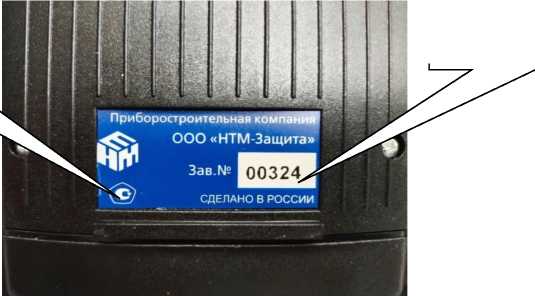

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 2 - Маркировка анализатора

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее - ПО), которое является полностью метрологически значимым. Основные функции ПО: обработка измерительных сигналов, отображение, хранение и передача измеренных данных на внешнее устройство, а также управление работой анализатора. Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на анализатор согласно рисунку 2 и на титульные листы паспорта и руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность анализатора

Сведения о методах измерений

приведены в пункте 2.4 «Методики (методы) выполнения прямых измерений уровней фракций массовой концентрации пыли в воздухе» документа БВЕК416143.002.РЭ «Анализатор пыли АТМАС-М. Руководство по эксплуатации».

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 3 «Измерения при осуществлении деятельности в области охраны окружающей среды»п. 3.1, п.п. 3.1.2 «Измерения массовой концентрации органических и неорганических веществ: в атмосферном воздухе»; раздел 4 «Измерения при выполнении работ по обеспечению, безопасных условий и охраны труда», п. 4.45 «Измерение массовой концентрации твердых веществ в пробах воздуха рабочей зоны»;

Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

БВЕК.416143.002ТУ «Анализатор пыли «АТМАС-М». Технические условия».
