Расходомеры Агат-Р
| Номер в ГРСИ РФ: | 94076-24 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | АО "Моринсис-Агат-КИП", г.Рязань |
Расходомеры Агат-Р (далее - расходомеры) предназначены для измерений объёмного расхода жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94076-24 |
| Наименование | Расходомеры |
| Модель | Агат-Р |
| Срок свидетельства (Или заводской номер) | 12.12.2029 |
Производитель / Заявитель
Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП"), г. Рязань
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Актуальность информации | 15.12.2024 |
Поверители
Скачать
| 94076-24: Описание типа | Скачать | 317.3 КБ | |
| 94076-24: Методика поверки | Скачать | 2 MБ |
Описание типа
Назначение
Расходомеры Агат-Р (далее - расходомеры) предназначены для измерений объёмного расхода жидкости.
Описание
Принцип действия расходомеров основан на измерении разности времени при прохождении ультразвукового сигнала в прямом и обратном направлении движения потока жидкости. Далее, по разности времени прохождения сигнала, определяется скорость, направление потока и рассчитывается объёмный расход жидкости. Измеренная информация передаётся на дисплей и в цифровом виде в комплексную систему управления техническими средствами по интерфейсу RS-485.
По виду конструктивного исполнения расходомеры могут иметь исполнения:
- 1 (одноблочное) — расходомеры, в которых первичный (далее - НН) и вторичный (далее - ПВ) преобразователи объединены в одну конструкцию;
- 2 (многоблочное) — расходомеры, имеющие в составе ПП, ПВ и кабель связи между ними.
Для измерений разности расходов на двух трубопроводах есть исполнение расходомеров с двумя ПП и одним ПВ. При этом ПВ формирует выходные сигналы, пропорциональные разности расходов.
В зависимости от направления движения измеряемой среды расходомеры имеют исполнения:
- О — с односторонним направлением движения измеряемой среды;
- Д — с двусторонним направлением движения измеряемой среды.
Расходомеры по способу присоединения к трубопроводу имеют исполнения:
- Ф — фланцевое;
- Р — резьбовое;
- С — сварное.
Расходомеры имеют исполнения, отличающиеся следующими параметрами:
- конструктивным исполнением (одноблочное или многоблочное);
- условным проходом (номинальным размером);
- верхним пределом измерений расхода;
- рабочим давлением;
- видом электропитания;
- видом дополнительного выходного сигнала;
- видом измеряемой среды;
- основной относительной погрешностью;
- наличием или отсутствием взрывозащиты;
- способом присоединения к трубопроводу;
- длиной кабеля связи;
- значением температур градуировки измеряемой и окружающей среды.
Общий вид расходомеров исполнения 1 приведён на рисунке 1. Виды ПП и ПВ расходомеров исполнения 2 с указанием мест нанесения знака утверждения типа, заводского номера приведены на рисунках 2, 3.

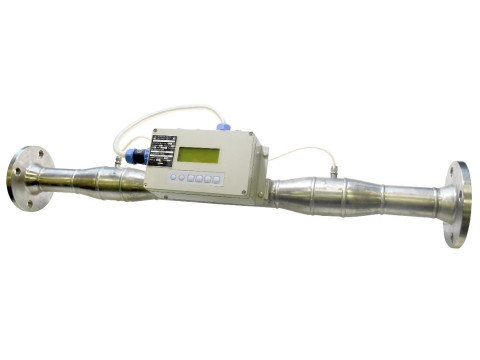

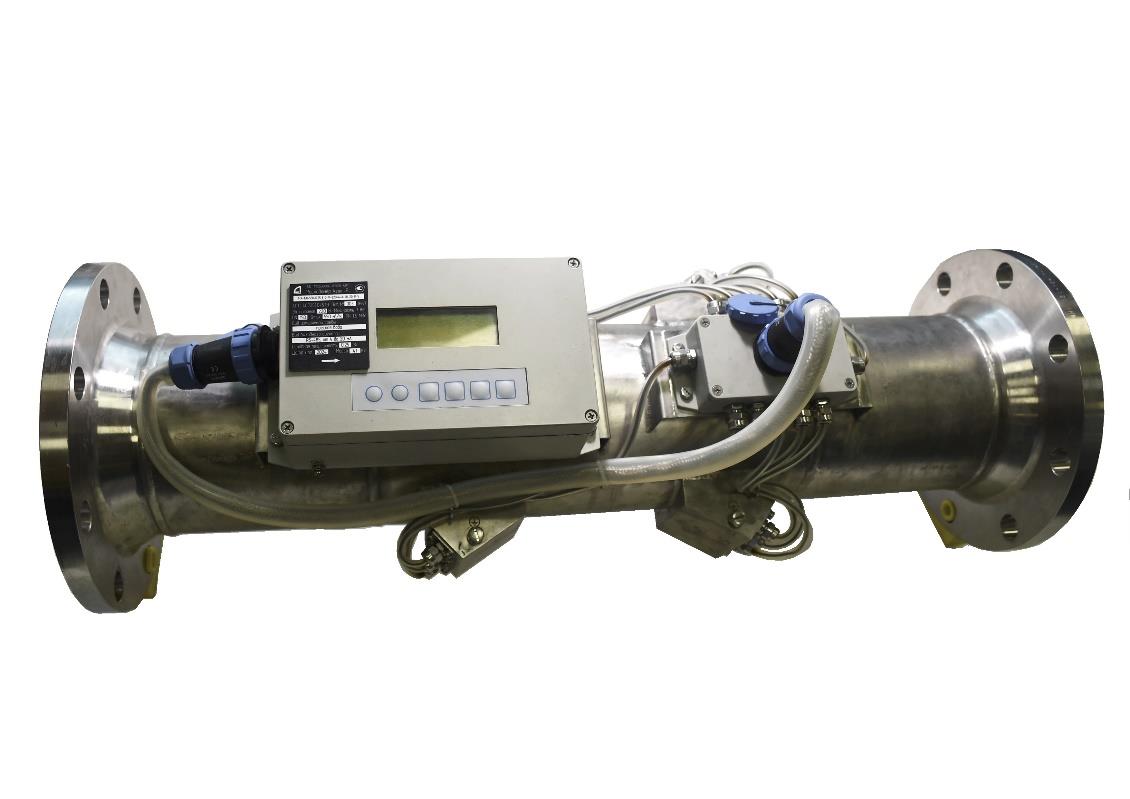

Рисунок 1 - Внешний вид расходомеров исполнения 1

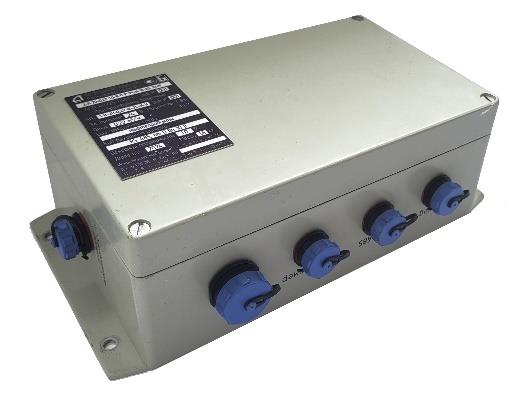

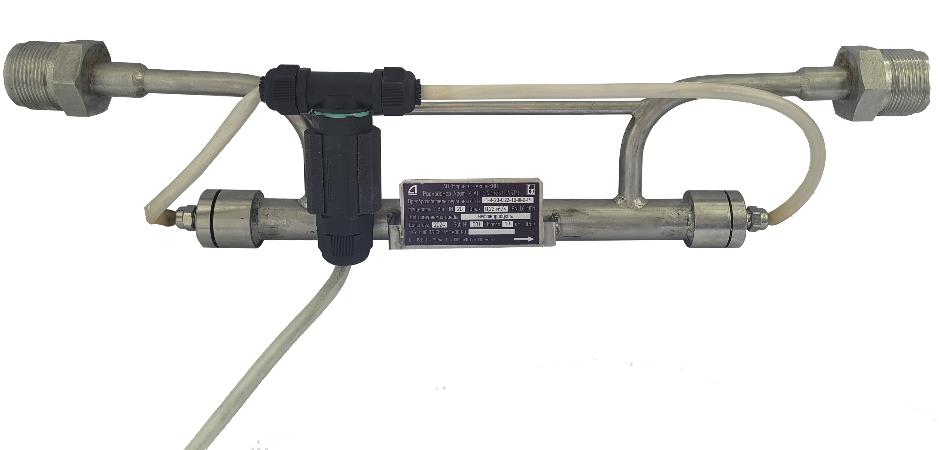

Рисунок 2 - Внешний вид ПП и ПВ расходомеров исполнения 2
Место нанесения знака утверждения типа
Место нанесения заводскогономера расходомера
Место нанесения заводскогономера
ПВ

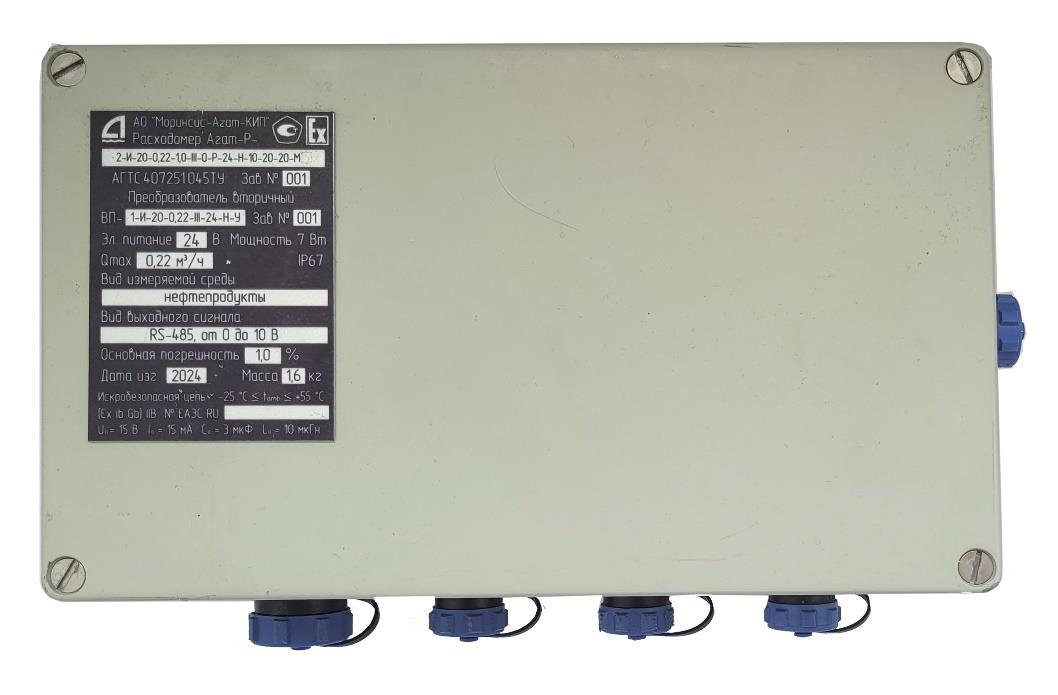

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера
Заводской номер (лазерной гравировкой) в виде цифрового обозначения и знак утверждения типа и, состоящего из 3 арабских цифр, наносятся на маркировочную табличку, закрепляемую на корпусе.
Знак поверки на СИ не наносится.
АО 'Морисис-Агот-КИП' fel Расходомер Агот-Р-
АГТС.407251045ТУ ЗЛ IP67
Эл питание ^■ВМощнасть 7 Вт
EUBI Qmox PN 1,6 МПа
Вид измеряемой среды_____________
Вид Выходного сигнала
Основная погрешность Дата изг.
Рисунок 4 - Маркировочная табличка
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
ПО предназначено для обработки сигналов, выполнения математической обработки результатов измерений, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации и внешние системы.
Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование внутреннего ПО |
agat-r.hex |
|
Номер версии (идентификационный номер) внутреннего ПО |
1.хх.хх.хх |
|
Идентификационное наименование внешнего ПО |
QLink |
|
Номер версии (идентификационный номер) внешнего ПО |
1.хх.х |
|
Метрологически значимая часть ПО |
metrolog_kit1.dll |
|
Цифровой идентификатор метрологически значимой части (алгоритм SHA256) |
67b759b930a347c30f97a9efcdbf5a81 3350526f74bfcdc3009e51298331d5a8 |
|
Примечания: 1. «х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО. 2. Просмотр значения номера версии (идентификационного номера) внутреннего ПО доступен только в программе QLink. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений объёмного расхода, м3/ч |
от 0,05 до 630 |
|
Номинальный диаметр проточной полости, DN |
от 3 до 200 |
|
Пределы допускаемой относительной основной погрешности измерений объёмного расхода, 5о, % - в диапазоне скорости от 3 до 10 м/с: • исполнения 1,0 • исполнения 0,5 • исполнения 0,25 - в диапазоне скорости от 0,03 до 3 м/с: • исполнения 1,0 • исполнения 0,5 • исполнения 0,25 |
±1,0 ±0,5 ±0,25 ±3/v ±1,5/v ±0,75/v |
|
Пределы допускаемой относительной основной погрешности измерений объёмного расхода при поверке имитационным методом, % |
± 60 + 0,1 |
|
Предел допускаемой дополнительной погрешности измерений объёмного расхода, вызванной отклонением температуры окружающей среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, % предела основной погрешности |
0,1 |
|
Предел допускаемой дополнительной погрешности измерений объёмного расхода, вызванной отклонением температуры измеряемой среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, % предела основной погрешности |
0,2 |
|
Примечания: 1. Скорость потока жидкости V, м/с, вычисляется по формуле _ 4 • 103 Q V = я • 3,6 DN2 ' где Q - объёмный расход, м3/ч; DN - номинальный диаметр проточной полости, мм. 2. Значения температуры градуировки окружающей среды: +20 °С; +25 °С; +35 °С; +50 °С. 3. Значения температуры градуировки измеряемой среды: +20 °С; +25 °С; +35 °С; +50 °С; +70 °С. | |
Таблица 3 - Исполнения расходомеров Агат-Р по максимальному расходу
|
Максимальный расход, м3/ч |
Номинальный диаметр проточной полости, мм |
Допустимая потеря давления, МПа (бар) |
Количество акустических каналов (лучей) |
Пределы допускаемой относительной основной погрешности, 60, % |
|
от 0,05 до 85 |
от 3 до 80 |
0,05 (0,5) |
1 |
±1,0 |
|
от 0,12 до 160 |
от 4 до 80 |
0,15 (1,5) |
1 |
±1,0 |
|
от 11 до 160 |
от 25 до 160 |
0,15 (1,5) |
1 |
±0,5 |
|
от 14 до 300 |
от 32 до 150 |
0,05 (0,5) |
3 |
±1,0 |
|
от 16 до 550 |
от 32 до 150 |
0,15 (1,5) |
3 |
±1,0 |
|
от 16 до 550 |
от 32 до 150 |
0,15 (1,5) |
3 |
±0,5 |
|
от 32 до 60 |
50 |
0,15 (1,5) |
3 |
±0,25 |
|
от 85 до 300 |
от 100 до 200 |
0,05 (0,5) |
6 |
±1,0 |
|
от 140 до 630 |
от 100 до 200 |
0,15 (1,5) |
6 |
±1,0 |
|
от 160 до 550 |
от 100 до 150 |
0,15 (1,5) |
6 |
±0,5 |
|
от 175 до 550 |
от 100 до 150 |
0,15 (1,5) |
6 |
±0,25 |
Таблица 4 - Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Измеряемая среда: - исполнение I - исполнение II - исполнение III |
морская вода; пресная вода, вода дистиллированная по ГОСТ Р 58144-2018, бидистиллят воды; нефтепродукты отработанные по ГОСТ 21046-2021, нефть по ГОСТ Р 51858-2002, топливо дизельное по ГОСТ 305-2013, топливо моторное по ГОСТ Р 54283-2010, топливо нефтяное для газотурбинных установок по ГОСТ 10433-75; водный раствор этилового спирта |
|
Рабочая температура измеряемой среды, °С |
от - 2 до + 90 |
|
Рабочее давление измеряемой среды, МПа, не более |
1,6 |
|
Параметры электропитания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
24 220+30 25 50 ± 1 |
|
Потребляемая мощность: - Вт, не более - ВА, не более - при cos ф, не менее |
7 10 0,8 |
|
Наименование параметра |
Значение параметра |
|
Аналоговый выходной сигнал: - исполнение Н - исполнение А |
напряжение постоянного тока от 0 до 10 В при сопротивлении нагрузки не менее 2 кОм сила постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом |
|
Интерфейс |
RS-485 |
|
Протокол обмена |
ModBus / специальный |
|
Электрическое сопротивление изоляции, МОм, не менее: - в нормальных условиях - при температуре окружающей среды + 55 °С - при температуре окружающей среды + 55 °С и относительной влажности (95 ± 3) %, а также при нахождении в морской воде температурой от - 2 °С до + 90 °С |
20 5 1 |
|
Время готовности расходомеров к работе, с, не более |
1 |
|
Наличие прямолинейного участка трубопровода до и после расходомера, DN, не менее - для исполнений с одним акустическим каналом (лучом) - для исполнений с тремя и шестью акустическими каналами (лучами) |
8 5 |
|
Уровень радиопомех, создаваемых расходомерами при работе |
не превышает значений, установленных в Нормах 8-95 |
|
Уровень воздушного шума, создаваемого при работе, дБ, не более |
40 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP67 |
|
Маркировка взрывозащиты (для расходомеров во взрывозащищённом исполнении): - преобразователя первичного - преобразователя вторичного |
1 Ex ib IIB T5 Gb X [Ex ib Gb] IIB X |
|
Габаритные размеры (высота x длина x ширина), мм: - расходомера одноблочного исполнения - преобразователя первичного - преобразователя вторичного |
от 390x132x145 до 845x345x406 от 390x106x55 до 845x345x235 232x75x140 |
|
Масса, кг: - расходомера одноблочного исполнения - преобразователя первичного - преобразователя вторичного |
от 3,8 до 46,0 от 1,35 до 42,6 не более 2,5 |
|
Наименование параметра |
Значение параметра |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре + 55 °С, % - атмосферное давление, кПа |
от - 25 до + 55 95 ± 3 от 80,0 до 202,7 |
Таблица 5 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
120000 |
|
Назначенный срок службы, лет |
15 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку лазерной гравировкой.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Расходомер Агат-Р в составе: |
АГТС.407251.045 |
1 шт. |
_ |
|
Преобразователь первичный |
АГТС.408828.0281) |
1 шт. |
_ |
|
АГТС.408828.0291) | |||
|
АГТС.408828.0311) | |||
|
Преобразователь вторичный |
АГТС.408843.0271) |
1 шт. |
_ |
|
Кабель связи КС-13) |
АГТС.685662.011 |
1 шт.2) |
_ |
|
Кабель связи КС-33) |
АГТС.685664.001 | ||
|
Кабель связи КС-63) |
АГТС.685666.001 | ||
|
Одиночный комплект ЗИП-О |
АГТС.407923.009 |
1 компл. |
По отдельному заказу |
|
Комплект монтажных частей1) |
АГТС.407921.009 |
1 компл. |
По отдельному заказу |
|
Кабель поверочный КП |
АГТС.685611.008 |
1 шт. |
Допускается прилагать 1 экз. в один адрес |
|
Программа QLink |
RU.АГТС.04001-01 |
1 шт. 4) |
CD-диск |
|
Паспорт |
АГТС.407251.045ПС |
1 экз. |
_ |
|
Руководство по эксплуатации |
АГТС.407251.045РЭ |
1 экз.4) |
_ |
1) Исполнение определяется заказом.
2) При заказе расходомера для измерений разности расходов на двух
трубопроводах ПП АГТС.408828.028 и кабель связи КС-1 указывать две штуки.
3) Исполнение и длина кабеля связи в соответствии с заказом. Длина кабеля — не более 10 м.
4) Допускается поставлять 1 экз. на партию в один адрес отгрузки.
Сведения о методах измерений
приведены в разделе 1.4 руководства по эксплуатации АГТС.407251.045РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
АГТС.407251.045ТУ «Расходомеры Агат-Р. Технические условия».
