Автоцистерны и автотопливозаправщики
| Номер в ГРСИ РФ: | 94107-24 |
|---|---|
| Категория: | Цистерны |
| Производитель / заявитель: | ООО "ПК "Техинком-Автомаш", Московская обл., г.Егорьевск |
Автоцистерны и автотопливозаправщики (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94107-24 |
| Наименование | Автоцистерны и автотопливозаправщики |
| Срок свидетельства (Или заводской номер) | 17.12.2029 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Производственная Компания "Техинком-Автомаш" (ООО "ПК "Техинком-Автомаш"), Московская область, г. Егорьевск
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
Поверители
Скачать
| 94107-24: Описание типа | Скачать | 779.1 КБ | |
| 94107-24: Методика поверки | Скачать | 71.2 КБ |
Описание типа
Назначение
Автоцистерны и автотопливозаправщики (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Описание
Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.
АЦ и АТЗ состоят из стальной сварной цистерны постоянного или переменного сечения, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. В горловине устанавливается указатель уровня налива из металлического уголка. Для удобства измерений уровня перелива/недолива нефтепродукта может быть установлена измерительная шкала, представляющая собой двухшкальную линейку с двойным отсчетом по 100 мм в обе стороны, приклепанную к горловине АЦ или АТЗ.
АЦ и АТЗ изготавливаются по заказу в любой цветовой гамме.
На корпусе АЦ и АТЗ размещены надписи «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- патрубок для отвода паров нефтепродуктов;
- крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- фильтры;
- рукава напорно-всасывающие;
- насос слива/налива.
Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или несколькими счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).
АЦ и АТЗ имеют модификации АТЗ-10 4693С8, АЦ-10 4693D8, АТЗ-11 4693С8, АЦ-11 4693D8, АТЗ-12 4693С8, АЦ-12 4693D8, АТЗ-13 4693С8, АЦ-13 4693D8, АТЗ-14 4693С8, АЦ-14 4693D8, АТЗ-15 4693С8, АЦ-15 4693D8, которые отличаются геометрическими размерами, номинальной вместимостью и шасси.
Структура условного обозначения модификации ППЦ:
АТЗ(АЦ)-[1] 4693[2]8, где:
[1] - номинальная вместимость: 10, 11, 12, 13, 14, 15;
[2] - D (автоцистерна), C (автотопливозаправщик);
Заводской (серийный) номер в виде цифрового обозначения, состоящий из трех или четырех арабских цифр, нанесен ударным методом на информационную табличку, общий вид которой представлен на рисунке 4. Информационная табличка расположена с левой стороны по ходу движения в передней части АЦ и АТЗ, в месте указанном на рисунке 3.
Общие виды АЦ и АТЗ представлены на рисунках 1 и 2.

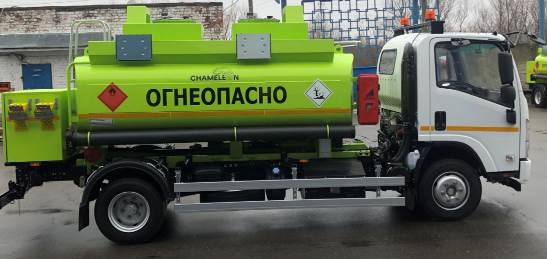

Рисунок 1 - Общий вид автоцистерны АЦ-14,0 4693D8
Рисунок 2 - Общий вид автотопливозаправщика АТЗ-15,0 4693С8
Место расположения информационной таблички
Место
Рисунок 3 - Место расположения информационной таблички нанесения заводского (серийного) номера
Рисунок 4 - Общий вид информационной таблички, с указанием места нанесения заводского (серийного) номера
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 5 и 6. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.
Рисунок 5 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки
Рисунок 6 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация ТМ |
АТЗ-10 469ЗС8 |
АЦ-10 4693D8 |
АТЗ-11 4693С8 |
АЦ-11 4693D8 |
АТЗ-12 4693С8 |
АЦ-12 4693D8 |
|
Номинальная вместимость, дм3 |
10000 |
11000 |
12000 | |||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация ТМ |
АТЗ-13 4693С8 |
АЦ-13 4693D8 |
АТЗ-14 4693С8 |
АЦ-14 4693D8 |
АТЗ-15 4693С8 |
АЦ-15 4693D8 |
|
Номинальная вместимость, дм3 |
13000 |
14000 |
15000 | |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Пределы допускаемой относительной погрешности измерений счетчика для АТЗ, % |
±0,5 |
|
Минимальная доза отпуска, дм3 |
200 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более: - АТЗ-10 4693C8, АЦ-10 4693D8 -АТЗ-11 4693C8, АЦ-11 4693D8, АТЗ-12 4693C8, АЦ-12 4693D8, АТЗ-13 4693C8, АЦ-13 4693D8, АТЗ-14 4693C8, АЦ-14 4693D8, АТЗ-15 4693C8, АЦ-15 4693D8 |
±2,0 ±1,5 |
Таблица 4 -Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация ТМ |
АТЗ-10 АЦ-10 4693С8 4693D8 |
АТЗ-11 АЦ-11 4693С8 4693D8 |
АТЗ-12 АЦ-12 4693С8 4693D8 |
|
Шасси |
FAW тип СА3250 | ||
|
Снаряженная масса, кг, не более |
12650 |
12850 |
13000 |
|
Габаритные размеры цистерны, мм, не более - длина - ширина - высота |
8800 2550 3550 | ||
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация ТМ |
АТЗ-13 АЦ-13 4693С8 4693D8 |
АТЗ-14 АЦ-14 4693С8 4693D8 |
АТЗ-15 АЦ-15 4693С8 4693D8 |
|
Шасси |
FAW тип СА3250 | ||
|
Снаряженная масса, кг, не более |
13200 |
13450 |
13550 |
|
Габаритные размеры цистерны, мм, не более - длина - ширина - высота |
8800 2550 3550 | ||
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа |
от -45 до +40 от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта печатным способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Автоцистерна (автотопливозаправщик) |
АЦ ХХ 4693ХХ (АТЗ ХХ 4693ХХ) |
1 шт. |
|
Запасные части, инструменты и принадлежности |
1 комплект | |
|
Руководство по эксплуатации |
Ц РЭ |
1 шт. |
|
Паспорт |
Ц ПС |
1 шт. |
Сведения о методах измерений
приведены в разделе 3 Руководств по эксплуатации Автотопливозаправщик АТЗ (Автоцистерна АЦ) Модификация 4693С8 (4693D8) на шасси FAW тип СА3250
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3);
ТУ-29.10.59.230-004-28385314-2024 АВТОЦИСТЕРНЫ
И АВТОТОПЛИВОЗАПРАВЩИКИ ТЕХНИЧЕСКИЕ УСЛОВИЯ.
