Твердомеры Melytec 150R
| Номер в ГРСИ РФ: | 94113-24 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Фирма "Sinowon Innovation Metrology Manufacture Limited", Китай |
Твердомеры Melytec 150R (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла ГОСТ 9013-59.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94113-24 |
| Наименование | Твердомеры |
| Модель | Melytec 150R |
| Срок свидетельства (Или заводской номер) | 17.12.2029 |
Производитель / Заявитель
Фирма "Sinowon Innovation Metrology Manufacture Limited", Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
Поверители
Скачать
| 94113-24: Описание типа | Скачать | 253 КБ | |
| 94113-24: Методика поверки | Скачать | 2.4 MБ |
Описание типа
Назначение
Твердомеры Melytec 150R (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла ГОСТ 9013-59.
Описание
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или шарикового индентора с последующим измерением глубины внедрения (погружения) индентора.
Твердомеры представляют собой стационарное средство измерений, состоящее из моторизированного механизма приложения нагрузки, блока управления процессом испытаний и вывода результатов измерений.
На силовую раму твердомера при помощи клеящего состава наносится товарный знак и маркировочная табличка. Маркировочная табличка содержит информацию об изготовителе, заводском номере и типе твердомера. Заводской номер состоит из арабских цифр. Информация наносится любым удобным технологическим способом.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено.

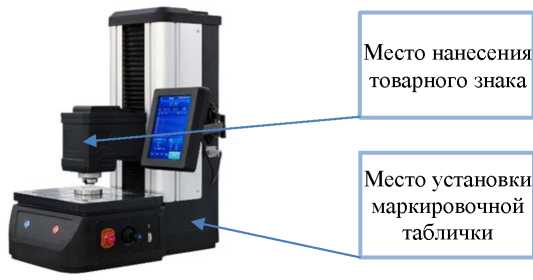

Общий вид твердомеров представлены на рисунке 1, товарный знак на рисунке 2.
Рисунок 1 - Твердомер Melytec 150R
Melytec
Рисунок 2 - Товарный знак
Программное обеспечение
Твердомеры имеют в своем составе встроенное программное обеспечение «DuraStat» (далее-ПО). ПО предназначено для управления процессом испытаний, а также обработки и вывода результатов измерений.
Программное обеспечение записано в машинных кодах в энергонезависимом постоянно запоминающем устройстве (ПЗУ) и не доступно для изменения вне заводских условий без использования специализированных средств и нарушения целостности корпуса.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Конструкция СИ полностью исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«DuraStat» |
|
Номер версии (идентификационный номер ПО) |
2.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики твердомеров представлены в таблицах 2-3.
Таблица 2 - Метрологические характеристики твердомеров
|
Наименование характеристики |
Значение |
|
Шкалы твердости Роквелла |
HRA, HRB, HRC |
|
Основные испытательные нагрузка по шкалам Роквелла, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) |
|
Предварительная испытательная нагрузка по шкалам Роквелла, Н (кгс) |
98,07 (10) |
|
Пределы допускаемой относительной погрешности основных испытательных нагрузок, % |
±0,5 |
|
Пределы допускаемой относительной погрешности предварительной испытательной нагрузки, % |
±2,0 |
|
Диапазоны измерений твердости по шкалам Роквелла |
от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 включ. HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC |
|
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла (размах показаний) от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 включ. HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC |
±1,2 (0,8) ±3,0 (1,2) ±2,0 (1,2) ±2,0 (0,8) ±1,5 (0,8) ±1,0 (0,8) |
Таблица 3 - Технические характеристики твердомеров
|
Наименование параметра |
Значение параметра |
|
Параметры электрического питания - напряжение питания, В |
220 ±10 % |
|
Диапазон времени выдержки испытательной нагрузки, с |
от 0 до 99 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +25 до 80 от 84 до 106,7 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +35 до 85 от 84 до 106,7 |
|
Габаритные размеры твердомеров: - длины, мм, не более - ширина, мм, не более - высота, мм, не более |
660 400 888 |
|
Масса твердомеров, кг, не более |
230 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и маркировочную табличку.
Комплектность
Таблица 4 - Комплектность средства измерения.
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
Melytec 150R |
1 шт. |
|
Индентор 0 1,588 мм* |
стальной/твердосплавный |
1 шт. |
|
Алмазный наконечник* |
- |
1 шт. |
|
Большой плоский стол* |
- |
1 шт. |
|
Малый плоский стол* |
- |
1 шт. |
|
V-образный стол* |
- |
1 шт. |
|
Меры твердости* |
- |
1 комп. |
|
Паспорт |
150R-QC |
1 экз. |
|
Руководство по эксплуатации |
150R^ |
1 экз. |
|
*по согласованию с заказчиком | ||
Сведения о методах измерений
Руководство по эксплуатации Melytec 150R, раздел 8 «Выполнение измерений»
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3462 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»;
ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу.
