Манометры показывающие дифференциальные ТМД-6
| Номер в ГРСИ РФ: | 94331-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ЗАО "Росма", пос.Вырица |
Манометры показывающие дифференциальные ТМД-6 (далее - дифманометры) предназначены для измерений разности давлений воздуха и негорючих газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94331-25 |
| Действует | по 14.01.2030 |
| Наименование | Манометры показывающие дифференциальные |
| Модель | ТМД-6 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1fb2cc65-9e9a-04cd-0154-2039c1158496 |
Производитель / Заявитель
Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА"), Ленинградская обл., Гатчинский район, городской поселок Вырица
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 79 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94331-25: Описание типа
2025-94331-25.pdf
|
Скачать | 241.9 КБ | |
|
94331-25: Методика поверки
2025-mp94331-25.pdf
|
Скачать | 899.4 КБ |
Описание типа
Назначение
Манометры показывающие дифференциальные ТМД-6 (далее - дифманометры) предназначены для измерений разности давлений воздуха и негорючих газов.
Описание
Принцип действия дифманометра основан на уравновешивании разности давлений силами упругой деформации чувствительного элемента (мембраны).
Измеряемая разность давлений воздействует на мембрану и вызывает ее деформацию. Передача смещения измерительного элемента приводит к изменению положения магнита относительно спирали на оси стрелки и угловому перемещению указателя стрелки относительно шкалы.
Дифманометры изготавливаются в металлическом корпусе, с чувствительным элементом в виде мембраны, калиброванной пружины, магнита, спирали с высокой магнитной проницаемостью и органического стекла с фиксирующим кольцом. Дифманометры выпускаются в одном исполнении. Присоединение дифманометров к процессу универсальное, присоединение штуцеров к корпусу дифманометров может осуществляться как в радиальном, так и в осевом направлении.
Структура условного обозначения дифманометров при заказе и в документации другой продукции (расшифровка буквенного кода приведена в таблице 1):
Манометр показывающий дифференциальный ТМД-6-БВГ(диапазон)Д^.Е.
Таблица 1 - Расшифровка буквенного кода заказа дифманометров
|
Место в обозначении кода |
Наименование характеристики |
Значение характеристики |
|
Б |
Условное обозначение номинального диаметра корпуса |
«5» - 100 мм |
|
ВГ |
Серия прибора |
В - Материал корпуса: «1» - углеродистая сталь; «2» - нержавеющая сталь; «3 » - алюминий Г - Материал штуцера: «0» - медный сплав; «1» - нержавеющая сталь. |
Продолжение таблицы 1
|
Место в обозначении кода |
Наименование характеристики |
Значение характеристики |
|
(диапазон) |
Диапазон измерений разности давлений |
в соответствии с таблицей 2 |
|
Д |
Максимальное статическое давление |
в соответствии с таблицей 2 |
|
G |
Размер резьбы присоединительных штуцеров |
«2xG1/8»; «2xG1/4»; «2xG1/2»; «2х\РТ1/8»; «2х\РТ1/4»; «2х\РТ1/2»; «2хМ12х1,5»; «2хМ18х1,5» |
|
Е |
Пределы допускаемой основной приведенной к диапазону измерений погрешности |
«2,0» - ±2,0 %; «3,0» - ±3,0 %; «4,0» — ±4,0 % |
Пример для заказа:
Манометр показывающий дифференциальный ТМД-6-530(0 20)11а)10)0)к1 Ia.2xNPT1/8.4,0
(Манометр показывающий дифференциальный ТМД-6 с номинальным диаметром корпуса 100 мм из алюминия, с присоединительными штуцерами из медного сплава, с диапазоном измерений разности давлений от 0 до 20 1а с максимальным статическим давлением 100 кПа, на присоединительных штуцерах дюймовая трубная коническая резьба NPT1/8, c пределами допускаемой основной приведенной к диапазону измерений погрешности ±4,0 %).
Общий вид манометров представлен на рисунке 1.

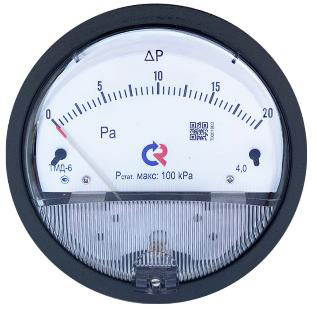

Рисунок 1 - Общий вид манометров показывающих дифференциальных ТМД-6
Защита от несанкционированного доступа осуществляется пломбированием путем нанесения на кольцо и боковую поверхность корпуса прибора специальной наклейки, которая разрушается при попытке ее удалить и вскрыть корпус. Пломбирование корпуса дифманометра ограничивает доступ к внутренним элементам конструкции. Схема пломбировки дифманометров предотвращающая доступ к элементам конструкции, представлена на рисунке 2.
Рисунок 2 - Схема пломбировки дифманометров от несанкционированного доступа
Заводской номер в виде цифрового и (или) цифро-буквенного обозначения, состоящего из арабских цифр и (или) букв(ы) латинского алфавита и арабских цифр, а также QR-кода, наносится на циферблат дифманометра методом струйной печати или лазерной гравировки в соответствии с рисунком 3.
Место нанесения заводского номера
Место нанесения знака утверждения типа средства измерений
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средства измерений
Знак поверки дифманометров в виде оттиска наносится на корпус манометра (краской, наклейкой). Место нанесения знака поверки на корпус манометра указано на рисунке 4.
Места нанесения знака поверки
Рисунок 4- Места нанесения знака поверки на корпус средства измерений
Технические характеристики
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
Диапазон измерений разности давлений 4) |
от -125 до 125 Па; от 0 до 250 Па; от -250 до 250 Па; от 0 до 300 Па; от 0 до 500 Па; от 0 до 750 Па; от 0 до 1000 Па; от 0 до 1,5 кПа; от 0 до 2 кПа; от 0 до 2,5 кПа; от 0 до 3 кПа; от 0 до 4 кПа; от 0 до 5 кПа; от 0 до 6 кПа; от 0 до 7 кПа; от 0 до 8 кПа; от 0 до 9 кПа; от 0 до 10 кПа; от 0 до 15 кПа; от 0 до 20 кПа; от 0 до 25 кПа; от 0 до 30 кПа; от -0,5 до 0,5 кПа; от -1 до 1 кПа; от -1,25 до 1,25 кПа; от -1,5 до 1,5 кПа |
от -50 до 50 Па; от -60 до 60 Па; от 0 до 125 Па; от -100 до100 Па |
от 0 до 20 Па; от 0 до 30 Па; от -30 до 30 Па; от 0 до 60 Па |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % |
±2,0 |
±3,0 |
±4,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики | ||
|
Вариация показаний, %, не более |
±2,01) |
±3,02) |
±4,03) |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающего среды в диапазоне рабочих температур на каждые 10 °С, %, не более |
±0,1 | ||
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +21 до +25 от 30 до 80 от 84 до 106,7 | ||
|
Температура измеряемой среды для дифманометров, °С: |
от -7 до +60 | ||
|
Максимальное статическое давление, кПа |
100 | ||
|
Диаметр корпуса (Д), мм, не более |
121 | ||
|
Ширина корпуса (Ш), мм, не более |
60 | ||
|
Масса, кг, не более |
0,55 | ||
|
Примечания: 1 - Для дифманометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±2,0 %. 2 - Для дифманометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±3,0 %. 3 - Для дифманометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±4,0 %. 4 - Диапазон измерений равен диапазону показаний. Приведен ряд значений характеристики, конкретный диапазон измерений разности давлений из приведенных рядов указывается в паспорте дифманометра. 5 - Приборы могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации, а для приборов, поставляемых на экспорт, также с другими единицами измерений по запросу заказчика. | |||
Знак утверждения типа
наносится на циферблат манометра типографским способом в соответствии с рисунком 3 и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
в соответствии с таблицей 3.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Манометр показывающий дифференциальный ТМД-6 |
в соответствии с заказом |
1 шт. |
|
Паспорт и инструкция по эксплуатации |
НСРП.406123.026ПС |
1 экз. |
|
Руководство по эксплуатации |
НСРП.406123.026РЭ |
по требованию |
|
Принадлежности по заказу: клапанные блоки, кронштейны, отборные устройства, трехходовые краны, переходники (адаптеры) и др. |
- |
по требованию |
Сведения о методах измерений
изложены в разделе 2 «Описание» эксплуатационного документа НСРП.406123.026ПС.
Нормативные документы
Государственная поверочная схема для средств измерений разности давлений до 1405 Па, утвержденная приказом Росстандарта от 31 августа 2021 г. № 1904;
Манометры показывающие дифференциальные ТМД-6. Технические условия НСРП.406123.026ТУ.
