Расходомеры массовые ОЗНА-МассПро
| Номер в ГРСИ РФ: | 94348-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ОАО "Акционерная Компания ОЗНА", г.Октябрьский |
Расходомеры массовые ОЗНА-МассПро (далее - расходомеры) предназначены для измерений массы жидкости в потоке, массового расхода жидкости, плотности и температуры жидкости.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94348-25 | ||||||||||||||||||||||||
| Действует | по 17.01.2030 | ||||||||||||||||||||||||
| Наименование | Расходомеры массовые | ||||||||||||||||||||||||
| Модель | ОЗНА-МассПро | ||||||||||||||||||||||||
| Приказы |
№2198 от
10.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fd0fe738-d330-b5f3-a8dd-4b1ade9bf95e | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
АО «ОЗНА – Измерительные системы», РОССИЯ, 452606, Республика Башкортостан, г. Октябрьский, ул. Северная, зд. 60
Поверка
| Методика поверки / информация о поверке |
МП 1686-1-2024 (с изм. № 1) Государственная система обеспечения единства измерений Расходомеры массовые ОЗНА-МассПро Методика поверки
(с 27.05.2025)
МП 1686-1-2024 Государственная система обеспечения единства измерений Расходомеры массовые ОЗНА-МассПро Методика поверки
(с 17.01.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для канала измерения плотности
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 43 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94348-25: Описание типа
2025-94348-25.pdf
|
Скачать | 362.6 КБ | |
|
94348-25: Методика поверки
2025-mp94348-25.pdf
Файл устарел
|
Скачать | 4.8 MБ | |
|
94348-25: Методика поверки
2025-mp94348-25-1.pdf
Файл устарел
|
Скачать | 5.1 MБ | |
|
94348-25: Описание типа
2025-94348-25-1.pdf
|
Скачать | 548.7 КБ | |
|
94348-25: Методика поверки
МП 1686-1-2024 (с изм. № 1)
2025-mp94348-25-2.pdf
|
Скачать | 5.1 MБ | |
|
94348-25: Методика поверки
МП 1686-1-2024
2025-mp94348-25-3.pdf
|
Скачать | 4.8 MБ |
Описание типа
Назначение
Расходомеры массовые ОЗНА-МассПро (далее - расходомеры) предназначены для измерений массы жидкости в потоке, массового расхода жидкости, плотности и температуры жидкости.
Описание
Принцип действия расходомеров основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массе жидкости в потоке, массовому расходу жидкости, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Измерение температуры осуществляется при помощи термосопротивления, встроенного в расходомеры.
Для автоматической коррекции расхода и плотности в зависимости от изменения текущей температуры измеряемой среды в конструкции расходомера предусмотрен встроенный преобразователь температуры.
Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя.
Вторичный преобразователь смонтирован на корпусе первичного преобразователя расхода.
Первичный преобразователь расхода служит для преобразований значений массы и объема жидкости в потоке, массового и объемного расходов жидкости в электрический сигнал. Может быть изготовлен с фланцевым или резьбовым соединением.
Вторичный преобразователь расхода обеспечивает обработку электрических сигналов с первичного преобразователя расхода.

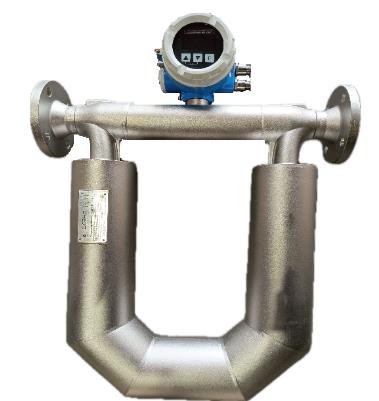

Общий вид расходомеров представлен на рисунке 1.
Рисунок 1 - Общий вид расходомеров
Цвет, габаритные размеры, способ монтажа (фланцевый или резьбовой) и взаимное расположение элементов конструкции могут отличаться в соответствии с конструкторской документацией.
Пломбировка расходомеров осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную с помощью проволоки, проведенную через специальные отверстия, расположенные на корпусе вторичного преобразователя.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
а)
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
б)
или
Заводской номер расходомера наносится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода, методом лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
©озна [(И
Расходомер массовый ОЗНА-МассПро
|
Номинальный диаметр, DN |
25 |
Кл. точности |
0,1 |
|
Рабочее давление, Рр, МПа |
4,0 |
Расход, т/ч |
1,8-11,7 |
|
Напряжение питания, В |
24 |
Зав.№ |
A13BDJ0010 |
|
Температура раб. среды, °C |
-40...+125 |
Дата выпуска |
12.2023 |
|
БДМА.407281.028 ТУ www.ozna.ru |
IP65 по ГОСТ 14254 | ||
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение расходомеров встроенное.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части программного обеспечения приводится в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AMF.FW |
|
Номер версии (идентификационный номер) ПО |
4.000012 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
f4237c22 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение | ||||||
|
Номинальный диаметр1), мм |
DN 15 |
DN 20 |
DN 25 |
DN 40 |
DN 50 |
DN 80 |
DN 100 |
|
Диапазоны измерений массового расхода жидкости1), т/ч - класс точности 0,1 - класс точности 0,15 - класс точности 0,2 - класс точности 0,25 - класс точности 0,5 |
от 0,18 до 0,63 от 0,12 до 0,63 от 0,09 до 0,63 от 0,06 до 0,63 от 0,04 до 0,63 |
от 0,6 до 4,5 от 0,42 до 4,5 от 0,3 до 4,5 от 0,18 до 4,5 от 0,12 до 4,5 |
от 1,8 до 11,7 от 1,2 до 11,7 от 0,9 до 11,7 от 0,6 до 11,7 от 0,36 до 11,7 |
от 3 до 36 от 2,1 до 36 от 1,5 до 36 от 0,9 до 36 от 0,6 до 36 |
от 5 до 41,1 от 3,74 до 41,1 от 2,5 до 41,1 от 1,25 до 41,1 от 1,0 до 41,1 |
от 10,8 до 132 от 7,2 до 132 от 5,4 до 132 от 3 до 132 от 2,16 до 132 |
от 25 до 170 от 18,8 до 170 от 12,5 до 170 от 6,24 до 170 от 5 до 170 |
|
Пределы допускаемой относительной погрешности измерений массы жидкости в потоке и массового расхода жидкости1), % |
±0,1; ±0,15; ±0,2; ±0,25; ±0,5 | ||||||
|
Диапазон измерений плотности1), кг/м3 |
от 650 до 1500 | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/м3 |
±1 | ||||||
|
Диапазоны измерений температуры жидкости1), °С |
от -40 до +60 от -40 до +125 | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
±0,5 | ||||||
|
1) конкретное значение указано в паспорте | |||||||
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение | ||||||
|
Номинальный диаметр1), мм |
DN 15 |
DN 20 |
DN 25 |
DN 40 |
DN 50 |
DN 80 |
DN 100 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
380 200 490 |
450 200 490 |
480 200 490 |
580 200 980 |
730 220 1200 |
980 245 1400 |
1200 450 1800 |
|
Масса1), кг, не более |
31 |
31 |
32 |
45 |
65 |
150 |
270 |
|
Измеряемая среда |
жидкость | ||||||
|
Плотность измеряемой среды1), кг/м3 |
от 650 до 1500 | ||||||
|
Кинематическая вязкость измеряемой среды, сСт |
от 1 до 500 | ||||||
|
Давление измеряемой среды1), МПа, не более |
32,0 | ||||||
|
Температура окружающей среды1), °С |
от -40 до +55 от -60 до +55 | ||||||
|
Температура измеряемой среды1) |
от -40 до +125 | ||||||
|
Выходные сигналы1): - частотный (импульсный), Гц - токовый, мА - цифровые |
от 10 до 10000 от 4 до 20 RS-485 (Modbus); HART | ||||||
|
Параметры питания: - напряжение постоянного тока, В - потребляемая мощность, Вт, не более |
от 15 до 40 50 | ||||||
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015 |
IP65 | ||||||
|
Маркировка взрывозащиты2) |
1Ех db ib IIC Т4 Gb X | ||||||
|
1) конкретное значение указано в паспорте 2) указывается для взрывозащищенного исполнения | |||||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
90000 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расходомера, методом лазерной гравировки и в верхнем левом углу на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер массовый |
ОЗНА-МассПро |
1 шт. |
|
Паспорт |
РМ02.00.00.000 ПС |
1 экз. |
|
Руководство по эксплуатации |
РМ02.00.00.000 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Описание и работа» документа РМ02.00.00.000 РЭ «Расходомер массовый ОЗНА-МассПро. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 19.11.2024 № 2712 Об утверждении Государственной
поверочной схемы для средств измерений температуры
Приказ Росстандарта от 01.11.2019 № 2603 Об утверждении Государственной
поверочной схемы для средств измерений плотности
БДМА.407281.028 ТУ Расходомеры массовые ОЗНА-МассПро. Технические условия
