Машины испытания пружин МИП 1110/2,5
| Номер в ГРСИ РФ: | 94357-25 |
|---|---|
| Производитель / заявитель: | ООО "Уральский завод тормозных систем" (УЗТС), г.Екатеринбург |
Машины испытания пружин МИП 1110/2,5 (далее - машины) предназначены для испытаний и измерений силовых характеристик пружин сжатия под нагрузкой при их производстве и ремонте различных приборов и устройств, имеющих в своем составе пружины сжатия.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94357-25 |
| Действует | по 17.01.2030 |
| Наименование | Машины испытания пружин |
| Модель | МИП 1110/2,5 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1062c383-81f3-f58e-3389-3d34ec2fecc9 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94357-25: Описание типа
2025-94357-25.pdf
|
Скачать | 172.1 КБ | |
|
94357-25: Методика поверки
2025-mp94357-25.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Машины испытания пружин МИП 1110/2,5 (далее - машины) предназначены для испытаний и измерений силовых характеристик пружин сжатия под нагрузкой при их производстве и ремонте различных приборов и устройств, имеющих в своем составе пружины сжатия.
Описание
К настоящему типу средств измерений относятся машины испытания пружин следующих модификаций МИП 1110/2,5, МИП 1110/2,5 - А, МИП 1110/2,5 - Б, которые отличаются друг от друга количеством измерительных прессов.
Машина состоит из следующих частей:
- стол с измерительными прессами № 1 и № 2 на усилия от 0,005 до 0,100 кН и от 0,05 до 1,00 кН соответственно (модификации МИП 1110/2,5 и МИП 1110/2,5 - А);
- тумба с измерительным прессом № 3 на усилие от 0,5 до 10,0 кН (модификации МИП 1110/2,5 и МИП 1110/2,5 - Б);
- блок управления, в состав которого входят: шкаф управления, контроллеры периферийные (входят в состав стола и тумбы), дисплей - монитор, клавиатура (для всех модификаций).
Стол с измерительными прессами на усилия до 0,1 кН и до 1 кН оборудован полуавтоматическими устройствами загрузки пружин и сортировки испытанных пружин на годные и брак; при этом накопители для выгружаемых пружин общие для обоих диапазонов.
Измерительный пресс на усилие до 10 кН имеет загрузочное устройство с ограждением зоны измерения.
На прессах установлены датчики измерений перемещения (высоты) штока под нагрузкой и датчики измерений силы, приложенной к пружине.
Силовые и исполнительные устройства приводятся в действие сжатым воздухом под давлением от 686,5 до 784,5 кПа (от 7 до 8 кгс/см2).
После выбора оператором номера испытываемой пружины в программном обеспечении Программа МИП-1110 (далее - ПО) на контроллер периферийный, установленный на столе с измерительными прессами № 1 и № 2, и/или тумбе с измерительным прессом № 3 от блока управления передается высота начала и конца измерений для данной пружины из базы данных пружин. Шкаф управления передает команды и принимает данные с переферийных контроллеров по последовательному интерфейсу RS-485 через адаптер. В процессе измерений контроллер периферийный снимает характеристику пружины между заданными точками - зависимость силы, приложенной к пружине, от перемещения (высоты) штока измерительного пресса под нагрузкой.
По окончании измерений контроллер периферийный передает характеристику пружины в шкаф управления.
Жесткость пружины и ее высота рассчитываются по силовой характеристике методом регрессии в ПО. Затем контрольные параметры сравниваются с конструктивными, заложенными в базе данных ПО, с учетом допуска.
Результаты испытаний сохраняются в памяти блока управления и выводятся на экран. Параметры, выходящие за пределы допуска, выводятся на экран красным цветом. Для измерительных прессов № 1 и № 2 на усилия до 0,1 и до 1 кН соответственно по результату анализа данных результатов измерений ориентируется отсекатель бракованных пружин для сортировки.

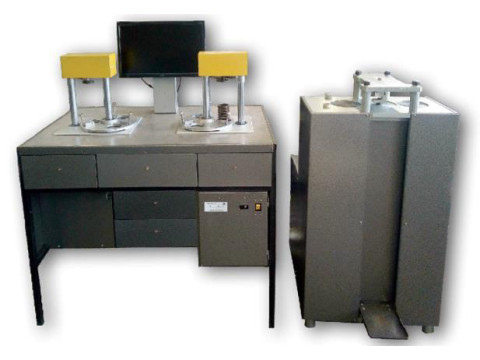

Общий вид машин и места нанесения заводского номера, знака поверки и знака утверждения типа представлен на рисунке 1. Общий вид калибров из комплекта машин представлен на рисунке 2.
Места нанесения знака поверки и знака утверждения типа
Место нанесения
заводского номера
Рисунок 1 - Общий вид машин и места нанесения заводского номера, знака поверки и знака утверждения типа
Рисунок 2 - Общий вид калибров из комплекта машин
Конструкция машины позволяет обеспечить ограничение доступа к их основным частям в целях предотвращения несанкционированного доступа к элементам настройки и регулировки, которые могут привести к недостоверности результатов измерений.
Нанесение пломбировки машины от несанкционированного доступа, настройки и вмешательства не предусмотрено.
Заводской номер машины, состоящий из трех и более арабских цифр, наносится гравированием на жестяную табличку, жестко прикрепленную на лицевой поверхности стола или тумбы, что обеспечивает сохранность номера в процессе эксплуатации.
Знак поверки наносится на средство измерений на жестяной табличке, жестко прикрепленной на лицевой поверхности стола или тумбы, в месте, доступном для просмотра.
Программное обеспечение
Машины поставляются с установленным ПО, прошедшим полный цикл испытаний вместе с машинами, которое используется для обработки результатов измерений.
Защита метрологически значимых файлов и результатов измерений от случайных изменений вследствие действия внешних факторов и несанкционированного входа в режим проверки обеспечивается аппаратными средствами.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО в соответствии с п. 4.5 Рекомендаций Р 50.2.077-2014 -«низкий».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
Программа МИП-1110 |
|
Идентификационное наименование ПО |
RU.BAHP.00057-01 |
|
Номер версии ПО |
1 |
Технические характеристики
|
Таблица 2 - Метрологические характе] |
ристики машин | ||
|
Наименование характеристики |
Значение | ||
|
Номер измерительного пресса |
1 |
2 |
3 |
|
Диапазон измерений силы, приложенной к пружине, кН (кгс) |
от 0,005 до 0,100 (от 0,5 до 10,0) |
от 0,05 до 1,00 (от 5 до 100) |
от 0,5 до 10,0 (от 50 до 1000) |
|
Пределы допускаемой приведенной погрешности измерений силы, % |
± 2,5 | ||
|
Диапазон измерений перемещения (высоты) штока под нагрузкой, мм |
от 10 до 180 |
от 10 до 180 |
от 200 до 700 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения (высоты) штока под нагрузкой, мм |
± 1,5 | ||
Таблица 3 - Технические характеристики машин
|
Наименование характеристики |
Значение | ||
|
Номер измерительного пресса |
1 |
2 |
3 |
|
Высота загрузочного устройства, мм, не менее |
185 |
185 |
750 |
|
Диаметр загрузочного устройства, мм, не менее |
65 |
65 |
120 |
|
Габаритные размеры стола, мм, не более - высота, - ширина, - длина |
1300 700 1100 | ||
|
Габаритные размеры тумбы, мм, не более - высота, - ширина, - длина |
1300 600 850 | ||
Таблица 4 - Технические характеристики калибров из состава машин
|
Обозначение калибра |
Номинальное значение высоты калибра с допускаемым отклонением, мм |
Номинальное значение отклонения от параллельности торцевых поверхностей калибра, мм |
|
МИП2.00.035 |
10,000 ± 0,058 |
0,02 |
|
МИП2.00.035-01 |
60,000 ± 0,074 | |
|
МИП2.00.035-02 |
120,000 ± 0,054 | |
|
МИП2.00.035-03 |
180,000 ± 0,063 | |
|
МИП2.00.035-04 |
200,000 ± 0,072 |
Таблица 5 - Условия эксплуатации машин
|
Наименование характеристики |
Значение |
|
Рабочее давление сжатого воздуха в питающей магистрали, кПа (кгс/см2) |
от 686,5 до 784,5 (от 7,0 до 8,0) |
|
Напряжение питания сети переменного тока, В |
от 200 до 240 |
|
Частота питания сети, Гц |
от 49 до 51 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, %, не более |
от + 15 до + 25 80 |
Знак утверждения типа
наносится на титульный лист паспорта каждой машины типографским способом и на жестяной табличке, жестко прикрепленной на лицевой поверхности стола или тумбы, в виде наклейки.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытания пружин модификация МИП 1110/2,5 | ||
|
1 Блок управления* |
МИП 100.00.00 |
1 |
|
2 Стол с измерительными прессами на усилия 0,1 и 1 кН |
МИП 110.00.00 |
1 |
|
3 Тумба с измерительным прессом на усилие 10 кН |
МИП 120.00.00 |
1 |
|
4 Калибр |
МИП 2.00.035 |
1 |
|
5 Калибр |
МИП 2.00.035-01 |
1 |
|
6 Калибр |
МИП 2.00.035-02 |
1 |
|
7 Калибр |
МИП 2.00.035-03 |
1 |
|
8 Калибр |
МИП 2.00.035-04 |
2 |
|
9 Комплект оправок для пружин** |
МИП 1110.00 НО |
1 |
|
10 Комплект ЗИП |
- |
1 |
|
Машина испытания пружин модификация МИП 1110/2,5-А | ||
|
1 Блок управления* |
МИП 100.00.00 |
1 |
|
2 Стол с измерительными прессами на усилия 0,1 и 1 кН |
МИП 110.00.00 |
1 |
|
3 Калибр |
МИП 2.00.035 |
1 |
|
4 Калибр |
МИП 2.00.035-01 |
1 |
|
5 Калибр |
МИП 2.00.035-02 |
1 |
|
6 Калибр |
МИП 2.00.035-03 |
1 |
|
7 Комплект оправок для пружин** |
МИП 1110.00 НО |
1 |
|
8 Комплект ЗИП |
- |
1 |
|
Машина испытания пружин модификация МИП 1110/2,5-Б | ||
|
1 Блок управления* |
МИП 100.00.00 |
1 |
|
2 Тумба с измерительным прессом на усилие 10 кН |
МИП 120.00.00 |
1 |
|
3 Калибр |
МИП 2.00.035-02 |
1 |
|
4 Калибр |
МИП 2.00.035-03 |
1 |
|
5 Калибр |
МИП 2.00.035-04 |
2 |
|
6 Комплект оправок для пружин** |
МИП 1110.00 НО |
1 |
|
7 Комплект ЗИП |
- |
1 |
Продолжение таблицы 6
|
Наименование |
Обозначение |
Количество | |
|
Техническая документация | |||
|
Машина испытания пружин МИП 1110/2,5. Руководство по эксплуатации |
МИП1110.00.000 РЭ |
1 | |
|
Машина испытания пружин МИП 1110/2,5. Паспорт |
МИП 1110.00.00 ПС |
1 | |
|
* В состав блока управления входят: шкаф управления, контроллеры периферийные, дисплей -монитор, клавиатура. * * Поставляются под заказ | |||
Сведения о методах измерений
- приведены в документе МИП1110.00.000 РЭ Машина испытания пружин МИП 1110/2,5 Руководство по эксплуатации, раздел 1.4 «Устройство и работа» и 2.2 «Порядок работы»;
- приведены в документе «Методика измерений магнитной восприимчивости и остаточной намагниченности гирь, силы, воспроизводимой массой гирь» Р730-343-17, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР № рсФР.34.2021.02352.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 3185-009-15611330-2023. Машина испытания пружин МИП 1110/2.5. Технические условия.
