Термопреобразователи сопротивления платиновые WZPY
| Номер в ГРСИ РФ: | 94367-25 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Shenyang Xicheng Precision Electrical Instrument Factory, Китай |
Термопреобразователи сопротивления платиновые WZPY (далее -термопреобразователи или ТС) предназначены для измерений температуры обмотки и сердечника статора электродвигателя, генераторов и трансформаторов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94367-25 |
| Действует | по 17.01.2030 |
| Наименование | Термопреобразователи сопротивления платиновые |
| Модель | WZPY |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 101a2601-d45f-1072-dc25-9b3b38231f45 |
Производитель / Заявитель
Shenyang Xicheng Precision Electrical Instrument Factory, Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 37 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94367-25: Описание типа
2025-94367-25.pdf
|
Скачать | 254 КБ | |
|
94367-25: Методика поверки
2025-mp94367-25.pdf
|
Скачать | 69.5 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые WZPY (далее -термопреобразователи или ТС) предназначены для измерений температуры обмотки и сердечника статора электродвигателя, генераторов и трансформаторов.
Описание
Конструктивно термопреобразователи представляют собой базовые ТС, состоящие из одного или двух проволочных чувствительных элементов (ЧЭ), помещенных в корпус с присоединительными удлинительными проводами в гибкий металлической армированной защитной оболочке. Корпус ТС может быть выполнен с экранированием медной фольгой или без него.
Принцип действия термопреобразователей основан на зависимости электрического сопротивления ЧЭ от измеряемой температуры.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Термопреобразователи выпускаются в следующих модификациях: WZPY-E60, WZPY2-E60, различающихся конструктивным исполнением и количеством ЧЭ.
Нанесение знака поверки на термопреобразователи не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящего из арабских букв и цифр, наносится на индивидуальный шильдик методом печати.

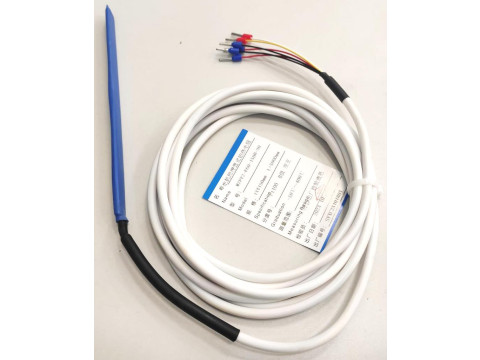

Общий вид термопреобразователей, с указанием места нанесения заводского номера, представлен на рисунке 1.
Пломбирование термопреобразователей не предусмотрено.
Рисунок 1 - Общий вид термопреобразователей с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры, °С 1) |
от -50 до +150 от 0 до +200 от-50 до +400 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент ТС, а по ГОСТ 6651-2009, °С-1 |
0,00385 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по МЭК 60751/ГОСТ 6651-2009, °C |
± (0,3 + 0,005 • | t |)2) |
|
Примечания: 1) фактическое значение диапазона измерений температуры указывается в паспорте 2) | t |- абсолютное значение температуры, °C, без учета знака | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина монтажной части ТС, мм |
от 4 до 20 |
|
Длина монтажной части ТС, мм |
от 40 до 950 |
|
Толщина монтажной части ТС, мм |
от 1,5 до 6 |
|
Длина соединительного кабеля, мм |
от 100 до 20000 |
|
Масса, г, не более |
3000 |
|
Степень защиты IP |
IP65 |
|
Условия эксплуатации: - температура окружающей среды, °С 1) - относительная влажность, %, не более |
от -50 до +400 95 |
|
Примечание - 1) фактическое значение условий эксплуатации указывается в паспорте | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
46000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователи сопротивления платиновые |
WZPY1) |
1 ед. |
|
Руководство по эксплуатации |
WZPY.002^ |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание - 1) в зависимости от заказа | ||
Сведения о методах измерений
представлены в разделе 1.2 «Описание работы» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»;
Стандарт предприятия изготовителя Shenyang Xicheng Precision Electrical Instrument Factory.
