Резервуар стальной вертикальный цилиндрический РВСП-10000
| Номер в ГРСИ РФ: | 94369-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО Самарский завод "Котельно-Вспомогательного Оборудования и Трубопроводов" (АО "СЗ КВОиТ"), г. Самара |
Резервуар стальной вертикальный цилиндрический РВСП-10000 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94369-25 |
| Наименование | Резервуар стальной вертикальный цилиндрический |
| Модель | РВСП-10000 |
Производитель / Заявитель
Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОИТ"), г. Самара
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 13.04.2025 |
Поверители
Скачать
| 94369-25: Описание типа | Скачать | 226 КБ | |
| 94369-25: Методика поверки | Скачать | 2.8 MБ |
Описание типа
Назначение
Резервуар стальной вертикальный цилиндрический РВСП-10000 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища, крыши и понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом аэрографии на люк резервуара.
Резервуар РВСП-10000 с заводским номером 009/23 расположен на территории «Приемо-сдаточный пункт ООО «Саханефть»» по адресу: Российская Федерация, Республика Саха (Якутия), муниципальный район Ленский, межселенные территории Ленского муниципального района, территория Городское участковое лесничество, сооружение 5.
Общий вид резервуара РВСП-10000 с местом нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

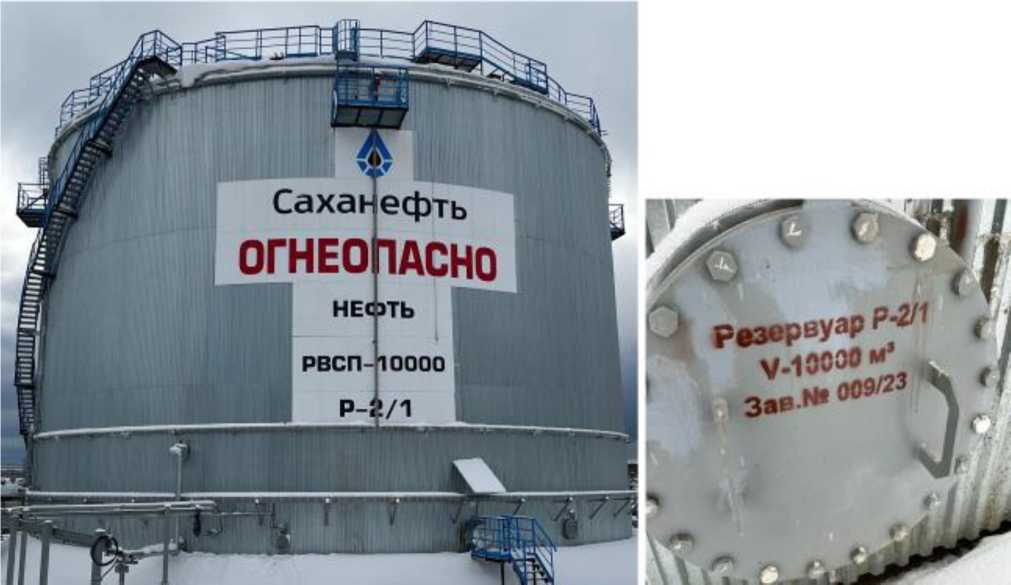

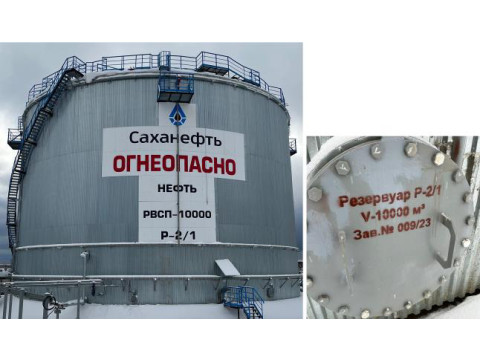

Рисунок 1 - Общий вид резервуара РВСП-10000 зав.№ 009/23 и место нанесения заводского номера
Пломбирование резервуара РВСП-10000 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности измерений вместимости, % |
±0,10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Т аблиц а 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВСП-10000 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
