Измерители иммитанса LCR-78200
| Номер в ГРСИ РФ: | 94379-25 |
|---|---|
| Производитель / заявитель: | Фирма "Good Will Instrument Co., Ltd.", Тайвань |
Измерители иммитанса LCR-78200 (далее - измерители) предназначены для измерения параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность), используя последовательную или параллельную схему замещения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94379-25 |
| Действует | по 17.01.2030 |
| Наименование | Измерители иммитанса |
| Модель | LCR-78200 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cb2685cb-8c5f-a39a-cbbc-a9a6b8a65e61 |
Производитель / Заявитель
Good Will Instrument Co., Ltd., Тайвань
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94379-25: Описание типа
2025-94379-25.pdf
|
Скачать | 404.5 КБ | |
|
94379-25: Методика поверки
2025-mp94379-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Измерители иммитанса LCR-78200 (далее - измерители) предназначены для измерения параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность), используя последовательную или параллельную схему замещения.
Описание
Принцип действия измерителей основан на анализе прохождения тестового сигнала с заданными уровнем и частотой через цепь, обладающую комплексным сопротивлением c реактивной составляющей, и последующим сравнением измеренного значения с опорным напряжением.
Тест-сигнал рабочей частоты подается от внутреннего генератора (источника) на исследуемое устройство, на котором измеряется напряжение. Ток, протекающий через объект, с помощью внутреннего преобразователя ток-напряжение преобразуется в напряжение. Измерение отношения этих двух напряжений дает полное сопротивление цепи. Встроенный микропроцессор на основании независимых измерений тока и напряжения при различных фазовых соотношениях опорного и измеряемого сигнала рассчитывает электрические характеристики измеряемого объекта, далее значения параметров выводятся на цифровой дисплей или в виде графиков измеренных значений.
На передней панели измерителей находится высококонтрастный ЖК-дисплей, на котором одновременно может отражаться до четырех измеряемых параметров. Управление режимами работы, выбор регулируемых параметров осуществляется с передней панели функциональными кнопками. Для ввода цифровых параметров на панели имеется две группы органов управления: кнопки направлений (со стрелками) и цифровая клавиатура. В нижней части панели расположены четыре выходных/входных разъема. Для подключения флэш-диска представлен разъем USB.
На задней панели измерителей располагаются: разъем для подключения кабеля питания, интерфейсы RS-232, USB, LAN, GPIB, интерфейс и коннектор сортировщика компонентов.
Измерители имеют десять модификации: LCR-78201, LCR-78205, LCR-78210, LCR-78220, LCR-78230, LCR-78205A, LCR-78210A, LCR-78220A, LCR-78230A, LCR-78250A, которые отличаются верхней границей диапазона рабочих частот. Модели с индексом «А» дополнительно обеспечивают анализ компонентов с выбором эквивалентной схемы замещения (7 вариантов сочетания компонентов).
Общий вид измерителей и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа измерители имеют пломбировку в виде наклейки между верхней и задней стенками корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 1.
Серийный (заводской) номер, идентифицирующий каждый экземпляр измерителей, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус методом печати на наклейку, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.

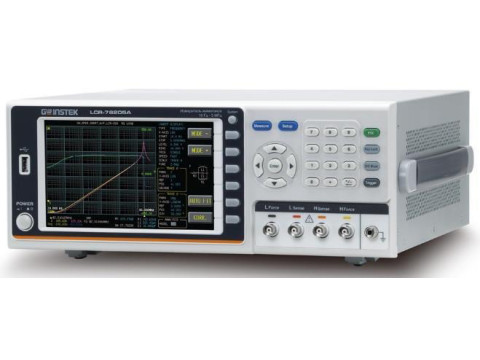

Рисунок 1 - Общий вид измерителей и место нанесения знака утверждения типа (А) и знака поверки (Б)

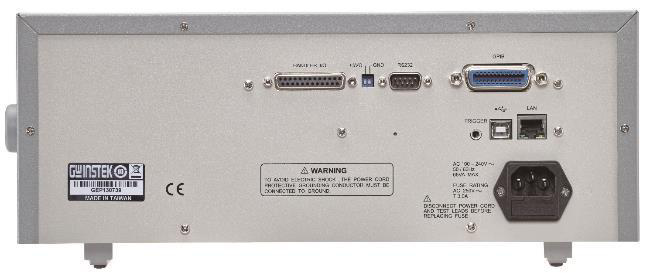

Рисунок 2 - Схема опломбирования от несанкционированного доступа (В) и места нанесения серийного номера (Г)
Программное обеспечение
Программное обеспечение (ПО) измерителей установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже V1.0.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот (Бвых), Гц для модификаций: LCR-78201 LCR-78205, LCR-78205A LCR-78210, LCR-78210A LCR-78220, LCR-78220A LCR-78230, LCR-78230A LCR-78250A |
от 10 до 1-106 от 10 до 5 -106 от 10 до 1-107 от 10 до 2-107 от 10 до 3 -107 от 10 до 5 -107 |
|
Пределы допускаемой абсолютной погрешности установки частоты, Гц |
±(0,000007 Твых+0,01) |
|
Выходное сопротивление источника сигнала (Двых), Ом |
25, 100 |
|
Уровень тест-сигнала напряжения переменного тока, Вскз , от 10 Гц до 1 МГц включ. св. 1 МГц |
от 0,01 до 2 от 0,01 до 1 |
|
Пределы абсолютной погрешности установки уровня тестового сигнала напряжения переменного тока, В |
±(0,1-ивых+0,001) |
|
Уровень тест-сигнала напряжения постоянного тока, В |
от 0,01 до 1 |
|
Пределы абсолютной погрешности установки уровня тестового сигнала напряжения постоянного тока, В |
±0,01-ивых |
|
Диапазон установки уровня постоянного смещения Udc, В |
±12 |
|
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения Udc, В |
±(0,003 •|Udc|+0,002) |
|
Диапазон измерений: сопротивление переменному току, сопротивление постоянному току, Ом проводимость, См фазовый сдвиг, градус фазовый сдвиг, рад емкость, Ф индуктивность, Гн тангенса угла потерь добротность |
от Г10-2 до 1-108 от 1М0-8 до 1М02 от -180 до +180 от -3,14159 до +3,14159 от 5М0-14 до 1 от 1М0-8 до 1-105 от 1М0-5 до 1-104 от 1М0-2 до 1-104 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой относительной погрешности измерений полного сопротивления переменному току, полной проводимости, % сопротивления постоянному току при Dx>10 или Qx<0,1, % |
Ае = ±(А + Аг) |
|
Пределы допускаемой относительной погрешности измерений активного сопротивления переменному току, % последовательная схема замещения при Dx<0,1 или Qx>10 при 0,1<Dx<10 или 0,1<Qx<10 параллельная схема замещения: при Dx<0,1 или Qx>10 при 0,1<Dx<10 или 0,1<Qx<10 |
Ае ± — ~РХ +Ae-^(1 + D^/Dx Ае ±--------- “Dx _ Ае/100 ± Аеф + DX _Dx+Ae/100^V1 + Dx2 |
|
Пределы допускаемой относительной погрешности измерений емкости, индуктивности, реактивного сопротивления и реактивной проводимости, % при Dx<0,1 при Dx>0,1 |
±Ае ±Ае • V1 + DX |
|
Пределы допускаемой относительной погрешности измерений активной проводимости, % | |
|
Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь при Dx<0,1 при 0,1<Dx<1 |
Ае ±-- “100 1 + DX ±Ае 100 |
|
Пределы допускаемой абсолютной погрешности измерений добротности при Da^Qx<1, Dx <0,1 или Qx>10 при Da^Qx<1, Dx>0,1 или Qx<10 |
±QXj^e//1-QxJ^e\ ± 100 /\ 1 100 ) ± QX^e41+Dx) /(1 _ Qx^e41+Dx) ± 100 /(1 100 |
|
Пределы допускаемой абсолютной погрешности измерений фазового сдвига, рад |
Ае ±-- “100 |
Продолжение таблицы 2_________________________________________________________
1 | 2
Примечания
А - значение базовой относительной погрешности (рисунок 1) при нормальных условиях измерений: уровень тестового сигнала 0,5 В, скорость измерений «Медленно», использование тестовой площадки;
Аг - значение дополнительной относительной погрешности, вызванной отклонением от нормальных условий измерений и рассчитываемой по формуле:
Аг = ±(Дь + Az + Av + Ad + Ac) • ^t
Аь - значение дополнительной относительной погрешности, обусловленной частотой тестового сигнала (таблица 3), %;
Az - значение дополнительной относительной погрешности, обусловленной значением измеряемого импеданса (таблица 4), %;
Av - значение дополнительной относительной погрешности, обусловленной уровнем тестового сигнала (таблица 5), %;
Ad - значение дополнительной относительной погрешности, обусловленной скоростью измерений (таблица 6), %;
Ас - значение дополнительной относительной погрешности, обусловленной длинной измерительных проводов (таблица 7);
Kt - температурный коэффициент (таблица 8);
Dx - измеренное значение диэлектрических потерь;
Qx - измеренное значение добротности;
Da - погрешность измерения диэлектрических потерь.
Таблица 3 - Дополнительная относительная погрешность, обусловленная частотой тестового сигнала Аь
|
Диапазоны значений частоты испытательного сигнала |
Значение дополнительной относительной погрешности, % |
|
от 10 до 200 Гц |
0,08+(200/F-1)-0,0222 |
|
от 200 Гц до 500 кГц включ. |
0,08 |
|
св. 500 кГц |
0,08+^м-0,5)-0,0472 |
|
Примечания F - частота испытательного сигнала, Гц Fм - частота испытательного сигнала, МГц | |
Таблица 4 - Дополнительная относительная погрешность, обусловленная значением измеряемого импеданса Az
|
Диапазоны измеряемого импеданса |
Диапазоны значений частоты тестового сигнала |
Значение коэффициента |
Значение дополнительной относительной погрешности Az, % | |
|
Кт |
Кр | |||
|
до 100 Ом включ. |
от 10 до 100 Гц |
1+(100/F-1)-0,112 |
- |
(100/Zx-1)-0,001-Km |
|
от 100 Гц до 1 МГц включ. |
1 |
- | ||
|
св. 1 МГц |
1+^м-1)-3 |
- | ||
|
св. 100 Ом |
от 10 до 100 Гц |
1+(100/F-1)-0,112 |
- |
(100/Zx-1)-0,00001- -Km-Кр |
|
от 100 Гц до 50 кГц включ. |
1 |
- | ||
|
св. 50 кГц |
F/50000 |
- | ||
|
до 1 МГц включ. |
- |
1 | ||
|
св. 1 МГц |
- |
1+^м-1)-0,5 | ||
Продолжение таблицы 4
|
Диапазоны измеряемого импеданса |
Диапазоны значений частоты тестового сигнала |
Значение коэффициента |
Значение дополнительной относительной погрешности Az, % |
|
Кт Кр | |||
|
Примечания F - частота тестового сигнала, Гц; Fм - частота тестового сигнала, МГц; Zx - измеренное значение импеданса, Ом. | |||

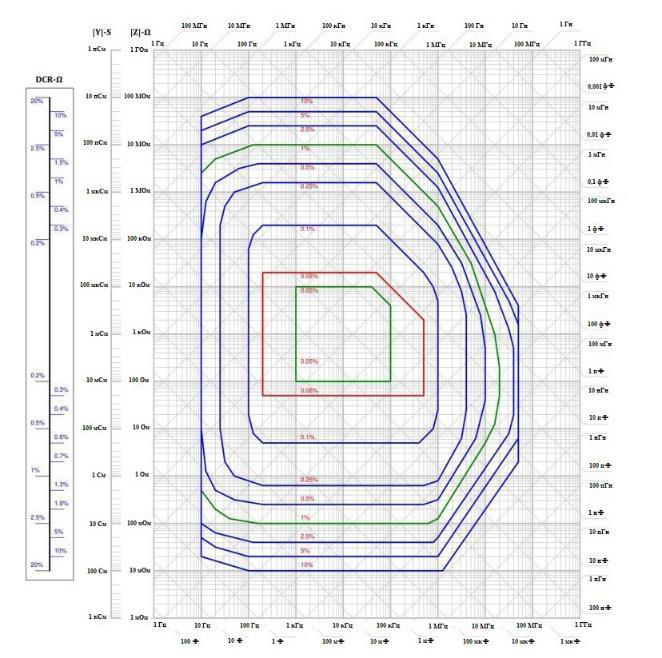

Рисунок 1 - Значение базовой относительной погрешности (А)
Таблица 5 - Дополнительная относительная погрешность, обусловленная уровнем тестового сигнала Av
|
Уровень тест-сигнала, В |
Значение дополнительной относительной погрешности Av, % |
|
до 0,5 включ. |
(0,5/U-1)-0,25 |
|
св. 0,5 |
(и-0,5)2-0,45-(^м/30) |
|
Примечания U - уровень тестового сигнала, В; Fм - частота тестового сигнала, МГц. | |
Таблица 6 - Дополнительная относительная погрешность, обусловленная скоростью измерений Ad___________________________________________________________________
|
Скорость измерений |
Значение дополнительной относительной погрешности Ad, % |
|
«Медленно», «Медленно 2» |
0 |
|
«Средне» |
0,1 |
|
«Быстро» |
0,2 |
|
«Максимум» |
0,4 |
Таблица 7 - Дополнительная относительная погрешность, обусловленная длинной измерительных проводов Ас
|
Диапазоны частоты тестового сигнала |
Значение дополнительной относительной погрешности Ас,% | |||
|
Длина тестового кабеля, м | ||||
|
0 (тестовая площадка) |
0,75 |
1 |
2 | |
|
от 0 до 50 МГц включ. |
0 |
- |
- |
- |
|
от 0 до 20 МГц включ. |
- |
0,02+0,015Тм |
- |
- |
|
от 0 до 10 МГц включ. |
- |
- |
0,02+0,02Тм |
- |
|
от 0 до 5 МГц включ. |
- |
- |
- |
0,02+0,03Тм |
|
Примечание Fм - частота тестового сигнала, МГц | ||||
Таблица 8 - Температурный коэффициент Kt
|
Температура (°С) |
от 8 до 18 включ. |
св. 18 до 28 включ. |
св. 28 до 38 включ. |
|
К |
4 |
1+(Т-23)2^0,0139 |
4 |
|
Примечание Т - температура окружающей среды при измерении, °С | |||
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
346x145x335 |
|
Масса, кг, не более |
3,3 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 110 до 240 50/60 |
|
Потребляемая мощность, В^А, не более |
65 |
Продолжение таблицы 9
|
1 |
2 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +18 до +28 70 от 84,0 до 106,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от 0 до +40 85 от 84,0 до 106,7 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
5 |
|
Средняя наработка на отказ, ч, не более |
10000 |
Знак утверждения типа
наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Измеритель иммитанса |
LCR-782001) |
1 |
|
Сетевой шнур питания |
- |
1 |
|
Измерительный 4-х пр. кабель-адаптер (Кельвин, 4-BNC х 2 «крокодила») |
- |
1 |
|
Руководство по эксплуатации на CD-диске |
- |
1 |
|
1) - в зависимости от заказа | ||
Сведения о методах измерений
приведены в п. 7 руководства по эксплуатации «Выполнение измерений».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.019-85 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ГОСТ Р 8.732-2011 «ГСИ. Государственная поверочная схема для средств измерений индуктивности»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Измерители иммитанса LCR-78200».
