Системы измерения линейного перемещения LinDisp-BLM300
| Номер в ГРСИ РФ: | 94389-25 |
|---|---|
| Производитель / заявитель: | ООО "БЛМ Синержи", г. Москва |
Системы измерения линейного перемещения LinDisp-BLM300 (далее - системы) предназначены для измерений линейных перемещений штоков гидроцилиндров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94389-25 |
| Наименование | Системы измерения линейного перемещения |
| Модель | LinDisp-BLM300 |
| Срок свидетельства (Или заводской номер) | 22.01.2030 |
Производитель / Заявитель
Общество с ограниченной ответственностью "БЛМ Синержи" (ООО "БЛМ Синержи"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 94389-25: Описание типа | Скачать | 424.9 КБ | |
| 94389-25: Методика поверки | Скачать | 1005 КБ |
Описание типа
Назначение
Системы измерения линейного перемещения LinDisp-BLM300 (далее - системы) предназначены для измерений линейных перемещений штоков гидроцилиндров.
Описание
Принцип работы системы заключается в перемещении штока гидроцилиндра (далее - датчик), для определения его положения относительно корпуса датчика.
Система состоит из следующих элементов:
- Гидроцилиндры (Рисунок 1) со встроенными датчиками перемещения;
- Преобразователи (Рисунок 2) для передачи данных на промышленный шкаф;
- Промышленный шкаф управления (Рисунок 3) с комплексами измерительно-вычислительными и управляющими Cube (рег. № 85969-22, модификация Control Cube), выполняющими функцию графического терминала, предназначенный для приема аналоговых данных от преобразователей;
- Персональный компьютер с программным обеспечением (ПО) для обработки и отображения измерительной информации оператору.
Системы реализуют функции:
- измерений значений линейных перемещений - аналого-цифровое преобразование сигналов силы постоянного электрического тока, поступающих от датчиков перемещения;
- отображение измерительной информации на графическом терминале ПК, представление информации о работе оборудования.
Пломбирование корпуса системы от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Шильдик системы располагается на месте, указанном на рисунке 3.
Заводской номер системы в виде буквенно-цифрового обозначения, состоящего из арабских цифр, наносится типографским способом в месте, указанном на рисунке 4.

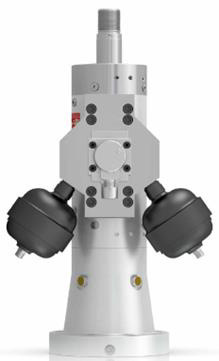

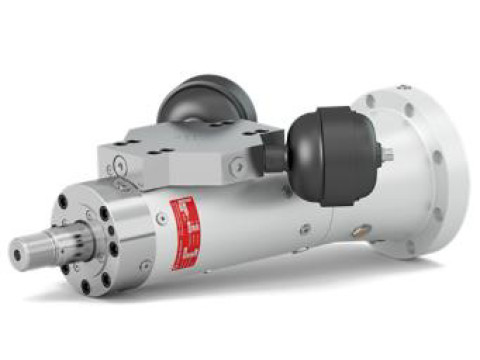

Рисунок 1 - Общий вид гидроцилиндра

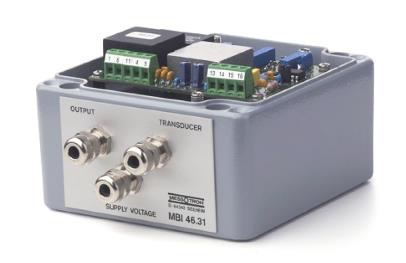

Рисунок 2 - Общий вид преобразователя
Место нанесения шильдика системы

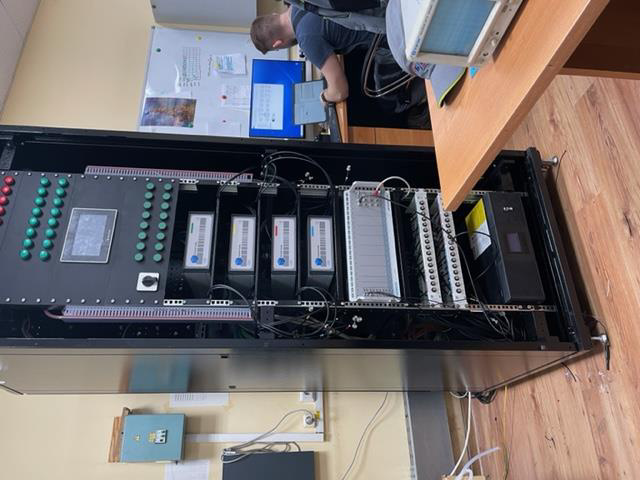

Рисунок 3 - Общий вид промышленного шкафа управления
СИСТЕМА ИЗМЕРЕНИЙ ЛИНЕЙНОГО ПЕРЕМЕЩЕНИЯ
Модель Заводской номер Изготовлено Диапазон измерений датчика Пределы допускаемой абсолютной погрешности измерения перемещения Рабочая температура окружающей среды Относительная влажность воздухе
LinDi&p-BLM3O0
О ...270 ММ
±0.45 ММ
+15... +30 ’С
20... 70%
Рисунок 4 - Общий вид шильдика системы
Место нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) систем устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования системы, соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Прикладное ПО систем содержит Setup-программы, программы обработки результатов измерений и визуализации данных, а также служит для архивирования и считывания данных. Доступ к функциям внешнего ПО защищен встроенной системой разграничения прав доступа пользователей.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Метрологические характеристики систем нормированы с учетов влияния на них метрологически значимого ПО.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Control Cube Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.4.22 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики системы представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики системы.
|
Наименования характеристик |
Значение |
|
Диапазон измерений линейного перемещения, мм |
от 0 до 270 |
|
Пределы допускаемой абсолютной погрешности измерения линейного перемещения, мм |
±0,45 |
Таблица 3 - Технические характеристики системы
|
Наименования характеристик |
Значение | ||
|
Гидроцилиндр |
Преобразователь |
Шкаф управления | |
|
Габаритные размеры, мм, не более: | |||
|
- ширина |
270 |
125 |
600 |
|
- глубина |
220 |
120 |
800 |
|
- высота |
850 |
80 |
2000 |
|
Масса, кг, не более |
130 |
1,5 |
80 |
Таблица 4 - Условия эксплуатации системы
|
Наименование характеристики |
Значение |
|
Диапазон температур, °C |
от +15 до +30 |
|
Максимальный градиент в час, °С/час |
1 |
|
Максимальный градиент за сутки, °С/24 часа |
2 |
|
Относительная влажность воздуха, % |
от 20 до 70 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации системы типографским способом.
Комплектность
Таблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерения линейного перемещения |
LinDisp-BLM300 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 Устройства и работа «Система измерения линейного перемещения LinDisp-BLM300. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.66 - 001 - 98169432 - 2022 Система измерения линейного перемещения LinDisp-BLM300. Технические условия.
