Системы измерений параметров сложнопрофильных деталей ГЕОМЕТРИКС-Л-06
| Номер в ГРСИ РФ: | 94398-25 |
|---|---|
| Производитель / заявитель: | ЗАО "Виматек", г.С.-Петербург |
Системы измерений параметров сложнопрофильных деталей ГЕОМЕТРИКС-Л-Об (далее - системы) предназначены для измерений геометрических параметров объектов сложной формы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94398-25 |
| Наименование | Системы измерений параметров сложнопрофильных деталей |
| Модель | ГЕОМЕТРИКС-Л-06 |
| Срок свидетельства (Или заводской номер) | 17.01.2030 |
Производитель / Заявитель
Акционерное общество "Виматек" (АО "Виматек"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 3 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 13.04.2025 |
Поверители
Скачать
| 94398-25: Описание типа | Скачать | 399.1 КБ | |
| 94398-25: Методика поверки | Скачать | 3 MБ |
Описание типа
Назначение
Системы измерений параметров сложнопрофильных деталей ГЕОМЕТРИКС-Л-06 (далее - системы) предназначены для измерений геометрических параметров объектов сложной формы.
Описание
Принцип действия систем основан на триангуляционном методе измерений расстояний. Системы состоят из: измерительного модуля, корпуса с защитными кожухами, персонального компьютера.
Измерительный модуль обеспечивает позиционирование и базирование объекта измерений после установки в технологическую оснастку, а также измерения его параметров. Измерительный модуль включает в себя опорную плиту, рамку датчиков, механизм перемещения рамки датчиков, поворотный шпиндель. Корпус необходим для закрепления измерительного модуля. Защитные кожухи необходимы для защиты оператора от лазерного излучения и защиты системы от загрязнений.
Измеряемый объект устанавливается в оснастку. Получение данных профиля объекта осуществляется в радиальном сечении - в плоскости XY на разной высоте при перемещении рамки датчиков вдоль оси Z. Данные с датчиков передаются в цифровом виде на компьютер. На основе полученных данных собирается модель объекта. Результаты могут быть представлены в виде таблиц данных, графических изображений по сечениям или трёхмерной модели.
Корпус систем изготавливается в двух исполнениях: в лабораторном (рисунок 1а) и в цеховом (рисунок 1б).
Заводские номера наносятся на идентификационную табличку, расположенную на передней части корпуса, способом цифровой печати и имеют цифровое или цифробуквенное обозначение (рисунок 2). Пломбирование систем не предусмотрено.
Нанесение знака поверки на системы не предусмотрено.
Место нанесения заводского номера
Место нанесения заводского номера
а)

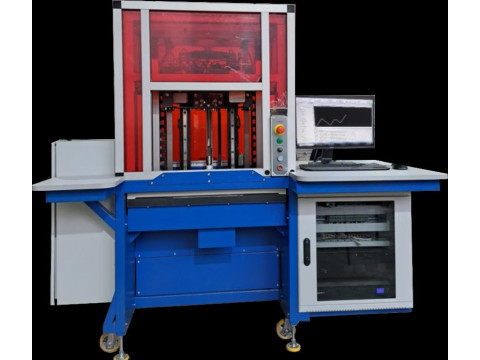

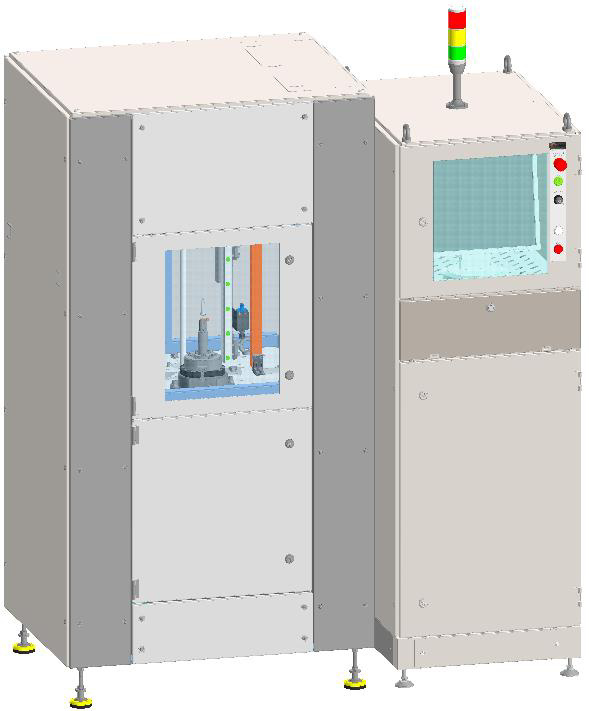

Рисунок 1 - Общий вид систем измерений параметров сложнопрофильных деталей ГЕОМЕТРИКС-Л-06
а) лабораторное исполнение; б) цеховое исполнение.
виматек
Система измерений параметров сложнопрофильных деталей ГЕОМЕТРИКС-Л-06 зав. № 23900
Напряжение сети 220 В Частота сети 50 Гц
Потребляемая мощность 2,5 кВт
Сделано в России 2024 г. www.vimatec.ru
Рисунок 2 - Вид идентификационной таблички
Программное обеспечение
Программное обеспечение (ПО) систем, которое установлено на персональный компьютер, разработано для выполнения измерительных задач и функции считывания данных.
ПО обеспечивает возможность выполнять настройку системы, обработку результатов измерений, посекционное сканирование, расчёт параметров профиля (хорда и толщины сечения, радиусы кромок, форма профиля, смещение профиля и других параметров), хранение и визуализацию, трехмерное изображение объекта в проверяемых сечениях, функционал для разметки зон и уровня превышения пределов допуска по профилю для каждого контрольного сечения.
Средства для программирования или изменения метрологически значимых функций отсутствуют. Вычислительные алгоритмы ПО ГЕОМЕТРИКС-Л-06 расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО ГЕОМЕТРИКС-Л-06 блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты. Главной защитой ПО является код доступа, предоставляемый фирмой-изготовителем и позволяющий администрировать базу данных пользователей, что предотвращает неавторизованное использование ПО.
Защита программного обеспечения систем соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения системы
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Геометрикс-Л-06 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.3b |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики систем приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики систем
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров в плоскости XY, мм |
от 0,1 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мм: - в диапазоне измерений от 0,1 мм до 25 мм включ. - в диапазоне измерений св. 25 мм до 60 мм |
±0,012 ±0,045 |
|
Диапазон перемещений датчиков по оси Z, мм |
от 0,1 до 200 |
|
Пределы допускаемой абсолютной погрешности позиционирования датчиков по оси Z, мм |
±0,04 |
Таблица 3 - Технические характеристики систем
|
Наименование характеристики |
Значение | |
|
Исполнение |
Лабораторное |
Цеховое |
|
Потребляемая мощность, кВт, не более |
2,5 | |
|
Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 198 до 242 от 49 до 51 | |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
2000х1100х1800 |
1500x800x2000 |
|
Масса, кг, не более |
780 |
1000 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха (при температуре +25 °C), %, не более |
от +15 до +30 80 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность систем
|
Наименование |
Обозначение |
Количество |
|
Система измерений параметров сложнопрофильных деталей |
ГЕОМЕТРИКС-Л-О6 |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Монитор |
- |
1 шт. |
|
Программное обеспечение |
Геометрикс-Л-06 |
1 шт. |
|
Руководство по эксплуатации |
ЮТС 73.00.000 РЭ |
1 экз. |
|
Паспорт |
ЮТС 73.00.000 ПС |
1 экз |
|
Вспомогательная оснастка для проведения поверки* |
- |
1 экз. |
|
* - приобретается опционально. | ||
Сведения о методах измерений
приведены в разделе 2 «Устройство и работа» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ 26.51.66-050-15157546-2023 Системы измерений параметров сложнопрофильных деталей ГЕОМЕТРИКС-Л-06. Технические условия.
